RACS 5

Zaawansowany system KD i automatyki budynku

RACS 5 to wysoce funkcjonalny, uniwersalny system, który można wykorzystać do realizacji:

• Kontroli dostępu do pomieszczeń i wind
• Sterowania i prezentacji stanu systemu alarmowego, z poziomu punktów logowania
• Sterowania elementami automatyki budynku, wraz z monitorowaniem stanu jej pracy
• Przygotowania danych wejściowych do systemów rozliczenia czasu pracy

RACS 5 jest również łatwo skalowalnym systemem, dzięki czemu sprawdza się świetnie w praktycznie każdej wielkości obiektach. Można go z powodzeniem stosować, zarówno w systemach miniaturowych, jak i dużych systemach w biurowcach, hotelach lub obiektach przemysłowych.

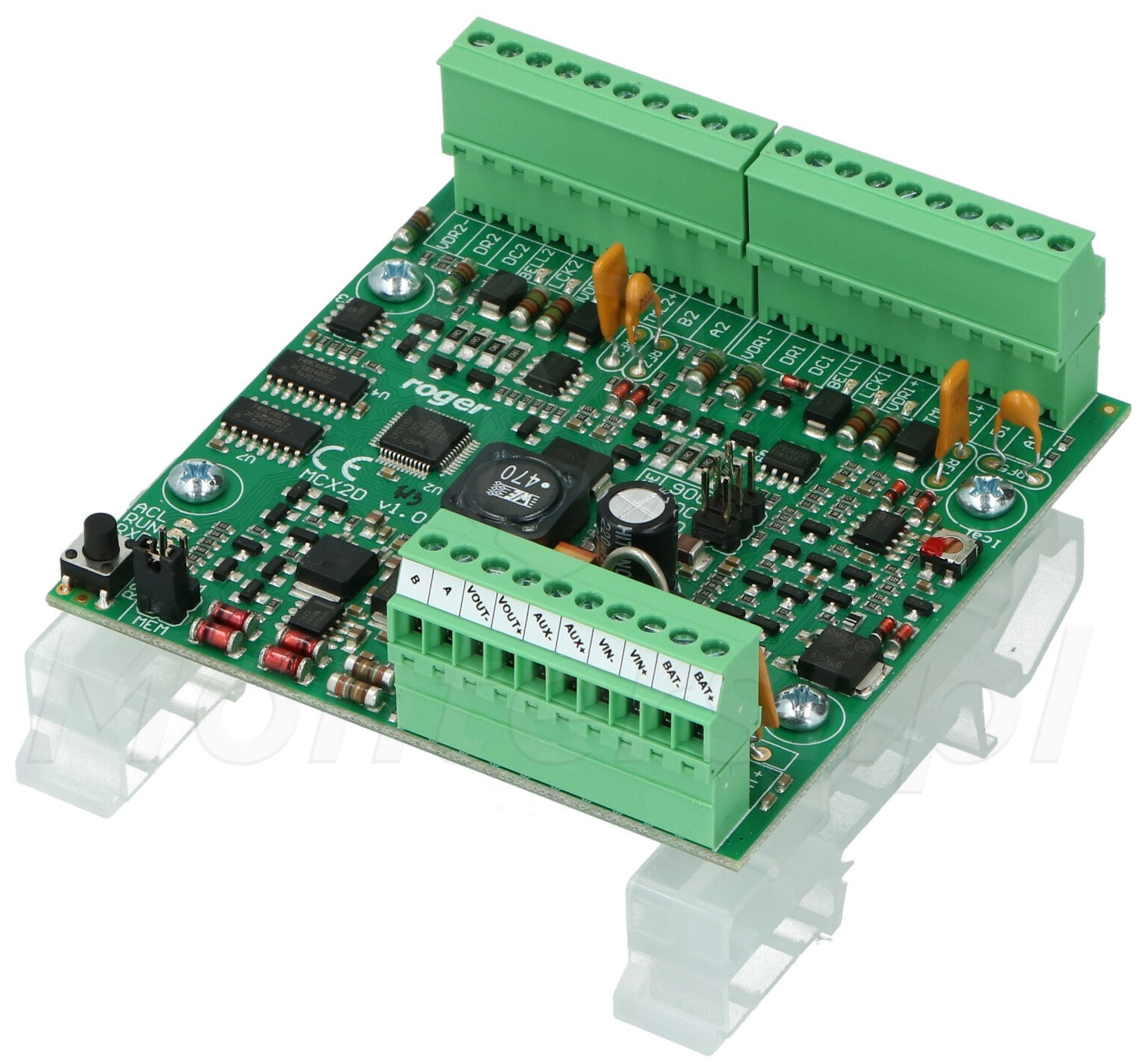

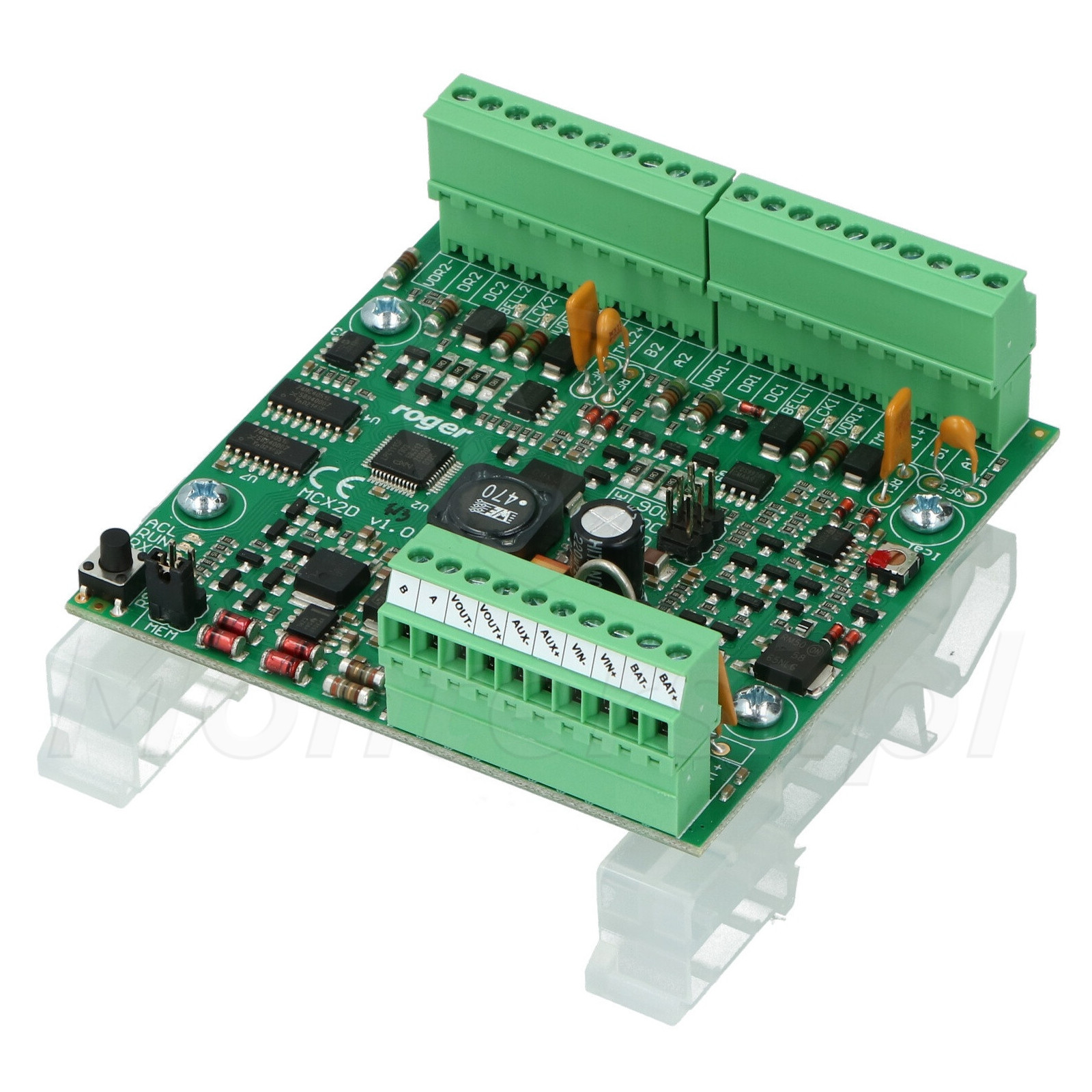

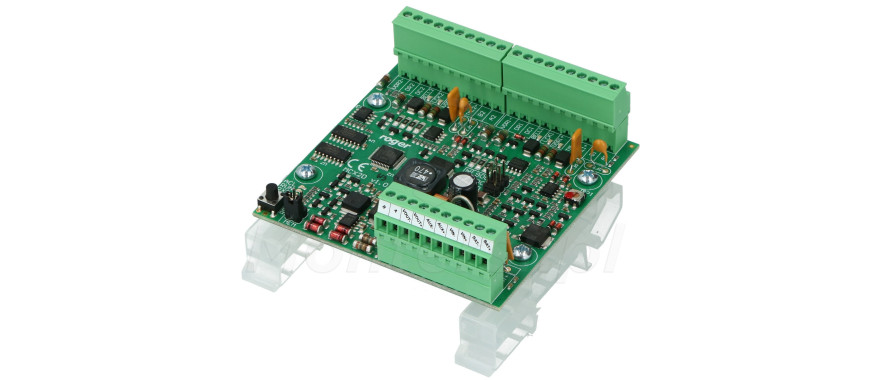

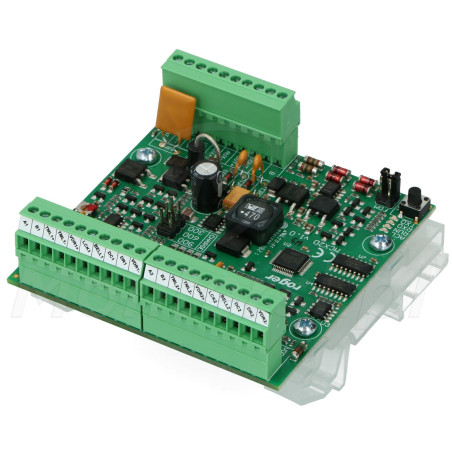

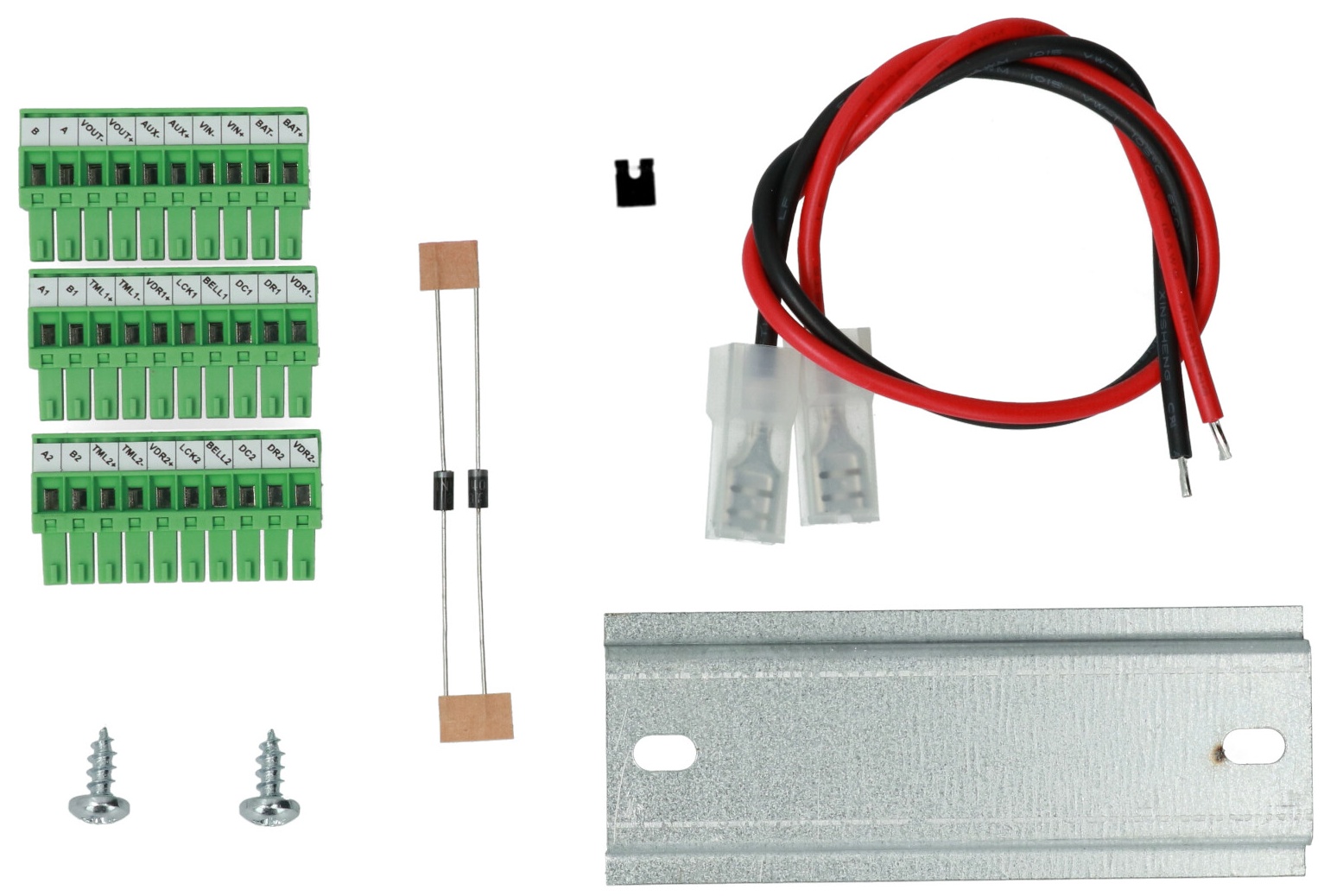

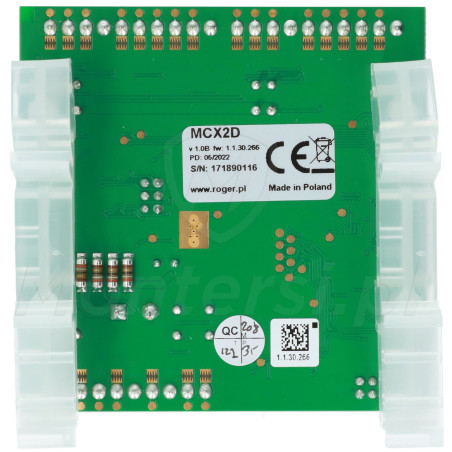

Zasilanie 2 przejść

Rozszerzenie funkcjonalności systemu

Expander pełni rolę dystrybutora zasilania oraz pozwala na podłączenie do 2 przejść. Dzięki temu możemy rozszerzyć funkcjonalność systemu RACS 5 o dodatkowe przejścia.  Obwody poszczególnych przejść są separowane co wpływa na bezpieczeństwo systemu. Przykładowo wystąpienie awarii lub sabotażu na jednym z przejść nie ma wpływu na działanie pozostałych.

Obsługa akumulatora

Obsługa zasilania awaryjnego

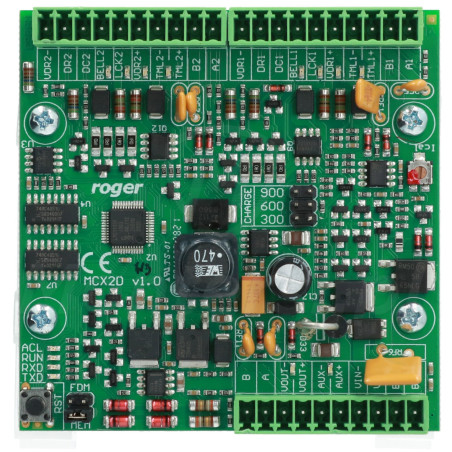

Do ekspandera może zostać podpięty akumulator o pojemność od 7 do 24 Ah, który będzie podtrzymywał pracę przejść w wypadku braku zasilania głównego. Urządzenie wyposażono w moduł kontroli akumulatora, który odłączy akumulator gdy jego napięcie spadnie do poziomu ok 10 V. Ponowne przyłączenie akumulatora następuje automatycznie po przywróceniu zasilania. W zależności od podłączonego akumulatora ekspander umożliwia wybór prądu ładowania:

• 300 mA dla akumulatora 7 Ah
• 600 mA dla akumulatora 17 Ah
• 900 mA dla akumulatora 24 Ah

Magistrala RS485

Praca w systemie adresowalnym

MCX4D jest urządzeniem adresowalnym i musi być podłączony do magistrali komunikacyjnej RS 485. Jednocześnie pełni on również rolę rozprowadzania magistrali do innych urządzeń takich jak terminale MCT. Standard transmisji RS 485 stosowany w systemach RACS 5 gwarantuje poprawną komunikacje urządzeń na odległości nawet 1200 metrów co pozwala na stosowanie go w dużych obiektach jak np. hotele. Warto również wspomnieć, że standard charakteryzuje się dużą odpornością na zakłócenia.

Diody LED

Sygnalizacja stanu pracy

Expander wyposażony jest w diody LED przy poszczególnych portach. Pozwala to w szybki sposób określić czy urządzenie pracuje prawidłowo oraz w jakim trybie pracują poszczególne przejścia. Możemy np. określić czy urządzenie pracuje na zasilaniu awaryjnym czy sieciowym, czy dana linia wykazuje obecność napięcia lub zasygnalizować błąd komunikacji.

RogerVDM

Prosta konfiguracja ekspandera

Programowanie ekspandera MCX4D jest realizowane z poziomu aplikacji RogerVDM (przez magistralę RS485). Przy jej pomocy użytkownik może w stosunkowo prosty sposób zmienić dowolne ustawienia ekspandera. Do przeprowadzenia procesu programowania niezbędne jest użycie interfejsu RUD-1, podłączonego do komputera.
