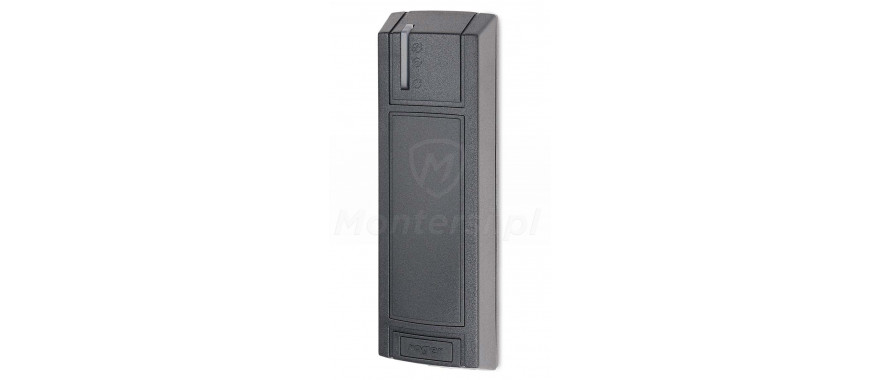

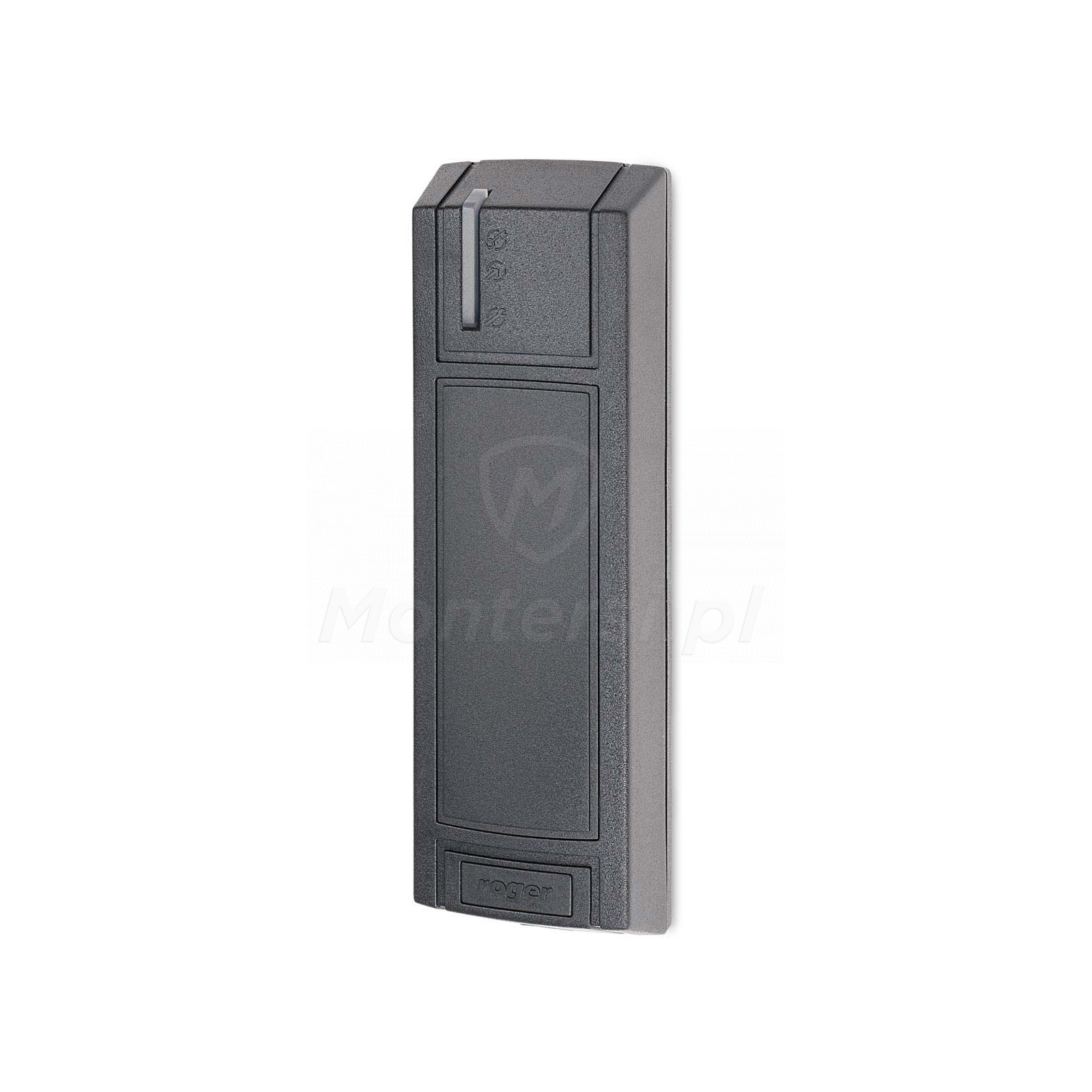

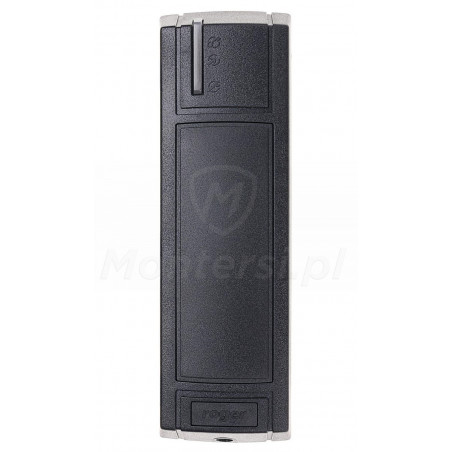

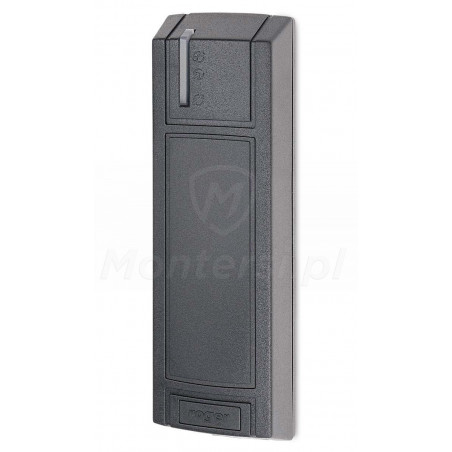

MCT12M-IOBK - Czytnik zbliżeniowy MIFARE 13.56MHz z liniami WE/WY

System RACS 5

Uniwersalny i funkcjonalny system KD

RACS 5 można zaliczyć do zaawansowanego i wysoce funkcjonalnego systemu, dedykowanego do realizacji:

• Kontroli dostępu do pomieszczeń i wind
• Sterowania i prezentacji stanu systemu alarmowego, z poziomu punktów logowania
• Sterowania elementami automatyki budynku, wraz z monitorowaniem stanu jej pracy
• Przygotowania danych wejściowych do systemów rozliczenia czasu pracy

RACS 5 jest również łatwo skalowalnym systemem, który można wykorzysta w różnej wielkości obiektach. Sprawdza się zarówno w systemach miniaturowych, jak i bardzo dużych systemach w biurowcach, obiektach przemysłowych lub hotelach.

Czytnik MIFARE

Wygodne i łatwe sterowanie przejściem

Do budowy modelu MCT12M-IOBK wykorzystano czytnik zbliżeniowy standardu MIFARE 13.56 MHz (Ultralight i Classic). Przy jego pomocy, sterowanie zworą lub zamkiem elektrycznym nie sprawia najmniejszych problemów - wystarczy zbliżyć wcześniej zaprogramowaną kartę i drzwi zostaną otwarte. Czytnik jest w stanie odczytać:

• Numer seryjny karty (CSN)
• Numer programowalny (SSN i MSN)

Zastosowanie numeru programowalnego uniemożliwia łatwe skopiowanie karty, co dodatkowo podnosi bezpieczeństwo pracy systemu KD.

Linie wejścia / wyjścia

Współpraca z urządzeniami zewnętrznymi

Cechą charakterystyczną modelu "IO" są wbudowane linie wejścia / wyjścia. Dzięki nim możliwe jest sterowanie przejściem, bez konieczności stosowania kontrolera dostępu. Czytnik udostępnia:

• 3 parametryczne linie wejściowe, połączone wewnętrznie z +12 V przez rezystor 5.6 kOhm
• 2 wyjścia tranzystorowe typu otwarty kolektor (OC), o obciążalności 15 V / 150 mA
• 1 wyjście przekaźnikowe z pojedynczym stykiem NO / NC, o obciążalności 30 V / 1.5 A

Każde wejście czytnika można dowolnie konfigurować pod kątem dołączonych rezystorów i styków oraz czasu reakcji. Każde z nich może również pracować w trybie double wiring, obsługującym 2 niezależne styki NO lub NC. Dostępne są następujące typy wejść:

• NO
• NC
• EOL/NO
• EOL/NC
• 2EOL/NO
• 2EOL/NC
• 3EOL/NO
• 3EOL/NC
• 3EOL/DW/NO
• 3EOL/DW/NC

Interfejs RS485

Stabilna komunikacja z kontrolerem systemu KD

Czytnik zbliżeniowy komunikuje się z kontrolerem MC16 przy pomocy magistrali komunikacyjnej RS485. Zapewnia ona stabilne parametry połączenia i duży skuteczny zasięg, nawet do 1200 m - dzięki czemu system RACS 5 może być stosowany w rozległych obiektach. Dodatkową zaleta standardu RS485 jest możliwość tworzenia połączeń w topologii gwiazdy lub drzewa.

Komunikacja po magistrali RS485 wymaga ustawienia odpowiedniego adresu. Bez tego niemożliwa jest prawidłowa praca systemu. Fabrycznie ustawiony adres czytnika to 100.

RogerVDM

Szerokie możliwości konfiguracji i programowania

Konfiguracja czytnika odbywa się z poziomu komputera z oprogramowaniem RogerVDM. Z jego poziomu możliwa jest pełna konfiguracja wszystkich parametrów pracy systemu RACS 5. Szczegółowy opis dotyczący programowania można znaleźć w załączonej instrukcji.

Uwaga!

Do przeprowadzenia pełnego procesu programowania konieczne jest zastosowanie interfejsu komunikacyjnego RUD-1.

Obudowa IP65

Bezawaryjna praca w warunkach zewnętrznych

Model MCT12M-IOBK umieszczono w szczelnej obudowie zewnętrznej. Zapewnia ona niemal całkowitą odporność na wpływ czynników pogodowych, przez co czytnik może bezawaryjnie pracować na zewnątrz. Obudowa IP65 zapewnia ochronę przed:

• Zapyleniem i dostaniem się do wnętrza czytnika drobnych zabrudzeń
• Opadami atmosferycznymi i strugami wody z dowolnej strony
• Skrajnie niskimi i wysokimi temperaturami w zakresie -25...+60 ^oC

Dodatkowe cechy czytnika:

• Diodowa sygnalizacja pracy
• Wbudowany głośnik sygnalizacyjny

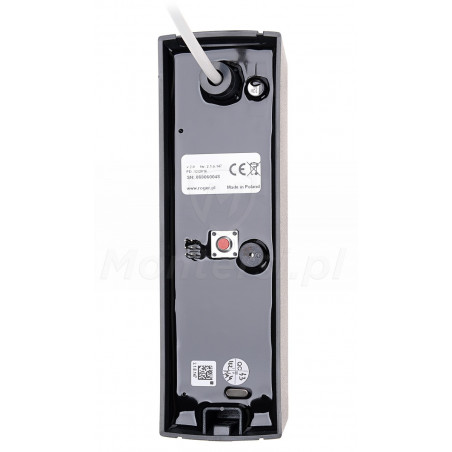

• Zabezpieczenie antysabotażowe (ochrona przed otwarciem obudowy)
