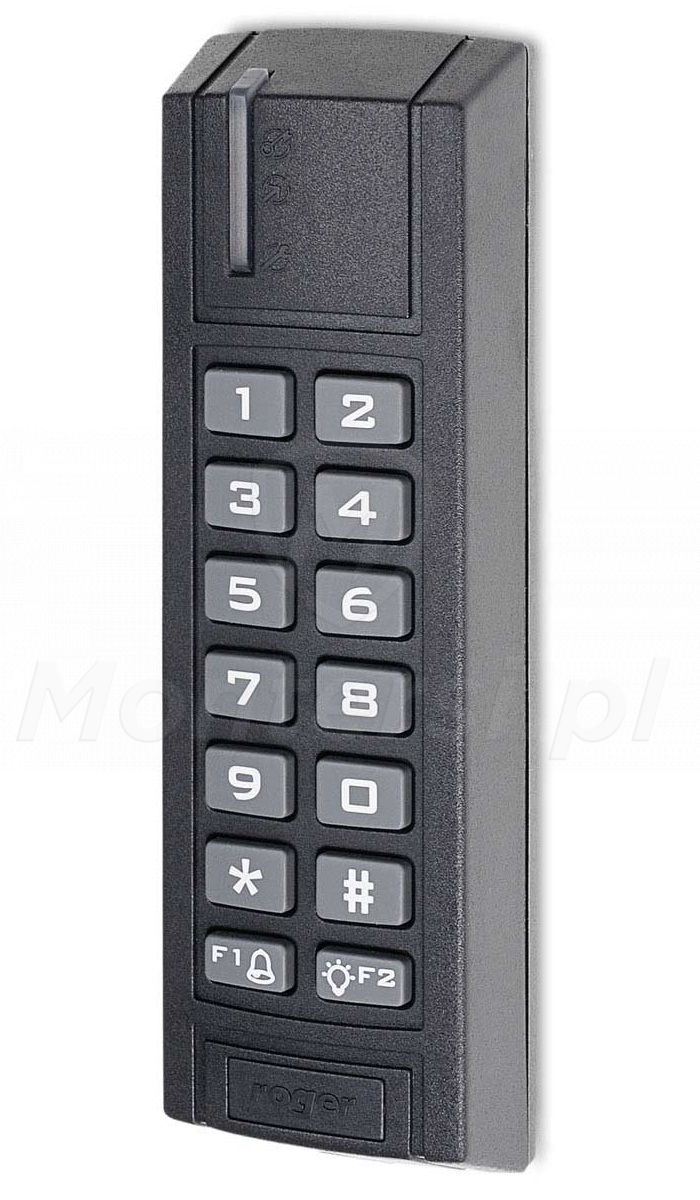

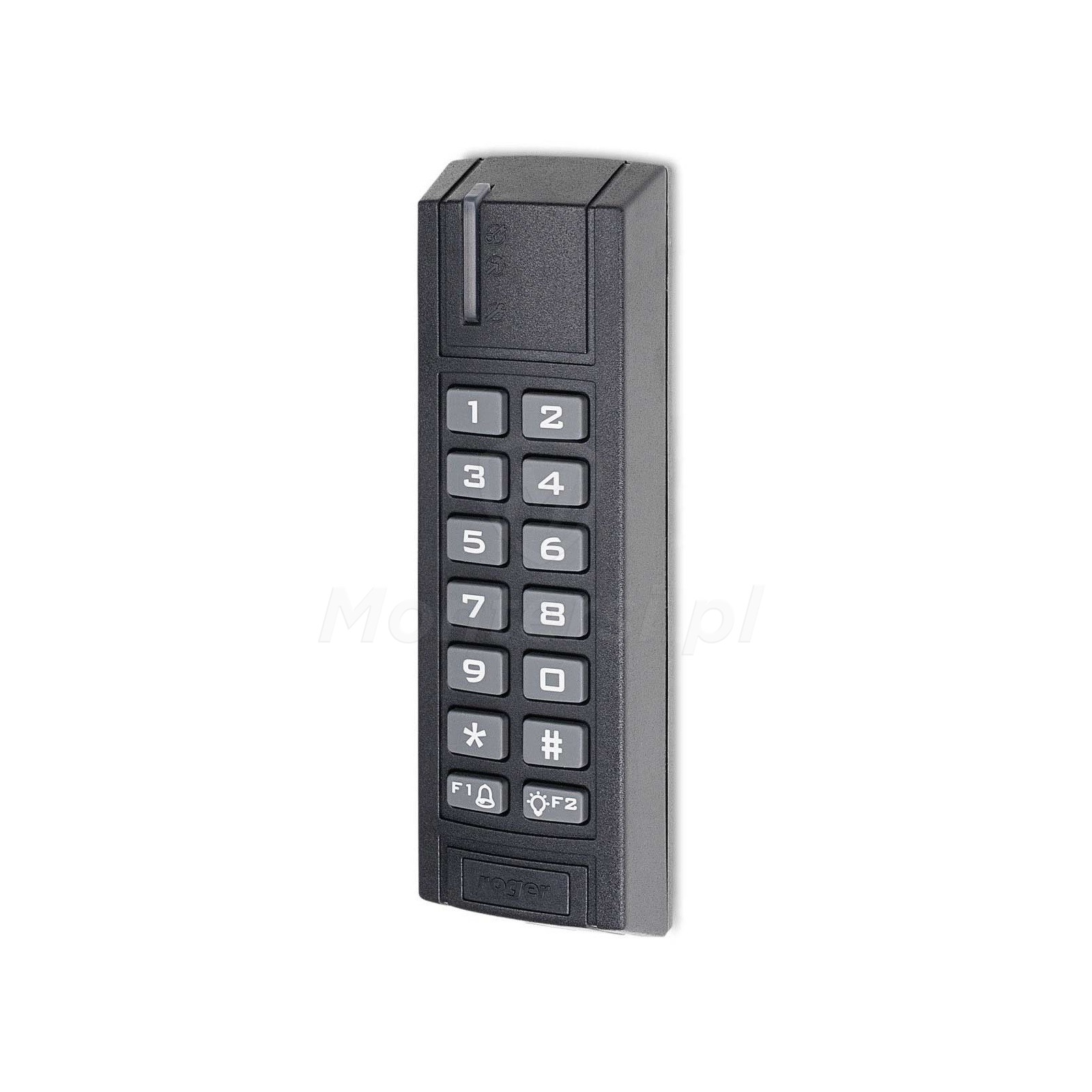

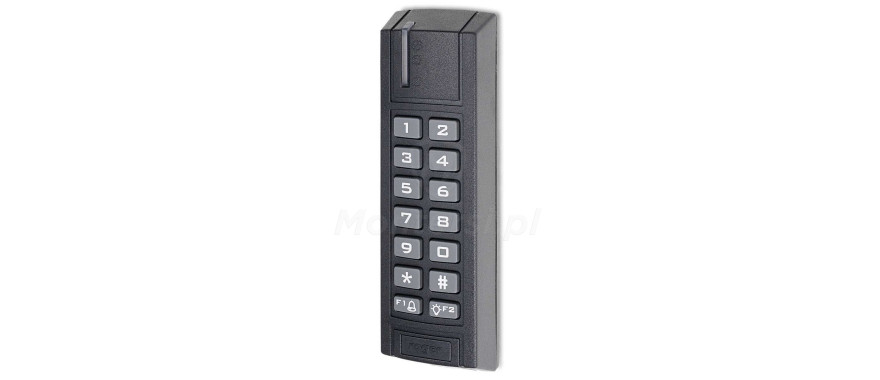

MCT12E-IO - Czytnik zbliżeniowy UNIQUE 125kHz z klawiaturą i liniami WE/WY

System RACS 5

Uniwersalny i funkcjonalny system KD

RACS 5 można zaliczyć do zaawansowanego i wysoce funkcjonalnego systemu, dedykowanego do realizacji:

• Kontroli dostępu do pomieszczeń i wind
• Sterowania i prezentacji stanu systemu alarmowego, z poziomu punktów logowania
• Sterowania elementami automatyki budynku, wraz z monitorowaniem stanu jej pracy
• Przygotowania danych wejściowych do systemów rozliczenia czasu pracy

RACS 5 jest również łatwo skalowalnym systemem, który można wykorzysta w różnej wielkości obiektach. Sprawdza się zarówno w systemach miniaturowych, jak i bardzo dużych systemach w biurowcach, obiektach przemysłowych lub hotelach.

Czytnik UNIQUE

Wygodne i łatwe sterowanie przejściem

Do budowy modelu MCT12E-IO standardowy czytnik kart zbliżeniowych EM 125 kHz (UNIQUE). Dzięki niemu, sterowanie zworą lub zamkiem elektrycznym nie sprawia najmniejszych problemów - wystarczy zbliżyć wcześniej zaprogramowaną kartę i drzwi zostaną otwarte. Czytnik jest w stanie odczytać numery seryjne kart (CSN).

Model może również obsługiwać dodatkowy czytnik serii PRT.

Klawiatura numeryczna

Obsługa przejścia przy pomocy kodu PIN

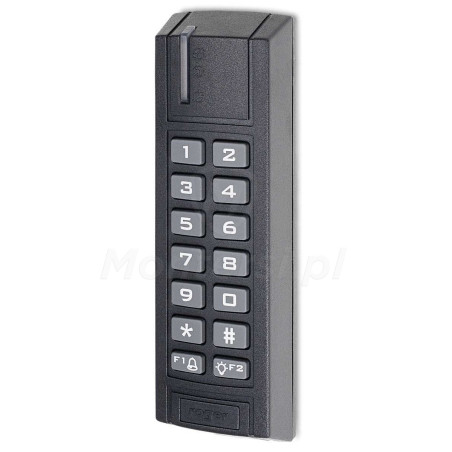

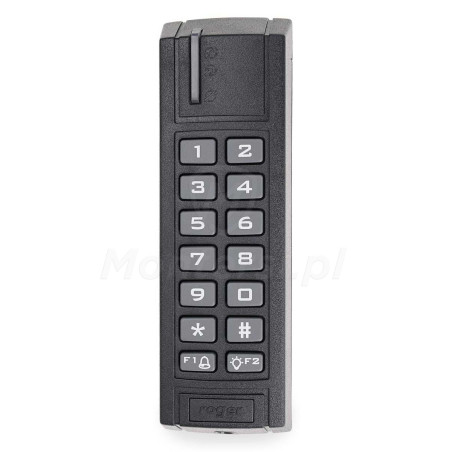

Czytnik jest również wyposażony w 14-przyciskową, silikonową klawiaturę numeryczną. Przy jej pomocy możliwe jest łatwe i szybkie otwarcie drzwi - po wpisaniu odpowiedniego kodu PIN, zamek lub zwora zostaje zwolniona. Dzięki klawiaturze, można całkowicie zrezygnować z kart zbliżeniowych.

Dodatkową zaletą czytników serii "MCT12" są 2 przyciski funkcyjne (F1 / F2). Można przypisać do nich praktycznie dowolną funkcję systemu RACS 5.

Wbudowane wejścia / wyjścia:

• 3 linie wejściowe NO / NC, wewnętrznie spolaryzowane do plusa przy pomocy rezystora 15 kOhm (próg przełączenia około 3.5 V)
• 2 wyjścia tranzystorowe typu otwarty kolektor (maksymalne obciążenie 15 V / 1 A)
• 1 wyjście przekaźnikowe z pojedynczym stykiem NO / NC (obciążalność 30 V / 1.5 A)

Interfejs RS485

Stabilna komunikacja z kontrolerem systemu KD

Czytnik zbliżeniowy komunikuje się z kontrolerem MC16 przy pomocy magistrali komunikacyjnej RS485. Zapewnia ona stabilne parametry połączenia i duży skuteczny zasięg, nawet do 1200 m - dzięki czemu system RACS 5 może być stosowany w rozległych obiektach. Dodatkową zaleta standardu RS485 jest możliwość tworzenia połączeń w topologii gwiazdy lub drzewa.

Komunikacja po magistrali RS485 wymaga ustawienia odpowiedniego adresu. Bez tego niemożliwa jest prawidłowa praca systemu. Fabrycznie ustawiony adres czytnika to 100.

Interfejs RACS CLK/DTA

Alternatywny sposób komunikacji z kontrolerem

Połączenie pomiędzy czytnikiem, a kontrolerem można również zrealizować przy pomocy magistrali Roger RACS CLK/DTA. Do jej najważniejszych zalet można zaliczyć:

• Dwukierunkową komunikację
• Wykorzystanie standardowych kabli sygnałowych (np. skrętki UTP)
• Skuteczny zasięg do 150 m
• Możliwość pracy do 16 urządzeń peryferyjnych na jednej magistrali - wymaga ustawienia odpowiedniego adresu

RogerVDM

Szerokie możliwości konfiguracji i programowania

Konfiguracja czytnika odbywa się z poziomu komputera z oprogramowaniem RogerVDM. Z jego poziomu możliwa jest pełna konfiguracja wszystkich parametrów pracy systemu RACS 5. Szczegółowy opis dotyczący programowania można znaleźć w załączonej instrukcji.

Uwaga!

Do przeprowadzenia pełnego procesu programowania konieczne jest zastosowanie interfejsu komunikacyjnego RUD-1.

Obudowa IP65

Bezawaryjna praca w warunkach zewnętrznych

Model MCT12E-IO umieszczono w szczelnej obudowie zewnętrznej. Zapewnia ona niemal całkowitą odporność na wpływ czynników pogodowych, przez co czytnik może bezawaryjnie pracować na zewnątrz. Obudowa IP65 zapewnia ochronę przed:

• Zapyleniem i dostaniem się do wnętrza czytnika drobnych zabrudzeń
• Opadami atmosferycznymi i strugami wody z dowolnej strony

Skrajnie niskimi i wysokimi temperaturami w zakresie -25...+60 ^oC
