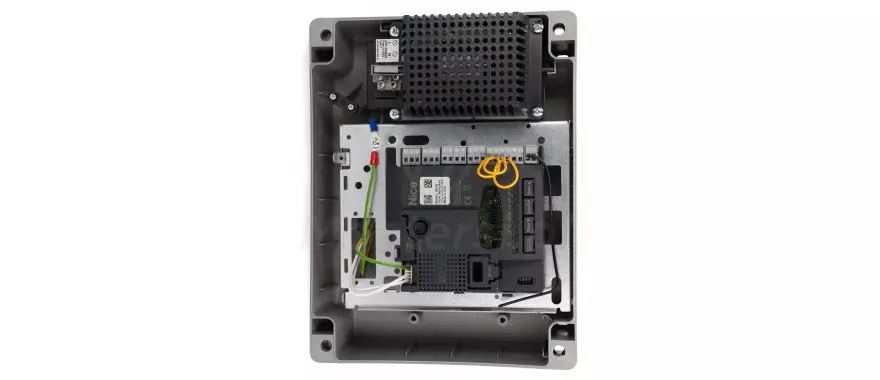

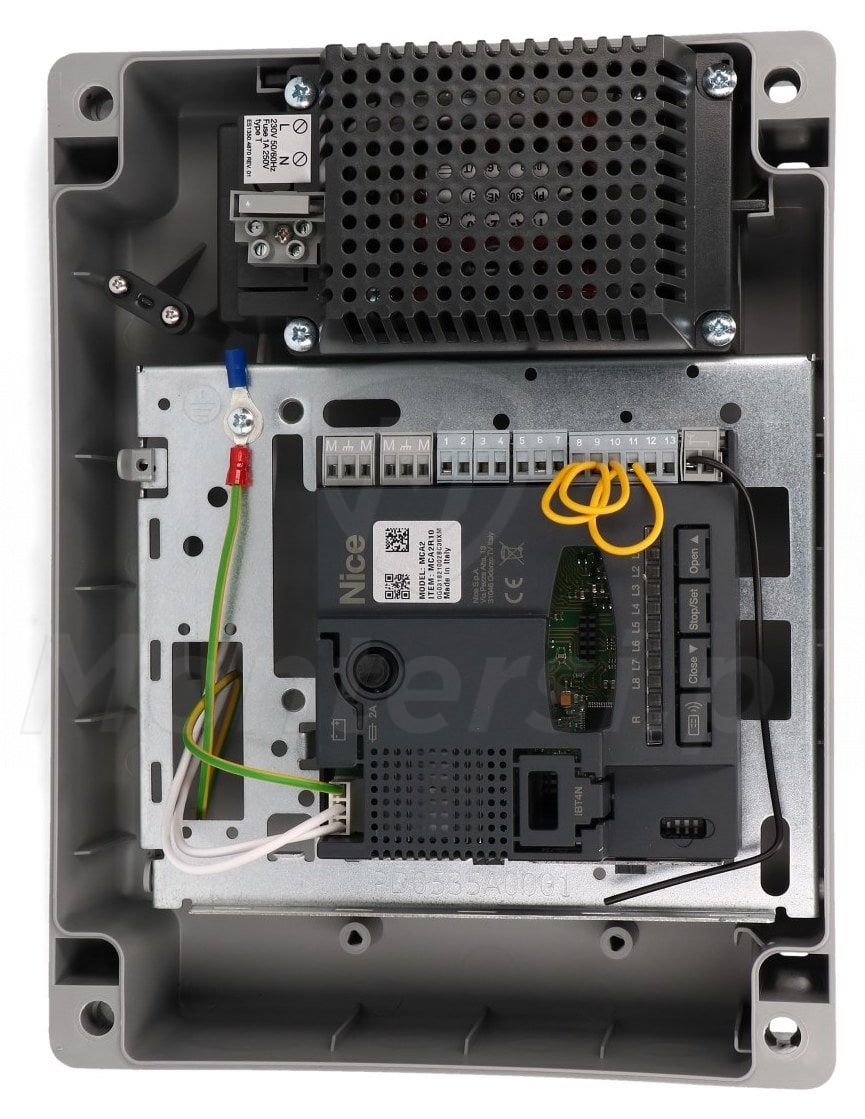

MC424LR10 - Centrala sterująca do bram skrzydłowych

Kod: 22603

Parametry techniczne:

  • Wyjście siłownika 1: TAK
  • Wyjście siłownika 2: TAK
  • Fototest: TAK
  • Wejście foto: Foto, foto 1
  • Działanie półautomatyczne: TAK
  • Działanie automatyczne: TAK
  • Zamknięcie się po przecięciu linii foto: TAK
  • Łagodny start: TAK
  • Łagodne zamykanie: TAK
  • Podłączenie akumulatora: Akumulator PS124
  • Zasilanie silnika: 24 V
  • Obudowa: IP54
  • Zasilanie: 230 V
  • Ilość obsługiwanych pilotów: Max. 100
Na zamówienie
Czas realizacji:
6 dni
1 125,45 zł
netto: 915,00 zł
  • Darmowa dostawa
MC424LR10 Centrala sterująca NICE
  • MC424LR10 Centrala sterująca NICE
  • Centrala sterująca NICE
  • NICE MC424LR10

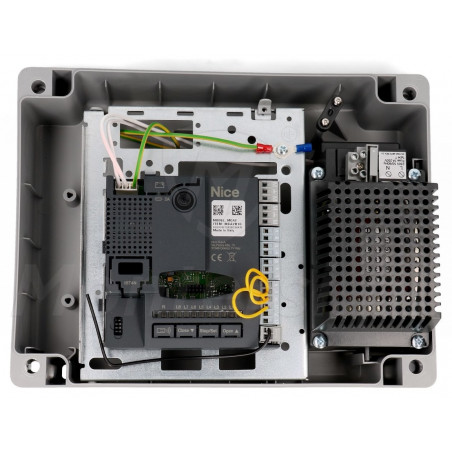

  • Centrala MC424LR10 w obudowie
  • MC424LR10 komplet zestawu

MC424LR10 - Centrala sterująca przeznaczona do sterowania bramami skrzydłowymi typu WINGO oraz X-METRO o zasilaniu 24 V DC. Została zamknięta w szczelnej obudowie posiadającej miejsce na akumulator. Centrala ta zastępuje poprzednią wersję MC424 spełniając zwiększone wymagania narzucone przez UE.

Cechami charakteryzującymi prezentowany model są:

  • Wbudowany multisystemowy radioodbiornik pilotów zdalnego sterowania
  • Obsługa kodowania: FLO, FLOR, SMILO oraz OPERA (jednocześnie)
  • Pamięć do 100 pilotów
  • Możliwość rozbudowy pamięci radiowej poprzez złącze SM
  • Dwupoziomowy etap programowania
  • Możliwość podłączenia programatora O-VIEW przez interfejs IBT4N
  • Autodiagnostyka błędów na lampie sygnalizacyjnej
  • Klasa szczelności obudowy IP54
  • Zintegrowany transformator zasilający
  • Miejsce na akumulator PS124
  • Współpraca z systemem Solemyo (paneli słonecznych)

Parametry techniczne:

Parametry techniczne:

  • Wyjście siłownika 1: TAK
  • Wyjście siłownika 2: TAK
  • Fototest: TAK
  • Wejście foto: Foto, foto 1
  • Działanie półautomatyczne: TAK
  • Działanie automatyczne: TAK
  • Zamknięcie się po przecięciu linii foto: TAK
  • Łagodny start: TAK
  • Łagodne zamykanie: TAK
  • Podłączenie akumulatora: Akumulator PS124
  • Zasilanie silnika: 24 V
  • Obudowa: IP54
  • Zasilanie: 230 V
  • Ilość obsługiwanych pilotów: Max. 100
  • Temperatura pracy: -20...+50 °C
  • Gwarancja producenta: 24 miesiące

Centrala MC424LR10 może współpracować z siłownikami:

  • WG2024
  • WG3520
  • WG4024
  • WG5024
  • TOO3024
  • TOO4524
  • XME2024

Natynkowa obudowa o klasie szczelności IP54, z wygodnie otwieranymi drzwiczkami, mieści Transformator oraz płytę elektroniki. Można w niej również zainstalować akumulator awaryjny PS124. Na dwóch bokach umieszczone są szablony do wycięcia otworów pod dławice kablowe.

Wygodne otwieranie MC424LR10

Szablony na dlawice

Miejsce na akumulator PS124

Centrala przeznaczona jest do obsługi napędów do bram skrzydłowych, z silnikami na napięcie 24V. Model podłączonego napędu ustawiamy na umieszczonym w prawym dolnym rogu centrali selektorze DIP SWITCH, dokonujemy tego zawsze przed rozpoczęciem programowania centrali. Model obsługiwanych napędów wyświetlony jest na ekranie i możemy do niej podłączyć 24-woltowe siłowniki Nice: WINGO oraz XMETRO.

Model podłączonego napędu ustawiamy na selektorze DIP SWITCH

Odpowiedni typ podłączonych siłowników wybieramy za pomocą odpowiedniego ustawienia przełączników Dip-Switch

Wbudowany multisystemowy radioodbiornik pilotów zdalnego sterowania, obsługujący jednocześnie kodowania FLO, FLOR, SMILO, OPERA. Jego pamięć pomieści 100 kodów. Odbiornik ten może współpracować z jednocześnie wgranymi do niego kodami tych czterech rodzajów. Producent przewidział możliwość rozbudowania pamięci radiowej, przez instalację dodatkowego radioodbiornika w przygotowanym złączu SM.

MC424LR10 zlacza

Uwaga!

Dioda "OK" sygnalizująca poprawną pracę mikroprocesora centrali znajduje się nad zaciskami wyjścia zasilania serwisowego 24V. Dodatkowo umożliwia sygnalizację 7 możliwych problemów, przez które prawidłowa praca centrali może być niemożliwa.

Dioda OK sygnalizuje 7 możliwych problemów w pracy centrali

W centrali MC424LR10 mamy możliwość podłączenia programatora O-VIEW, który pozwala oszczędzić czas przy programowaniu centrali. Dokonujemy tego poprzez interfejs IBT4N, który znajdziemy w komplecie z programatorem O-VIEW lub dokupimy osobno.

Podłączenie o-view poprzez przejściówkę IBT 4N

Obejrzyj film, który pokazuje najważniejsze różnice w budowie i funkcjonowaniu centrali MC424LR10 w porównaniu z jej poprzedniczką MC424.
