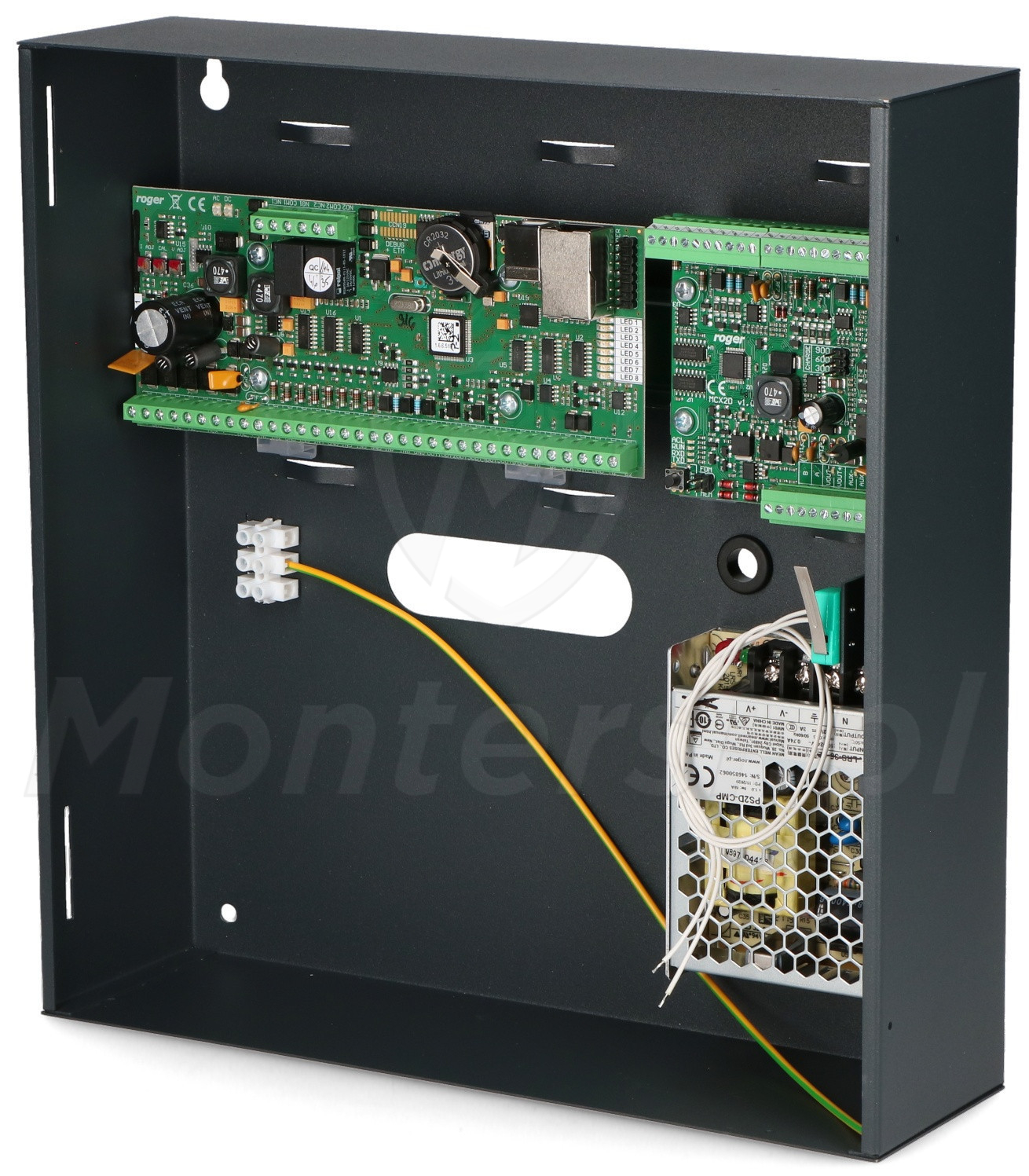

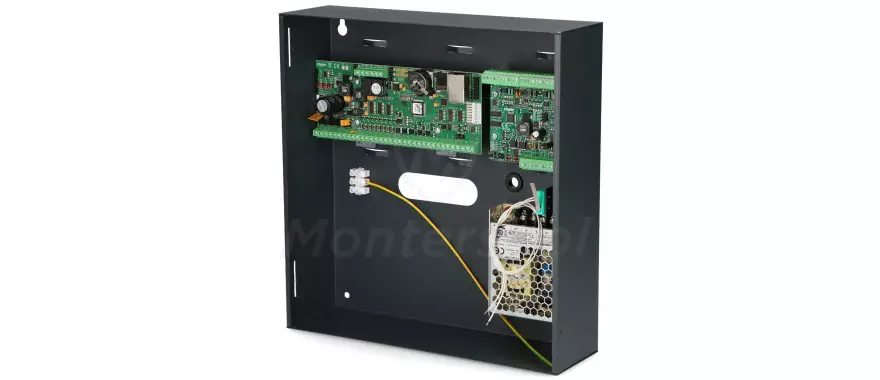

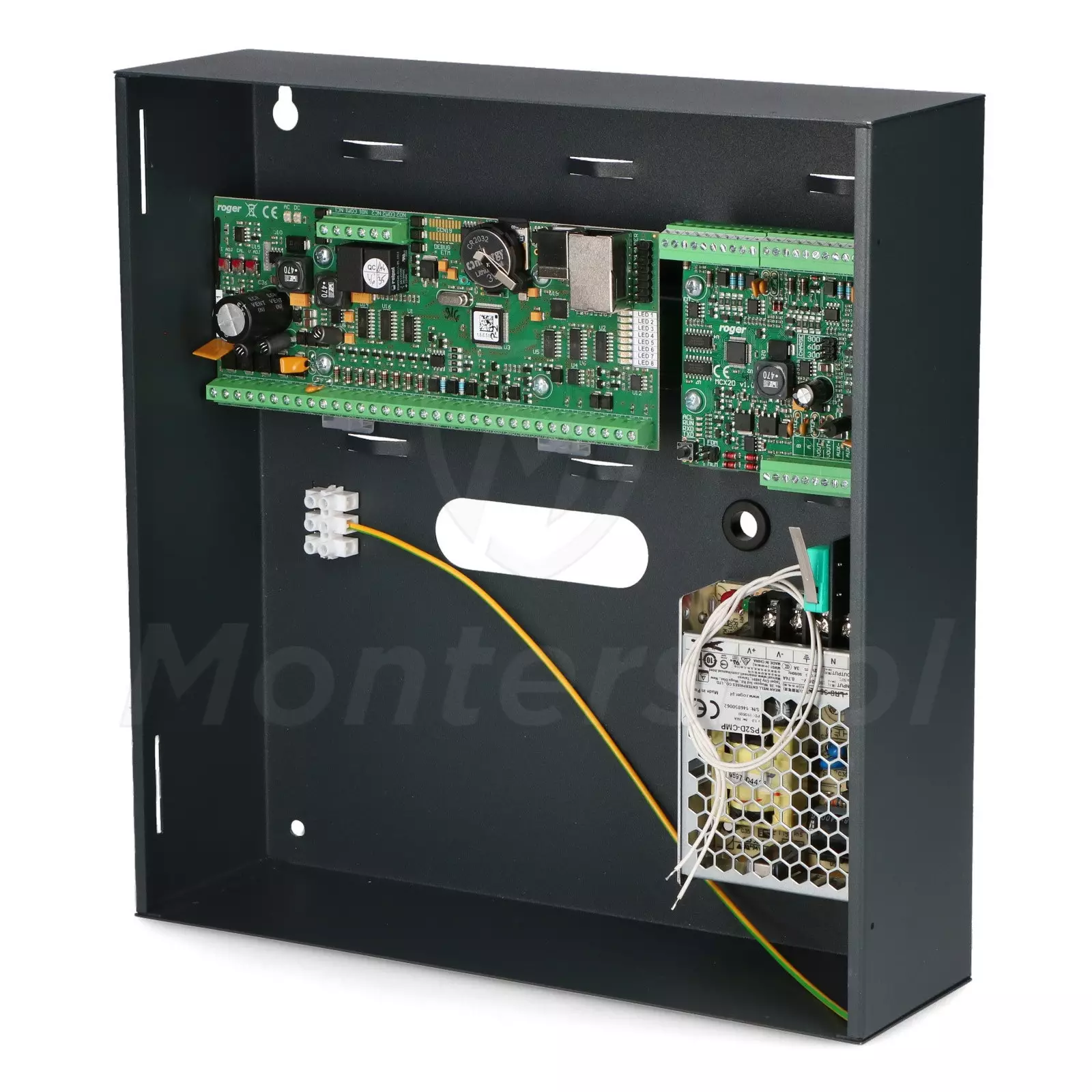

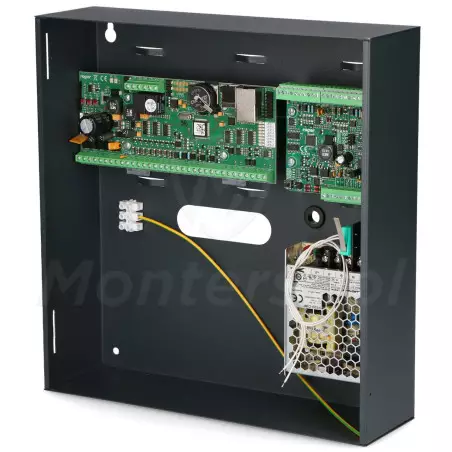

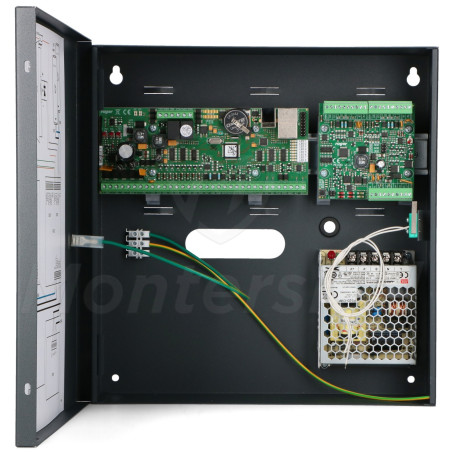

MC16-PAC-EX-2-KIT - Zestaw KD do dwóch przejść, wersja VISO Enterprise (EX)

Moduł kontrolera dostępu MC16-PAC-EX-2:

MC16-PAC - Moduł kontrolera dostępu i automatyki budynku, dedykowany do pracy w systemie RACS 5. Cechuje się on wysoką funkcjonalnością i szerokimi możliwościami konfiguracji. Dzięki czemu można go dostosować precyzyjnie do wymagań klienta i specyfiki praktycznie dowolnego obiektu. Do cech charakterystycznych modelu MC16-PAC-EX-2 można zaliczyć:

• Wersja VISO Enterprise
• Obsługa 12000 identyfikatorów
• Obsługa 2 przejść dwustronnych (drzwi)
• Obsługa 4 punktów logowania
• Obsługa 8 terminali dostępu
• Obsługa 4 stref dostępu
• Obsługa 4 stref alarmowych
• Obsługa 4 węzłów automatyki
• Obsługa 4 komend lokalnych
• Obsługa 12 linii wejściowych
• Obsługa 8 linii wyjściowych
• Obsługa 16 klawiszy funkcyjnych
• Wbudowany interfejs RS-485 (czytniki MCT)
• Wbudowany interfejs RACS CLK/DTA (czytniki PRT)
• Możliwość podłączenia czytników WIEGAND

Wejścia / wyjścia kontrolera MC16-PAC:

• 8 wejść parametrycznych typu NO / NC, wyzwalane na poziomie około 3.5 V
• 2 wyjścia przekaźnikowe z pojedynczymi stykami NO / NC, o obciążalności 30 V / 1.5 A
• 6 wyjść tranzystorowych typu OC, o obciążalności 15 V / 150 mA
• 2 wyjścia zasilające - 12V DC / 0.2 A (TML) oraz 12V DC / 1 A (AUX)

Interfejsy komunikacyjne

Współpraca z czytnikami serii MCT, PRT oraz czytnikami z interfejsem Wiegand

Kontroler MC16-PAC posiada wbudowane 2 interfejsy komunikacyjne RS485, służące do podłączenia czytników serii MCT i ekspanderów. Do płyty kontrolera można podłączyć bezpośrednio do 16 czytników serii MCT. Komunikacja przy pomocy interfejsu RS485 cechuje się stabilnymi parametrami transmisji i dużym skutecznym zasięgiem. Maksymalny zasięg komunikacji wynosi około 1200 m, dzięki czemu kontroler można zamontować w znacznej odległości od przejścia.

Kontroler MC16-PAC jest również wyposażony w interfejs RACS CLK/DTA, umożliwiający podłączenie do 4 czytników serii PRT. Komunikacja po magistrali RACS CLK/DTA jest komunikacją dwukierunkową i jej skuteczny zasięg wynosi do 150 m. Kontroler posiada również interfejs umożliwiający podłączenie do 4 czytników typu Wiegand.

Interfejs Ethernet

Komunikacja po sieci LAN / WAN

Kontroler MC16-PAC posiada wbudowany port Ethernet, umożliwiający komunikację z pozostałymi elementami systemu przy pomocy sieci internetowej. Port ten jest przede wszystkim wykorzystywany do wymiany danych między centralami serii MC16 i interfejsami komunikacyjnymi, pracującymi w jednym systemie KD RACK 5. Komunikacja przy pomocy portu Ethernet nie wymaga stosowania dodatkowych interfejsów komunikacyjnych.

Licencja na karcie pamięci FLASH

Możliwość wymiany licencji

Cechą charakterystyczną kontrolerów serii MC16-PAC jest ich wyposażenie w kartę pamięci FLASH z plikiem licencyjnym. Plik licencyjny zawiera informacje na temat rodzaju zastosowanego oprogramowania i dostępnej funkcjonalności. Użytkownik może wgrać na kartę nowy firmware i tym samym rozszerzyć możliwość modułu lub całkowicie zmienić jego specyfikację.

Karta pamięci FLASH służy również jako lokalny bufor zdarzeń oraz źródło parametrów konfiguracyjnych.

Ekspander wejść / wyjść MCX2D:

MCX2D - Ekspander wejść / wyjść, dedykowany do pracy w systemie RACS 5. Poza funkcją samego ekspandera, jest on również wykorzystywany jako dystrybutor zasilania i komunikacji RS-485, a także obsługuje rezerwowy akumulator. Ekspander może obsłużyć 2 przejścia z czytnikami serii MCT i do każdego przejście udostępnia: 2 wejścia, 2 wyjścia, interfejs komunikacyjny RS-485 oraz 2 wyjścia zasilające. Do cech charakterystycznych modelu MCX2D można zaliczyć:

• Wbudowane 4 wejścia NO / NC (ELO / 2EOL)
• Wbudowane 4 wejścia tranzystorowe 12 V (1 A)
• Wbudowane 2 wyjścia zasilania 12 V (1 A)
• Wbudowane 2 wyjścia zasilania 12 V (0.2 A)
• Wbudowany interfejs RS-485 do komunikacji z kontrolerem i czytnikami
• Wbudowany układ zasilania akumulatorowego
• Zasilanie z kontrolera MC16-PAC lub zewnętrznego zasilacza 13.8V DC (seria PSxD)
• Separacja elektryczna obwodów ekspandera

Wejścia / wyjścia ekspandera:

• Wyjścia LCK / BELL - wyjścia tranzystorowe do sterowania obciążeniem 15 V / 1 A. Typowo wyjście LCK jest dedykowane do sterowania zamkiem elektrycznym, a wyjście BELL do sterowania sygnalizatorem
• Wejścia DC / DR - wejścia parametryczne, które mogą pracować w konfiguracji NO, NC, EOL, 2EOL, 3 EOL lub DW. Mogą być skonfigurowane do obsługi dowolnych funkcji w systemie
• Wyjście VDR - wyjście zasilania 12V / 1 A, dedykowane do zasilania zamka lub sygnalizatora
• Wyjście TML - wyjście zasilania 12 V / 0.2 A do zasilania czytników obsługujących przejście
• Wyjścia VOUT / AUX - wyjścia zasilania do dodatkowych modułów elektronicznych

Układ zasilania akumulatorowego

Możliwość pracy w trybie awaryjnym

Dużą zaletą ekspandera MCX2D jest możliwość współpracy z akumulatorem awaryjnym 7 Ah. Po jego zastosowaniu, system kontroli dostępu może poprawnie pracować po awarii sieci elektrycznej. Ekspander przełącza się automatycznie w tryb akumulatorowy, a po ustaniu awarii, wraca do normalnego trybu pracy.

Układ akumulatora posiada zabezpieczenie przed jego nadmiernym rozładowaniem, które odłącza akumulator gdy napięcie na jego zaciskach spadnie do poziomu około 10 V. Dodatkowo kiedy napięcie w sieci elektrycznej wróci, automatycznie rozpoczyna on proces ładowania akumulatora. Prąd ładowania akumulatora jest wybierany przy pomocy zwory i zgodnie z normą PN-EN 6083901101 powinien wynosić:

• 0.3 A dla akumulatora 7 Ah (wartość dedykowana dla zestawu MC16-PAC-2-KIT)
• 0.6 A dla akumulatora 17 Ah
• 0.9 A dla akumulatora 24 Ah

Interfejs RS-485

Stabilna komunikacja z kontrolerem i czytnikami

Ekspander do komunikacji z kontrolerem MC16-PAC i czytnikami serii MCT, korzysta z magistrali komunikacyjnej RS-485. Komunikacja po RS-485 cechuje się dużym skutecznym zasięgiem (do 1200 m) i niezawodną transmisją. Dzięki czemu prezentowany zestaw kontroli dostępu może być montowany w znacznej odległości od przejścia, które obsługuje.

Należy pamiętać o nadaniu właściwego, bezkolizyjnego adresu do wszystkich komunikujących się po magistrali RS-485. Bez tego prawidłowa komunikacja nie będzie możliwa. Programowanie adresu odbywa się z poziomu konfiguracji niskopoziomowej, realizowanej przy pomocy komputera z programem RogerVDM.

Separacja elektryczna

Większa niezawodność ekspandera

Dużą zaletą ekspanderów serii MCX jest separacja elektryczna części odpowiedzialnych za obsługę poszczególnych przejść. Dzięki czemu w przypadku awarii lub sabotażu na jednym przejściu, drugie może wciąż działać poprawnie.

Zasilacz impulsowy PS2D:

PS2D - Modułowy zasilacz impulsowy 13.8V DC (2.6 A), dedykowany do realizacji zasilania systemu RACS 5. Fabrycznie zamontowany w obudowie ME-15, może być bez najmniejszych problemów podłączony do kontrolera i ekspandera systemu. Do cech charakterystyczny zasilacza można zaliczyć:

• Wbudowany potencjometr umożliwiający regulację napięcia wyjściowego (przy współpracy z systemem RACS 5, napięcie nie powinno być zmieniane)
• Wysoka sprawność na poziomie 86%
• Nominalna moc: 36 W
• Zabezpieczenie przeciążeniowe
• Zabezpieczenie przepięciowe

Sprawność 86%

Stabilne parametry pracy ciągłej

Zasilacz PS2D cechuje się stosunkowo wysoką sprawnością, na poziomie około 86%. Podczas pracy ciągłej, jedynie niewielka część energii jest emitowana pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur i zachowuje stabilne parametry pracy ciągłej.

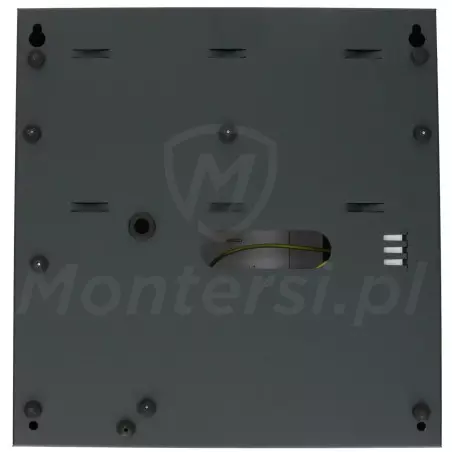

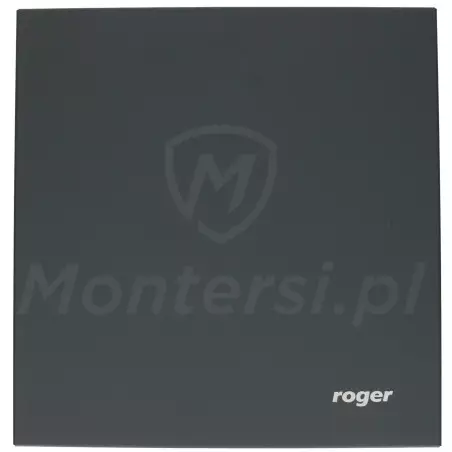

Metalowa obudowa ME-15:

ME-15 - Natynkowa obudowa montażowa do modułów i urządzeń systemu RACS 5, które są mocowane na szynie DIN. Przy jej pomoc możliwy jest wygodny i estetyczny montaż podstawowych elementów systemu KD. Do cech charakterystycznych obudowy można zaliczyć:

• Wykonanie z blachy stalowej o grubości 0.8 mm
• Malowanie proszkowe w kolorze białym
• Drzwiczki frontowe mocowane na wkręty
• Miejsce na zasilacz (zasilacz PS2D w zestawie)
• Miejsce na akumulator 12 V / 7 Ah
• Wbudowane zabezpieczenie antysabotażowe przed otwarciem drzwiczek (NO / NC; 50 mA / 50V DC)
  Klasa szczelności IP20

Miejsce na akumulator

Możliwość pracy buforowej systemu KD

Dużą zaletą obudowy jest miejsce na standardowy akumulator podtrzymujący 12 V / 7 Ah. Po jego zastosowaniu, system kontroli dostępu może poprawnie pracować po awarii sieci elektrycznej, dzięki czemu jest znacznie bardziej niezawodny.

System ROGER RACS 5:

RACS 5 - Wielofunkcyjny i łatwo skalowalny systemem, który można z powodzeniem stosować w praktycznie dowolnej wielkości obiekcie. Przy jego pomocy możliwa jest realizacja funkcji kontroli dostępu oraz sterowanie systemem alarmowym lub systemem automatyki budynku. System sprawdza się zarówno w miniaturowych systemach KD pojedynczego przejścia, jak również dużych systemach hotelowych, obiektów przemysłowych lub biurowców. System RACS 5, w zależności od zastosowanej licencji i oprogramowania modułów MC16-PAC, może zostać użyty do realizacji:

• Kontroli dostępu do pomieszczeń i wind
• Sterowania i prezentacji stanu systemu alarmowego z poziomu punktów logowania
• Sterowania elementami automatyki budynku wraz z monitorowaniem stanu jej pracy
• Przygotowanie danych wejściowych dla rozliczenia czasu pracy
• Dostęp do bazy danych za pomocą interfejsu programowego

Praca w systemie RACS 5 wymaga wykonania tzw. konfiguracji niskopoziomowej i konfiguracji wysokopoziomowej. Konfiguracja niskopoziomowa dotyczy m.in. ustawienia adresu IP modułu, topologii oraz polaryzacji linii wejściowych i jest realizowana z poziomu programu RogerVDM. Konfiguracja wysokopoziomowa (konfiguracja logiki) i zarządzanie systemem są wykonywane z poziomu programu VISO.

W skład systemu Roger RACS 5 wchodzą takie urządzenia jak:

• Kontrolery przejść serii MC16
• Czytniki zbliżeniowe serii MCT
• Ekspandery wejść / wyjść serii MCX

Oprogramowanie VISO EX

Zaawansowane oprogramowanie, dedykowane do wymagających instalacji KD

Oprogramowanie VISO Enterprise jest dedykowana do obsługi dużych i najbardziej wymagających systemów KD, zrealizowanych w oparciu o system RACS 5. VISO EX umożliwia konfigurowanie logiki oraz bieżącą obsługę systemu RACS 5, a także daje dostęp do Serwara Integracji. Serwer Integracji umożliwia programowe połączenie systemu RACS 5 z innymi systemami zewnętrznymi, które działają na obiekcie. Cały system może zostać podzielony na partycje logiczne, zarządzane przez przypisanych do nich administratorów.

Do pozostałych, istotnych zalet oprogramowania VISO w wersji Enterprise można zaliczyć:

• Możliwość rozszerzenia licencji do obsługi nieograniczonej liczby przejść i użytkowników
• Możliwość pracy w systemie rozproszonym terytorialnie
• Możliwość pracy wielostanowiskowej
• Rozbudowany moduł alertów
• Współpraca z bazą danych MS SQL Server
• Narzędzie do integracji z systemem RACS 5 (API)
• Rozbudowany moduł wizualizacji zintegrowanych systemów
• Możliwość zdalnej konfiguracji urządzeń magistralowych
• Integracje z systemami CCTV, VMS, PSIM, SMS, aplikacji budynkowych
• Integracja z systemem ZSRK
• Integracja z usługami katalogowymi Active Directory

Uwaga!

• Komunikacja z komputerem jest realizowana przy pomocy sieci LAN / WAN (protokół szyfrowany metodą AES128 CBC)
• Oprogramowanie VISO Enterprise dedykowane jest na urządzenia z systemem operacyjnym Windows

Oprogramowanie RogerVDM

Niskopoziomowa konfiguracja z poziomu komputera

Oprogramowanie RogerVDM służy do niskopoziomowej, wstępnej konfiguracji systemu RACS 5. RogerVDM jest wykorzystywany we wczesnej fazie konfiguracji systemu do nastawu niskopoziomowych urządzeń i dopasowania ich do warunków danej instalacji. Obsługiwane urządzenia:

• Kontrolery dostępu serii MC16
• Czytniki zbliżeniowe serii MCT
• Ekspandery wejść / wyjść serii MCX
• Czytniki linii papilarnych serii RFT1000
• Czytniki zbliżeniowe serii PRT82MF i PRT84MF
• Urządzenia automatyki hotelowej: HRT8MF, HRT82MF-CH, HRT82FK, HRT82AC
• Czytniki administratora RUD
