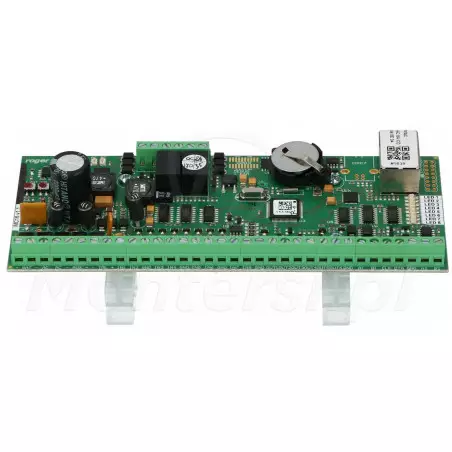

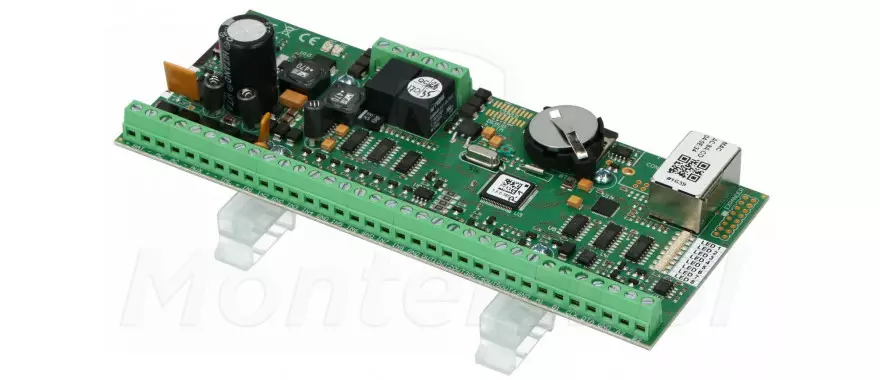

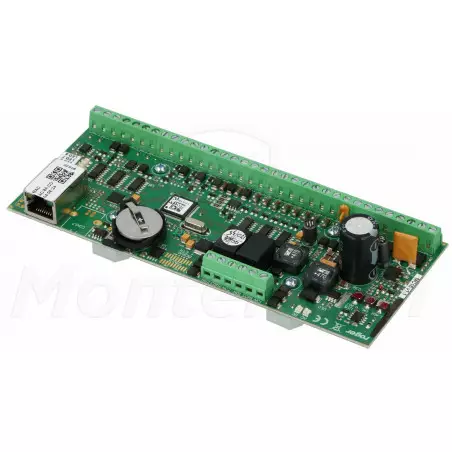

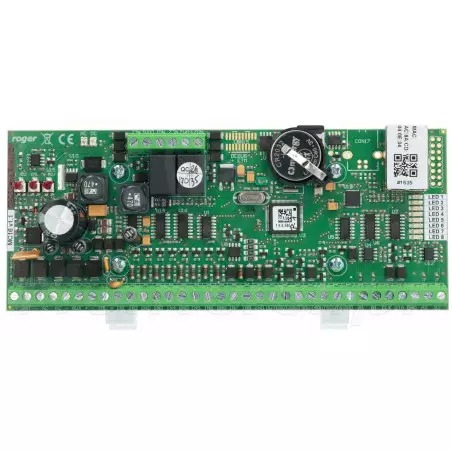

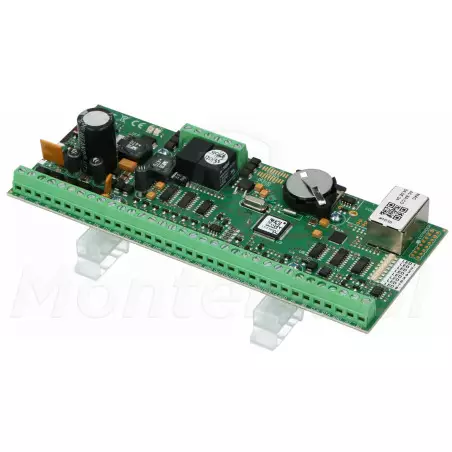

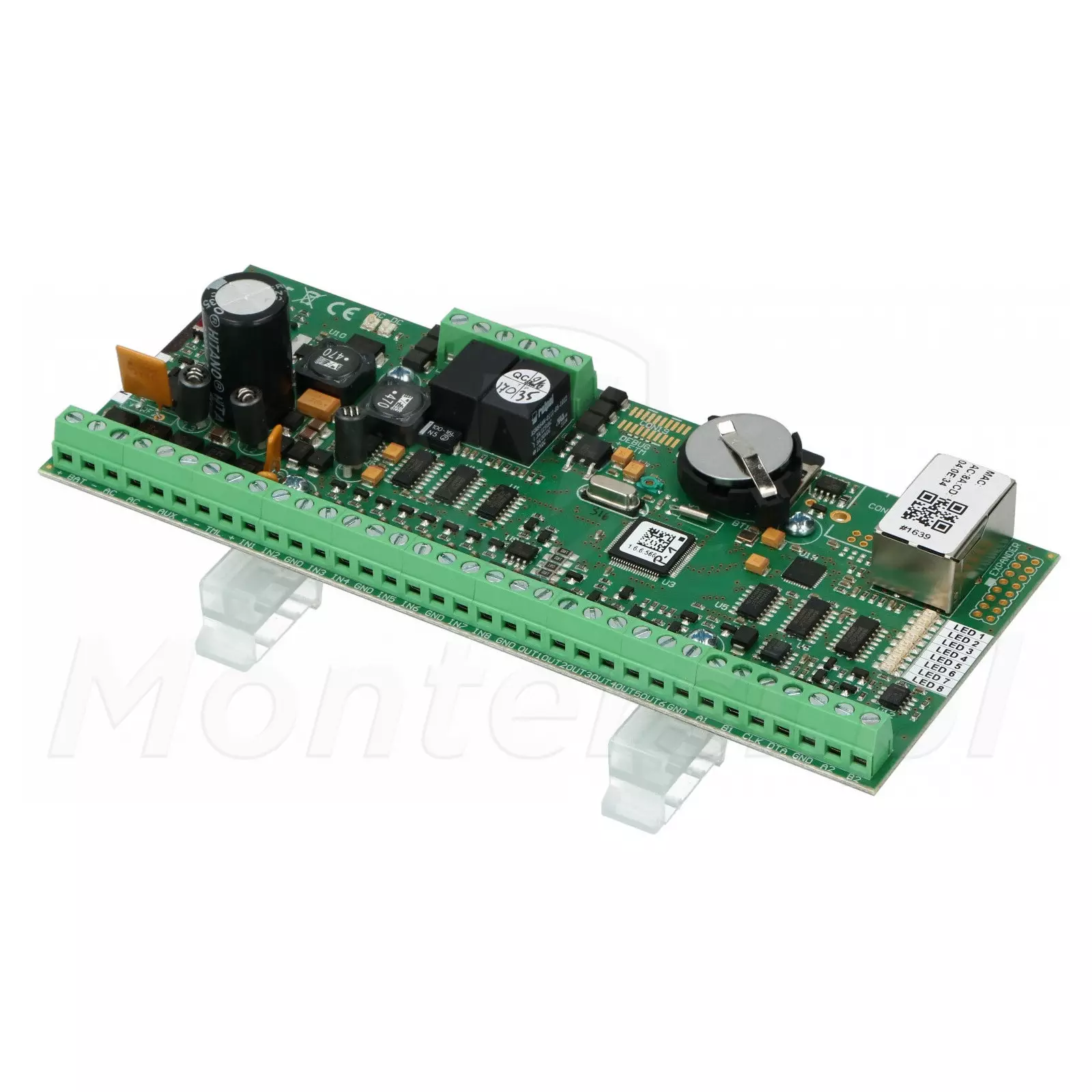

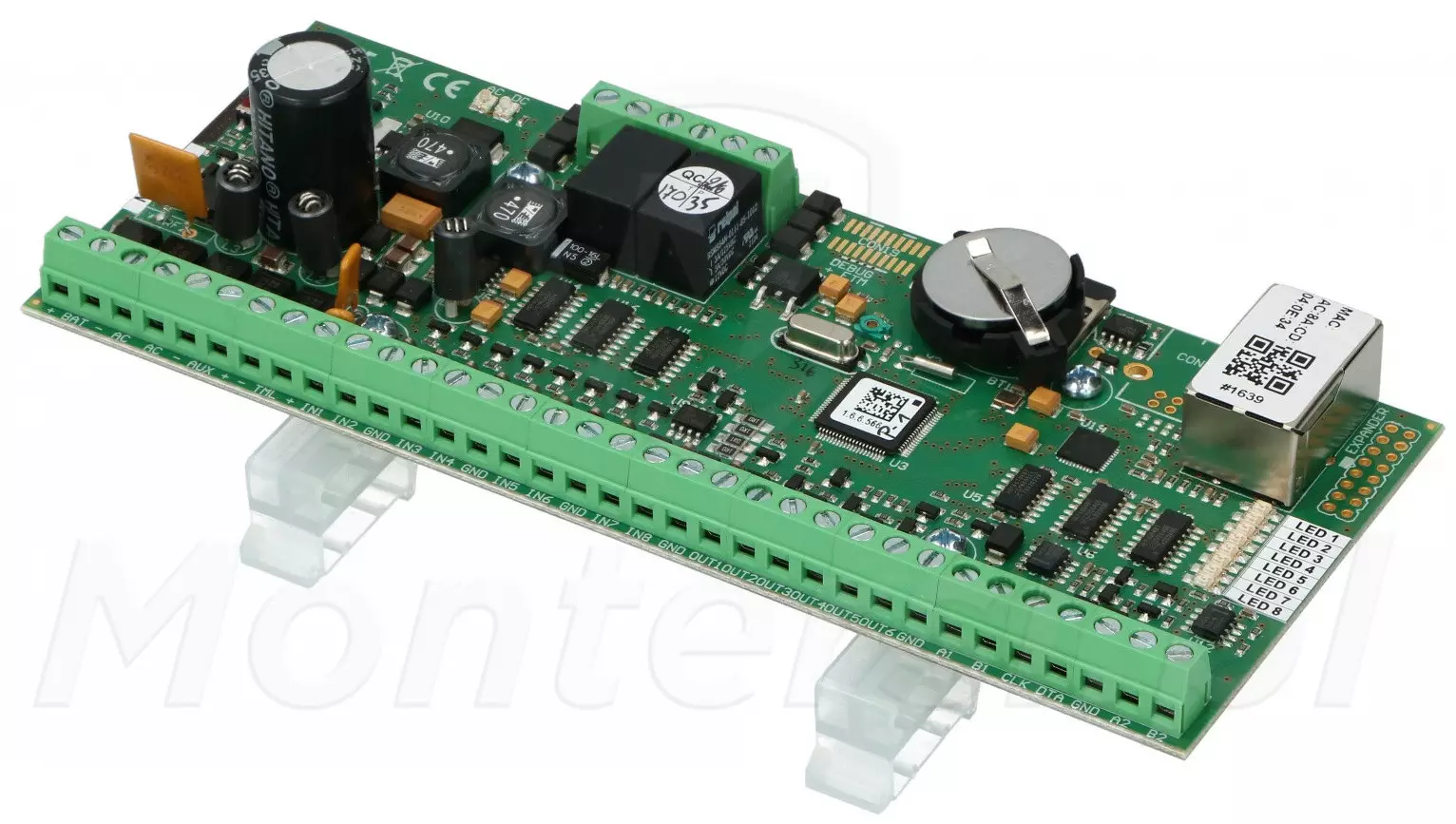

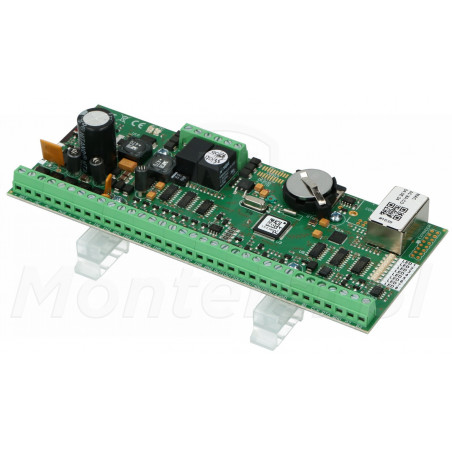

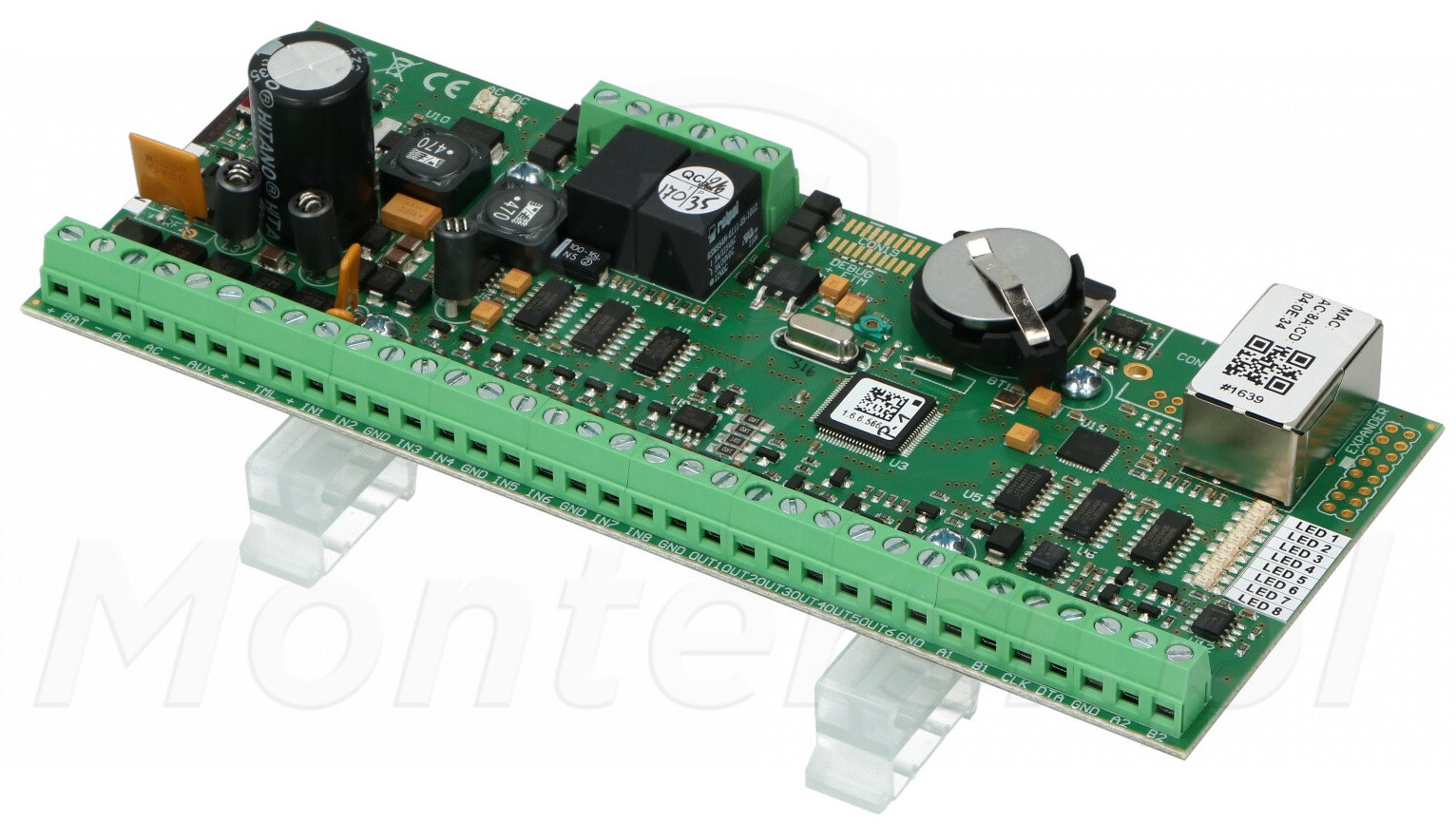

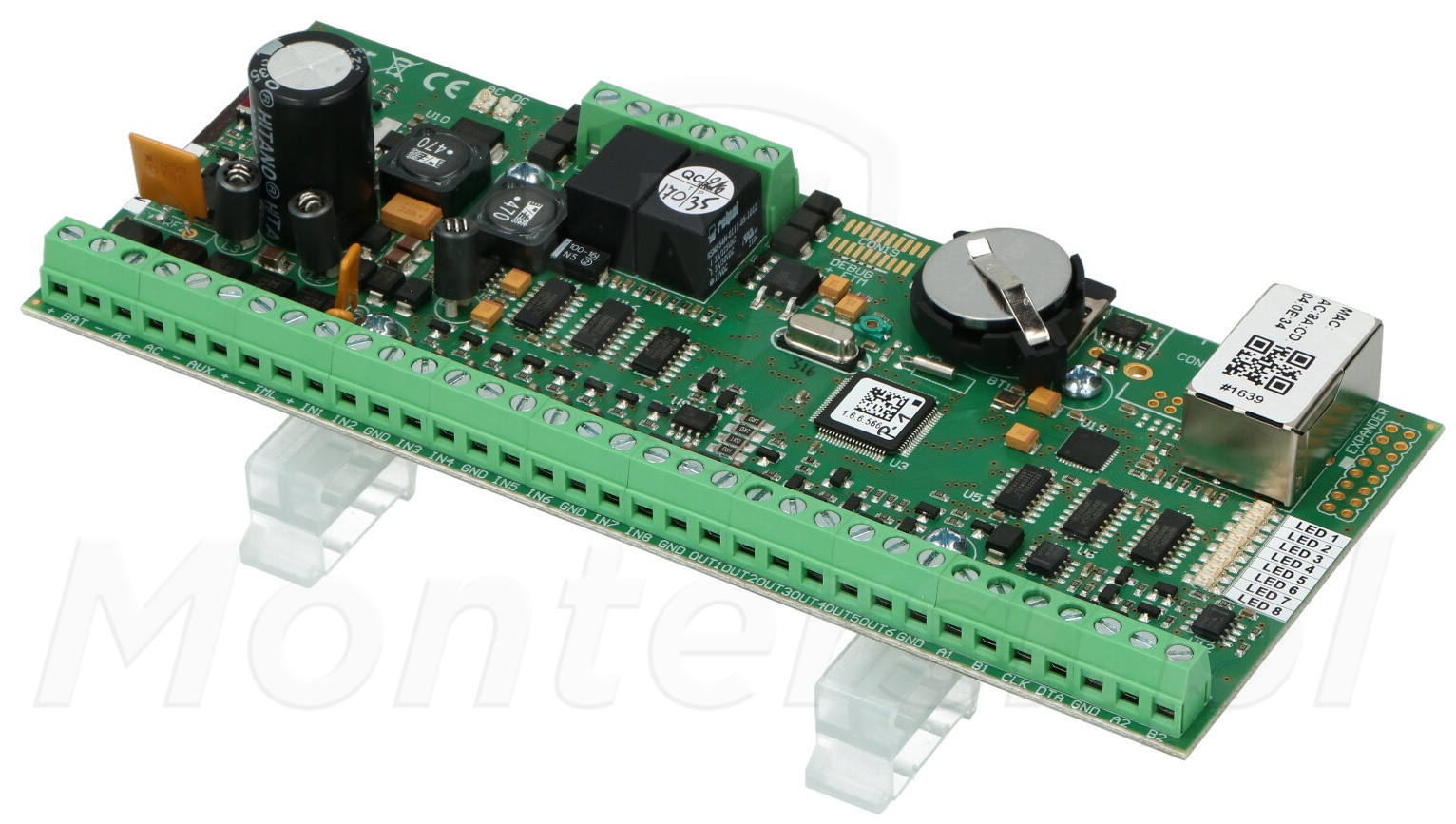

MC16-PAC-4 - Moduł kontrolera dostępu, 4 przejścia

RACS 5

Zaawansowany i funkcjonalny system automatyki i kontroli dostępu

RACS 5 to uniwersalny, wielofunkcyjny system, dedykowany do realizacji:

• Kontroli dostępu do pomieszczeń i wind
• Sterowania i prezentacji stanu systemu alarmowego, z poziomu punktów logowania
• Sterowania elementami automatyki budynku, wraz z monitorowaniem stanu jej pracy
• Przygotowania danych wejściowych do systemów rozliczania czasu pracy

RACS 5 to również łatwo skalowalny system, który można stosować w praktycznie dowolnej wielkości obiektach. Sprawdza się on zarówno w miniaturowych systemach KD jednego przejścia, jak dużych systemach w biurowcach, obiektach przemysłowych, hotelach, itp.

Oprogramowanie VISO

Wygodny sposób zarządzania systemem

Dodatkową zaletą systemu RACS 5 jest stosunkowo prosta obsługa i konfiguracja z poziomu oprogramowania VISO. Jest ono dostępne na komputery, z systemem operacyjnym Windows. Roger udostępnia 2 wersje oprogramowania:

• VISO ST - do obsługi standardowej wersji systemu RACS 5. Udostępnia zaawansowane funkcje KD, funkcje automatyki budynki i funkcje do sterowania systemem alarmowym (wersja darmowa)
• VISO EX - do obsługi rozbudowanych systemów RACS 5. Oferuje pełną funkcjonalność w zakresie KD, automatyki budynku i sterowania systemem alarmowym (wersja odpłatna)

Uwaga!

Komunikacja z komputerem jest realizowana przy pomocy sieci LAN / WAN (protokół szyfrowany metodą AES128 CBC)

RS485

Stabilna i niezawodna komunikacji

Kontroler MC16-PAC posiada 2 porty komunikacyjne RS485, służące do podłączenia czytników zbliżeniowych i ekspanderów. Komunikacja po magistrali RS485, cechuje się stabilnymi parametrami połączenia i dużym skutecznym zasięgiem, nawet do 1200 m - dzięki czemu kontroler można zamontować w znacznej odległości od przejścia.

Podłączając urządzenia do magistrali RS485, trzeba pamiętać o ustawieniu im niepowtarzalnego adresu. Bez tego, prawidłowa komunikacja nie będzie możliwa.

Wejścia / wyjścia kontrolera:

• 8 wejść parametrycznych typu NO / NC, wyzwalane na poziomie około 3.5 V
• 2 wyjścia przekaźnikowe z pojedynczymi stykami NO / NC, o obciążalności 30 V / 1.5 A
• 8 wyjść tranzystorowych typu OC, o obciążalności 15 V / 150 mA
• 2 wyjścia zasilające - 12V DC / 0.2 A (TML) oraz 12V DC / 1 A (AUX)

Wejście akumulatorowe

Możliwość pracy w trybie awaryjnym

Dodatkową zaletą kontrolera jest możliwość współpracy z akumulatorem awaryjnym 7 Ah / 13.8 V. Po jego zastosowaniu, możliwa jest poprawna praca systemu KD po awarii sieci elektrycznej. Kontroler przełącza się automatycznie w tryb akumulatorowy, a po powrocie napięcia sieciowego, wraca do normalnego trybu pracy. Rozpoczyna również proces ładowania akumulatora (prąd ładowania 300 mA).

Uwaga!

W przypadku zasilania napięciem 12V DC, moduł nie obsługuje akumulatora podtrzymującego. Zasilanie awaryjne można wówczas zrealizować przy pomocy zasilacza buforowego.

Licencja na karcie pamięci FLASH

Możliwość wymiany licencji

Cechą charakterystyczną kontrolerów serii MC16-PAC jest ich wyposażenie w kartę pamięci FLASH z plikiem licencyjnym. Plik licencyjny zawiera informacje na temat rodzaju zastosowanego oprogramowania i dostępnej funkcjonalności. Użytkownik może wgrać na kartę nowy firmware i tym samym rozszerzyć możliwość modułu lub całkowicie zmienić jego specyfikację.

Szczegółowe informacje na temat wgrywania nowego firmware można znaleźć w instrukcji instalacji.
