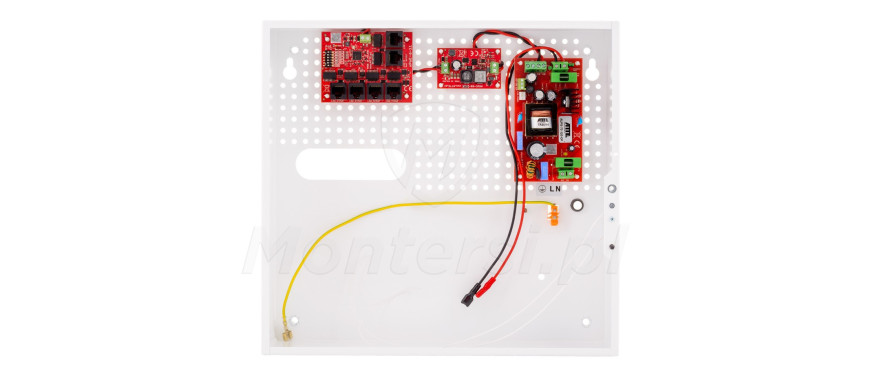

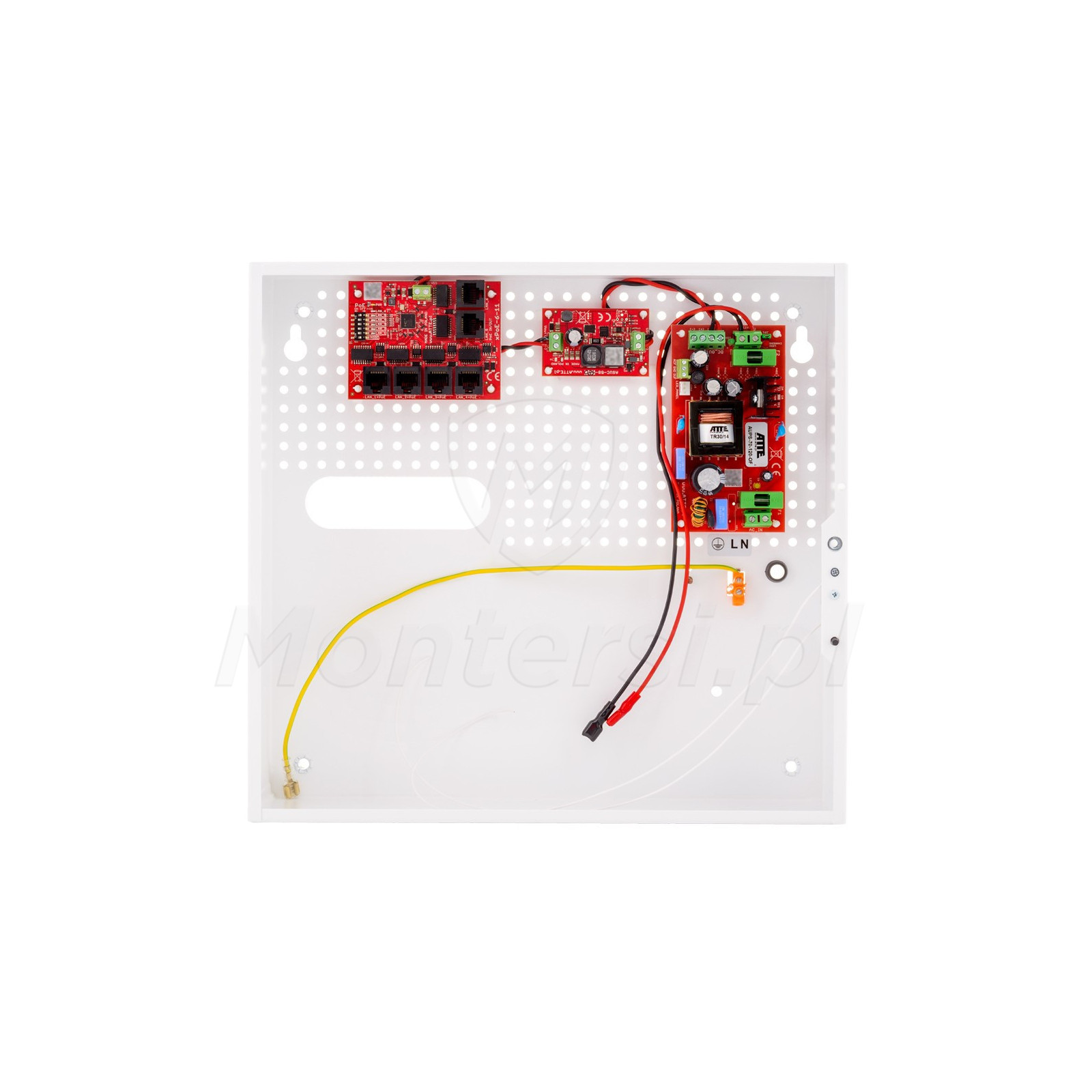

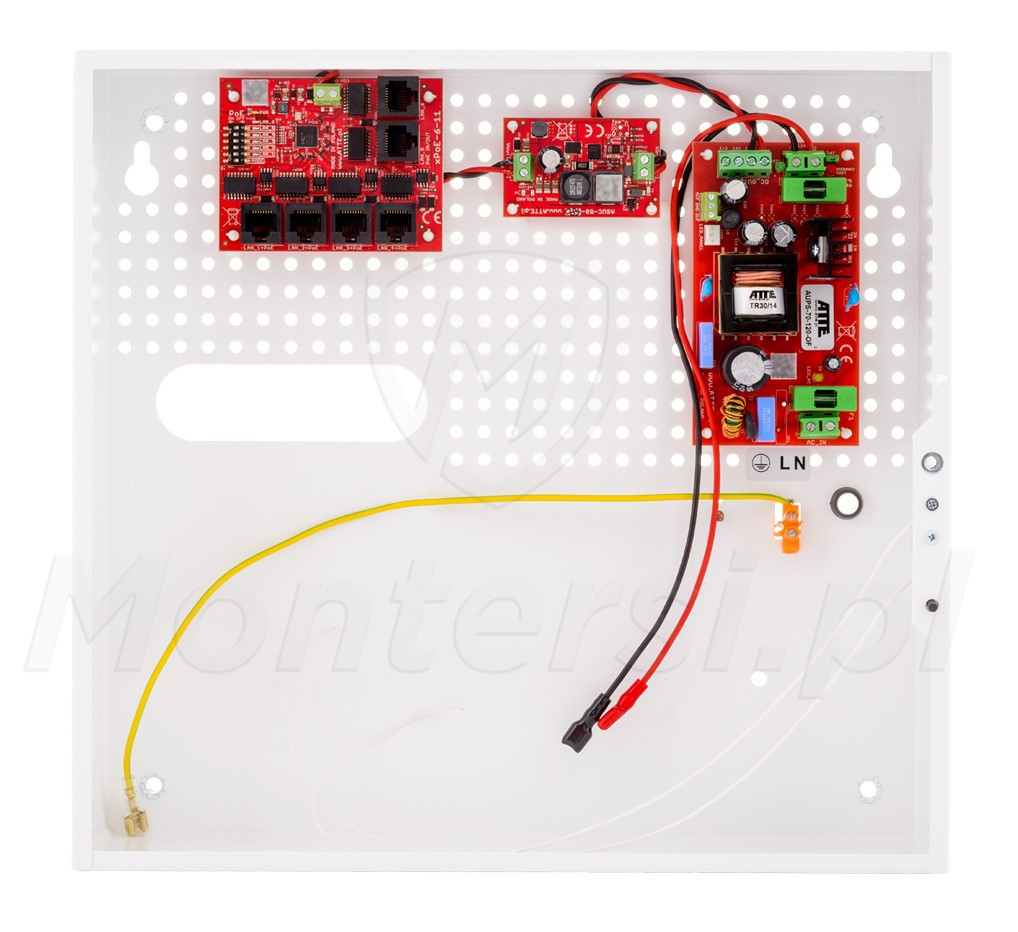

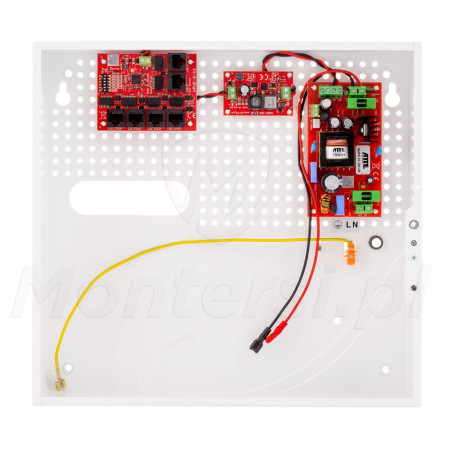

IPUPS-5-11-F - Zasilacz buforowy 5x PoE, 1x UPLINK, 72W, IP20, ATTE

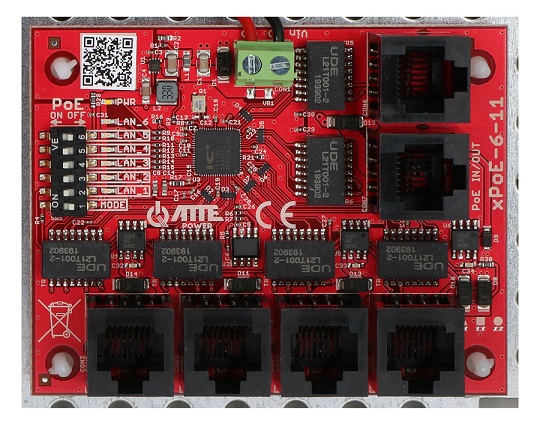

Switch xPoE-6-11-OF:

xPoE-6-11-OF - 6-portowy, niezarządzalny switch PoE, dedykowany do pracy w systemie monitoringu IP. Niezawodny, prosty w obsłudze i uniwersalny, umożliwia transmisję danych i zasilenie do 5 kamer IP PoE. Do elementów wyróżniających switcha można zaliczyć:

• Wbudowane 5 portów PoE fast ethernet (10 / 100 Mb/s), dedykowanych do odbiorników PoE 802.3af / 802.3at / PASSIVE
• Wbudowany 1 port UPLINK fast ethernet (10 / 100 1000 Mb/s), umożliwiające podłączenie urządzeń zewnętrznych takich jak np. rejestrator NVR, router lub kolejny switch
• Moc na pojedynczym porcie PoE: 40 W (70 W na porcie LAN_5 PoE IN/OUT)
• Możliwość pracy w trybie Long Range - max. zasięg do 280 m
• Niezależne zabezpieczenie elektroniczne każdego kanału PoE
• Możliwość wyłączenia zasilania na portach PoE
• Optyczna sygnalizacja zasilania i transmisji danych
• Konstrukcja typu Open Frame

Technologia PoE

Wygodny sposób zasilania kamer

Technologia Power over Ethernet umożliwia jednoczesną transmisję danych i zasilanie kamer PoE po tym samym przewodzie UTP. Ta prosta właściwość niesie ze sobą wiele zalet, do których można zaliczyć:

• Poprawia elastyczność lokowania punktów dostępowych, które nie muszą znajdować się w pobliżu źródła zasilania
• Zmniejsza ilość przewodów niezbędnych do prawidłowego montażu kamer, co może znacznie ułatwić i przyspieszyć proces montażu systemu monitoringu
• Nie wymaga żadnej dodatkowej konfiguracji - po podłączeniu kamery PoE do switcha, ten automatycznie rozpocznie jej zasilanie

Tryb Long Range

Skuteczne zasilanie odległych kamer

Cechą charakterystyczną switcha xPoE-6-11-OF jest możliwość pracy w tzw. trybie Long Range. Pracując w trym trybie, switch może realizować zasilanie kamer IP PoE na odległość dochodzącą nawet do 280 m. Dzięki czemu można go wykorzystać do realizacji zasilania rozległych systemów monitoringu IP. Przykładowo systemu monitoringu parkingu lub placu. Tryby pracy:

• Standard - zasięg transmisji do 100 m na wszystkich portach PoE
• Long Range - zasięg transmisji do 280 m na portach LAN_1...LAN_4 (100 m na LAN_5)

Bezpieczniki elektroniczne

Ochrona podłączonych kamer przed uszkodzeniem

Wszystkie porty PoE są zabezpieczone przy pomocy bezpieczników elektronicznych. Jeżeli natężenie prądu na dowolnym porcie przekroczy dopuszczalny poziom, gwałtownie zwiększają one swoją rezystancje. Uniemożliwiają w ten sposób dalszy wzrost natężenia prądu, przez co chronią podłączone kamery przed spaleniem. Zabezpieczenia elektroniczne zapewniają ciągłość pracy całego systemu w sytuacji zwarcia lub przeciążenia na pojedynczym kanale. Gdy awaria minie, switch automatycznie wraca do normalnego trybu pracy.

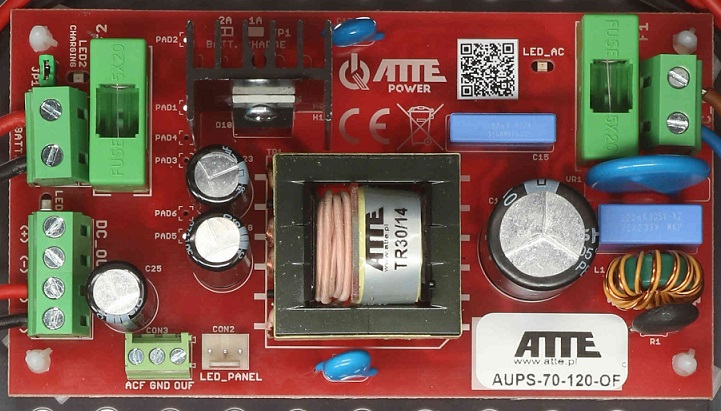

Zasilacz AUPS-70-120-OF:

AUPS-70-120-OF - Impulsowy zasilacz buforowy, dedykowany do realizacji zasilania kamer systemu CCTV (o łącznym poborze mocy 72 W). Cechuje się on stabilnymi parametrami pracy ciągłej, przez co sprawdza się on świetnie w systemach monitoringu, które wymagają bezprzerwowego zasilania. Do cech charakterystycznych zasilacza można zaliczyć:

• Centralne buforowanie zasilania
• Współpraca z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA
• Duża sprawność przekraczająca 90% (niskie nagrzewanie wnętrza zasilacza)
• Szeroki zakres napięcia wejściowego
• Odporność na zakłócenia sieci i krótkie zaniki napięcia
• Konstrukcja typu Open Frame

Zasilacz buforowy

Zasilanie kamer po awarii sieci elektrycznej

Cechą charakterystyczną zasilaczy buforowych jest możliwość współpracy z akumulatorami awaryjnymi. Akumulatory te podtrzymują pracę kamer w przypadku awarii zasilania 230 V AC. Zasilacz automatycznie przełącza się w tryb buforowy, po awarii sieci zasilania. Gdy awaria ustanie, zasilacz wraca do normalnego trybu pracy i rozpoczyna proces ładowania akumulatora. Do dodatkowych zalet zastosowanego obwodu akumulatora można zaliczyć:

• Zabezpieczenie przed odwrotnym podłączeniem akumulatora (bezpiecznik topikowy 6.3 A)
• Zabezpieczenie przed głębokim rozładowaniem akumulatora (odłączenie dla napięcia poniżej 10.2 V)
• Możliwość wyboru prądu ładowania akumulatora przy pomocy zwory: 1 A / 2 A

Sprawność ponad 90%

Wysoka wydajność zasilacza

Dużą zaletą zasilacza AUPS-70-120-OF jest jego wysoka sprawność, przekraczająca 90%. Dzięki czemu, jedynie niewielka część energii jest wydzielana pod postacią ciepła. Co za tym idzie, zasilacz podczas pracy ciągłej nie nagrzewa się do wysokich temperatur i zachowuje stabilne parametry pracy ciągłej.

Wyjścia techniczne

Powiadomienie o ewentualnej awarii

Zasilacz posiada 2 wyjścia techniczne typu otwarty kolektor (OC), o maksymalnym obciążeniu 50 mA. Służą one do sygnalizacji nieprawidłowego działania zasilacza:

• OUF - brak napięcia +DC_OUT
• ACF - brak napięcia AC

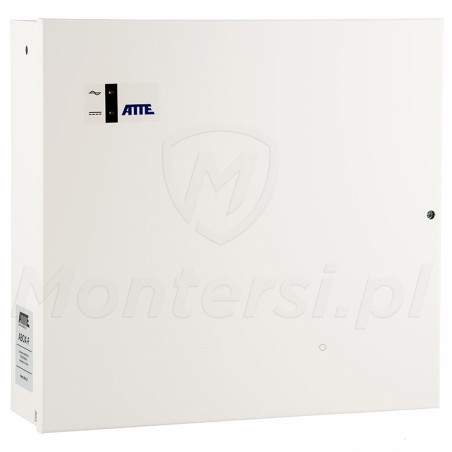

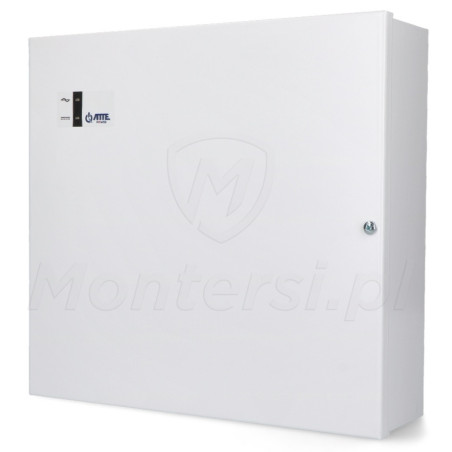

Obudowa ABOX-F

Cały zestaw umieszczony został w obudowie ABOX-F. Jest to wygodne rozwiązanie problemu estetycznej zabudowy urządzeń wewnątrz budynków. Została ona  wykonana z blachy stalowej, lakierowanej proszkowo na biały kolor w wykończeniu półmatowym. Produkcja obudowy z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i dokładność wykonania. Każda z obudów wyposażona została w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Modele dostępne w ofercie posiadają specjalne otworowanie w rastrze 10.8 m. Rozwiązanie to pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.
