IPUPS-16-20-R5U0 - Zasilacz buforowy 16x PoE, 2x UPLINK, 144W, ATTE
Parametry techniczne:
- Napięcie zasilania: 180 - 240 V AC
- Napięcie wyjściowe: Zasilacz: 13.8 V / PoE: 48 V
- Moc zasilacza (max): 144 W (2x 72W)
- Ilość wyjść: 16 PoE 802.3af / 802.3at / PASSIVE
- Sprawność: 90%
- Dedykowany akumulator: 2x 12V / 18Ah
- Prąd ładowania akumulatora: 1 A / 2 A
- Ochrona akumulatora przed odwrotnym podłączeniem: TAK
- Ochrona akumulatora przed rozładowaniem (UVP): TAK
- Zabezpieczenie przeciwzwarciowe (SCP): TAK
- Zabezpieczenie termiczne (OHP): TAK
- Wyjścia techniczne: 2x OC 50 mA
- Obudowa: RACK 19''
- Hermetyczny: NIE

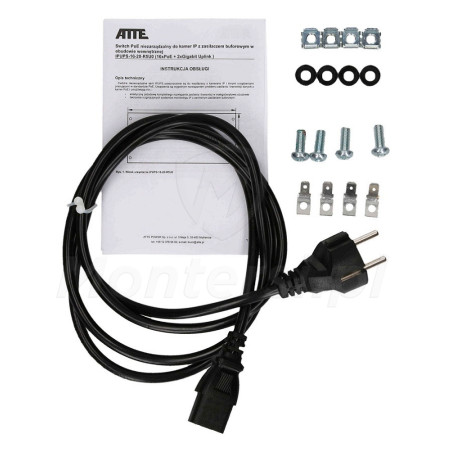

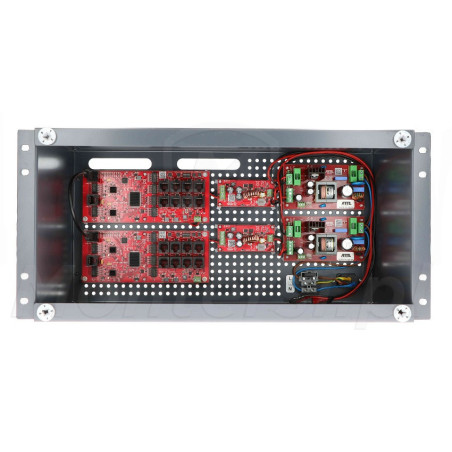

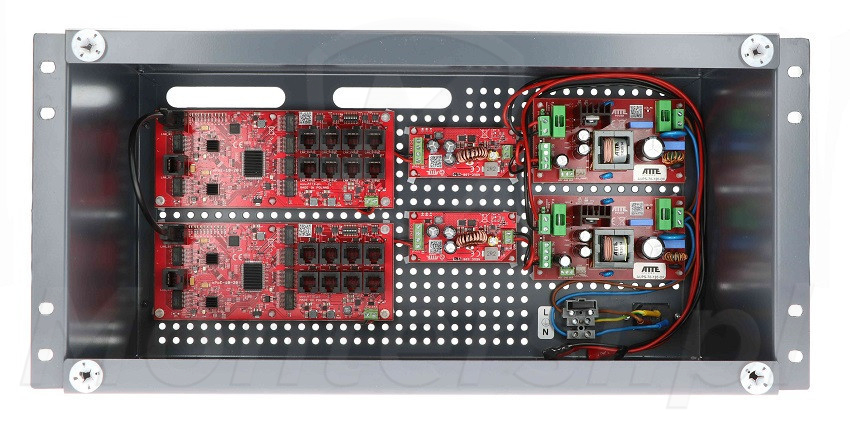

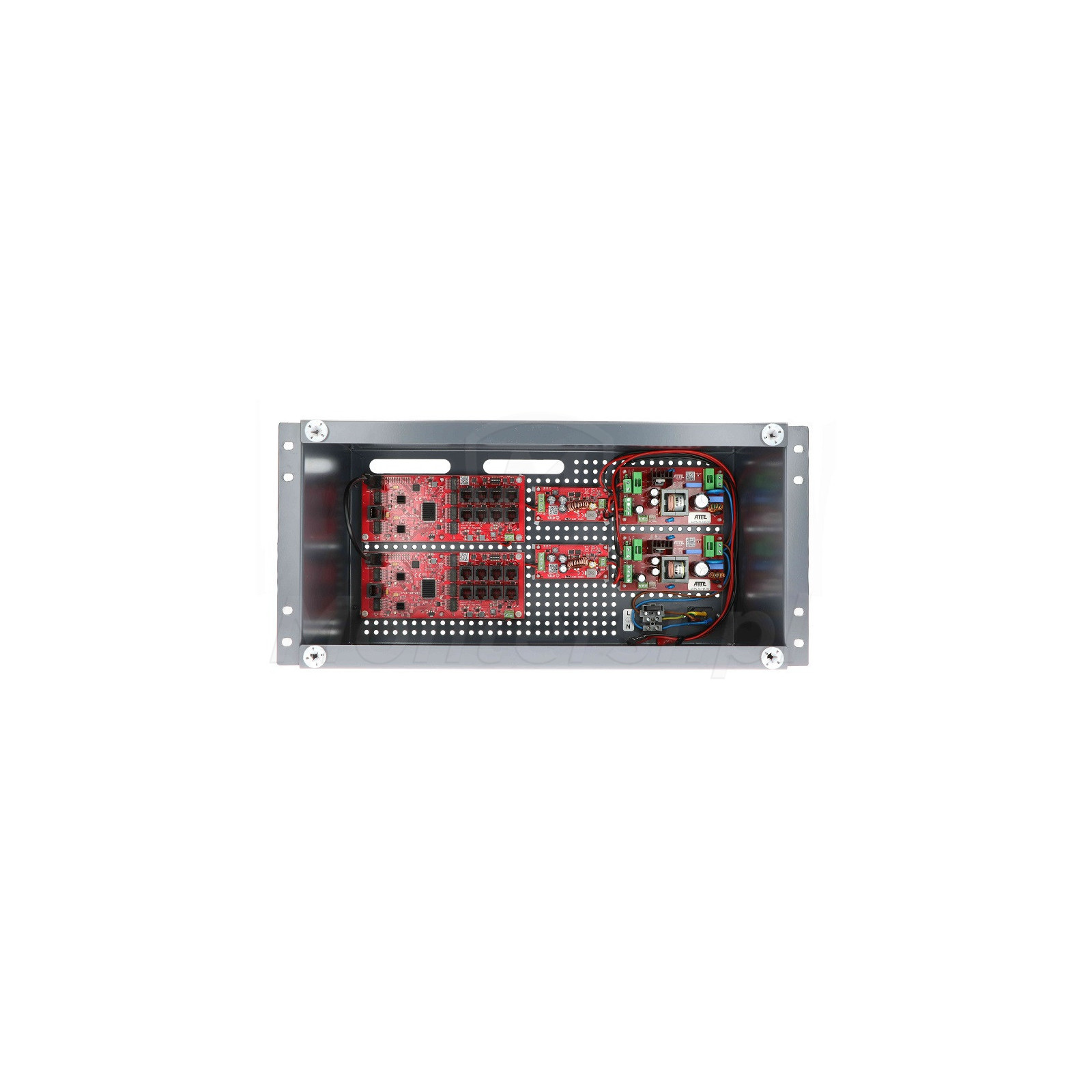

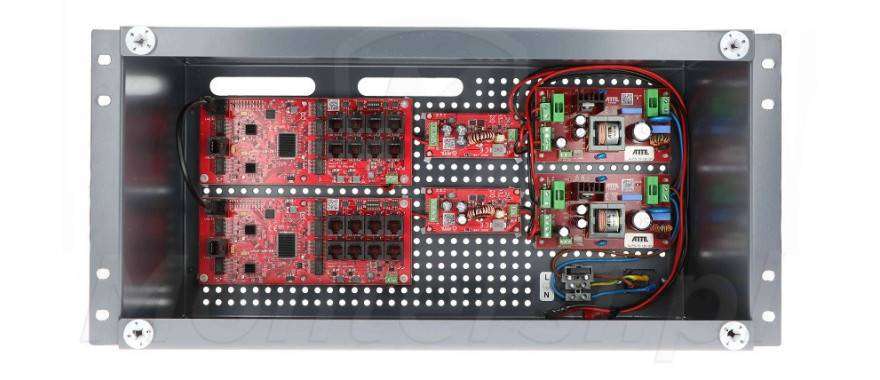

IPUPS-16-20-R5U0 - Zastaw zasilania buforowego w obudowie RACK, dedykowany do realizacji zasilania systemu monitoringu, składającego się z 16 kamer IP PoE. Może on być również wykorzystany do realizacji zasilania innych urządzeń IP PoE 802.3af / 802.3at / PASSIVE. Niezawodny i uniwersalny, sprawdza się świetnie w miejscach takich jak np. domy, mieszkania, sklepy, pomieszczenia biurowe lub nieduże magazyny. W skład zestawu wchodzą:
- 2 zasilacze buforowe AUPS-70-120-OF
- 2 przetwornice napięcia ASUC-100-480-OF
- 2 switche PoE xPoE-10-20-OF
- Obudowa montażowa ABOX-R5U0
Do cech charakterystycznych zestawu zasilania buforowego IPUPS-16-20-H można zaliczyć:
- Możliwość zasilania i transmisji danych z kamer wysokiej rozdzielczości 4K Ultra HD
- Wbudowane 16 portów PoE fast ethernet i 2 porty UPLINK gigabit ethernet
- Elektroniczne zabezpieczenie każdego portu PoE
- Zasilanie urządzeń elektrycznych o maksymalnym pobore mocy 144 W
- Wysoka sprawność zasilaczy, na poziomie > 90%
- Wygodny montaż w szafie standardu RACK 19"

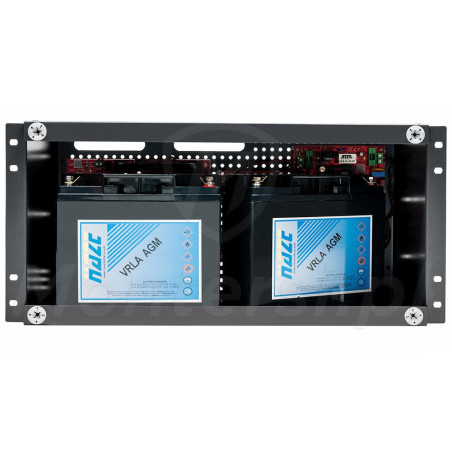

- Miejsce na 2 akumulatory 18 Ah
- Możliwość rozbudowy systemu zasilania przez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
Uwagi:
- Do zestawu nie zostały dołączone akumulatory.
- Napięcie na wyjściu zasilacza 13.8 V ( podłączenie rejestratora po zastosowaniu przetwornicy AVC-30-120-OF )
Parametry techniczne:
Parametry techniczne:
- Napięcie zasilania: 180 - 240 V AC
- Napięcie wyjściowe: Zasilacz: 13.8 V / PoE: 48 V
- Moc zasilacza (max): 144 W (2x 72W)
- Ilość wyjść: 16 PoE 802.3af / 802.3at / PASSIVE
- Sprawność: 90%
- Dedykowany akumulator: 2x 12V / 18Ah
- Prąd ładowania akumulatora: 1 A / 2 A
- Ochrona akumulatora przed odwrotnym podłączeniem: TAK
- Ochrona akumulatora przed rozładowaniem (UVP): TAK
- Zabezpieczenie przeciwzwarciowe (SCP): TAK
- Zabezpieczenie termiczne (OHP): TAK
- Wyjścia techniczne: 2x OC 50 mA
- Obudowa: RACK 19''
- Hermetyczny: NIE
- Klasa szczelności: IP20
- Temperatura pracy: -10...+40 °C
- Wymiary: 440 x 220 x 180 mm
- Waga: 3.5 kg

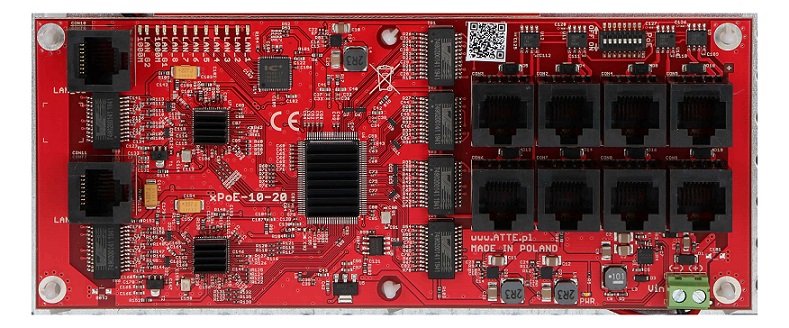

Switch xPoE-10-20-OF:
xPoE-10-20-OF - 10-portowy, niezarządzalny switch PoE, dedykowany do pracy w systemie monitoringu IP. Niezawodny, prosty w obsłudze i uniwersalny, umożliwia transmisję danych i zasilenie do 8 kamer IP PoE. Do elementów wyróżniających switcha można zaliczyć:
- Wbudowane 8 portów PoE fast ethernet (10 / 100 Mb/s), dedykowanych do odbiorników PoE 802.3af / 802.3at / PASSIVE (max. 40 W na pojedynczym porcie)
- Wbudowane 2 porty UPLINK gigabit ethernet (10 / 100 / 1000 Mb/s), umożliwiające podłączenie urządzeń zewnętrznych takich jak np. rejestrator NVR, router lub kolejny switch (dla zestawu zasilania IPUS-16-20-H dostępne są porty UPLINK)
- Możliwość zasilania i transmisji danych z kamer wysokiej rozdzielczości 4K Ultra HD
- Niezależne zabezpieczenie elektroniczne każdego kanału PoE
- Możliwość wyłączenia zasilania na portach PoE
- Optyczna sygnalizacja zasilania i transmisji danych
- Konstrukcja typu Open Frame
Technologia PoE
Wygodny sposób zasilania kamer
Technologia Power over Ethernet umożliwia jednoczesną transmisję danych i zasilanie kamer PoE po tym samym przewodzie UTP. Ta prosta właściwość niesie ze sobą wiele zalet, do których można zaliczyć:
- Poprawia elastyczność lokowania punktów dostępowych, które nie muszą znajdować się w pobliżu źródła zasilania
- Zmniejsza ilość przewodów niezbędnych do prawidłowego montażu kamer, co może znacznie ułatwić i przyspieszyć proces montażu systemu monitoringu
- Nie wymaga żadnej dodatkowej konfiguracji - po podłączeniu kamery PoE do switcha, ten automatycznie rozpocznie jej zasilanie
Bezpieczniki elektroniczne
Ochrona podłączonych kamer przed uszkodzeniem
Wszystkie porty PoE switcha xPoE-10-20-OF są zabezpieczone przy pomocy bezpieczników elektronicznych. Jeżeli natężenie prądu na dowolnym porcie przekroczy dopuszczalny poziom, gwałtownie zwiększają one swoją rezystancje. Uniemożliwiają w ten sposób dalszy wzrost natężenia prądu, przez co chronią podłączone kamery przed spaleniem. Zabezpieczenia elektroniczne zapewniają ciągłość pracy całego systemu w sytuacji zwarcia lub przeciążenia na pojedynczym kanale. Gdy awaria minie, switch automatycznie wraca do normalnego trybu pracy.

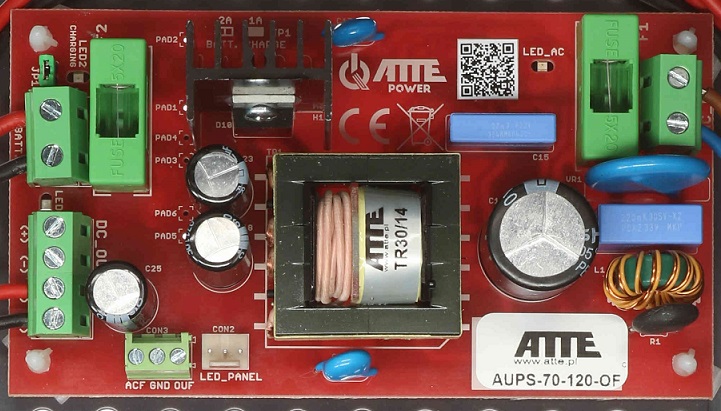

Zasilacz AUPS-70-120-OF:
AUPS-70-120-OF - Impulsowy zasilacz buforowy, dedykowany do realizacji zasilania kamer systemu CCTV (o łącznym poborze mocy 72 W). Cechuje się on stabilnymi parametrami pracy ciągłej, przez co sprawdza się on świetnie w systemach monitoringu, które wymagają bezprzerwowego zasilania. Do cech charakterystycznych zasilacza można zaliczyć:
- Centralne buforowanie zasilania
- współpraca z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA
- Duża sprawność przekraczająca 90% (niskie nagrzewanie wnętrza zasilacza)
- Szeroki zakres napięcia wejściowego
- Odporność na zakłócenia sieci i krótkie zaniki napięcia
- Konstrukcja typu Open Frame
Zasilacz buforowy
Zasilanie kamer po awarii sieci elektrycznej
Cechą charakterystyczną zasilaczy buforowych jest możliwość współpracy z akumulatorami awaryjnymi. Akumulatory te podtrzymują pracę kamer w przypadku awarii zasilania 230 V AC. Zasilacz automatycznie przełącza się w tryb buforowy, po awarii sieci zasilania. Gdy awaria ustanie, zasilacz wraca do normalnego trybu pracy i rozpoczyna proces ładowania akumulatora. Do dodatkowych zalet zastosowanego obwodu akumulatora można zaliczyć:
- Zabezpieczenie przed odwrotnym podłączeniem akumulatora (bezpiecznik topikowy 6.3 A)
- Zabezpieczenie przed głębokim rozładowaniem akumulatora (odłączenie dla napięcia poniżej 10.2 V)
- Możliwość wyboru prądu ładowania akumulatora przy pomocy zwory: 1 A / 2 A
Sprawność ponad 90%
Wysoka wydajność zasilacza
Dużą zaletą zasilacza AUPS-70-120-OF jest jego wysoka sprawność, przekraczająca 90%. Dzięki czemu, jedynie niewielka część energii jest wydzielana pod postacią ciepła. Co za tym idzie, zasilacz podczas pracy ciągłej nie nagrzewa się do wysokich temperatur i zachowuje stabilne parametry pracy ciągłej.
Wyjścia techniczne
Powiadomienie o ewentualnej awarii
Zasilacz posiada 2 wyjścia techniczne typu otwarty kolektor (OC), o maksymalnym obciążeniu 50 mA. Służą one do sygnalizacji nieprawidłowego działania zasilacza:
- OUF - brak napięcia +DC_OUT
- ACF - brak napięcia AC

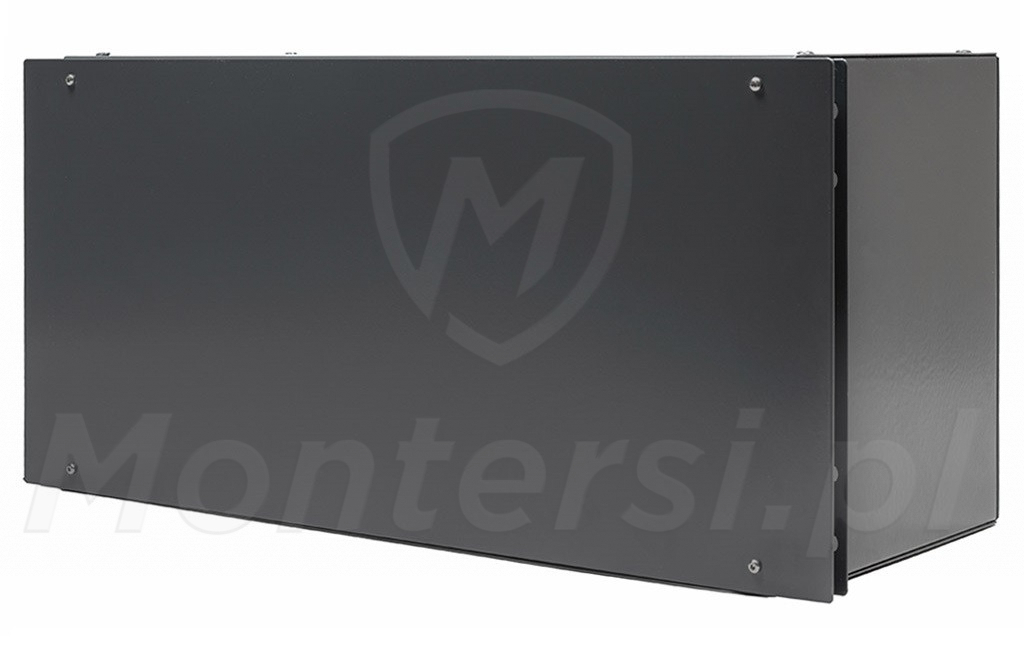

Obudowa ABOX-R5U0:

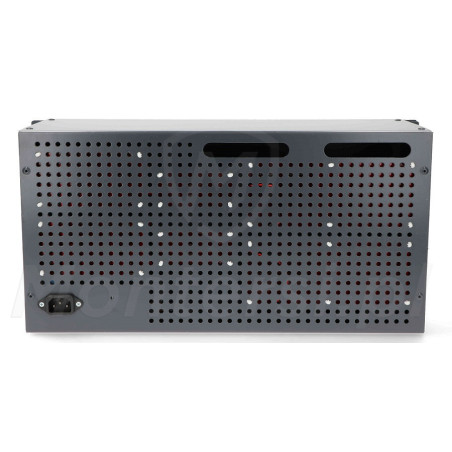

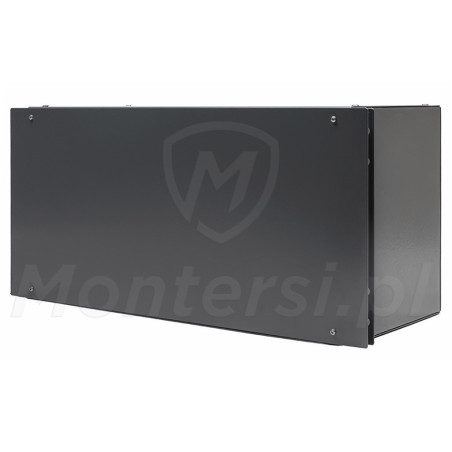

ABOX-R5U0 - Obudowa integrująca system zasilana IPUPS-16-20, dedykowana do montażu w szafie standardu RACK 19". Sprawdza się ona świetnie w profesjonalnych, zintegrowanych systemach CCTV - systemach w których wszystkie kluczowe elementy są montowane w jednej szafie. Takie rozwiązanie umożliwia utrzymanie wysokiego standardu instalacji i jednocześnie ułatwia późniejsze zarządzanie systemem i wprowadzanie zmian. Do cech charakterystycznych obudowy można zaliczyć:
- Korpus wykonany z blachy stalowej, a pokrywa maskująca z blachy aluminiowej (malowane proszkowo w kolorze grafitowym)
- Wygodny montaż i demontaż pokrywy maskującej (na wciski)
- Wbudowane złącze i kostka elektryczna z bezpiecznikiem
- Miejsce na 2 akumulatory 18 Ah
- Specjalne otworowanie w rastrze 10.8 mm
