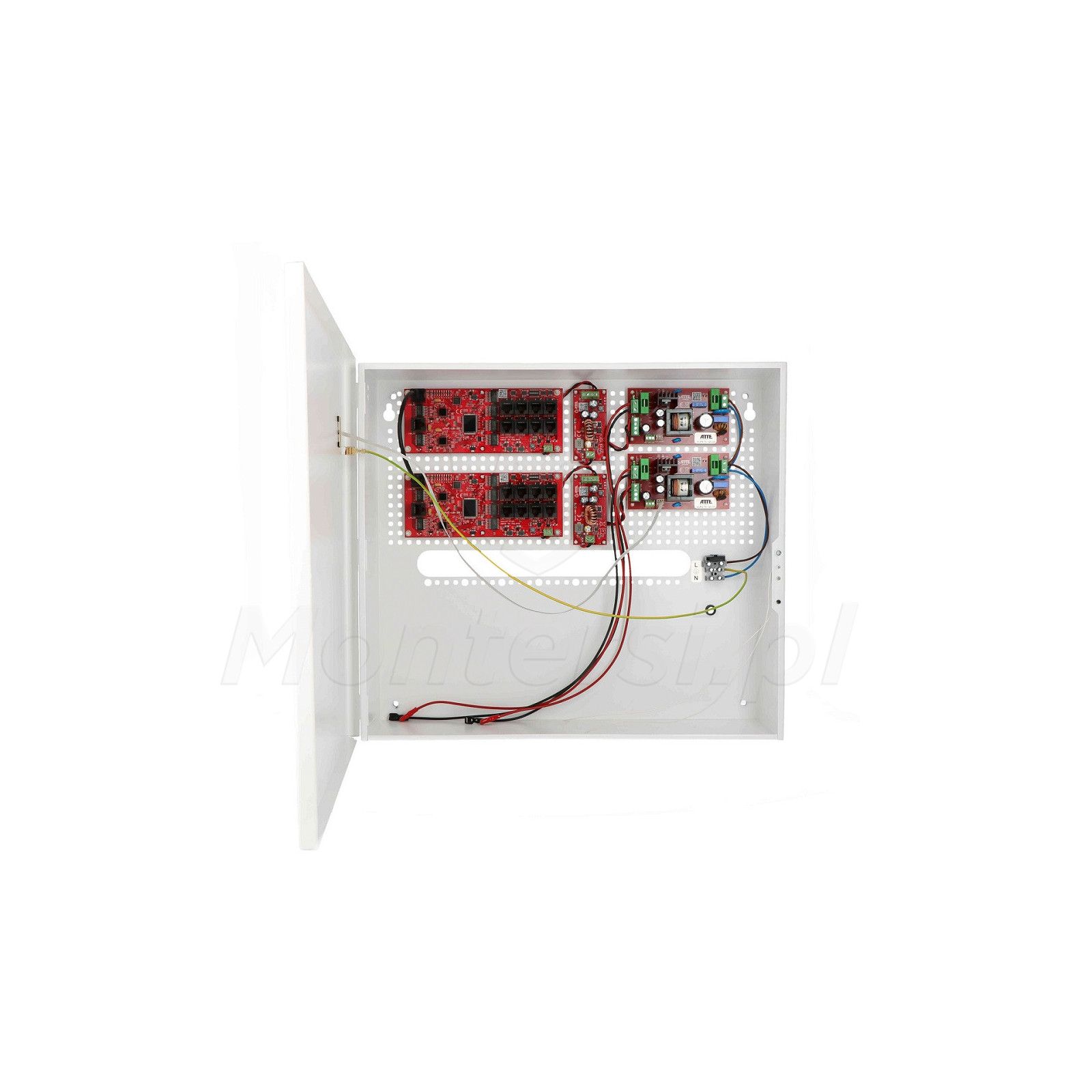

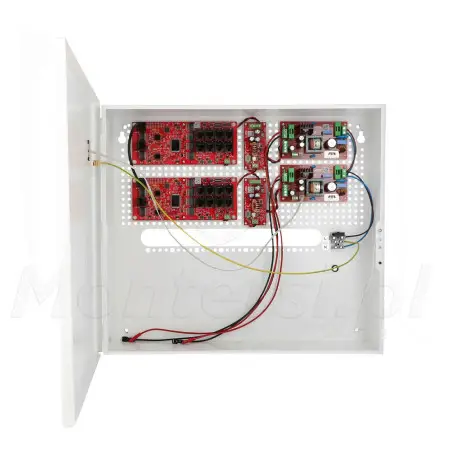

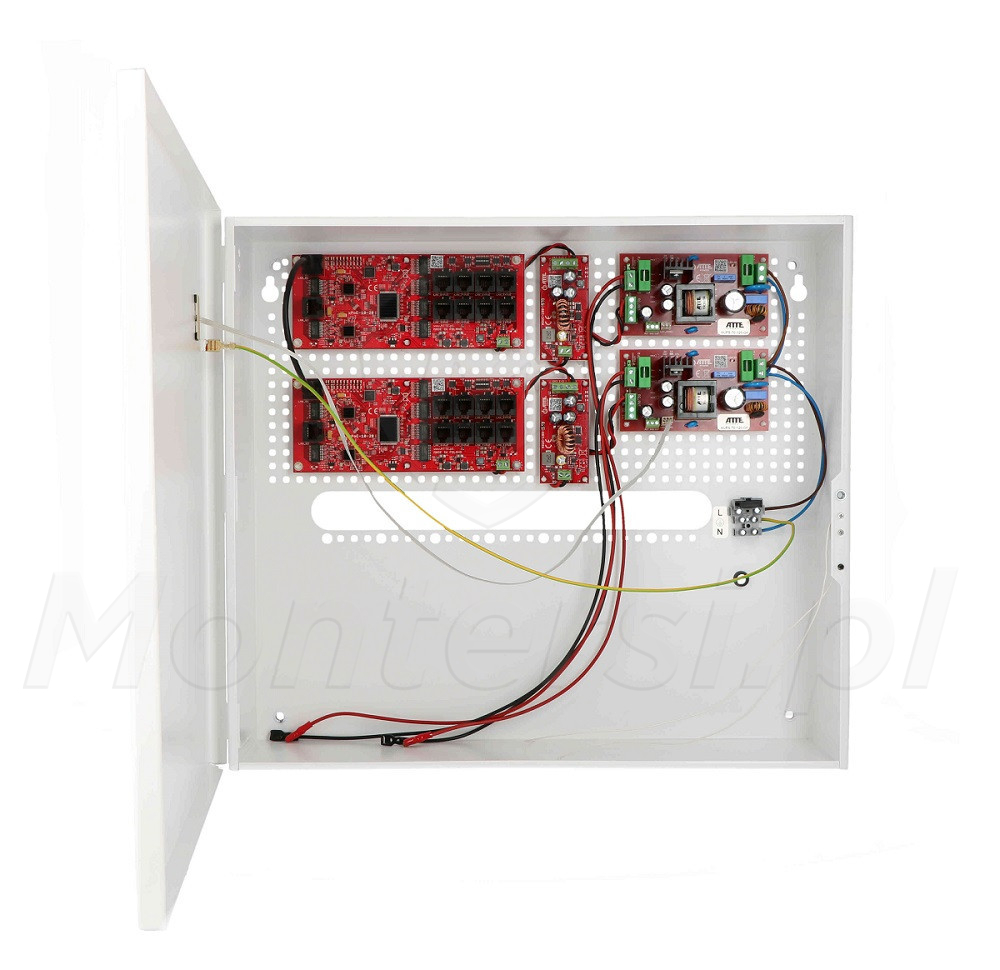

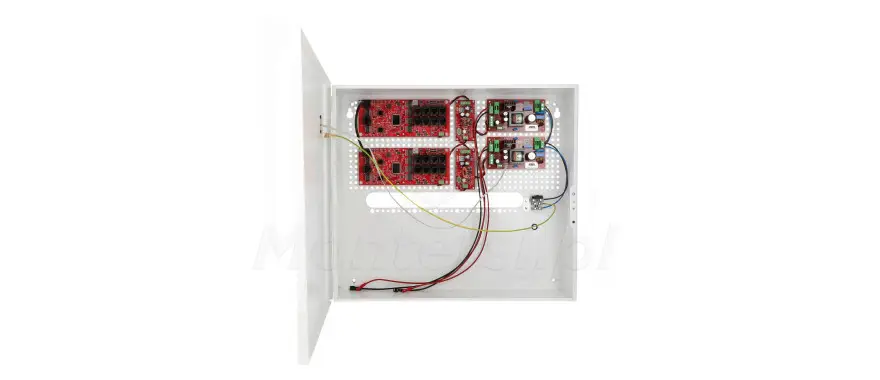

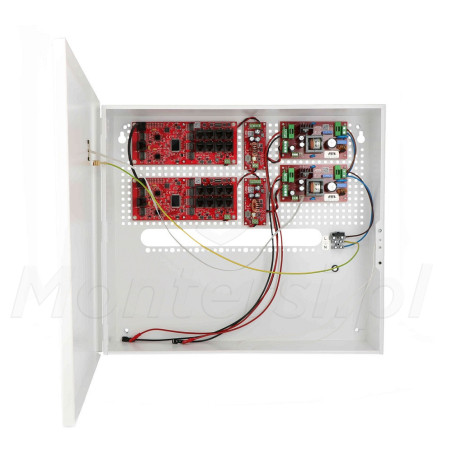

IPUPS-16-20-H - Zasilacz buforowy 16x PoE, 2x UPLINK, 144W, ATTE

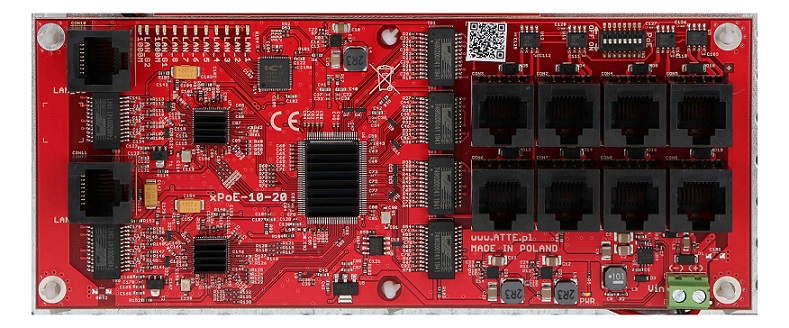

Switch xPOE-10-20-OF:

xPoE-10-20-OF - 10-portowy, niezarządzalny switch PoE, dedykowany do pracy w systemie monitoringu IP. Niezawodny, prosty w obsłudze i uniwersalny, umożliwia transmisję danych i zasilenie do 8 kamer IP PoE. Do elementów wyróżniających switcha można zaliczyć:

• Wbudowane 8 portów PoE fast ethernet (10 / 100 Mb/s), dedykowanych do odbiorników PoE 802.3af / 802.3at / PASSIVE (max. 40 W na pojedynczym porcie)
• Wbudowane 2 porty UPLINK gigabit ethernet (10 / 100 / 1000 Mb/s), umożliwiające podłączenie urządzeń zewnętrznych takich jak np. rejestrator NVR, router lub kolejny switch (dla zestawu zasilania IPUS-16-20-H dostępne są porty UPLINK)
• Możliwość zasilania i transmisji danych z kamer wysokiej rozdzielczości 4K Ultra HD
• Niezależne zabezpieczenie elektroniczne każdego kanału PoE
• Możliwość wyłączenia zasilania na portach PoE
• Optyczna sygnalizacja zasilania i transmisji danych
• Konstrukcja typu Open Frame

Technologia PoE

Wygodny sposób zasilania kamer

Technologia Power over Ethernet umożliwia jednoczesną transmisję danych i zasilanie kamer PoE po tym samym przewodzie UTP. Ta prosta właściwość niesie ze sobą wiele zalet, do których można zaliczyć:

• Poprawia elastyczność lokowania punktów dostępowych, które nie muszą znajdować się w pobliżu źródła zasilania
• Zmniejsza ilość przewodów niezbędnych do prawidłowego montażu kamer, co może znacznie ułatwić i przyspieszyć proces montażu systemu monitoringu
• Nie wymaga żadnej dodatkowej konfiguracji - po podłączeniu kamery PoE do switcha, ten automatycznie rozpocznie jej zasilanie

Bezpieczniki elektroniczne

Ochrona podłączonych kamer przed uszkodzeniem

Wszystkie porty PoE switcha xPoE-10-20-OF są zabezpieczone przy pomocy bezpieczników elektronicznych. Jeżeli natężenie prądu na dowolnym porcie przekroczy dopuszczalny poziom, gwałtownie zwiększają one swoją rezystancje. Uniemożliwiają w ten sposób dalszy wzrost natężenia prądu, przez co chronią podłączone kamery przed spaleniem. Zabezpieczenia elektroniczne zapewniają ciągłość pracy całego systemu w sytuacji zwarcia lub przeciążenia na pojedynczym kanale. Gdy awaria minie, switch automatycznie wraca do normalnego trybu pracy.

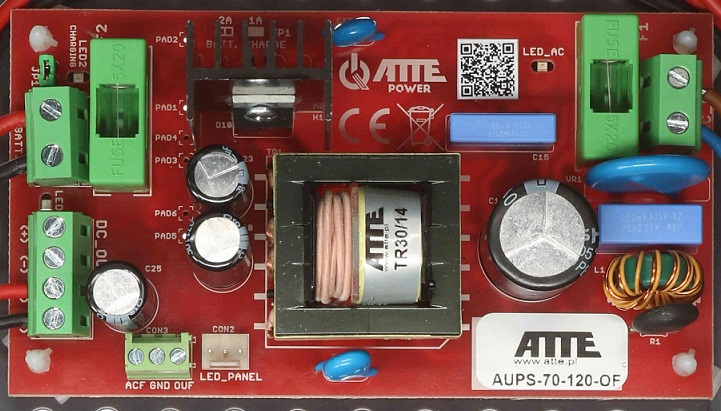

Zasilacz AUPS-70-120-OF:

AUPS-70-120-OF - Impulsowy zasilacz buforowy, dedykowany do realizacji zasilania kamer systemu CCTV (o łącznym poborze mocy 72 W). Cechuje się on stabilnymi parametrami pracy ciągłej, przez co sprawdza się on świetnie w systemach monitoringu, które wymagają bezprzerwowego zasilania. Do cech charakterystycznych zasilacza można zaliczyć:

• Centralne buforowanie zasilania
• Współpraca z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA
• Duża sprawność przekraczająca 90% (niskie nagrzewanie wnętrza zasilacza)
• Szeroki zakres napięcia wejściowego
• Odporność na zakłócenia sieci i krótkie zaniki napięcia
• Konstrukcja typu Open Frame

Zasilacz buforowy

Zasilanie kamer po awarii sieci elektrycznej

Cechą charakterystyczną zasilaczy buforowych jest możliwość współpracy z akumulatorami awaryjnymi. Akumulatory te podtrzymują pracę kamer w przypadku awarii zasilania 230 V AC. Zasilacz automatycznie przełącza się w tryb buforowy, po awarii sieci zasilania. Gdy awaria ustanie, zasilacz wraca do normalnego trybu pracy i rozpoczyna proces ładowania akumulatora. Do dodatkowych zalet zastosowanego obwodu akumulatora można zaliczyć:

• Zabezpieczenie przed odwrotnym podłączeniem akumulatora (bezpiecznik topikowy 6.3 A)
• Zabezpieczenie przed głębokim rozładowaniem akumulatora (odłączenie dla napięcia poniżej 10.2 V)
• Możliwość wyboru prądu ładowania akumulatora przy pomocy zwory: 1 A / 2 A

Sprawność ponad 90%

Wysoka wydajność zasilacza

Dużą zaletą zasilacza AUPS-70-120-OF jest jego wysoka sprawność, przekraczająca 90%. Dzięki czemu, jedynie niewielka część energii jest wydzielana pod postacią ciepła. Co za tym idzie, zasilacz podczas pracy ciągłej nie nagrzewa się do wysokich temperatur i zachowuje stabilne parametry pracy ciągłej.

Wyjścia techniczne

Powiadomienie o ewentualnej awarii

Zasilacz posiada 2 wyjścia techniczne typu otwarty kolektor (OC), o maksymalnym obciążeniu 50 mA. Służą one do sygnalizacji nieprawidłowego działania zasilacza:

• OUF - brak napięcia +DC_OUT
• ACF - brak napięcia AC

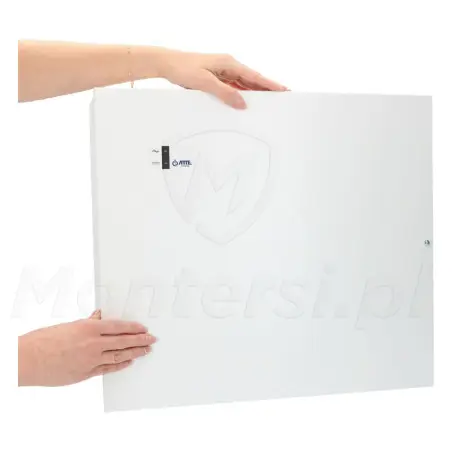

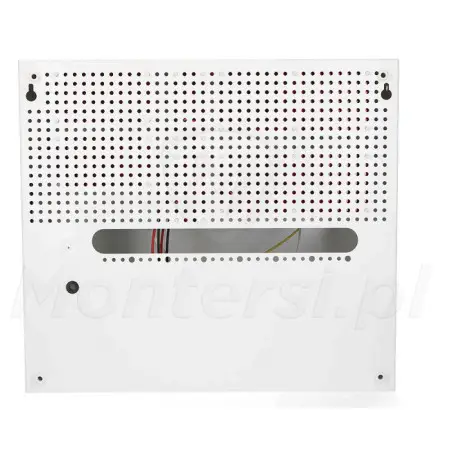

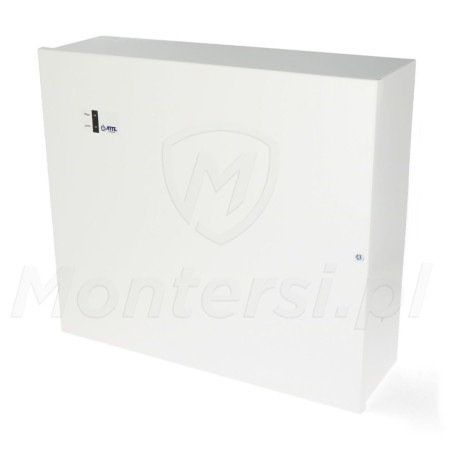

Obudowa ABOX-H:

ABOX-H - Duża, wewnętrzna obudowa, służąca do integracji urządzeń systemu zasilania lub estetycznej zabudowy urządzeń elektrycznych. Do jej cech wyróżniających można zaliczyć:

• Wykonana z blachy stalowej 0.8 mm, malowanej proszkowo w kolorze białym
• Dedykowana do montażu natynkowego (otwory montażowe 6 mm)
• Dystans od ściany i przepusty kablowe z tylu obudowy, umożliwiające wygodne wprowadzenie przewodów
• Zdejmowane drzwiczki, zamykanie na śrubę i tamper otwarcia

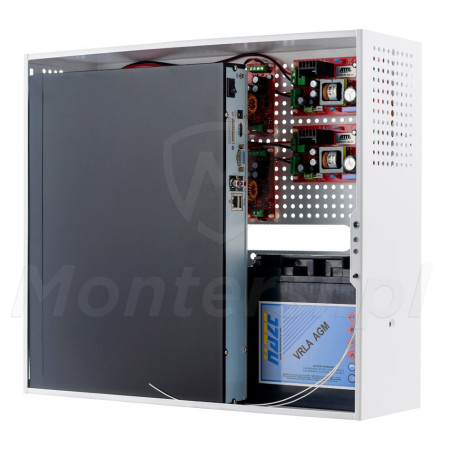

• Duże wymiary, dzięki którym we wnętrzu obudowy można umieścić rejestrator NVR i 2 akumulatory 18 Ah
• Stopień ochrony IP20 i specjalne otworowanie w rastrze 10.8 mm
