IP-8-20-R5U0 - Zasilacz impulsowy 8x PoE, 2x UPLINK, 96W, RACK, ATTE

Kod: 31965

Parametry techniczne:

Napięcie zasilania: 180 - 240 V AC
Napięcie wyjściowe: 48 V
Moc zasilacza (max): 96 W
Ilość wyjść: 8 PoE 802.3af / 802.3at / PASSIVE
Sprawność: 90%
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie termiczne (OHP): TAK
Hermetyczny: NIE
Klasa szczelności: IP20
Temperatura pracy: -25...+40 °C
Wymiary: 390 x 390 x 60 mm
Waga: 4.26 kg

Na zamówienie

Czas realizacji:

72h

1 474,77 zł

netto: 1 199,00 zł

Darmowa dostawa

Opis produktu
Załączniki

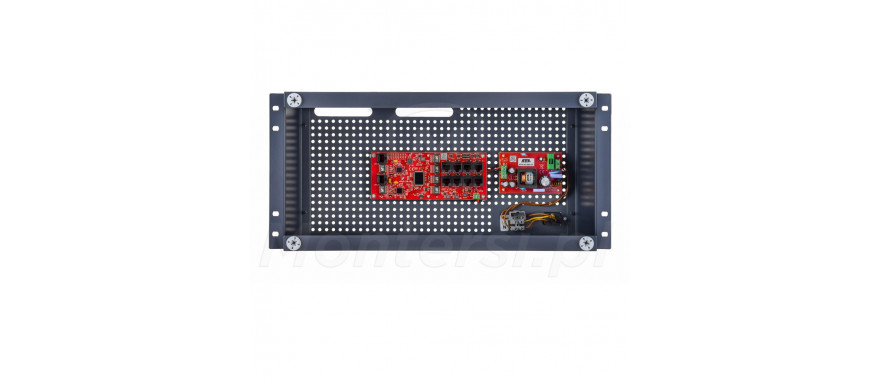

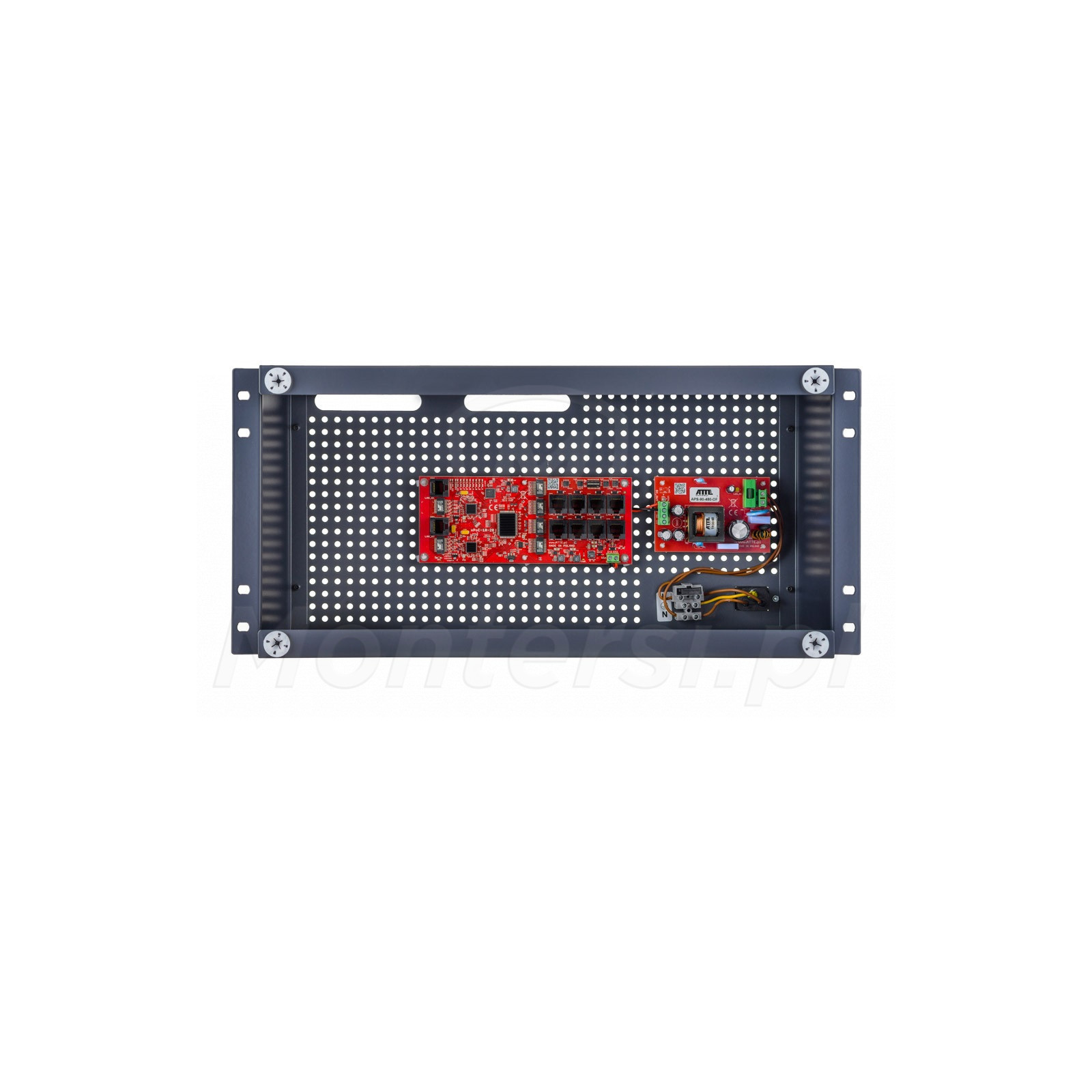

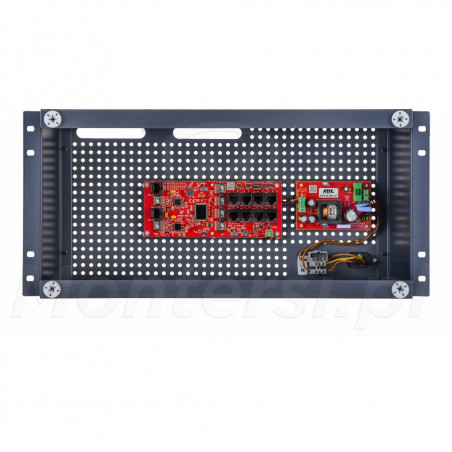

IP-8-20-R5U0 - Gotowy zestaw zasilania, dedykowany do pracy w systemie monitoringu IP (zasilanie max. 8 kamer IP PoE). Niezawodny i uniwersalny, sprawdza się świetnie w miejscach takich jak np. domy, mieszkania, sklepy, pomieszczenia biurowe lub nieduże magazyny. W skład zestawu wchodzą:

Zasilacz impulsowy APS-90-480-OF
Switch PoE xPoE-10-20-OF
Obudowa ABOX-R5U0

Do cech charakterystycznych zestawu zasilania IP-8-20-R5U0 można zaliczyć:

Możliwość zasilania i transmisji danych z kamer wysokiej rozdzielczości 4K Ultra HD
Wbudowane 8 portów PoE fast ethernet i 2 porty UPLINK gigabit ethernet
Możliwość zasilania odbiorników PoE 802.3af / 802.3at / PASSIVE
Elektroniczne zabezpieczenie każdego portu PoE
Zasilanie urządzeń elektrycznych o maksymalnym poborze mocy 96 W (moc wyjściowa zasilacza)
Wysoka sprawność zasilaczy, na poziomie > 90%
Możliwość rozbudowy systemu zasilania przez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
Montaż modułów w dowolnej, otworowanej części obudowy ( system rastrowy)

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 180 - 240 V AC
Napięcie wyjściowe: 48 V
Moc zasilacza (max): 96 W
Ilość wyjść: 8 PoE 802.3af / 802.3at / PASSIVE
Sprawność: 90%
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie termiczne (OHP): TAK
Hermetyczny: NIE
Klasa szczelności: IP20
Temperatura pracy: -25...+40 °C
Wymiary: 390 x 390 x 60 mm
Waga: 4.26 kg

Switch xPOE-10-20-OF:

xPoE-10-20-OF - 10-portowy, niezarządzalny switch PoE, dedykowany do pracy w systemie monitoringu IP. Niezawodny, prosty w obsłudze i uniwersalny, umożliwia transmisję danych i zasilenie do 8 kamer IP PoE. Do elementów wyróżniających switcha można zaliczyć:

Wbudowane 8 portów PoE fast ethernet (10 / 100 Mb/s), dedykowanych do odbiorników PoE 802.3af / 802.3at / PASSIVE (max. 40 W na pojedynczym porcie)
Wbudowane 2 porty UPLINK gigabit ethernet (10 / 100 / 1000 Mb/s), umożliwiające podłączenie urządzeń zewnętrznych takich jak np. rejestrator NVR, router lub kolejny switch
Możliwość zasilania i transmisji danych z kamer wysokiej rozdzielczości 4K Ultra HD
Niezależne zabezpieczenie elektroniczne każdego kanału PoE
Możliwość wyłączenia zasilania na portach PoE
Optyczna sygnalizacja zasilania i transmisji danych
Konstrukcja typu Open Frame

Technologia PoE

Wygodny sposób zasilania kamer

Technologia Power over Ethernet umożliwia jednoczesną transmisję danych i zasilanie kamer PoE po tym samym przewodzie UTP. Ta prosta właściwość niesie ze sobą wiele zalet, do których można zaliczyć:

Poprawia elastyczność lokowania punktów dostępowych, które nie muszą znajdować się w pobliżu źródła zasilania
Zmniejsza ilość przewodów niezbędnych do prawidłowego montażu kamer, co może znacznie ułatwić i przyspieszyć proces montażu systemu monitoringu
Nie wymaga żadnej dodatkowej konfiguracji - po podłączeniu kamery PoE do switcha, ten automatycznie rozpocznie jej zasilanie

Bezpieczniki elektroniczne

Ochrona podłączonych kamer przed uszkodzeniem

Wszystkie porty PoE switcha xPoE-10-20-OF są zabezpieczone przy pomocy bezpieczników elektronicznych. Jeżeli natężenie prądu na dowolnym porcie przekroczy dopuszczalny poziom, gwałtownie zwiększają one swoją rezystancje. Uniemożliwiają w ten sposób dalszy wzrost natężenia prądu, przez co chronią podłączone kamery przed spaleniem. Zabezpieczenia elektroniczne zapewniają ciągłość pracy całego systemu w sytuacji zwarcia lub przeciążenia na pojedynczym kanale. Gdy awaria minie, switch automatycznie wraca do normalnego trybu pracy.

Zasilacz APS-90-480-OF:

APS-90-480-OF - Impulsowy zasilacz sieciowy 48 V DC, dedykowany do realizacji zasilania kamer IP PoE (przy współpracy z odpowiednim switche PoE). Zbudowany z wysokiej jakości elementów, cechuje się niezawodnością i stabilnymi pracy. Przez co sprawdza się on świetnie jako element systemu monitoringu CCTV. Do elementów wyróżniających zasilacza można zaliczyć:

Wysokosprawna przetwornica impulsowa, zapewniająca izolację pomiędzy siecią 230 V AC, a wyjściem zasilacza
Wysoka sprawność >90%, dzięki której zasilacz nie nagrzewa się do wysokich temperatur
Odporność na zwarcia i przeciążenia
Odporność na przepięcia zarówno po stronie sieci 230 V AC i wyjścia zasilacza
Konstrukcja typu Open Frame, umożliwiająca zabudowę zasilacza w praktycznie dowolnej obudowie

Obudowa ABOX-R5U0 :

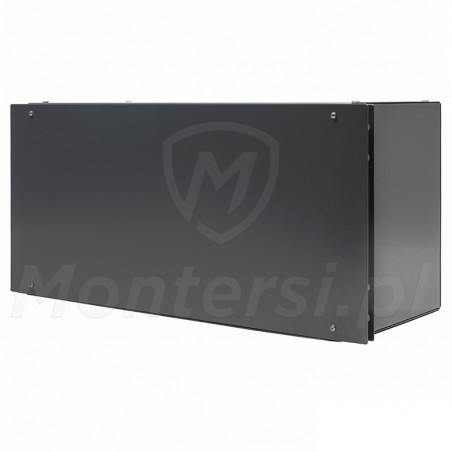

ABOX-R5U0 jest obudowa typu RACK 19", 5U, 180 mm. Pozwala na zabudowę w szafie pełnej oferty produktów ATTE, dotychczas dedykowanej do obudów wewnętrznych i zewnętrznych serii ABOX. Przemyślana konstrukcja pozwala na montaż urządzeń wraz z zasilaniem buforowym. Posiada specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe otworowanie 4.8 mm w rastrze 10.8 mm pozwala na poziomy lub pionowy sposób montażu urządzeń w dowolnej, otworowanej części obudowy.
