IP-5-11-E - Zasilacz impulsowy 5x PoE, 1x UPLINK, 96W, ATTE

Kod: 31942

Parametry techniczne:

Napięcie zasilania: 180 - 240 V AC
Napięcie wyjściowe: 48 V
Moc zasilacza (max): 96 W
Ilość wyjść: 5 PoE 802.3af / 802.3at / PASSIVE
Sprawność: 92% @90W
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie termiczne (OHP): TAK
Hermetyczny: NIE
Klasa szczelności: IP20
Temperatura pracy: -25...+40 °C
Wymiary: 250 x 200 x 85 mm
Waga: 1,47 kg
Gwarancja producenta: 24 miesiące

Dużo

Czas realizacji:

24h

650,67 zł

netto: 529,00 zł

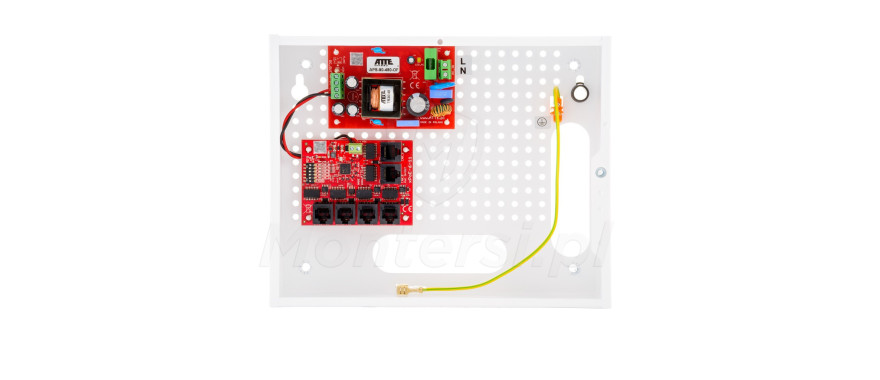

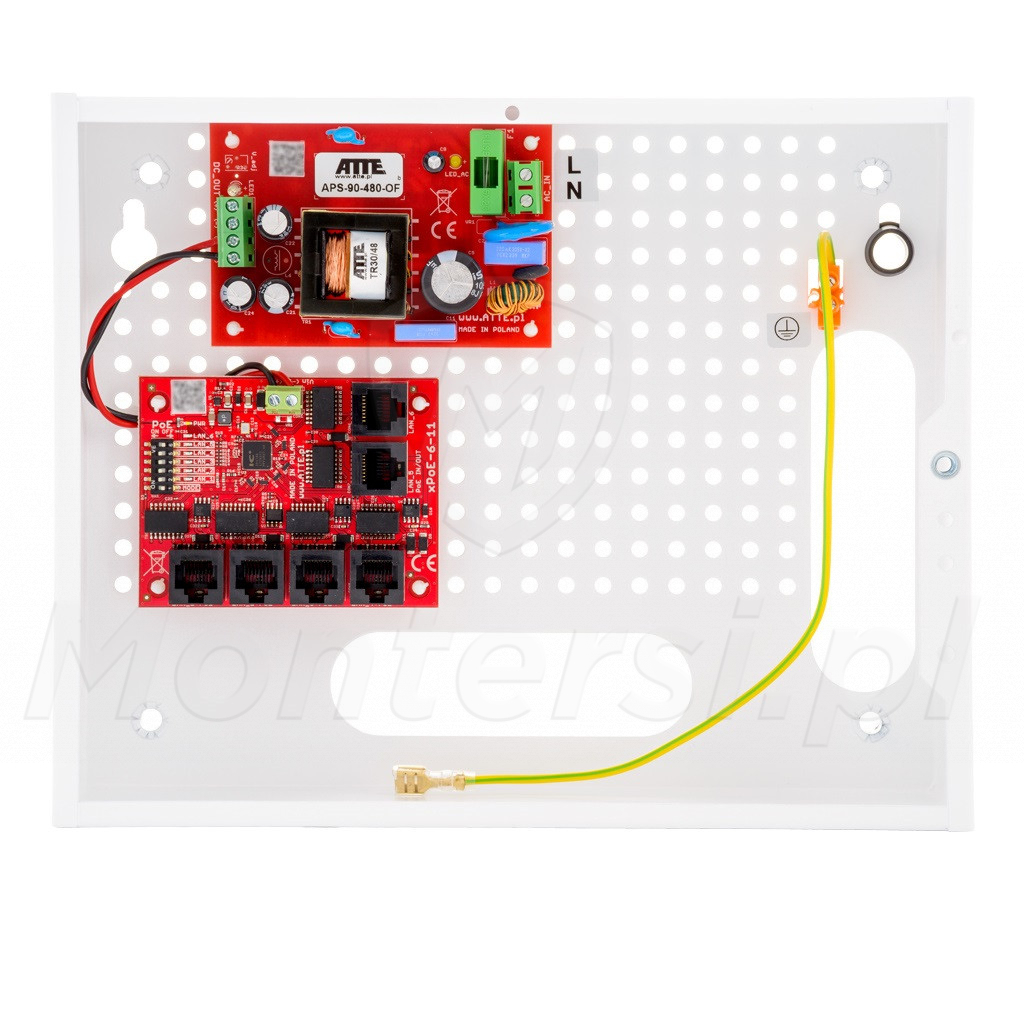

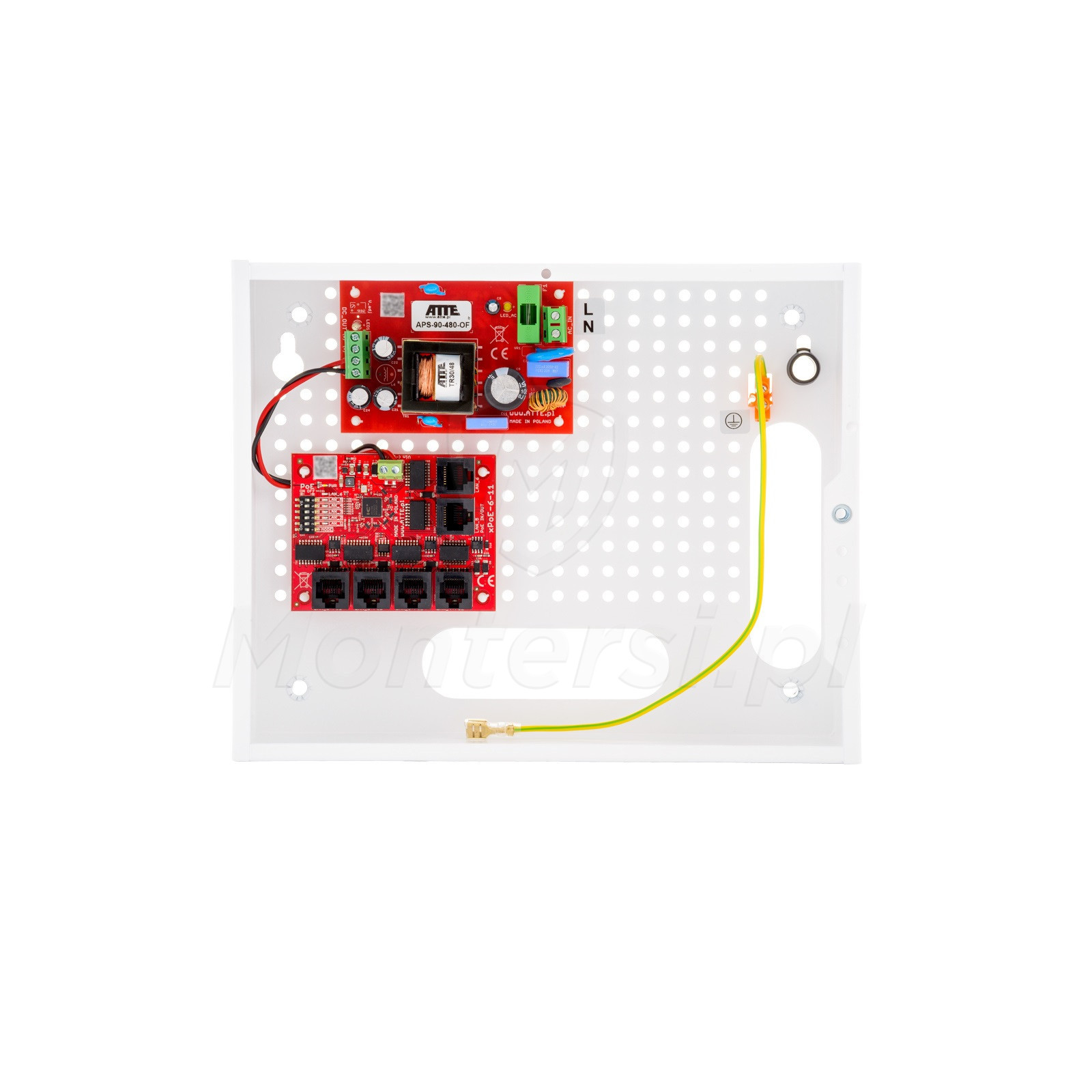

IP-5-11-L2 - Gotowy zestaw zasilania, dedykowany do pracy w systemie monitoringu IP (zasilanie max. 5 kamer IP PoE). Ze względu na możliwość pracy w trybie "Long Range", sprawdza się on świetnie w rozległych systemach monitoringu. Jest on świetnym wyborem do realizacji zasilania kamer zamontowanych np. na parkingu lub innym otwartym placu. W skład zestawu wchodzą:

Zasilacz impulsowy APS-90-480-OF
1 switch PoE xPoE-6-11-OF
Obudowa ABOX-E

Do cech charakterystycznych zestawu zasilania IP-5-11-L2 można zaliczyć:

Wbudowane 5 portów PoE fast ethernet i 1 port UPLINK fast ethernet
Możliwość zasilania do 5 odbiorników PoE 802.3af / 802.3at / PASSIVE
Możliwość pracy w trybie "Long Range" (max. zasięg do 280 m)
Elektroniczne zabezpieczenie każdego portu PoE
Zasilanie urządzeń elektrycznych o maksymalnym poborze mocy 96 W (moc wyjściowa zasilacza)
Wysoka sprawność zasilaczy, na poziomie > 90%
Obudowa z miejscem na akumulator o pojemności 7 Ah
Możliwość rozbudowy systemu zasilania przez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 180 - 240 V AC
Napięcie wyjściowe: 48 V
Moc zasilacza (max): 96 W
Ilość wyjść: 5 PoE 802.3af / 802.3at / PASSIVE
Sprawność: 92% @90W
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie termiczne (OHP): TAK
Hermetyczny: NIE
Klasa szczelności: IP20
Temperatura pracy: -25...+40 °C
Wymiary: 250 x 200 x 85 mm
Waga: 1,47 kg
Gwarancja producenta: 24 miesiące

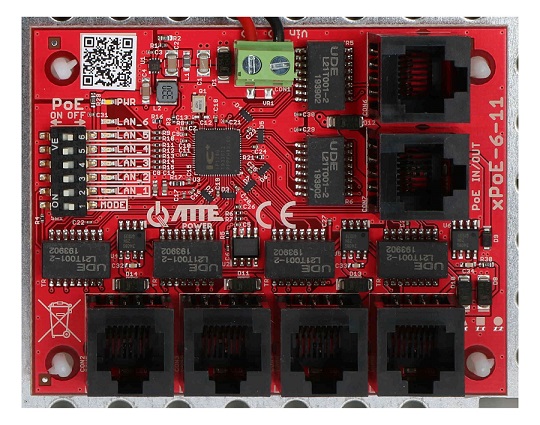

Switch xPoE-6-11-OF:

xPoE-6-11-OF - 6-portowy, niezarządzalny switch PoE, dedykowany do pracy w systemie monitoringu IP. Niezawodny, prosty w obsłudze i uniwersalny, umożliwia transmisję danych i zasilenie do 5 kamer IP PoE. Do elementów wyróżniających switcha można zaliczyć:

Wbudowane 5 portów PoE fast ethernet (10 / 100 Mb/s), dedykowanych do odbiorników PoE 802.3af / 802.3at / PASSIVE
Wbudowany 1 port UPLINK fast ethernet (10 / 100 Mb/s), umożliwiające podłączenie urządzeń zewnętrznych takich jak np. rejestrator NVR, router lub kolejny switch
Moc na pojedynczym porcie PoE: 40 W (70 W na porcie LAN_5 PoE IN/OUT)
Możliwość pracy w trybie Long Range - max. zasięg do 280 m
Niezależne zabezpieczenie elektroniczne każdego kanału PoE
Możliwość wyłączenia zasilania na portach PoE
Optyczna sygnalizacja zasilania i transmisji danych
Konstrukcja typu Open Frame

Technologia PoE

Wygodny sposób zasilania kamer

Technologia Power over Ethernet umożliwia jednoczesną transmisję danych i zasilanie kamer PoE po tym samym przewodzie UTP. Ta prosta właściwość niesie ze sobą wiele zalet, do których można zaliczyć:

Poprawia elastyczność lokowania punktów dostępowych, które nie muszą znajdować się w pobliżu źródła zasilania
Zmniejsza ilość przewodów niezbędnych do prawidłowego montażu kamer, co może znacznie ułatwić i przyspieszyć proces montażu systemu monitoringu
Nie wymaga żadnej dodatkowej konfiguracji - po podłączeniu kamery PoE do switcha, ten automatycznie rozpocznie jej zasilanie

Tryb Long Range

Skuteczne zasilanie odległych kamer

Cechą charakterystyczną switcha xPoE-6-11-OF jest możliwość pracy w tzw. trybie Long Range. Pracując w trym trybie, switch może realizować zasilanie kamer IP PoE na odległość dochodzącą nawet do 280 m. Dzięki czemu można go wykorzystać do realizacji zasilania rozległych systemów monitoringu IP. Przykładowo systemu monitoringu parkingu lub placu. Tryby pracy:

Standard - zasięg transmisji do 100 m na wszystkich portach PoE
Long Range - zasięg transmisji do 280 m na portach LAN_1...LAN_4 (100 m na LAN_5)

Bezpieczniki elektroniczne

Ochrona podłączonych kamer przed uszkodzeniem

Wszystkie porty PoE są zabezpieczone przy pomocy bezpieczników elektronicznych. Jeżeli natężenie prądu na dowolnym porcie przekroczy dopuszczalny poziom, gwałtownie zwiększają one swoją rezystancje. Uniemożliwiają w ten sposób dalszy wzrost natężenia prądu, przez co chronią podłączone kamery przed spaleniem. Zabezpieczenia elektroniczne zapewniają ciągłość pracy całego systemu w sytuacji zwarcia lub przeciążenia na pojedynczym kanale. Gdy awaria minie, switch automatycznie wraca do normalnego trybu pracy.

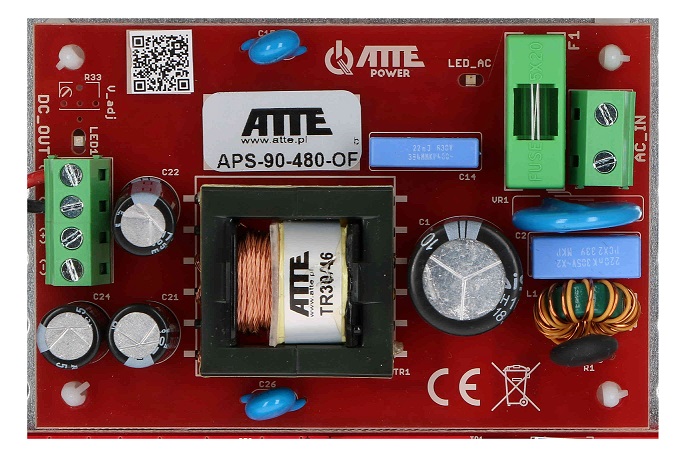

Zasilacz APS-90-480-OF:

APS-90-480-OF - Impulsowy zasilacz sieciowy 48 V DC, dedykowany do realizacji zasilania kamer IP PoE (przy współpracy z odpowiednim switche PoE). Zbudowany z wysokiej jakości elementów, cechuje się niezawodnością i stabilnymi pracy. Przez co sprawdza się on świetnie jako element systemu monitoringu CCTV. Do elementów wyróżniających zasilacza można zaliczyć:

Wysokosprawna przetwornica impulsowa, zapewniająca izolację pomiędzy siecią 230 V AC, a wyjściem zasilacza
Wysoka sprawność >90%, dzięki której zasilacz nie nagrzewa się do wysokich temperatur
Odporność na zwarcia i przeciążenia
Odporność na przepięcia zarówno po stronie sieci 230 V AC i wyjścia zasilacza
Konstrukcja typu Open Frame, umożliwiająca zabudowę zasilacza w praktycznie dowolnej obudowie

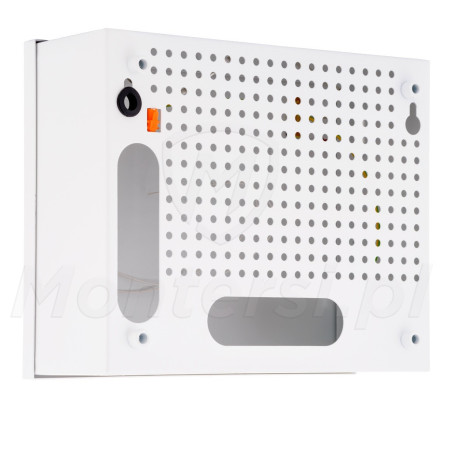

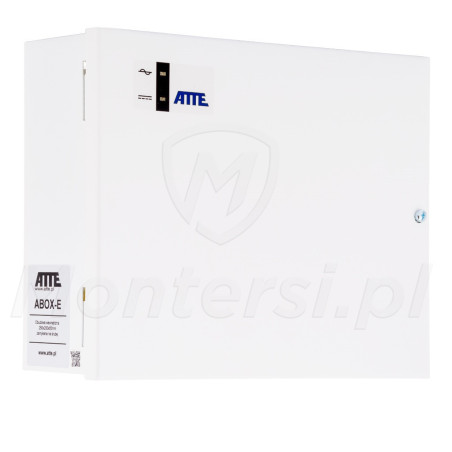

Obudowa ABOX-E:

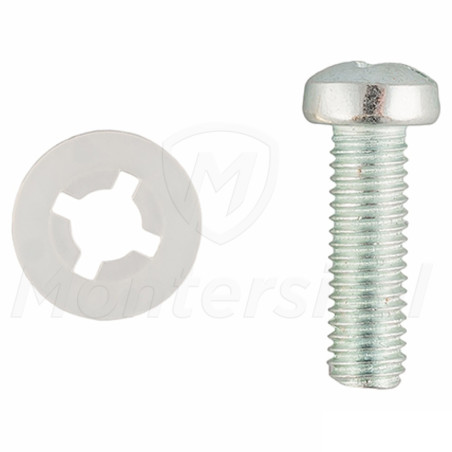

ABOX-E - Obudowa wewnętrzna, przeznaczona do zabudowy wewnątrz budynku. Wykonana z blachy stalowej malowanej proszkowo na półmatowy kolor biały. Dostęp do urządzeń jest zabezpieczony przez drzwiczki zamykane na śrubę oraz tamper otwarcia. Jako cechy charakterystyczne obudowy możemy wymienić:

Niewielkie rozmiary
Miejsce na akumulator 7 Ah
Przepusty kablowe z tyłu obudowy
Tamper otwarcia
Dystans do ściany zapewniający lepszą cyrkulację powietrza.

Pobierz

Typ	Nazwa	Rozmiar
Karty Katalogowe	pdf IP-5-11-E - Karta katalogowa	398.54 kB	Pobierz
Instrukcje	pdf IP-5-11-E - Instrukcja	124.72 kB	Pobierz
Certyfikaty	pdf IP-5-11-E - deklaracja CE	70 kB	Pobierz
