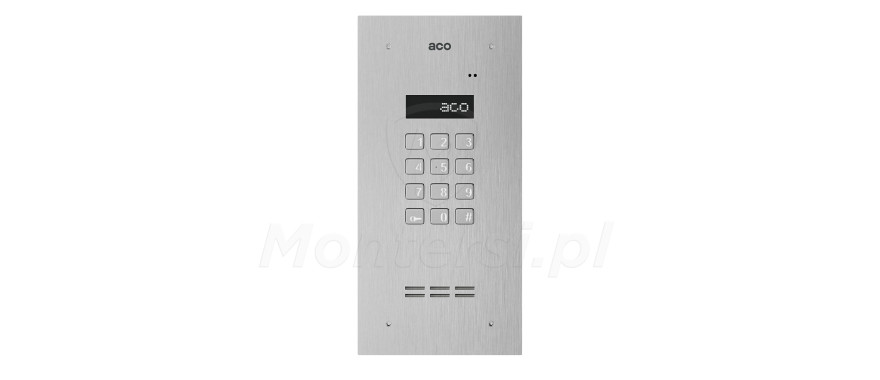

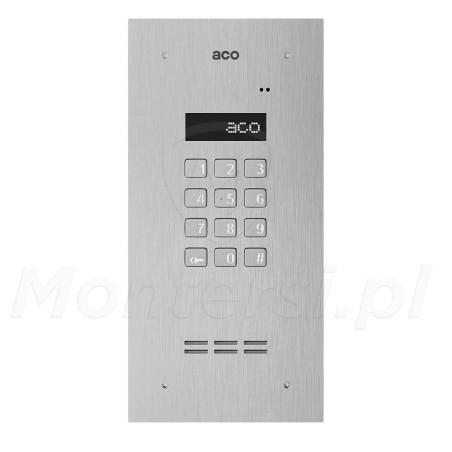

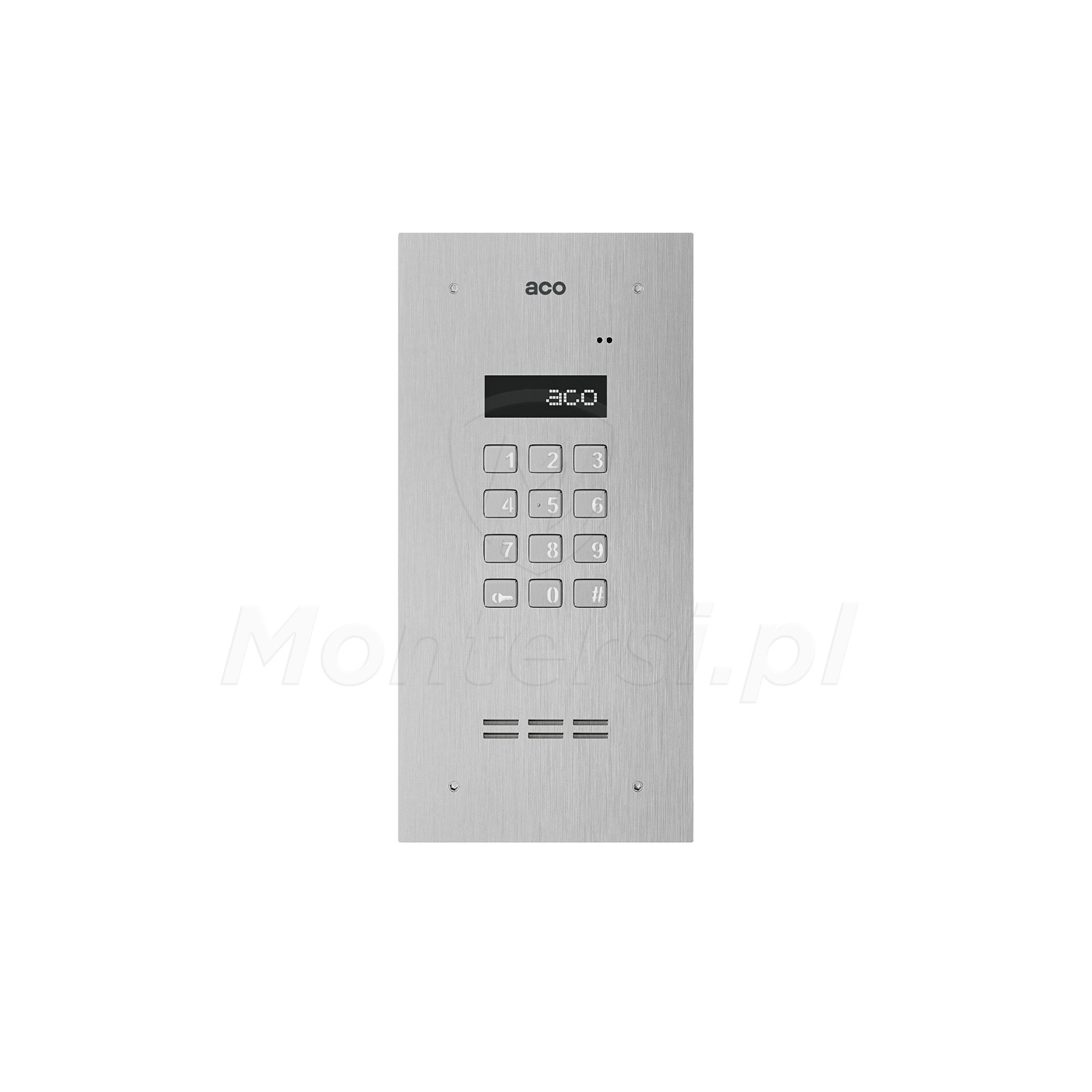

INSPIRO 1+ (G2) - Zewnętrzny panel bramowy (Master/Slave)

Kod: 35422

Parametry techniczne:

Cyfrowy: TAK
Ilość abonentów: max. 1020
Podświetlane przyciski: TAK
Zamek szyfrowy: TAK
Montaż podtynkowy: TAK
Obudowa: Stal nierdzewna
Zasilanie: 12 V AC lub 15 V DC
Wymiary: Panel: 111 x 229 mm, puszka: 92 x 210 x 31.5 mm
Gwarancja producenta: 24 miesiące

Na zamówienie

Czas realizacji:

48h

1 474,77 zł

netto: 1 199,00 zł

Darmowa dostawa

Opis produktu
Załączniki

INSPIRO 1+ (G2) Zewnętrzny panel bramowy (Master/Slave), dedykowany do pracy w cyfrowym systemie domofonu Inspiro. Zbudowany z dobrej jakości elementów cechuje się stabilnymi parametrami pracy ciągłej i niezawodnością przez długi okres użytkowania. Cechuje się on prostą obsługą i może pracować jako element rozbudowanego systemu, przez co sprawdza się świetnie w dużych systemach osiedlowych. Do cech charakterystycznych panelu INSPIRO 1+ (G2) można zaliczyć:

Możliwość obsługi do 1020 lokali
Wbudowana podświetlana, wykonana ze stali nierdzewnej klawiatura
Możliwość otwierania elektrozaczepu przy pomocy kodu
Wbudowany podgrzewany wyświetlacz LCD
Instalacja 2-żyłowa i skuteczny zasięg transmisji do 1000 m
Współpraca z modułami zwiększającymi funkcjonalność
Możliwość konfiguracji ustawień indywidualnie dla każdego lokalu
Optyczna i akustyczna sygnalizacja funkcji panelu
Intuicyjna i komfortowa obsługa
Możliwość współpracy ze wszystkimi urządzeniami cyfrowymi serii CDN, Inspiro i Familio P/PV
Szczelna obudowa zewnętrzna, wykonana ze szczotkowanej stali nierdzewnej
Montaż podtynkowy (opcja montażu natynkowego przy pomocy puszki INS-P-S NT)

Panel o oznaczeniu (G2) jest panelem uniwersalnym i może pracować jako Master lub Slave. Urządzenie po podłączeniu do istniejącej instalacji ustawia się jako Master. Podłączenie przewodu do gniazdo "ML+" umożliwiające odebranie sygnału z poprzedzającego panelu ustawia tryb działania panelu w tryb Slave. System ten sprawdza się świetnie w dużych, wielowejściowych obiektach, takich jak np. osiedla mieszkaniowe. Co oczywiście nie oznacza, że panelu nie można wykorzystać do realizacji funkcjonalnego systemu domofonu w pojedynczym budynku.

Parametry techniczne:

Parametry techniczne:

Cyfrowy: TAK
Ilość abonentów: max. 1020
Podświetlane przyciski: TAK
Zamek szyfrowy: TAK
Montaż podtynkowy: TAK
Obudowa: Stal nierdzewna
Zasilanie: 12 V AC lub 15 V DC
Wymiary: Panel: 111 x 229 mm, puszka: 92 x 210 x 31.5 mm
Gwarancja producenta: 24 miesiące

System cyfrowy Master / Slave

Wysoka funkcjonalność i możliwość budowy dużego systemu osiedlowego

INSPIRO 1+ (G2) jest panelem konfigurowalnym (Master/Slave) systemu domofonu cyfrowego Inspiro. System ten cechuje się wysoką odpornością na szumu i zakłócenia, co przekłada się na transmisję czystego dźwięku. Dodatkowo skuteczny zasięg transmisji między elementami systemu wynosi nawet 1000 m, dzięki czemu może być on skutecznie stosowany w dużych systemach osiedlowych. Połączenie w systemie cyfrowym Inspiro jest realizowane 2-żyłowo.

Konfiguracja systemu Inspiro odbywa się z poziomu centrali lub komputera (za pomocą kabla USB). System może współpracować z licznymi modułami zwiększającymi funkcjonalność i instalator ma szerokie możliwości konfigurowania indywidualnych ustawień dla każdego lokalu osobno. Do cech charakterystycznych systemu cyfrowego Inspiro można zaliczyć:

Obsługa maksymalnie 1020 lokali (wymaga zastosowania opcjonalnego modułu SW4S-DIN)
Obsługa funkcji autootwierania dla każdego lokalu
Obsługa funkcji otwierania korytarzowego
Obsługa funkcji portierskiej
Obsługa 8 priorytetowych numerów dodatkowych z indywidualnymi ustawieniami parametrów dzwonienia
Możliwość podłączenia wielu odbiorników pod tym samym numerem (przy zastosowaniu aktywnych odbiorników)
Regulowany czas rozmowy: 40 - 120 sekund
Regulowana liczba otwierań podczas rozmowy: 1 - 3
Współpraca ze wszystkimi cyfrowymi urządzeniami serii CDN, Inspiro i Familio P/PV

Zamek szyfrowy i wyświetlacz LCD

Łatwe wywołanie lokatora i sterowanie elektrozaczepem

Panel bramowy posiada wbudowany zamek szyfrowy i podgrzewany wyświetlacz LCD. Z poziomu zamka użytkownik może szybko wywołać konkretnego lokatora lub sterować elektrozaczepem - wystarczy wprowadzić indywidualny, 4-cyfrowy kod otwarcia. Panel jest również wyposażony w wyświetlacz LED, który dodatkowo ułatwia obsługę i zmniejsza ryzyko pomyłki przy wprowadzaniu numeru. Dostępne kody:

1020 kodów lokatorskich (4-cyfrowe)
5 kodów administratora (4-cyfrowe lub 6-cyfrowe)
1 kod instalatora (8-cyfrowy)

Wejścia / wyjścia panelu

Obsługa elektrozaczepu, modułu dodatkowego i dodatkowego przycisku

Panel bramowy jest wyposażony w złącza śrubowe ELOCK, umożliwiające podłączenie elektrozaczepu tradycyjnego (max. 1 A) lub elektrozaczepu rewersyjnego (max. 0.5 A). Do złącza śrubowego można również podłączyć moduł przekaźnika CDN-PK (max. 5 A) i sterować urządzeniami takimi jak np.:

Napędem bramowym lub garażowym
Elektrozaczepem o dużym poborze mocy
Szlabanem
Roletami
Oświetleniem

INSPIRO 1+ (G2) posiada również złącze śrubowe, służące do podłączenia drugiego wyjścia przekaźnikowego( OUTPUT) oraz podłączenie przycisku zwiernego (NO). Przy jego pomocy możliwe jest bezpośrednie sterownie elektrozaczepem, bez konieczności prowadzenia rozmowy. Panel jest również wyposażony w 2 gniazda EXTMOD, służące do podłączenia opcjonalnych modułów dodatkowych. Dodatkowo mamy gniazdo ML+ umożliwiające podłączenie sygnału audio z poprzedzającego panelu. Wersja G2 po podłączeniu sygnału do wejścia ML+ automatycznie ustawia się w tryb "Slave"

Stalowa obudowa

Odporna na wpływ czynników pogodowych i uszkodzenia mechaniczne

Stację bramową INSPIRO 1+ (G2) umieszczono w szczelnej obudowie zewnętrznej, z panelem przednim wykonanym ze szczotkowanej stali nierdzewnej (o grubości 2 mm). Zapewnia ona odporność na wpływ czynników atmosferycznych, umożliwiając bezawaryjną pracę na zewnątrz. Obudowa cechuje się również trwałością i odpornością na uszkodzenia mechaniczne.

Panel INSPIRO 1+ (G2) jest przystosowany do montażu podtynkowego. Jednak przy pomocy puszki montażowej INS-P-S NT panel można zamontować natynkowo.
