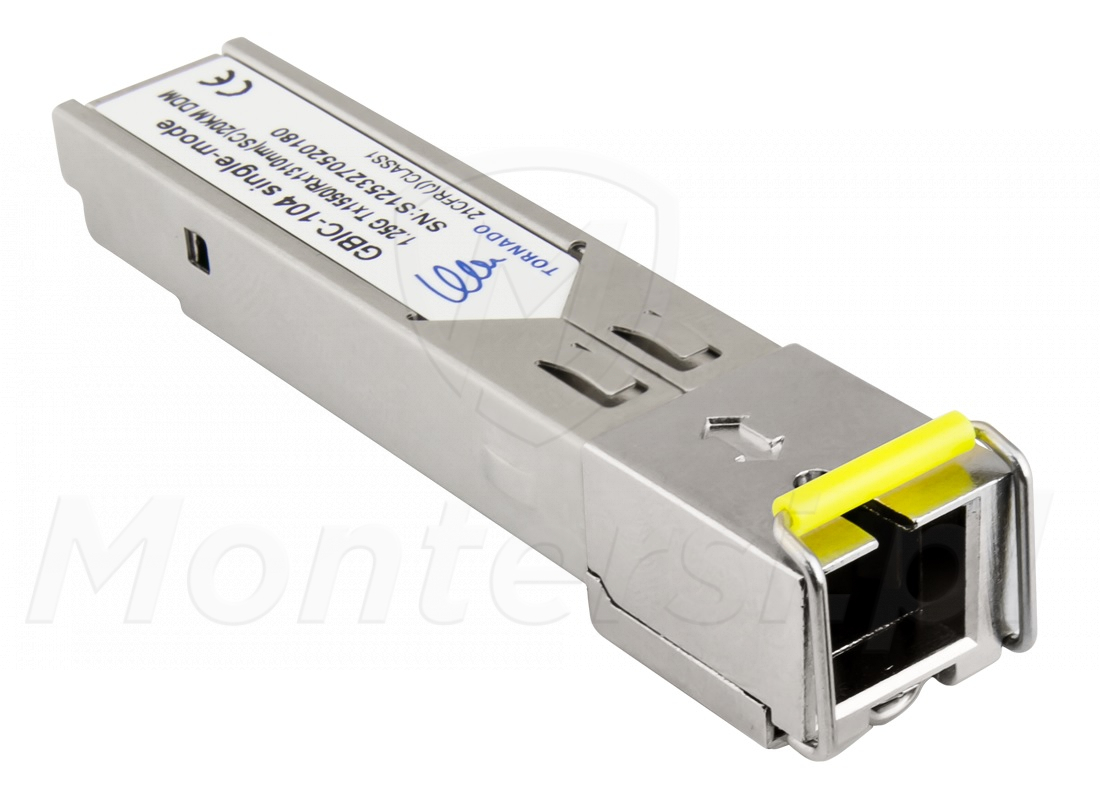

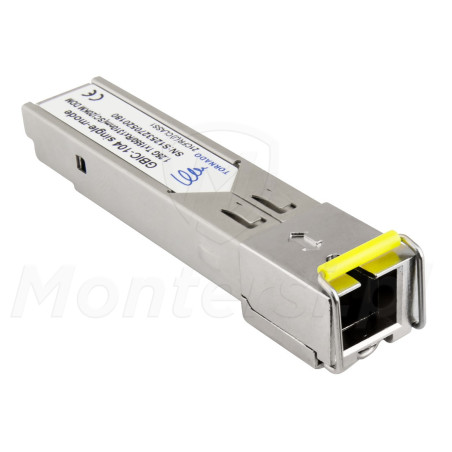

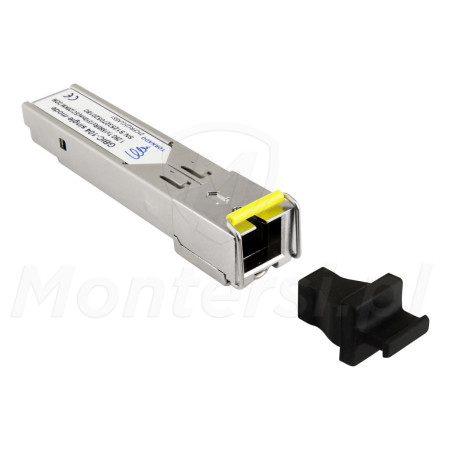

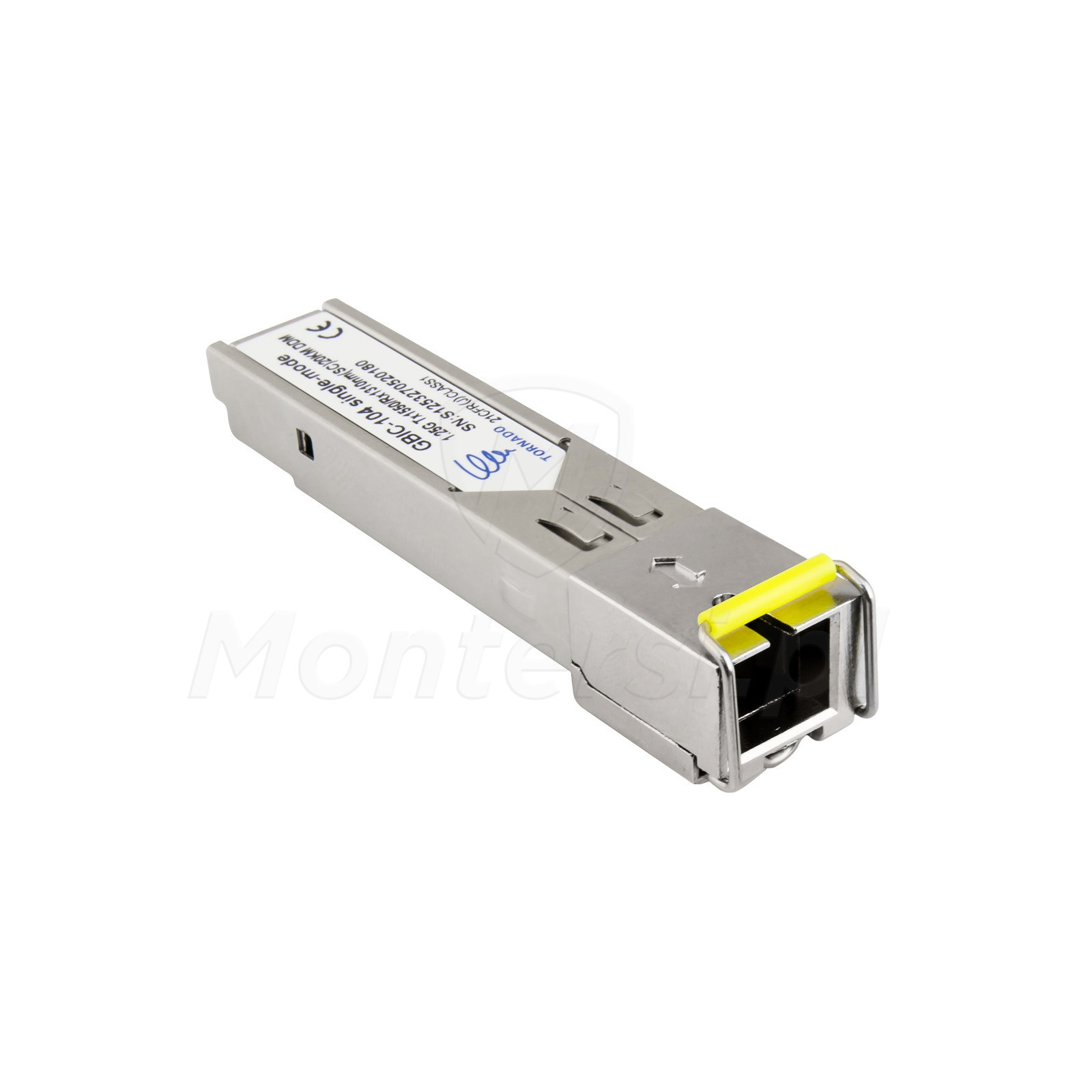

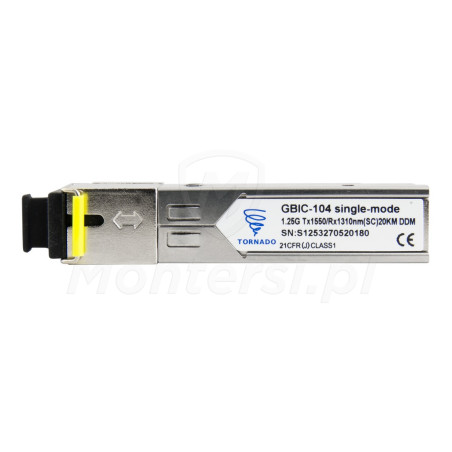

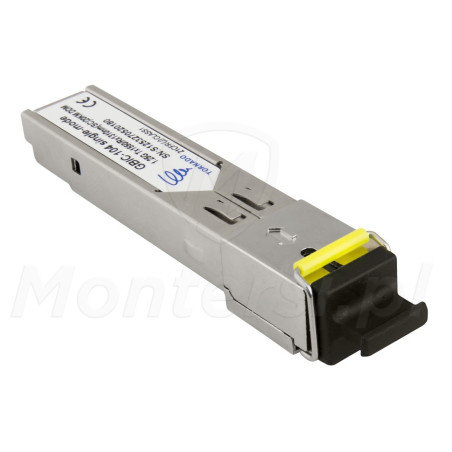

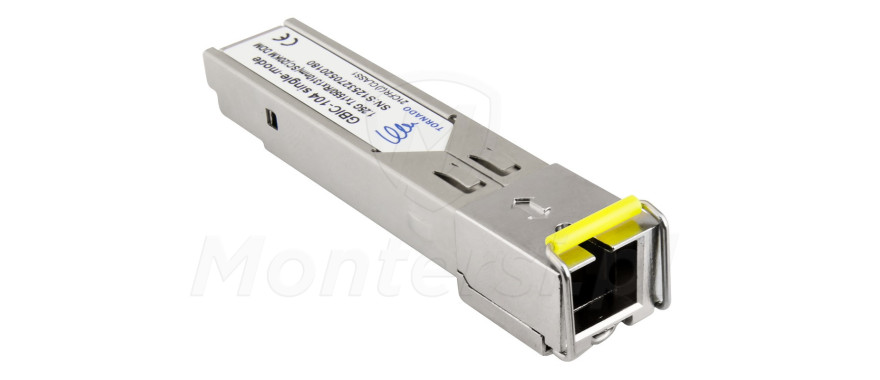

GBIC-104 - Moduł SFP, SM, 1x SC, 1.25G
Parametry techniczne:
- Przeznaczenie: Światłowody jednomodowe 8.3/125 µm, 8.7/125 µm, 9/125 µm, 10/125 µm
- Typ złącza: SC
- Szybkość transmisji: 1.25 Gb/s
- Zasięg: Do 20 km
- Moc Tx: -8...-3 dB
- Czułość Rx: ≥ -22 dB
- Długość fali Tx: 1550 nm
- Długość fali Rx: 1310 nm
- Cyfrowa diagnostyka: DDM
- Standard: IEEE 802.3z 1000Base-FX
- Temperatura pracy: 0...+70 °C
- Zasilanie: 3.3V DC (z portu SFP)
- Gwarancja producenta: 24 miesiące od daty produkcji
GBIC-104 - Moduł SFP (Small Form-factor Pluggable) konwertujący sygnał elektroniczny na sygnał optyczny. Przy jego pomocy możliwa jest transmisja danych po światłowodzie jednomodowym, zakończonym złączem typu SC. Do cech charakterystycznych modułu można zaliczyć:
- Obsługę światłowodu jednomodowego: 8.3/125 µm, 8.7/125 µm, 9/125 µm, 10/125 µm
- Transmisja z wykorzystaniem jednego włókna (WDM)
- Długość fali Tx/Rx: 1550 nm / 1310 nm
- Prędkość transmisji: max. 1.25 Gb/s
- Zasięg transmisji: max. 20 km

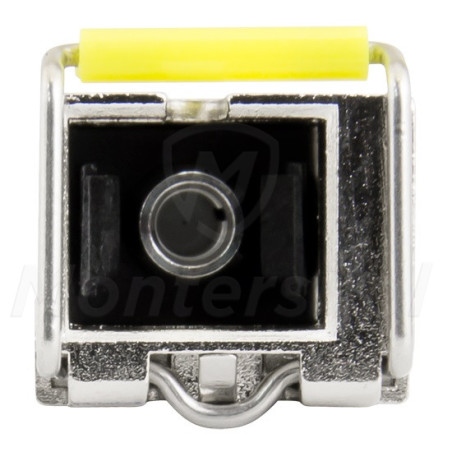

- Złącze optyczne typu SC
- Standardy i protokoły: IEEE 802.3z 1000Base-FX
- Wbudowany układ DDM (cyfrowa diagnostyka)
Wkładka SFP znajduje zastosowanie w systemach sieci LAN i systemach monitoringu IP. Przy jej pomocy możliwe jest np. podłączenie switcha z portem COMBO UPLINK do wysokoprzepustowej sieci światłowodowej. Moduł GBIC współpracuje z urządzeniami różnych producentów, które nie stosują zabezpieczeń. Można go podłączyć do urządzeń sieciowych marek PIXIR, TP-LINK, ULTIPOWER lub urządzeń CISCO.
Uwaga!
Dla poprawnej komunikacji z innym urządzeniem, konieczne jest użycie modułu GBIC-103.
Parametry techniczne:
Parametry techniczne:
- Przeznaczenie: Światłowody jednomodowe 8.3/125 µm, 8.7/125 µm, 9/125 µm, 10/125 µm
- Typ złącza: SC
- Szybkość transmisji: 1.25 Gb/s
- Zasięg: Do 20 km
- Moc Tx: -8...-3 dB
- Czułość Rx: ≥ -22 dB
- Długość fali Tx: 1550 nm
- Długość fali Rx: 1310 nm
- Cyfrowa diagnostyka: DDM
- Standard: IEEE 802.3z 1000Base-FX
- Temperatura pracy: 0...+70 °C
- Zasilanie: 3.3V DC (z portu SFP)
- Gwarancja producenta: 24 miesiące od daty produkcji
Układ DDM
Kontrola parametrów pracy modułu
Cechą charakterystyczną modułu GBIC jest wbudowany układ diagnostyki cyfrowej. Dzięki niemu użytkownik może monitorować podstawowe parametry pracy moduły, takie jak:
- Napięcie zasilania
- Temperatura pracy
- Moc optyczna sygnału emitowanego
- Moc optyczna sygnału odbieranego
Monitorowanie parametrów pracy odbywa się w czasie rzeczywistym.
