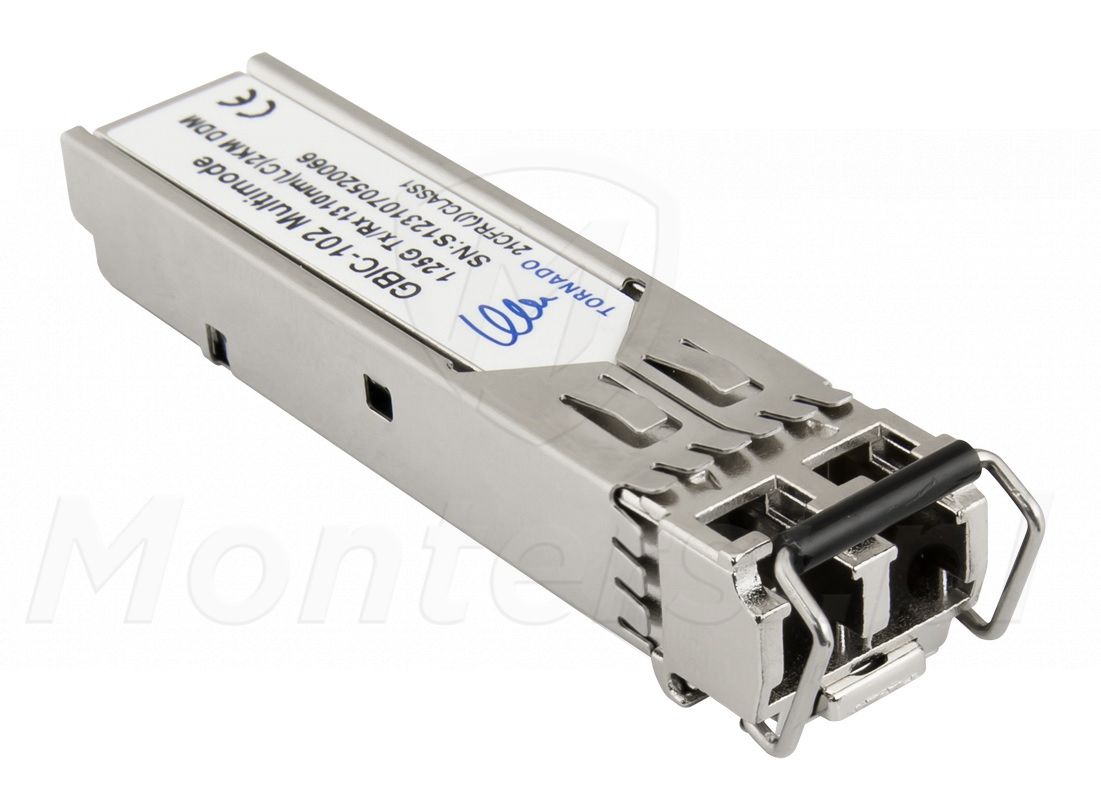

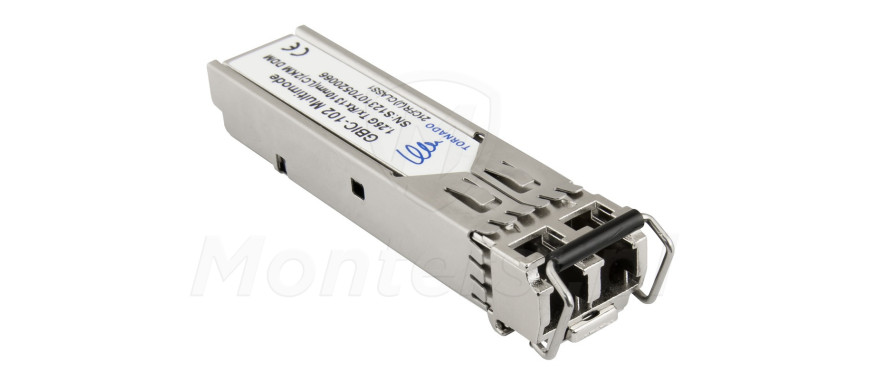

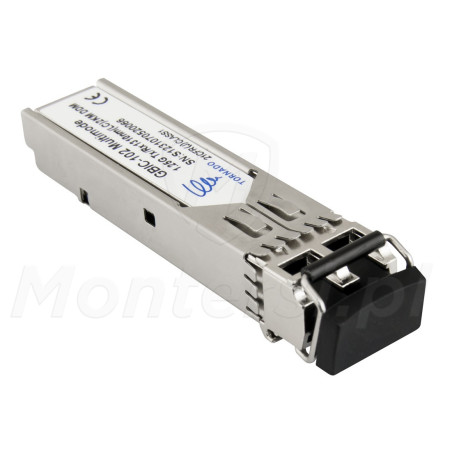

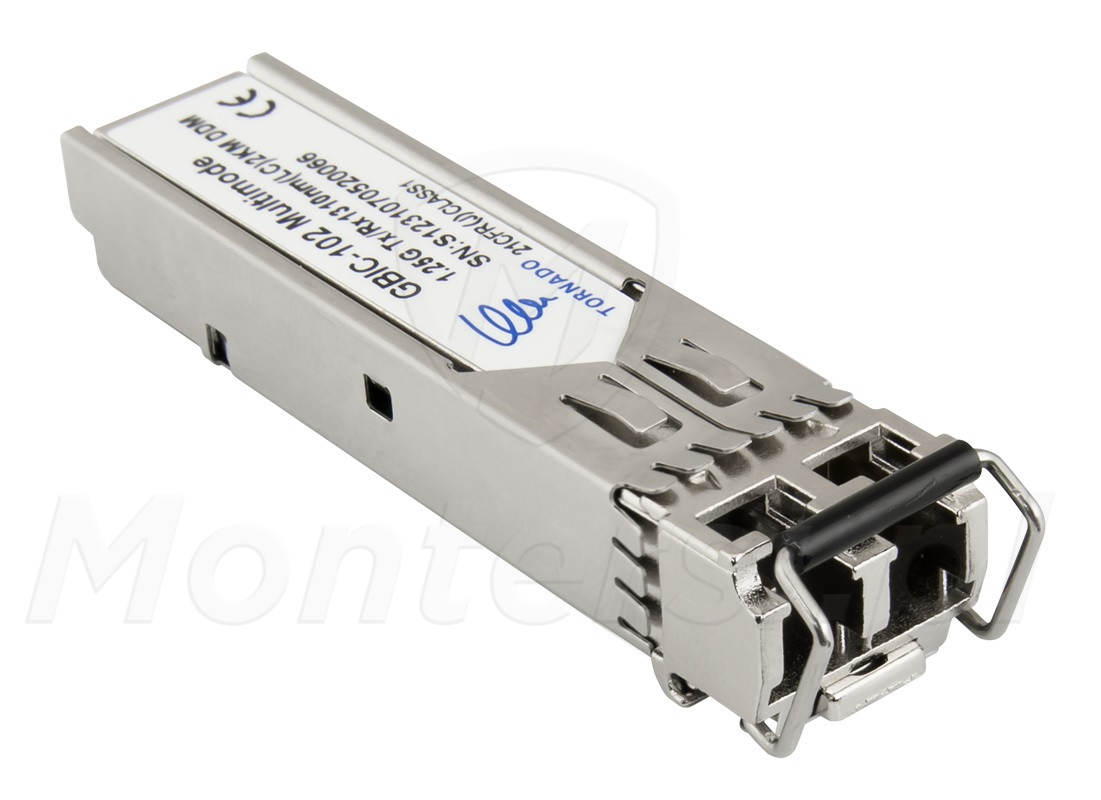

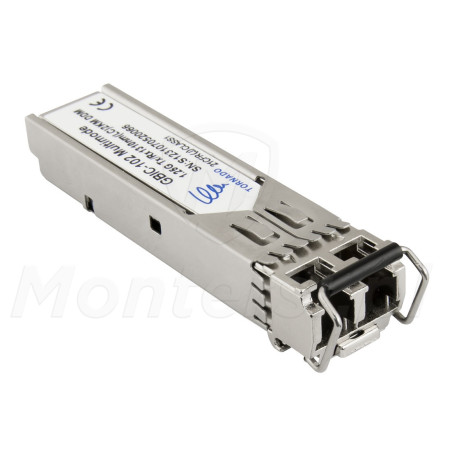

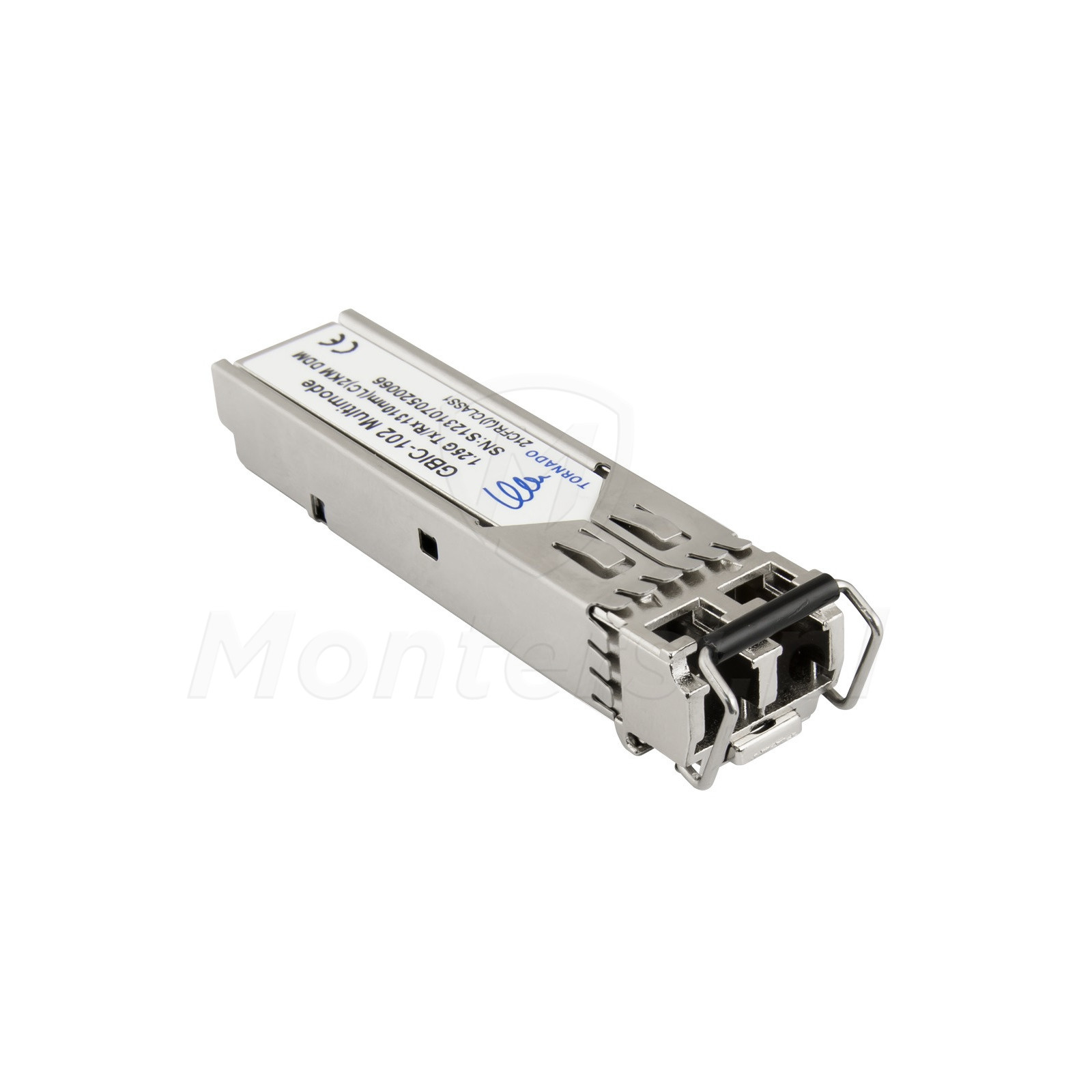

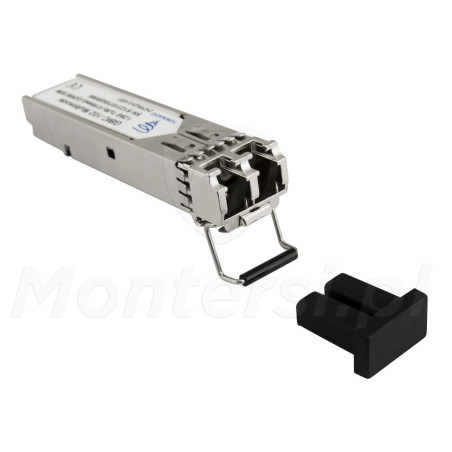

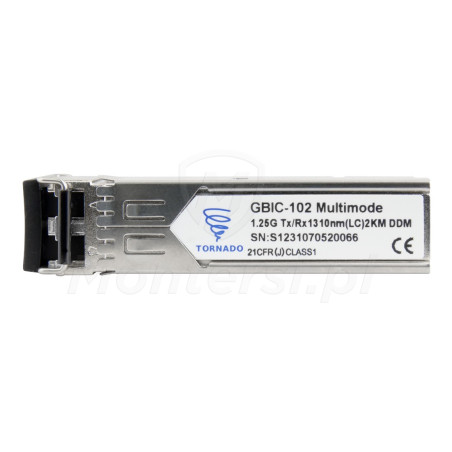

GBIC-102 - Moduł SFP, double MM, 2x LC, 1.25G
Parametry techniczne:
- Przeznaczenie: Światłowody wielomodowe 50/125 µm, 62.5/125 µm
- Typ złącza: 2x LC
- Szybkość transmisji: 1.25 Gb/s
- Zasięg: Do 2 km
- Moc Tx: -8...-3 dB
- Czułość Rx: ≥ -19 dB
- Długość fali Tx: 1310 nm
- Długość fali Rx: 1310 nm
- Cyfrowa diagnostyka: DDM
- Standard: IEEE 802.3z 1000Base-FX
- Temperatura pracy: 0...+70 °C
- Zasilanie: 3.3V DC (z portu SFP)
- Gwarancja producenta: 24 miesiące od daty produkcji
GBIC-102 - Moduł SFP (Small Form-factor Pluggable) konwertujący sygnał elektroniczny na sygnał optyczny. Przy jego pomocy możliwa jest transmisja danych po podwójnym światłowodzie wielomodowym (MM), zakończonym złączem typu 2x LC. Do cech charakterystycznych modułu można zaliczyć:
- Obsługę światłowodu wielomodowego: 50/125 µm, 62.5/125 µm
- Długość fali Tx/Rx: 1310 nm / 1310 nm
- Prędkość transmisji: max. 1.25 Gb/s
- Zasięg transmisji: max. 2 km

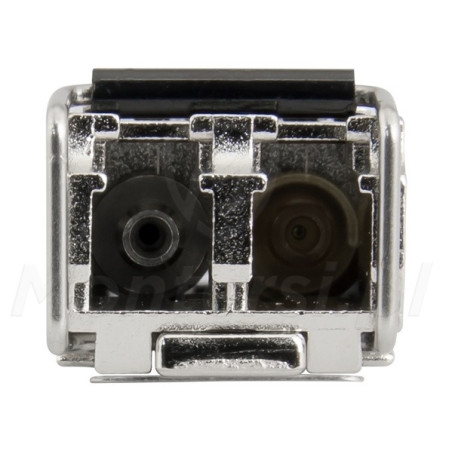

- Złącze optyczne typu LC
- Standardy i protokoły: IEEE 802.3z 1000Base-FX
- Wbudowany układ DDM (cyfrowa diagnostyka)
Wkładka SFP znajduje zastosowanie w systemach sieci LAN i systemach monitoringu IP. Przy jej pomocy możliwe jest np. podłączenie switcha z portem COMBO UPLINK do wysokoprzepustowej sieci światłowodowej. Moduł GBIC współpracuje z urządzeniami różnych producentów, które nie stosują zabezpieczeń. Można go podłączyć do urządzeń sieciowych marek PIXIR, TP-LINK, ULTIPOWER lub urządzeń CISCO.
Uwaga!
Dla poprawnej komunikacji z innym urządzeniem, konieczne jest użycie drugiego modułu GBIC-102.
Parametry techniczne:
Parametry techniczne:
- Przeznaczenie: Światłowody wielomodowe 50/125 µm, 62.5/125 µm
- Typ złącza: 2x LC
- Szybkość transmisji: 1.25 Gb/s
- Zasięg: Do 2 km
- Moc Tx: -8...-3 dB
- Czułość Rx: ≥ -19 dB
- Długość fali Tx: 1310 nm
- Długość fali Rx: 1310 nm
- Cyfrowa diagnostyka: DDM
- Standard: IEEE 802.3z 1000Base-FX
- Temperatura pracy: 0...+70 °C
- Zasilanie: 3.3V DC (z portu SFP)
- Gwarancja producenta: 24 miesiące od daty produkcji
Układ DDM
Kontrola parametrów pracy modułu
Cechą charakterystyczną modułu GBIC jest wbudowany układ diagnostyki cyfrowej. Dzięki niemu użytkownik może monitorować podstawowe parametry pracy moduły, takie jak:
- Napięcie zasilania
- Temperatura pracy
- Moc optyczna sygnału emitowanego
- Moc optyczna sygnału odbieranego
Monitorowanie parametrów pracy odbywa się w czasie rzeczywistym.
