GBIC-101 - Moduł SFP, double SM, 2x LC, 1.25G

Kod: 21159

Parametry techniczne:

  • Przeznaczenie: Światłowody jednomodowe 8.3/125 µm, 8.7/125 µm, 9/125 µm
  • Typ złącza: 2x LC
  • Szybkość transmisji: 1.25 Gb/s
  • Zasięg: 20 km
  • Moc Tx: -8..-3 dB
  • Czułość Rx: ≥ -22 dB
  • Długość fali Tx: 1310 nm
  • Długość fali Rx: 1310 nm
  • Cyfrowa diagnostyka: DDM
  • Standard: IEEE 802.3z 1000Base-FX
  • Temperatura pracy: 0...+70 °C
  • Zasilanie: 3.3V DC (z portu SFP)
  • Gwarancja producenta: 24 miesiące od daty produkcji
Dużo
Czas realizacji:
24h
66,42 zł
netto: 54,00 zł

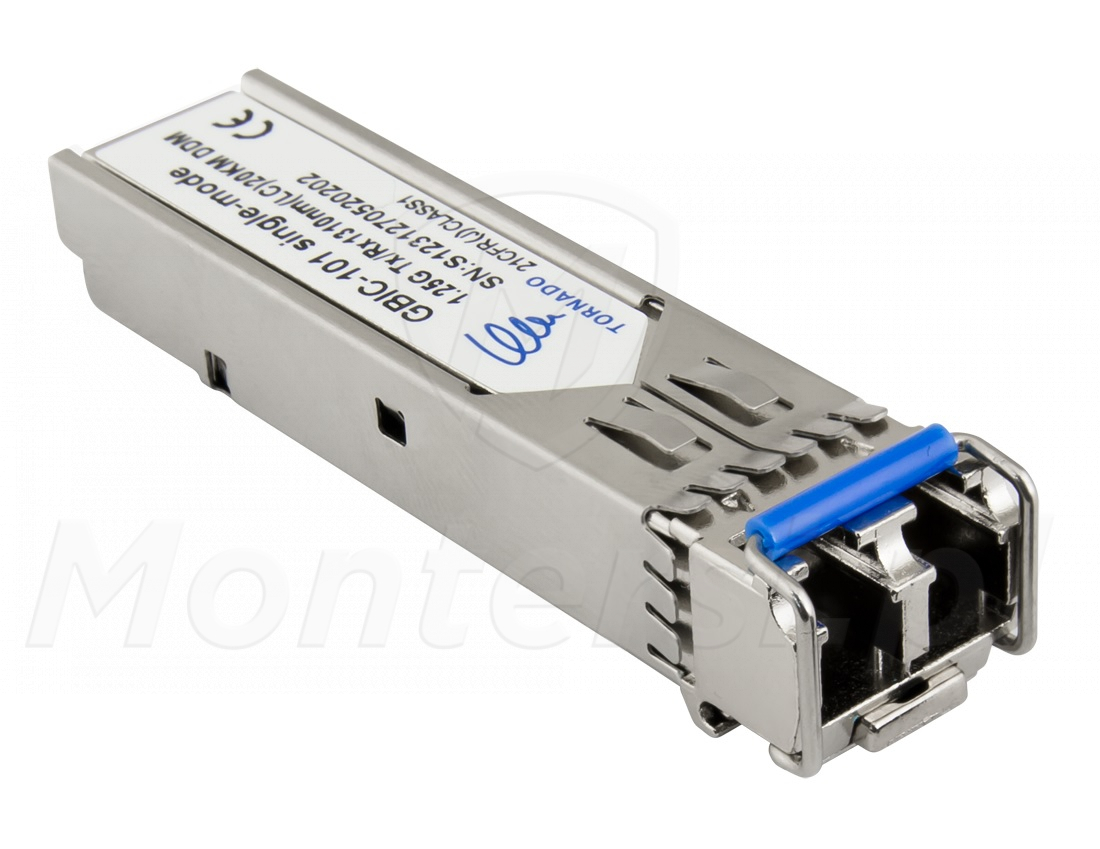

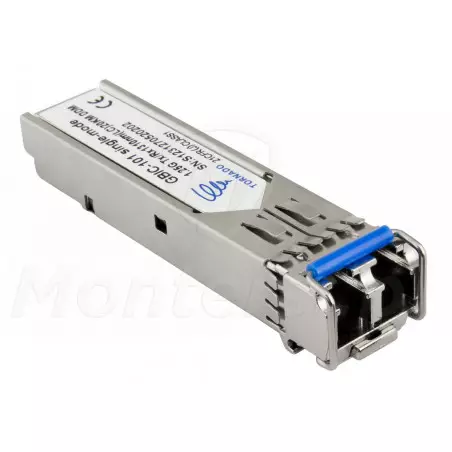

Moduł SFP GBIC-101

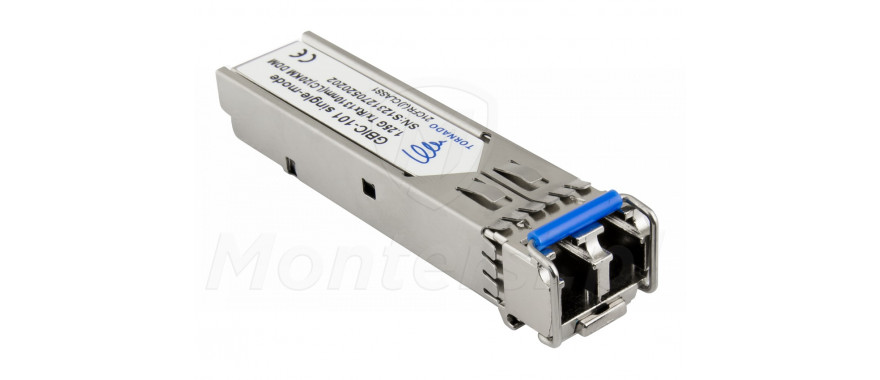

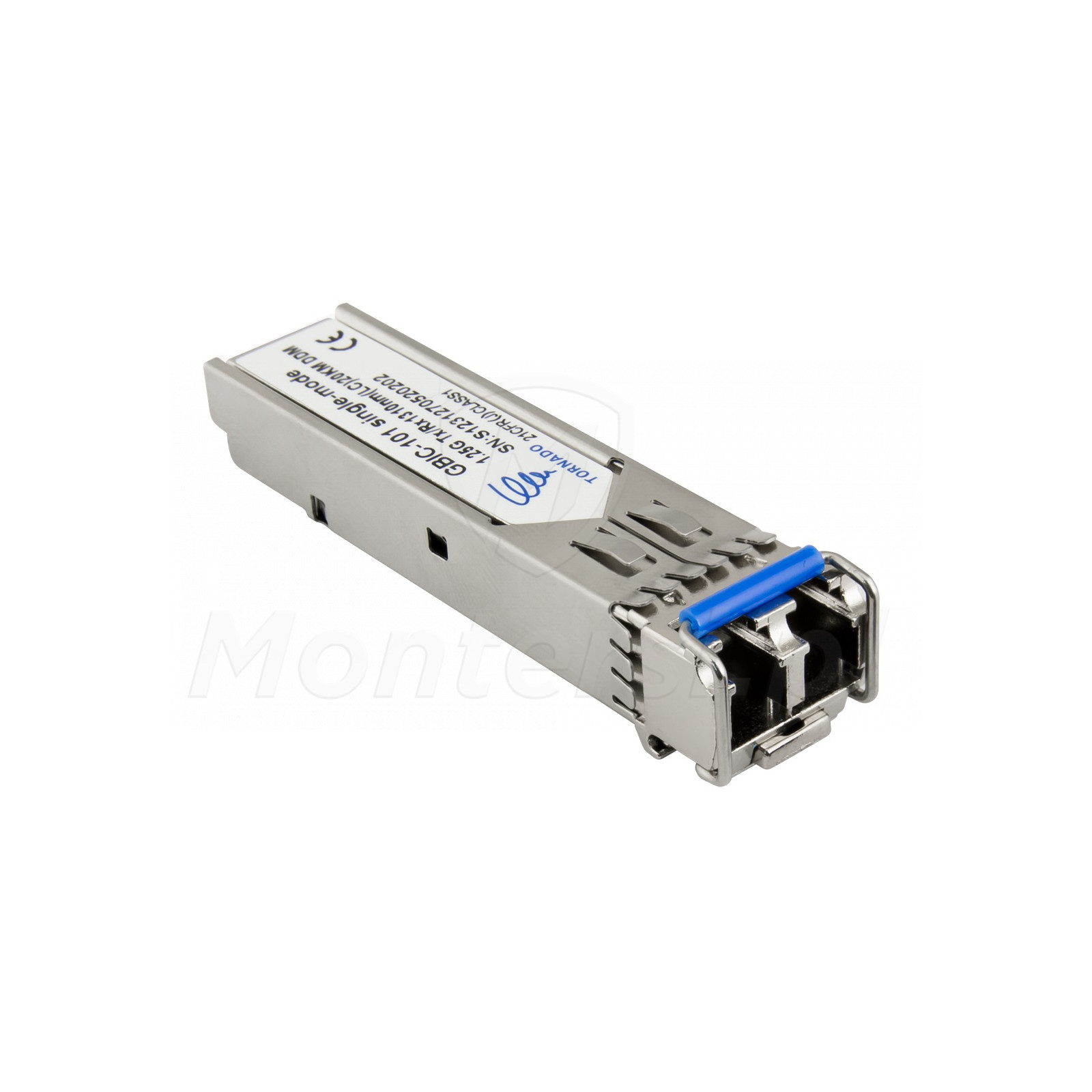

  • Moduł SFP GBIC-101

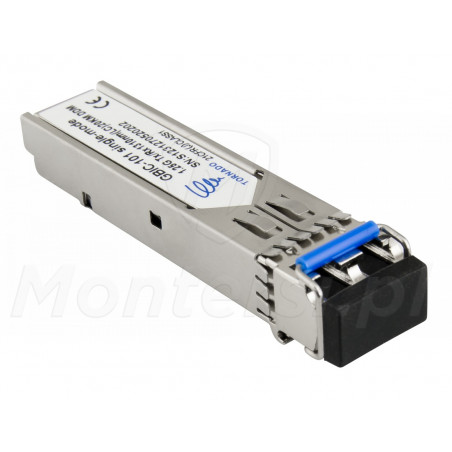

  • Zamknięty moduł SFP GBIC-101

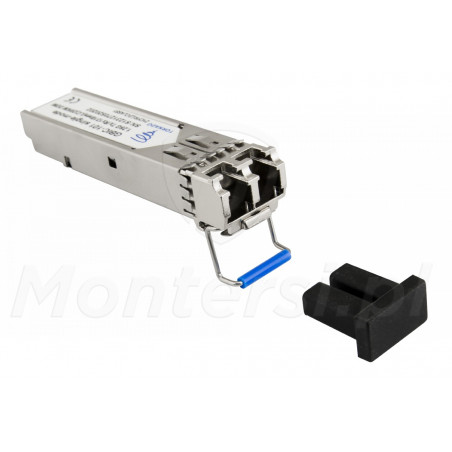

  • Otwarty moduł SFP GBIC-101

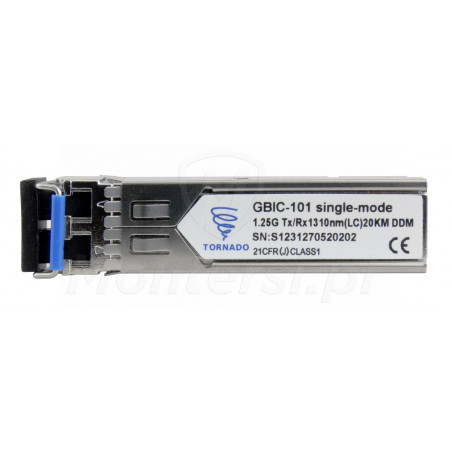

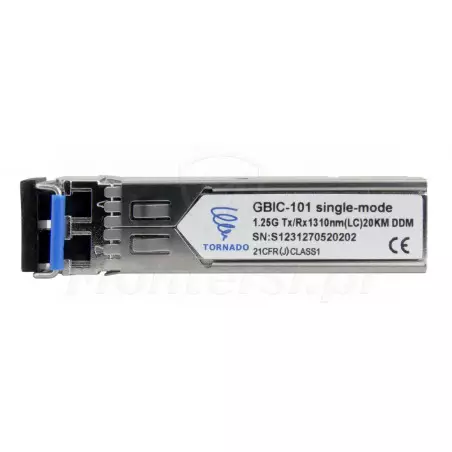

  • Bok modułu SFP GBIC-101

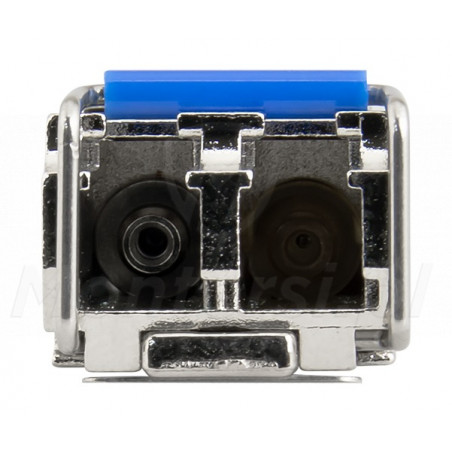

  • Front modułu SFP GBIC-101

GBIC-101 - Moduł SFP (Small Form-factor Pluggable) konwertujący sygnał elektroniczny na sygnał optyczny. Przy jego pomocy możliwa jest transmisja danych po podwójnym światłowodzie jednomodowym (SM), zakończonym złączem typu 2x LC. Do cech charakterystycznych modułu można zaliczyć:

  • Obsługę światłowodu jednomodowego: 8.3/125 µm, 8.7/125 µm, 9/125 µm
  • Długość fali Tx/Rx: 1310 nm / 1310 nm
  • Prędkość transmisji: max. 1.25 Gb/s
  • Zasięg transmisji: max. 20 km
  • Złącze optyczne typu LC
  • Standardy i protokoły: IEEE 802.3z 1000Base-FX
  • Wbudowany układ DDM (cyfrowa diagnostyka)

Wkładka SFP znajduje zastosowanie w systemach sieci LAN i systemach monitoringu IP. Przy jej pomocy możliwe jest np. podłączenie switcha z portem COMBO UPLINK do wysokoprzepustowej sieci światłowodowej. Moduł GBIC współpracuje z urządzeniami różnych producentów, które nie stosują zabezpieczeń. Można go podłączyć do urządzeń sieciowych marek PIXIR, TP-LINK, ULTIPOWER lub urządzeń CISCO.

Uwaga!

Dla poprawnej komunikacji z innym urządzeniem, konieczne jest użycie drugiego modułu GBIC-101.

Parametry techniczne:

Parametry techniczne:

  • Przeznaczenie: Światłowody jednomodowe 8.3/125 µm, 8.7/125 µm, 9/125 µm
  • Typ złącza: 2x LC
  • Szybkość transmisji: 1.25 Gb/s
  • Zasięg: 20 km
  • Moc Tx: -8..-3 dB
  • Czułość Rx: ≥ -22 dB
  • Długość fali Tx: 1310 nm
  • Długość fali Rx: 1310 nm
  • Cyfrowa diagnostyka: DDM
  • Standard: IEEE 802.3z 1000Base-FX
  • Temperatura pracy: 0...+70 °C
  • Zasilanie: 3.3V DC (z portu SFP)
  • Gwarancja producenta: 24 miesiące od daty produkcji

Układ DDM

Kontrola parametrów pracy modułu

Cechą charakterystyczną modułu GBIC jest wbudowany układ diagnostyki cyfrowej. Dzięki niemu użytkownik może monitorować podstawowe parametry pracy moduły, takie jak:

  • Napięcie zasilania
  • Temperatura pracy
  • Moc optyczna sygnału emitowanego
  • Moc optyczna sygnału odbieranego

Monitorowanie parametrów pracy odbywa się w czasie rzeczywistym.
