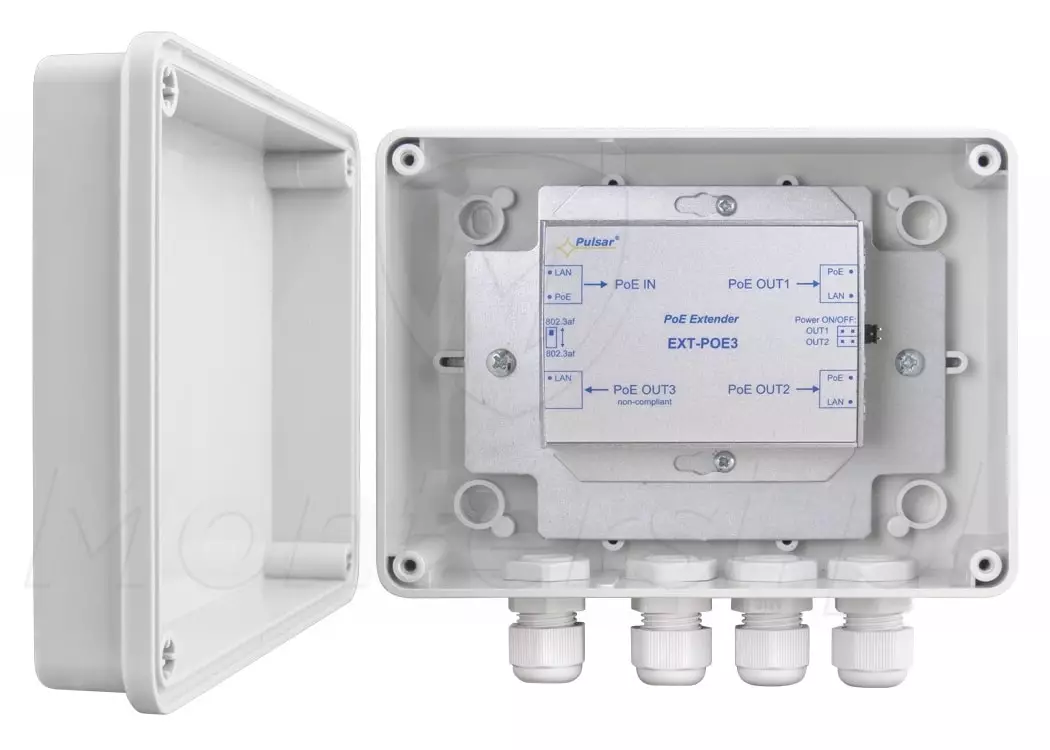

EXT-POE3H - Extender PoE 1x IN / 3x OUT, IP56

Kod: 21847

Parametry techniczne:

  • Wejście: 1x RJ-45 (IEEE 802.3af/at)
  • Wyjście: 3x RJ-45 (2x IEEE 802.3af i 1x PASSIVE)
  • Zwiększenie zasięgu: 100 m
  • Zgodność z sieciami: 10 / 100 Mb/s
  • Zabezpieczenie przepięciowe: TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Sygnalizacja pracy: Diody LED
  • Obudowa: IP56
  • Inne: Dławice: 4x o średnicy 4 - 8 mm
  • Temperatura pracy: -25...+50 °C
  • Zasilanie: Zgodne z 802.3af/at (44 - 57V DC)
  • Moc modułu: Max. 30 W
  • Pobór prądu: < 30 mA
Mało
Czas realizacji:
24h
343,17 zł
netto: 279,00 zł

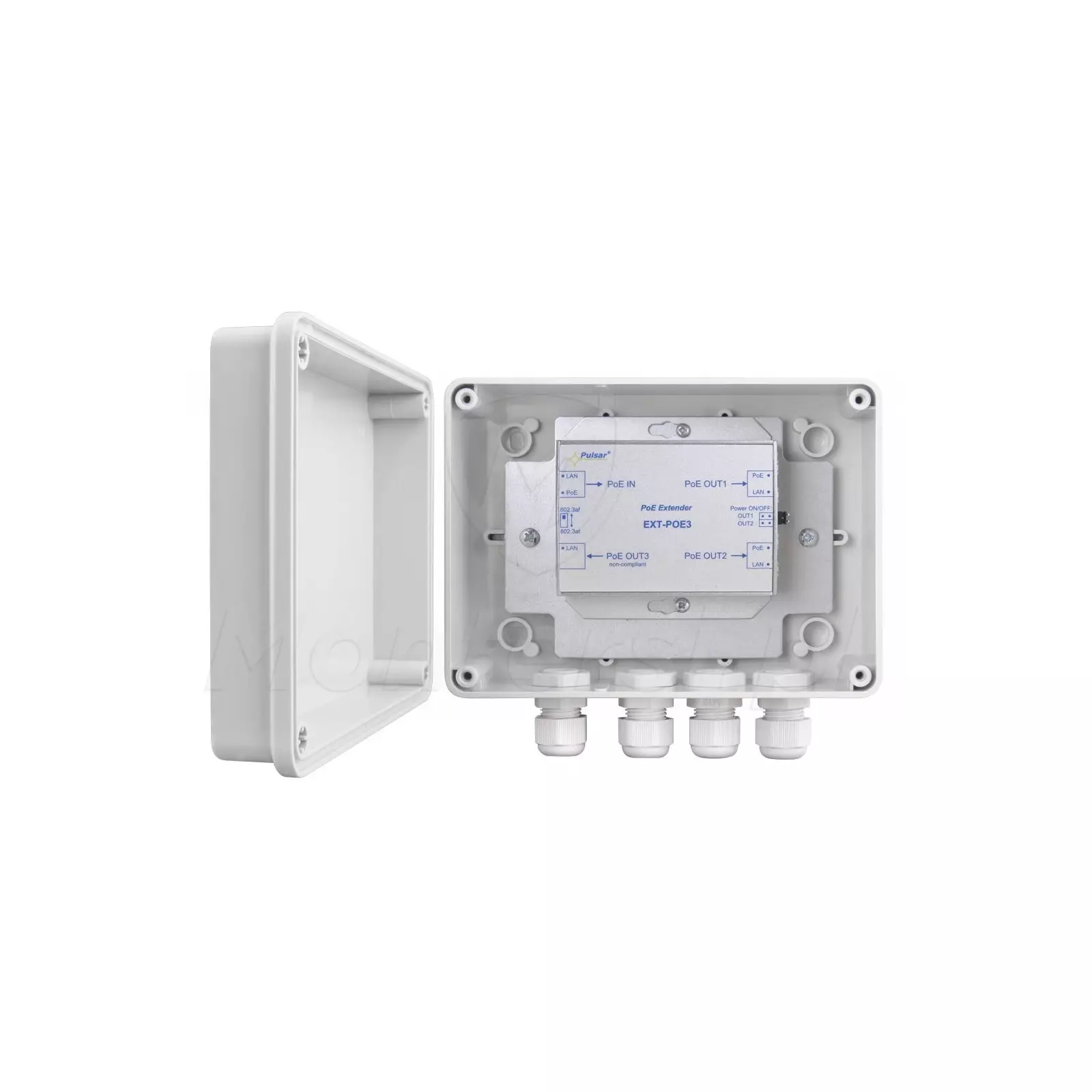

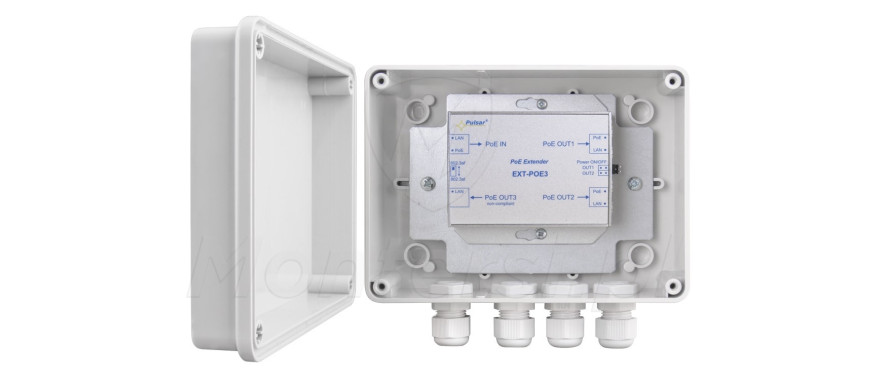

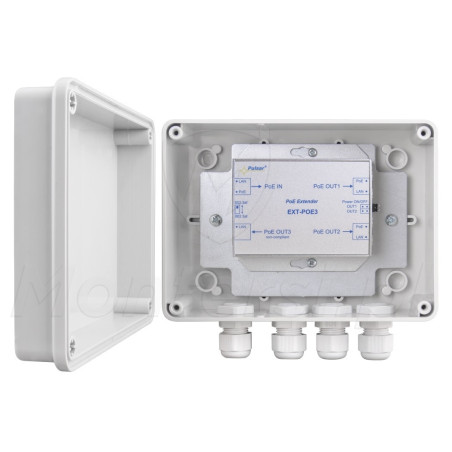

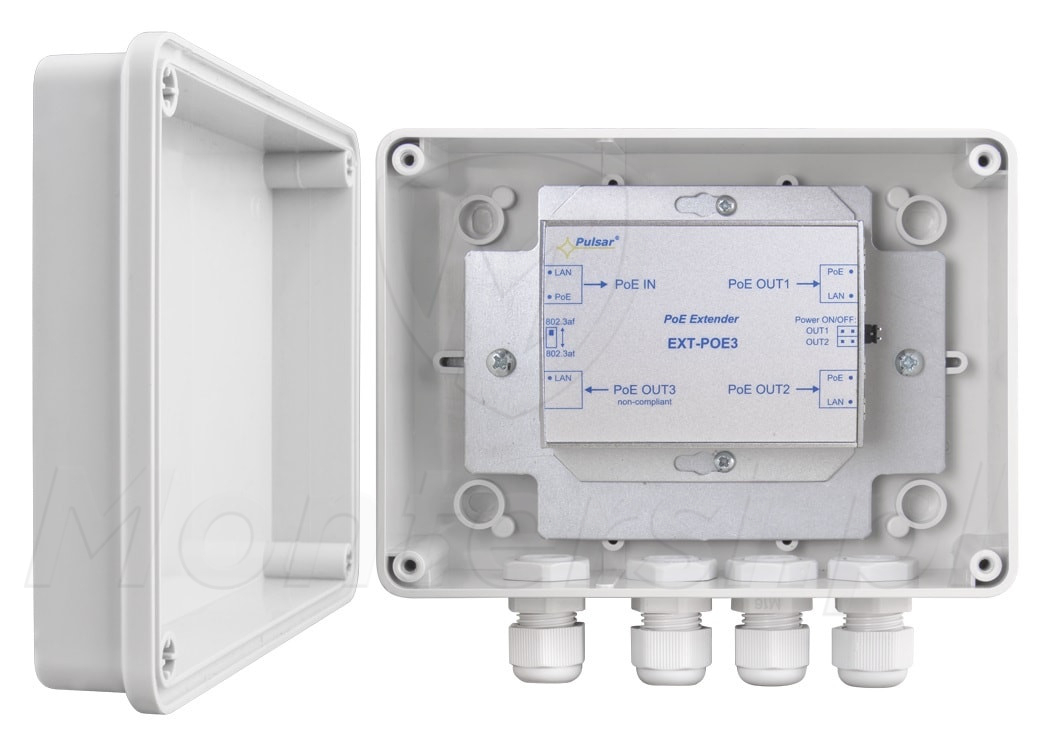

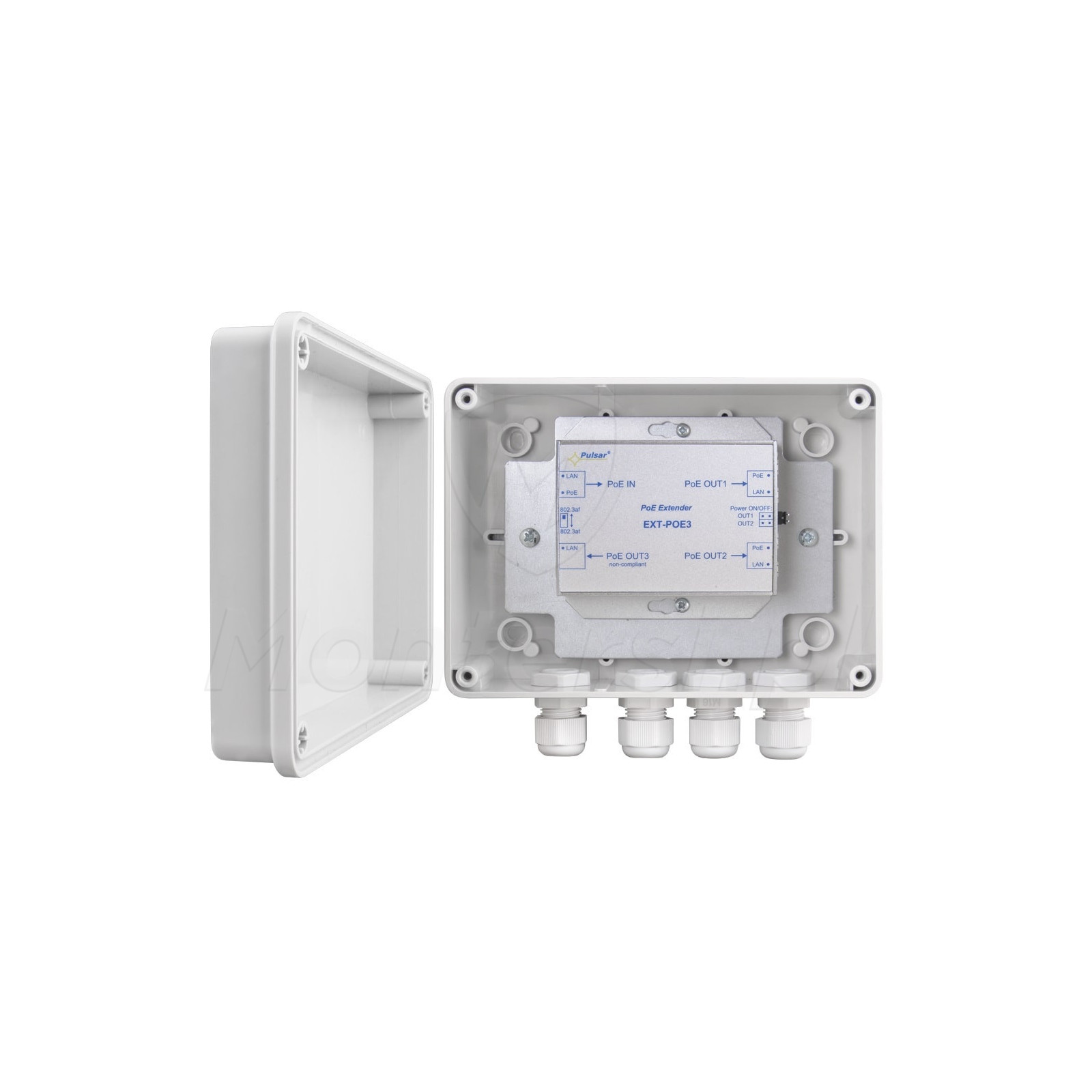

Wnętrze extendera PoE EXT-POE3H

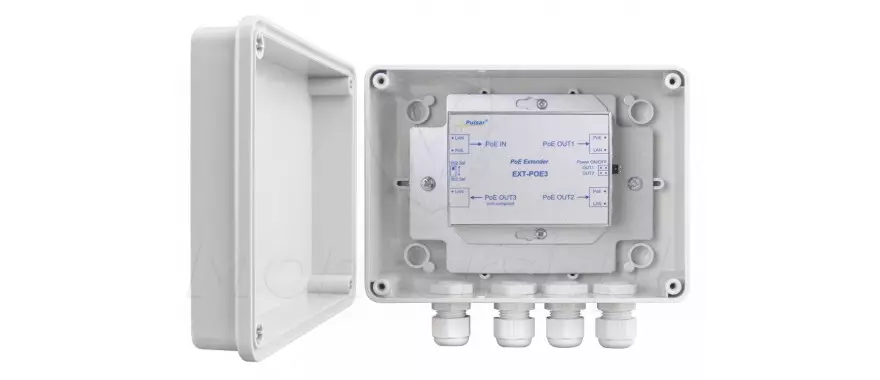

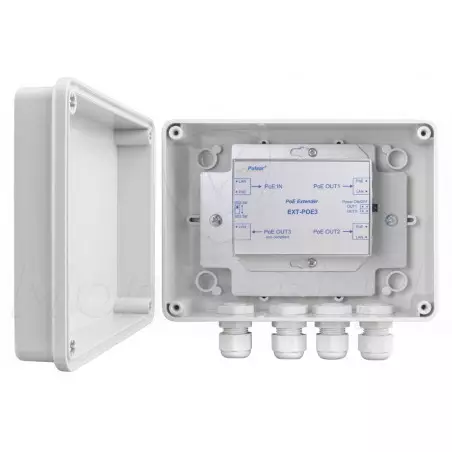

  • Wnętrze extendera PoE EXT-POE3H

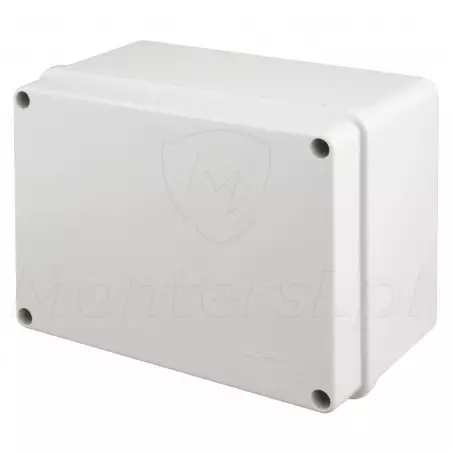

  • Extender PoE EXT-POE3H

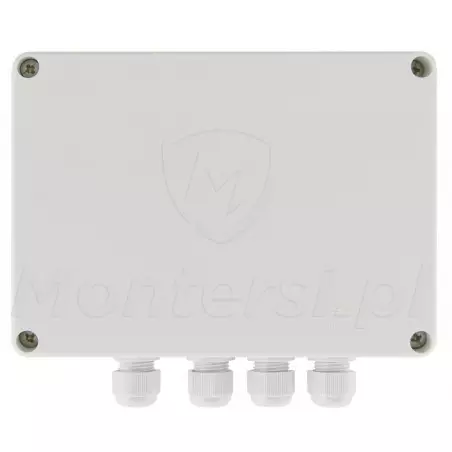

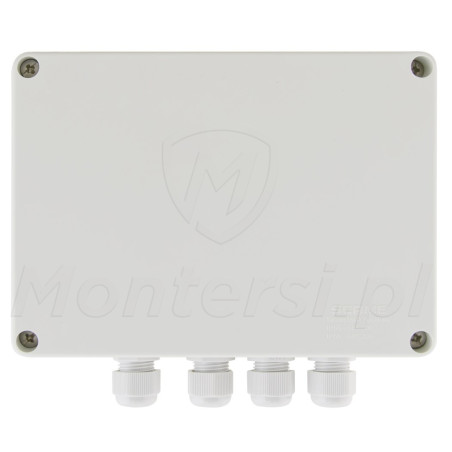

  • Front extendera PoE EXT-POE3H

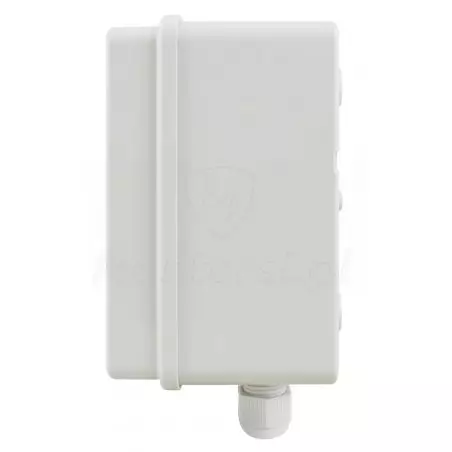

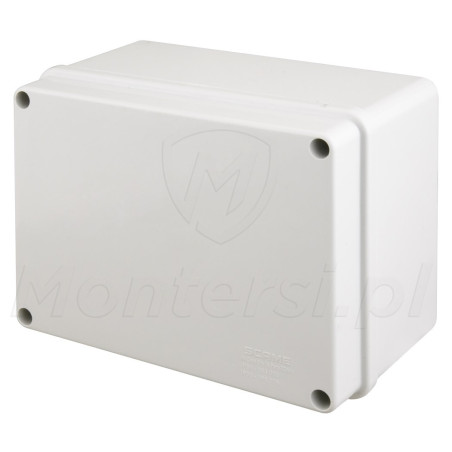

  • Bok extendera PoE EXT-POE3H

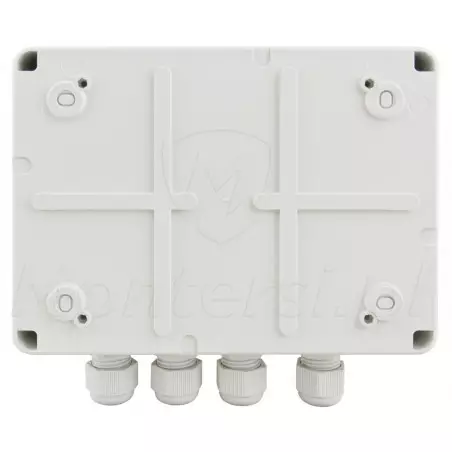

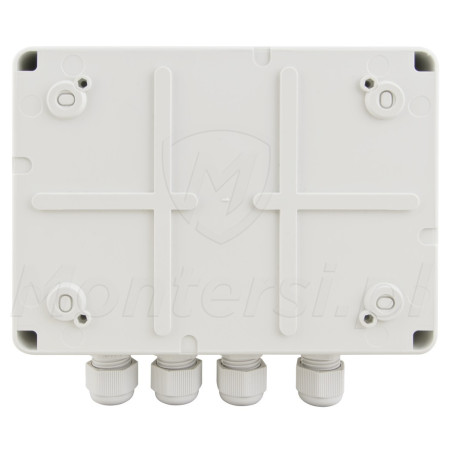

  • Tył extendera PoE EXT-POE3H

EXT-POE3H - Extender PoE umożliwiający zwiększenie zasięgu przesyłu danych i zasilania PoE po skrętce UTP (cat. 5 / 5e) o dodatkowe 100 m. Niezawodny i uniwersalny znajduje szerokie zastosowanie w rozległych sieciach LAN i systemach monitoringu IP. Do elementów wyróżniających ekstendera PoE można zaliczyć:

  • Wejście PoE IN zgodne ze standardem IEEE 802.3af / 802.3at
  • 2 wyjścia PoE OUT zgodne ze standardem IEEE 802.3af / 802.3at (wybierane przełącznikiem)
  • Wyjście PoE OUT pasywne
  • Możliwość pracy w sieciach Ethernet (10 Mb/s) i Fast Ethernet (100 Mb/s)
  • Możliwość odłączenia zasilania na portach OUT1 i OUT2
  • Optyczną sygnalizację stanu pracy
  • Zabezpieczenie przepięciowe, przeciążeniowe (OLP), przeciwzwarciowe (SCP)
  • Zasilanie ze switcha PoE (44 - 57 V DC)
  • Max. prąd obciążenia: 0.6 A dla OUT1 i OUT2 oraz 0.3 A dla OUT3 (0.6 A sumarycznie)
  • Szczelną obudowę zewnętrzną (IP56)

Extender EXT-POE3H sprawdza się świetnie w zewnętrznych systemach monitoringu IP, stosowanych w rozległych obiektach. Przy jego pomocy kamerę IP można zamontować w odległości nawet 200 m od rejestratora NVR. Extender znajduje również zastosowanie w sieciach LAN stosowanych w firmach lub hotelach z wieloma punktami dostępowymi.

Parametry techniczne:

Parametry techniczne:

  • Wejście: 1x RJ-45 (IEEE 802.3af/at)
  • Wyjście: 3x RJ-45 (2x IEEE 802.3af i 1x PASSIVE)
  • Zwiększenie zasięgu: 100 m
  • Zgodność z sieciami: 10 / 100 Mb/s
  • Zabezpieczenie przepięciowe: TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Sygnalizacja pracy: Diody LED
  • Obudowa: IP56
  • Inne: Dławice: 4x o średnicy 4 - 8 mm
  • Temperatura pracy: -25...+50 °C
  • Zasilanie: Zgodne z 802.3af/at (44 - 57V DC)
  • Moc modułu: Max. 30 W
  • Pobór prądu: < 30 mA
  • Napięcie wyjściowe: Zgodne z napięciem zasilania
  • Prąd wyjściowy: 0.6 A dla OUT1 i OUT2 / 0.3 dla OUT 3 (0.6 A sumarycznie)
  • Wymiary: 158 x 118 x 77 mm
  • Waga: 0.42 kg
  • Gwarancja producenta: 12 miesięcy od daty produkcji

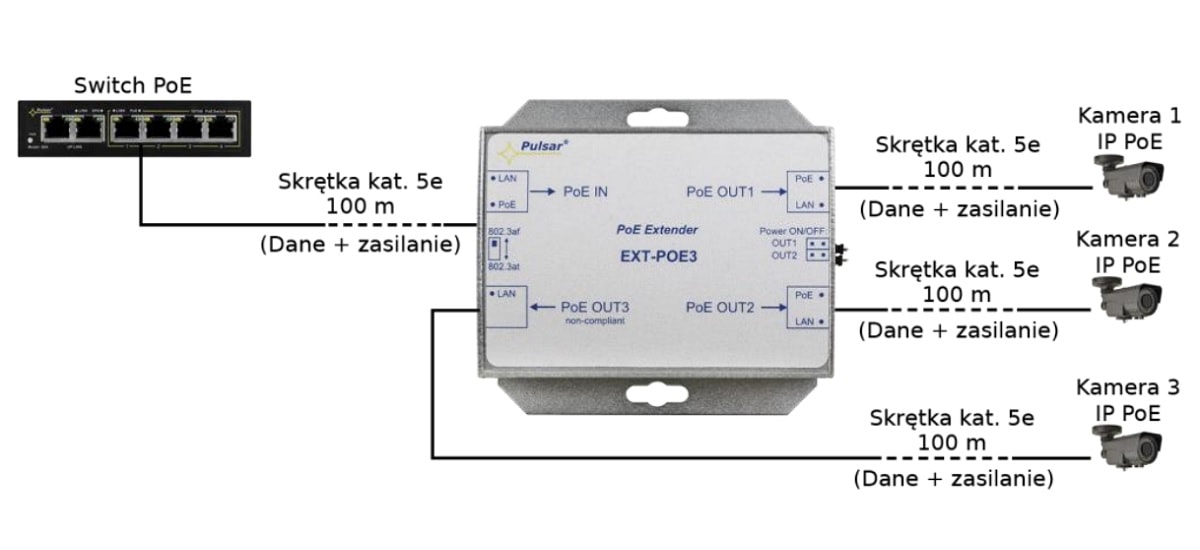

Przykładowe zastosowanie extendera PoE EXT-POE3

Technologia PoE

Transmisja danych i zasilanie po tym samym kablu

Technologia Power over Ethernet umożliwia realizację zasilania i transmisję danych Ethernetowych po tej samej skrętce. Do największych zalet tego rozwiązania można zaliczyć:

  • Poprawę elastyczności instalacji. Technologia umożliwia montaż urządzeń PoE w miejscach do których nie da się doprowadzić standardowych zasilaczy
  • Zmniejszenie ilości przewodów niezbędnych do wykonania prawidłowej instalacji, co znacznie przyspiesza montaż systemu
  • Technologia PoE nie wymaga wcześniejszej konfiguracji. Switch PoE automatycznie rozpoznaje czy podłączone urządzenie wspiera technologię i jeżeli tak, realizuje jego zasilanie
Uwaga!

Do przesyły zasilania są wykorzystywane pary żył 4/5 i 7/8. Zgodnie ze standardem sieci Ethernet nie są one używane do transmisji danych.

Hermetyczna obudowa

Bezawaryjna praca w warunkach zewnętrznych

Cechą charakterystyczną modelu EXT-POE3H jest hermetyczna obudowa zewnętrzna, w klasie szczelności IP56. Dzięki niej extender można zamontować na zewnątrz, bez obawy, że złe warunki pogodowe spowodują jego uszkodzenie. Obudowa jest również wyposażona w 4 dławice o średnicy 4 - 8 mm, które umożliwiają szczelne wprowadzenie przewodów połączeniowych. Klasa szczelności IP56 gwarantuje ochronę przed:

  • Zapyleniem i dostaniem się do wnętrza obudowy drobnych zabrudzeń
  • Silnymi opadami atmosferycznymi i wodą bryzgająca ze wszystkich stron
  • Niskimi i wysokimi temperaturami z zakresu -25...+50 °C

Obudowa extendera jest przystosowana do montażu natynkowego na płaskiej powierzchni. Po zastosowaniu opaski zaciskowej z blachą montażową OSB1, obudowę można również przymocować do słupka lub masztu.
