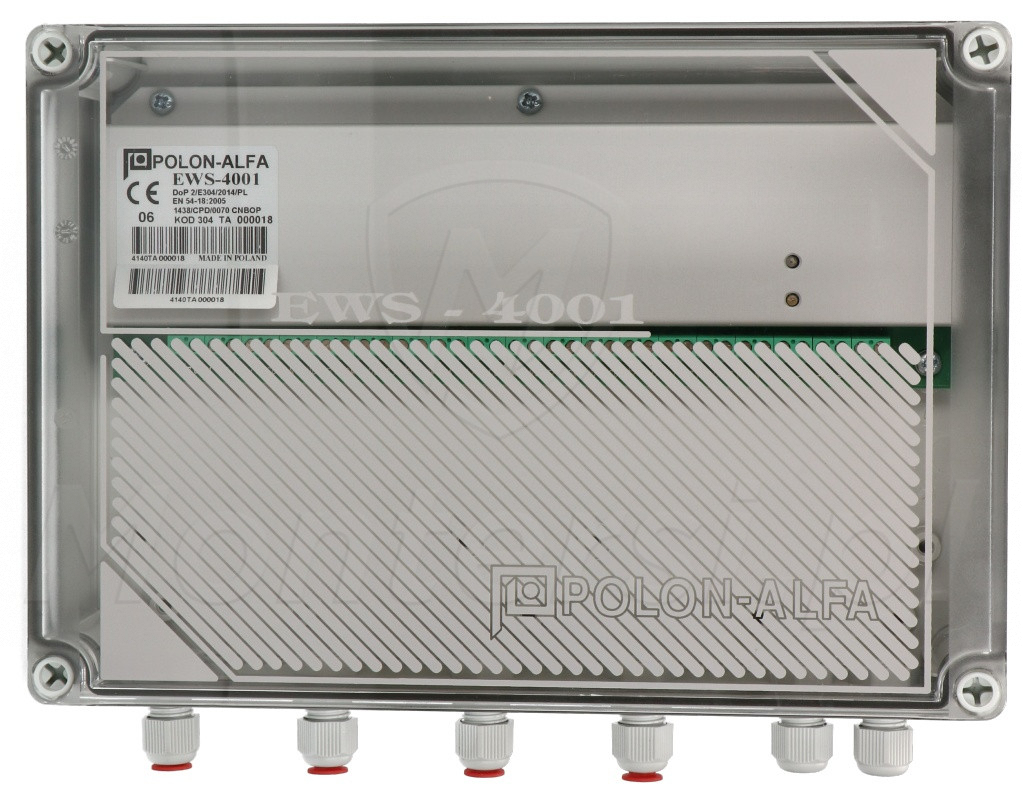

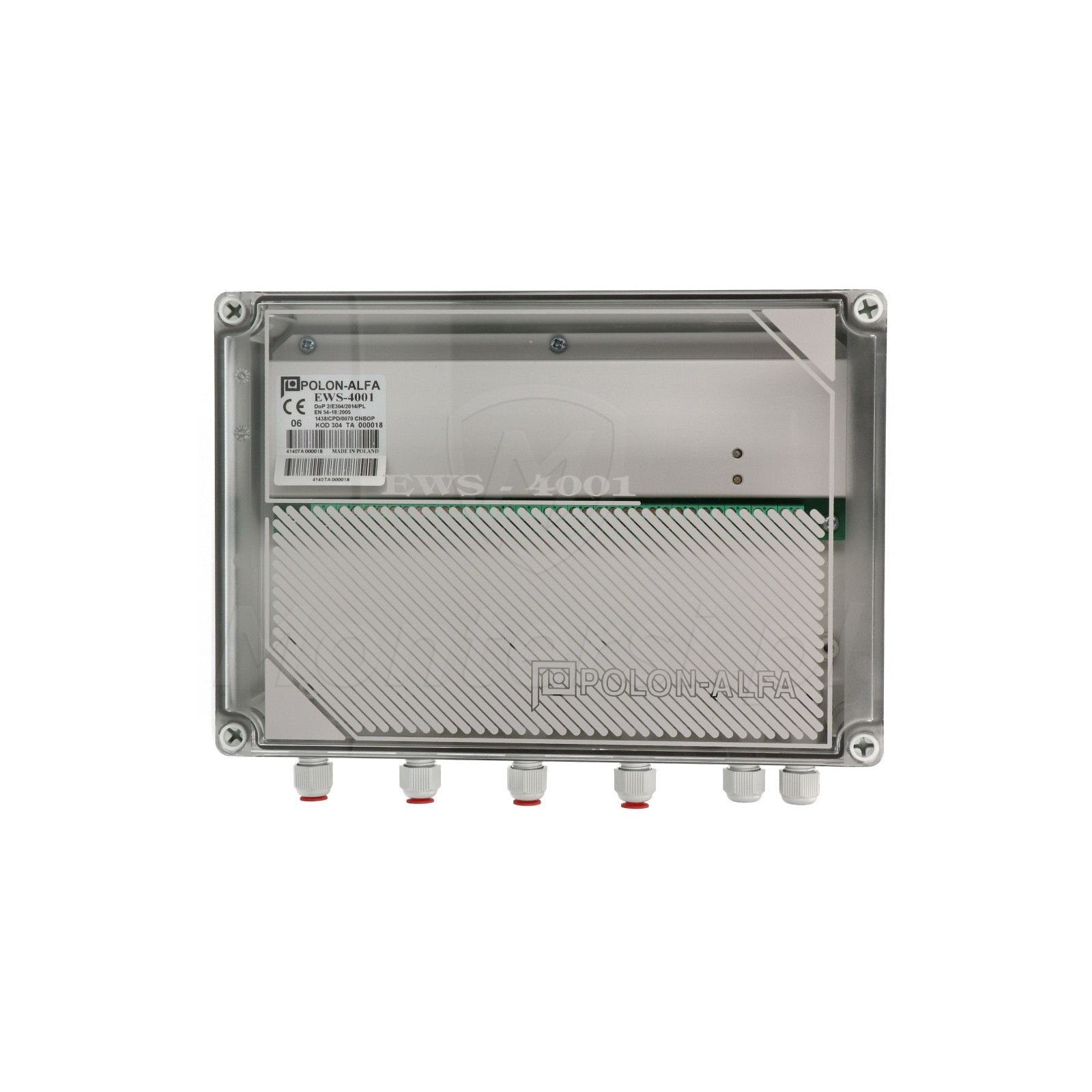

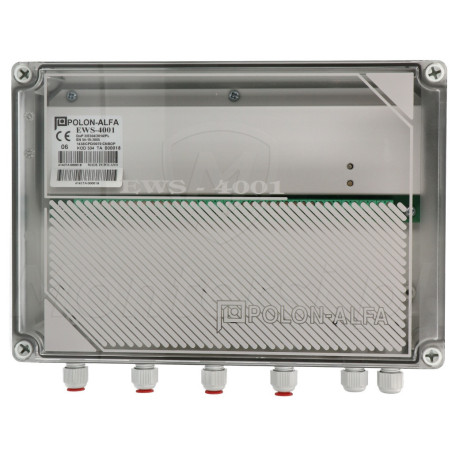

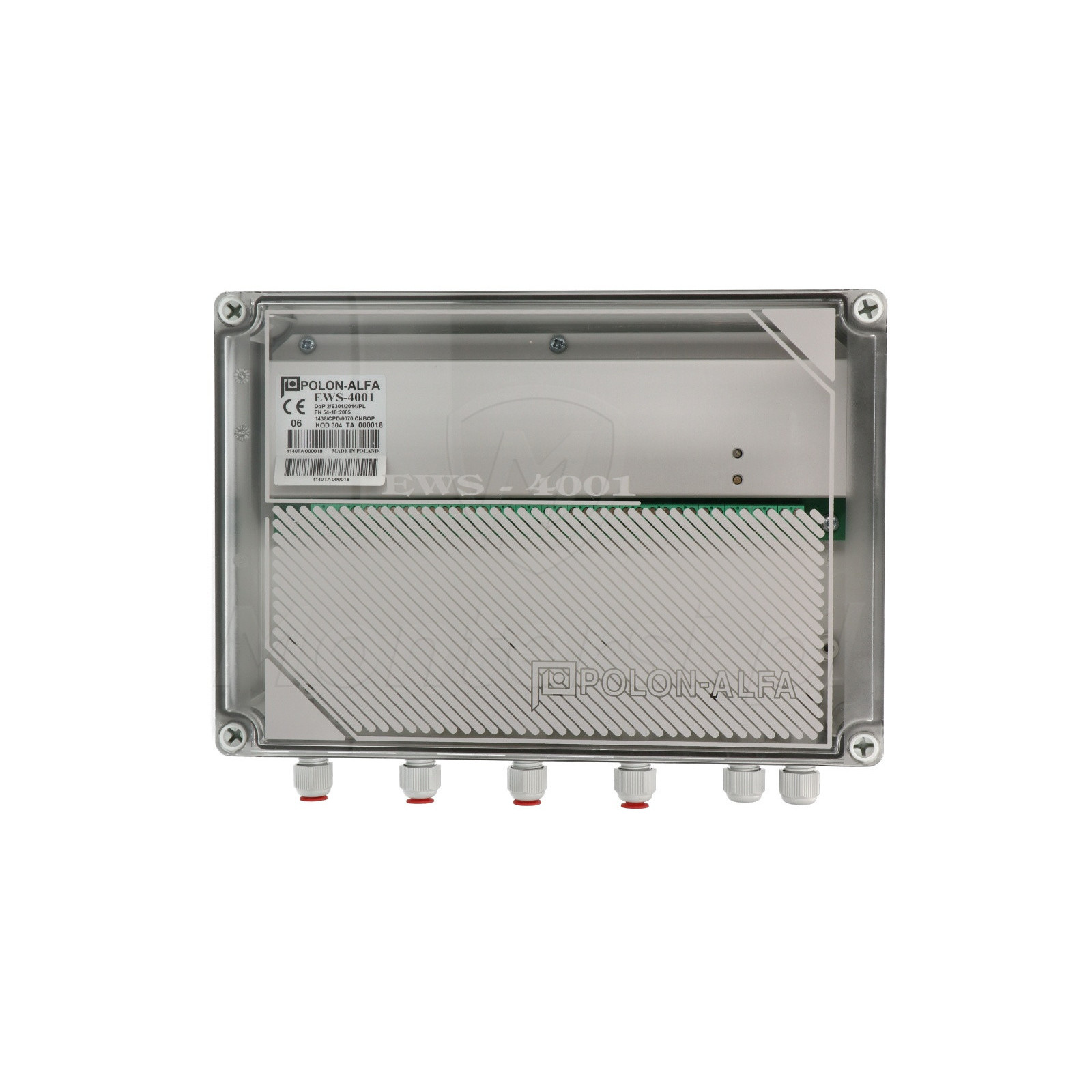

EWS-4001 - Adresowalny element sterujący wielowyjściowy

Kod: 23945
Na zamówienie
Czas realizacji:
4 dni
1 027,05 zł
netto: 835,00 zł
  • Napięcie zasilania: 16,5 ÷ 24,6 V
  • Pobór prądu (gotowość): < 150 µA
  • Klasa szczelności: IP65
  • Temperatura pracy: -25 ... +55°C
  • Wymiary: 250 x 195 x 75 mm (z dławikami)
  • Waga: 0,5 kg
wszystkie parametry
  • Darmowa dostawa
EWS-4001
Opis
EWS-4001 - Adresowalny element sterujący wielowyjściowy przeznaczony do sterowania rożnymi urządzeniami automatyki pożarniczej, zwłaszcza do załączania dźwiękowych systemów ostrzegania przed pożarem (DSO) oraz tablic synoptycznych.
Model ten można instalować wewnątrz i na zewnątrz obiektów. Może pracować wyłącznie w adresowalnych liniach/pętlach dozorowych central sygnalizacji pożarowej systemów POLON 4000 i POLON 6000.

Osiem wyjść przekaźnikowych

Sterowanie elementami alarmowymi

Element EWS-4001 ma osiem niezależnych wyjść przekaźnikowych z wyprowadzonymi na łączówkę bezpotencjałowymi zestykami przełącznymi. Przekaźniki mogą być indywidualnie załączane na polecenia wysłane przez centralę, po spełnieniu zaprogramowanych kryteriów zadziałania np. alarmowanie I st. w centrali, alarmowanie w wybranej strefie dozorowej, alarmowanie iloczynu lub sumy wybranych stref, itp. Element jest wyposażony w wewnętrzny izolator zwarć. Kodowanie adresu elementu EWS-4001 odbywa się automatycznie z centrali - kod adresowy zapisywany jest w jego nieulotnej pamięci.

Działanie elementu sterującego

Adresowalna dwuprzewodowa linia dozorowa

Komunikacja między centralą systemu POLON-4000, a elementem sterującym EWS-4001 odbywa się za pośrednictwem adresowalnej dwuprzewodowej linii dozorowej. Na rozkaz z centrali, w elemencie sterującym następuje przełączenie styków przekaźnika uruchamiających urządzenie przeciwpożarowe (np. klapa dymowa) lub wybrany kanał urządzenia rozgłoszeniowego.

Zadziałanie pierwszego przekaźnika następuje po czasie 2 s od otrzymania rozkazu z centrali. Jeżeli rozkaz zadziałania będzie dotyczył większej liczby przekaźników, kolejne zadziałania będą następowały w odstępach 2 s, zadziałanie wszystkich ośmiu przekaźników będzie trwało nie dłużej niż 16 s. Kasowanie alarmu w centrali powoduje powrót styków przekaźników do położenia wyjściowego, również w odstępach 2 s, jak przy zadziałaniu. Element sterujący przekazuje do centrali wystąpienie poniższych stanów:

  • Zadziałanie przekaźnika,
  • Zadziałanie izolatora zwarć,
  • Uszkodzenie przekaźnika,
  • Uszkodzenie pamięci EEPROM – błędne dane zapisane w EEPROM.

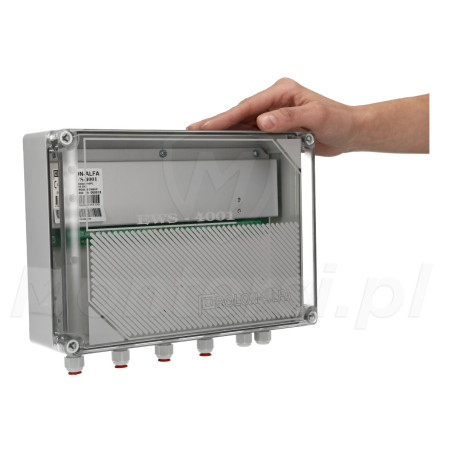

Element sterujący wyposażony jest w wewnętrzny izolator zwarć, który odcina sprawną część linii  dozorowej od sąsiadującej części zwartej, co umożliwia dalszą niezakłóconą pracę elementu sterującego. Stan zadziałania przekaźnika w elemencie sterującym sygnalizowany jest czerwonymi rozbłyskami diody LED, umieszczonej wewnątrz obudowy pod przezroczystą pokrywą.

Wskaźnik umożliwia szybką lokalizację elementu sterującego, w którym zadziałał przynajmniej jeden przekaźnik i stanowi pomoc przy okresowym sprawdzaniu działania elementu sterującego. Stan zadziałania izolatora zwarć i stany uszkodzenia, sygnalizowane są żółtymi rozbłyskami diody LED, umieszczonej w pobliżu diody czerwonej. Przykładowe podłączenie elementu sterującego EWS-4001 przedstawiono na rysunku 2.

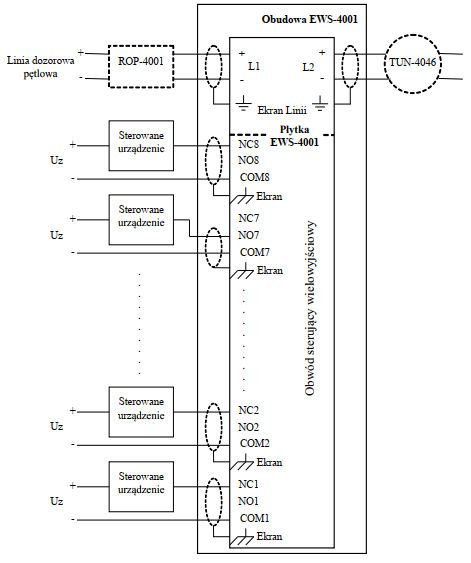

Schemat działania elementu EWS-4001

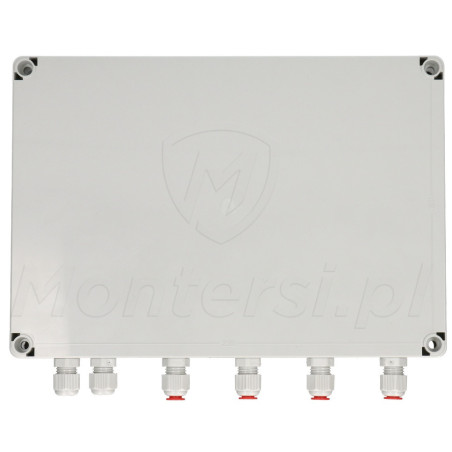

Obudowa z tworzywa sztucznego

Solidna i trwała

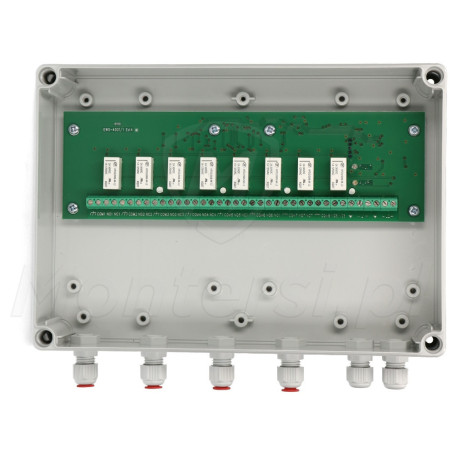

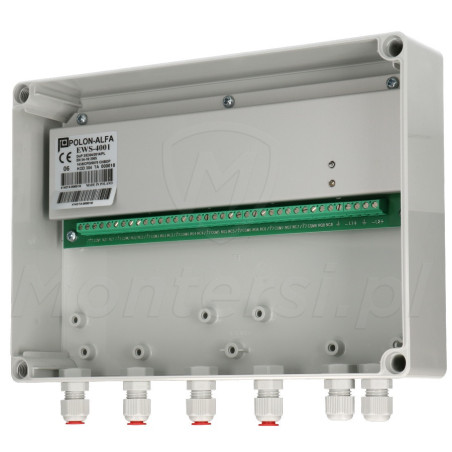

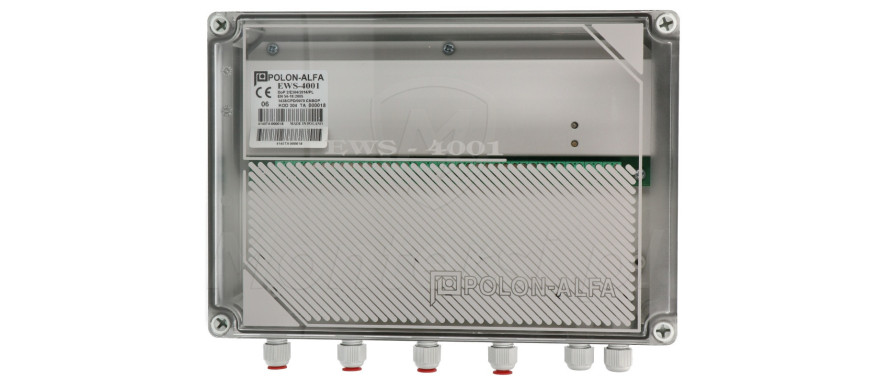

Element EWS-4001 stanowi obudowa z tworzywa, wewnątrz której umieszczono płytkę drukowaną z przekaźnikami i rząd łączówek do podłączenia przewodów instalacji. Obudowa gwarantuje wysoki stopień szczelności, umożliwiający instalowanie elementu w trudnych warunkach lub na zewnątrz obiektów. Obudowa ma odpowiednie wejścia dławikowe na osobne wprowadzenie przewodów linii dozorowej i linii sterujących.
  • Napięcie zasilania: 16,5 ÷ 24,6 V
  • Pobór prądu (gotowość): < 150 µA
  • Klasa szczelności: IP65
  • Temperatura pracy: -25 ... +55°C
  • Wymiary: 250 x 195 x 75 mm (z dławikami)
  • Waga: 0,5 kg
Typ Nazwa Opis Rozmiar
Instrukcje pdf Instrukcja obsługi 819.31 kB Pobierz
Certyfikaty pdf Certyfikat zgodności 733.6 kB Pobierz
Certyfikaty pdf Deklaracja właściwości użytkowych 583.54 kB Pobierz
Karty Katalogowe pdf Karta katalogowa 232.56 kB Pobierz
