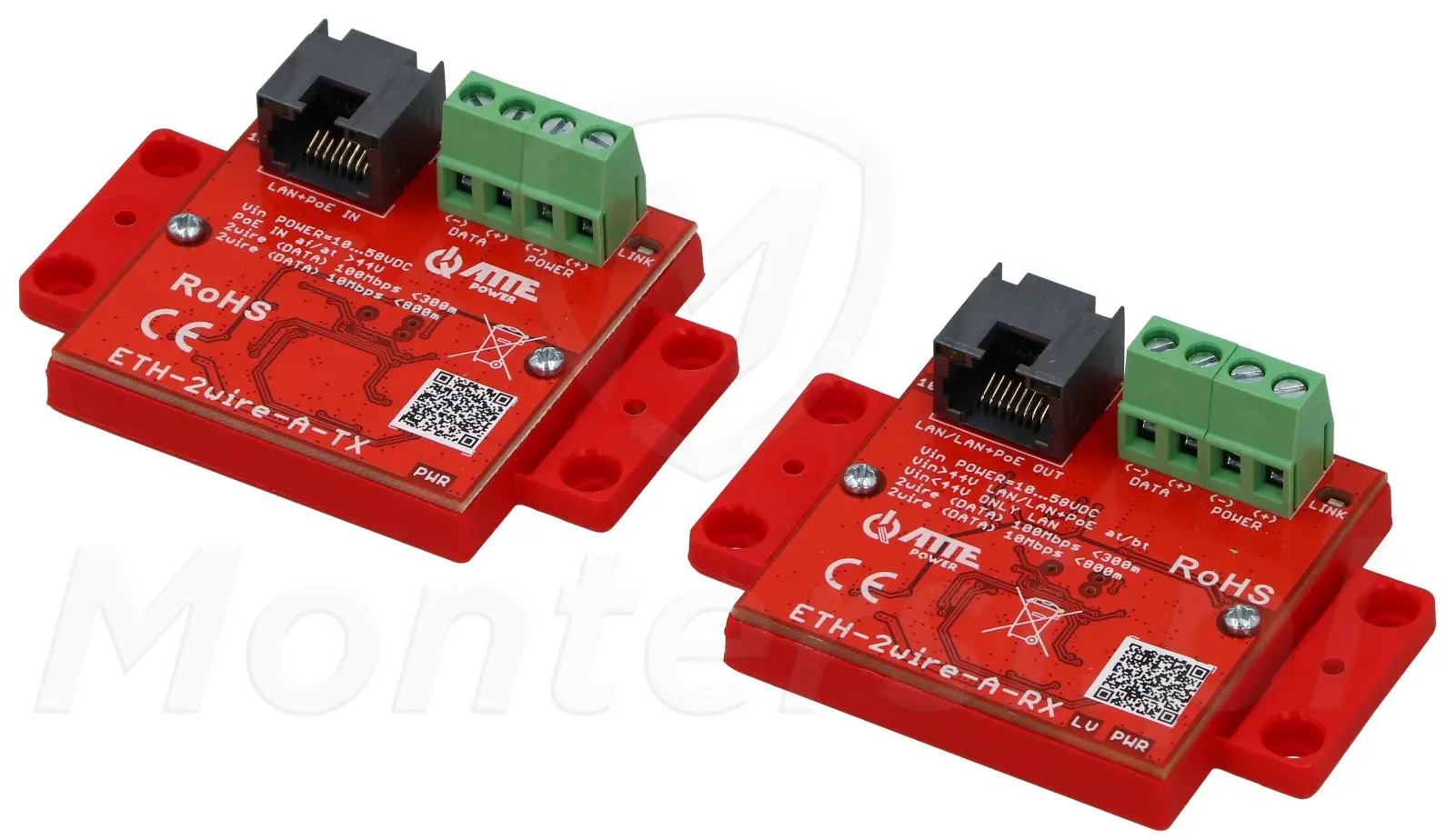

ETH‑2wire-A‑SET - Zestaw do transmisji LAN+PoE, 100 Mbps, 300m

Kod: 33944

Parametry techniczne:

Złącza: 2 Porty PoE, 2 Listwy śrubowe
Napięcie zasilania: Vin PoE - 44 ... 56 V, Vin Power - 24 ... 56 V
Napięcie wyjściowe: Vout = Vin
Pobór mocy: 1,35 W
Stopień ochrony IP: IP20
Waga: 0,05 kg

Dużo

Czas realizacji:

24h

576,87 zł

netto: 469,00 zł

Opis produktu
Załączniki

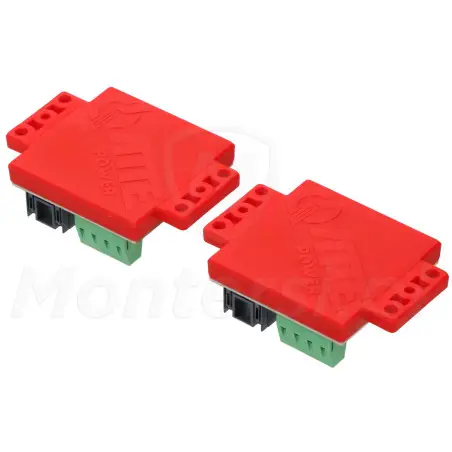

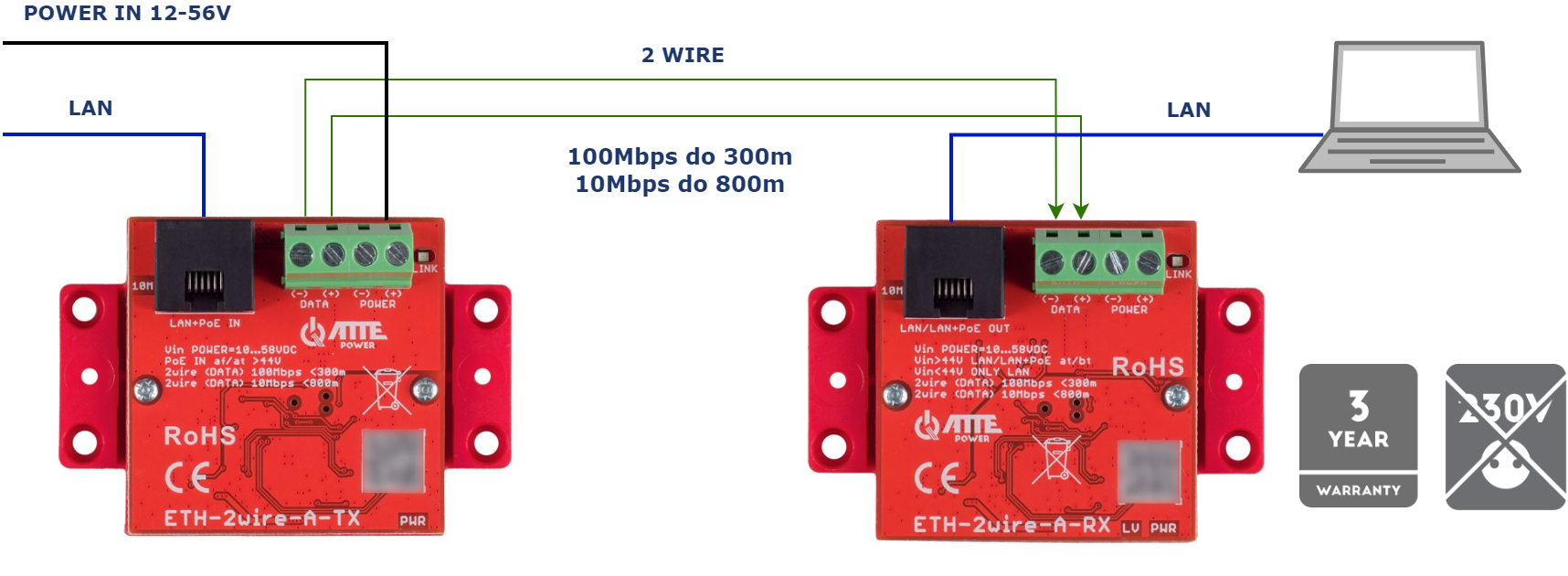

ETH‑2wire-A-SET - Zestaw dwóch aktywnych konwerterów przeznaczony do transmisji danych oraz zasilania PoE. Urządzenie wykorzystuje jedną parę skrętki UTP. Sprawdzi się doskonale w miejscach , gdzie wymiana istniejącego okablowania jest niemożliwa lub nieopłacalna. Dane oraz zasilanie mogą być transmitowane na odległość nawet do 300 metrów. Daje to możliwość umieszczenia np. kamery w odległym miejscu bez konieczności zmiany okablowania.

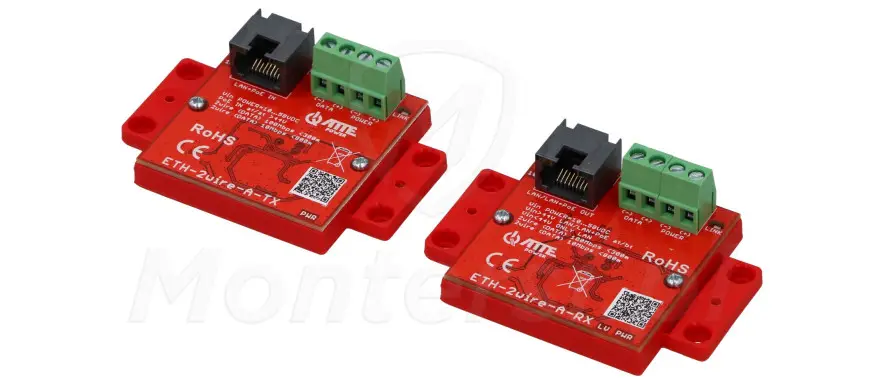

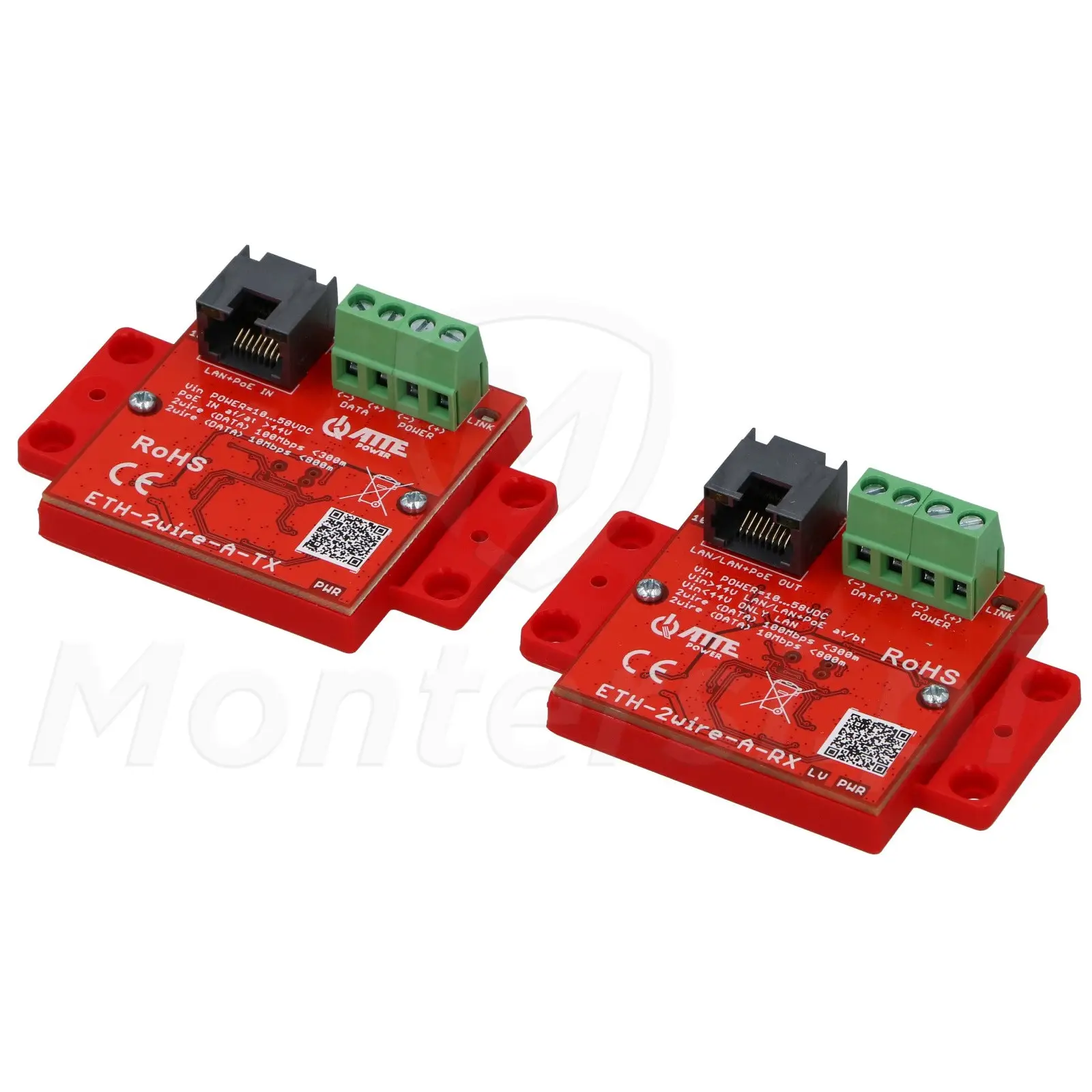

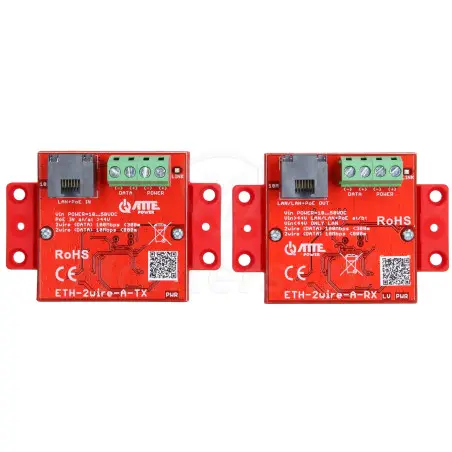

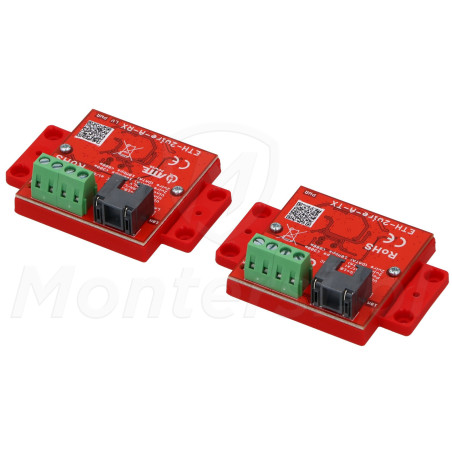

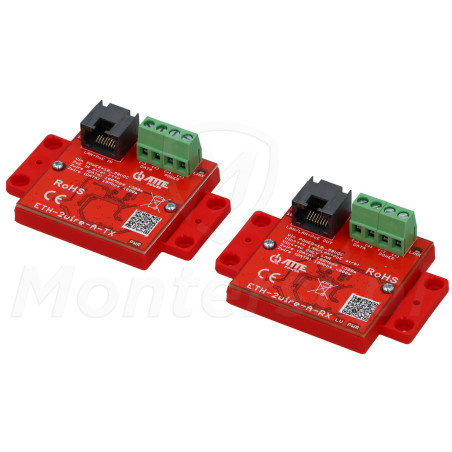

W skład zestawu wchodzą:

ETH-2WIRE-A-TX
ETH-2WIRE-A-RX

Parametry techniczne:

Parametry techniczne:

Złącza: 2 Porty PoE, 2 Listwy śrubowe
Napięcie zasilania: Vin PoE - 44 ... 56 V, Vin Power - 24 ... 56 V
Napięcie wyjściowe: Vout = Vin
Pobór mocy: 1,35 W
Stopień ochrony IP: IP20
Waga: 0,05 kg

Wbudowane zworki

Możliwość wyboru konfiguracji

W module ETH-2wire-A-RX zastosowano panel zworkowy, dzięki któremu możemy wybrać odpowiednią konfigurację zasilania. Przykładowe opcje konfiguracji to:

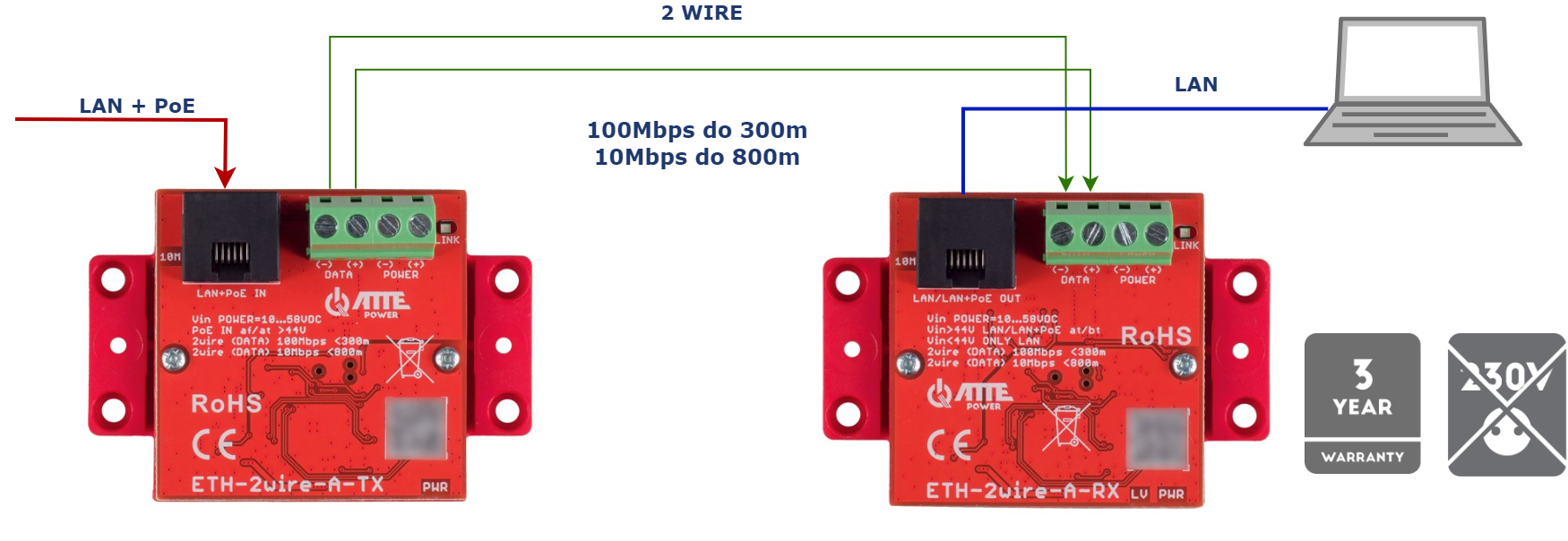

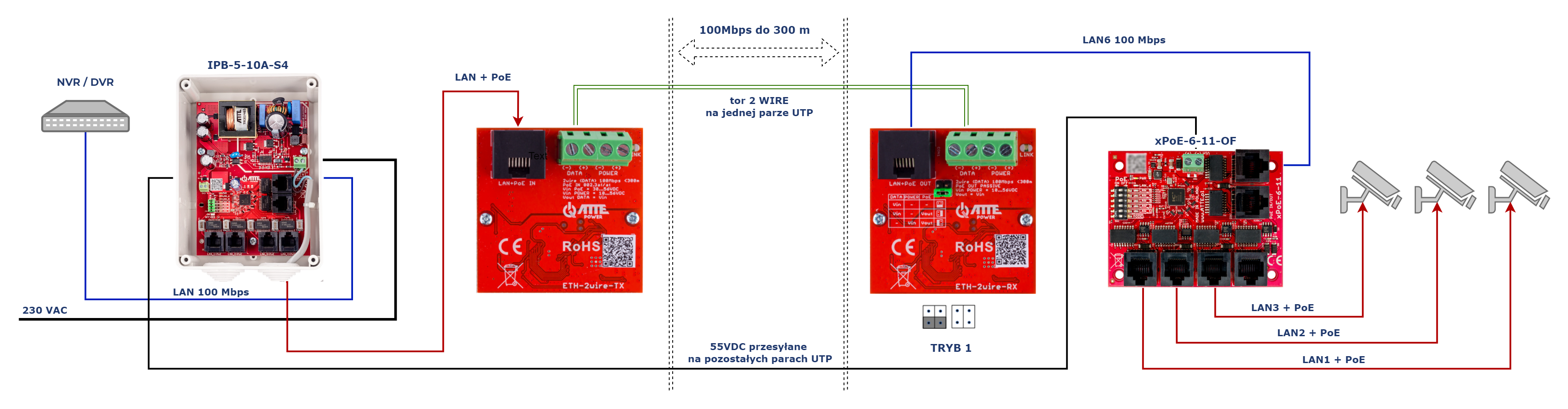

Tryb 1: Zasilanie modułu ETH-2wire-A-RX realizowane jest z napięcia podawanego na złącze DATA (tor transmisji 2wire). Do portu RJ45 dołączamy urządzenie sieciowe nie obsługujące PoE. Złącze POWER pozostaje niewykorzystane. (konfiguracja fabryczna)
Tryb 2: Zasilanie modułu ETH-2wire-A-RX oraz podpiętego do portu RJ45 odbiornika PoE realizowane jest z napięcia podawanego na złącze DATA (tor transmisji 2wire). Złącze POWER pozostaje niewykorzystane.

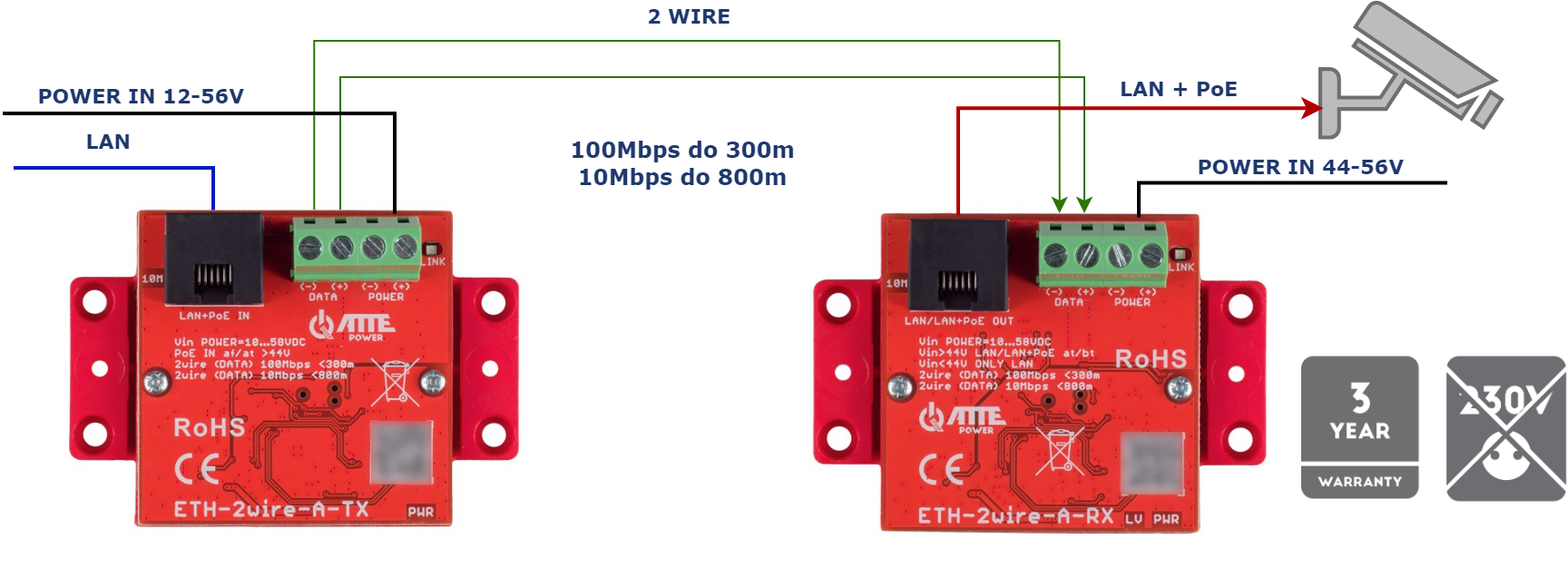

Tryb 3: Zasilanie modułu ETH-2wire-A-RX oraz podpiętego do portu RJ45 odbiornika PoE realizowane jest z dodatkowego napięcia podawanego na złącze POWER. Konfiguracja ma zastosowanie np. gdy odbiornik PoE wymaga innej wartości napięcia niż ta dostępna z linii DATA lub gdy zapotrzebowanie mocy odbiornika PoE przewyższa dostępny na linii DATA budżet (wynikający np. ze spadków napięć).
Tryby 4 i 5: Konfiguracja zaawansowana (szczegółowo opisana w instrukcji)

Sygnalizacja optyczna

Wbudowane diody LED

Urządzenia zostały wyposażone w porty RJ 45 z wbudowanymi diodami LED sygnalizującymi pracę zestawu. Dioda żółta sygnalizuje obecność zasilania natomiast zielona prawidłowe zestawienie połączenia (świeci światłem ciągłym) i transmisję danych ( szybko mruga). Dzięki temu możemy w szybki sposób sprawdzić czy urządzenia pracują prawidłowo.
