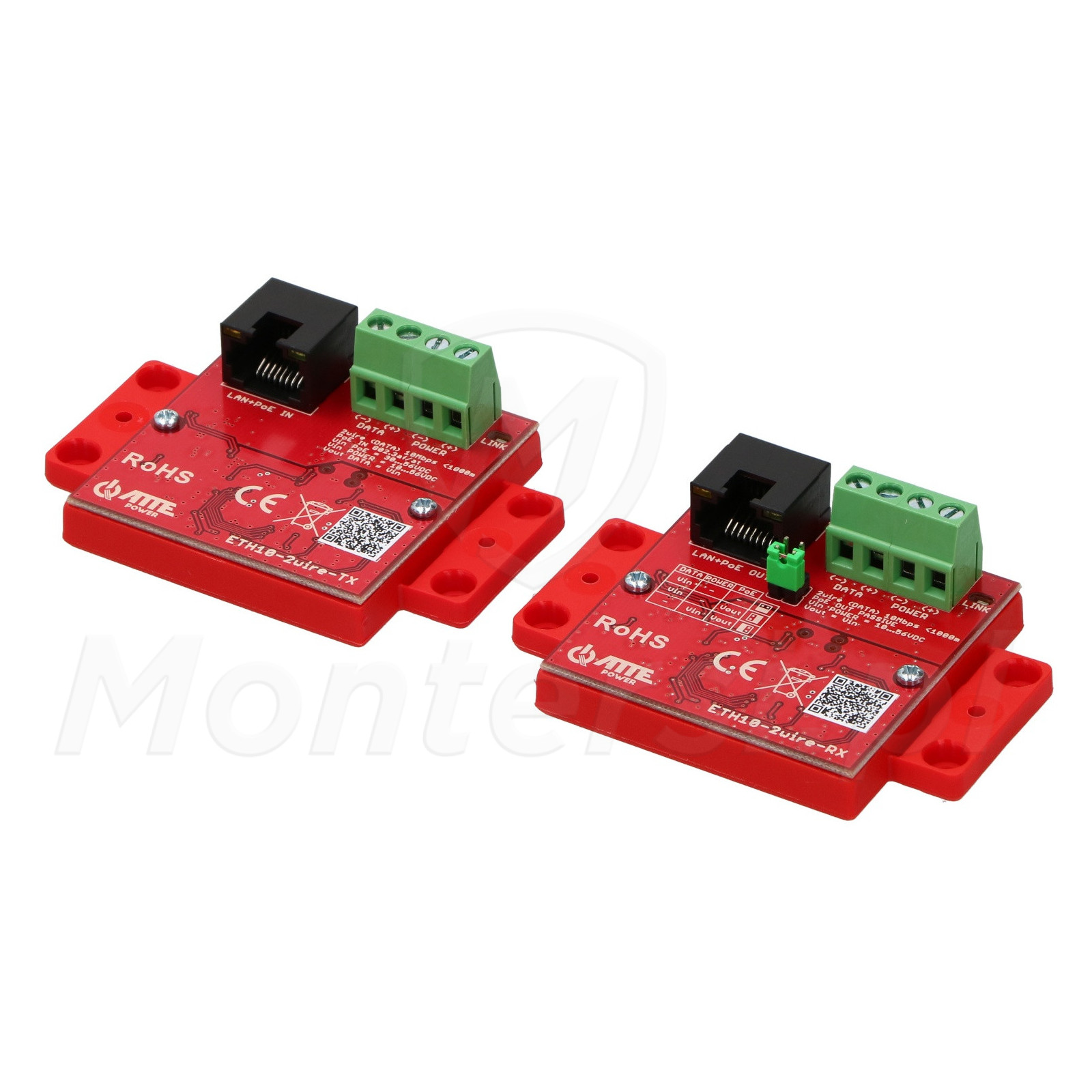

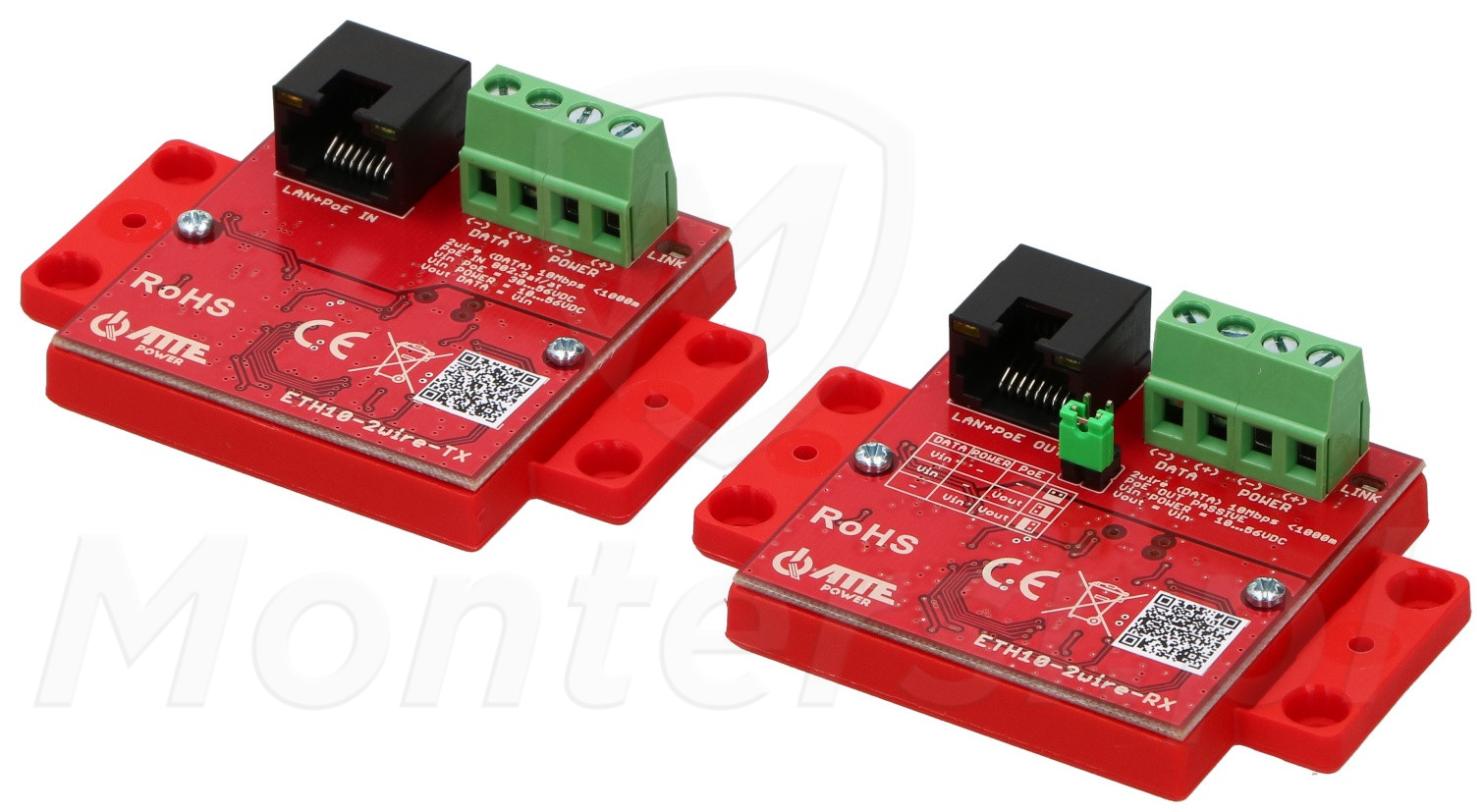

ETH10‑2wire‑SET - Zestaw do transmisji LAN+PoE, 10 Mbps, 1000m

Kod: 32395

Parametry techniczne:

  • Złącza: RJ-45, Listwa śrubowa
  • Napięcie zasilania: VIN PoE = 44 - 56 VDC, VIN POWER = 24 - 56 VDC
  • Napięcie wyjściowe: V IN = V OUT
  • Pobór mocy: 1.35 W
  • Długość kabla: < 1000m - para przewodów skrętki UTP
  • Stopień ochrony IP: IP 20
  • Wymiary: 51 x 51 x 22 mm ( TX i RX)
  • Waga: TX - 0,025 kg, RX 0,025 kg
Dużo
Czas realizacji:
24h
453,87 zł
netto: 369,00 zł
ETH10‑2wire‑SET - Zestaw do transmisji
  • ETH10‑2wire‑SET - Zestaw do transmisji
  • ETH10‑2wire‑SET - Zestaw do transmisji
  • ETH10‑2wire‑SET - Zestaw do transmisji
  • ETH10‑2wire‑SET - Zestaw do transmisji

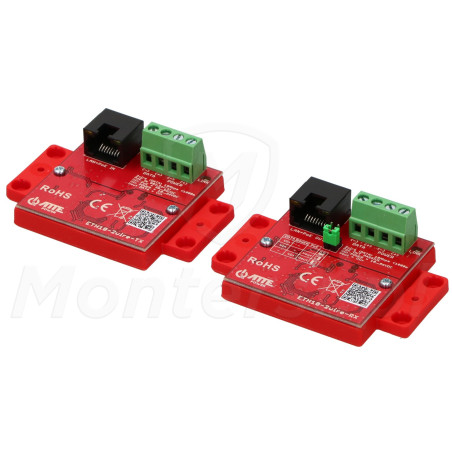

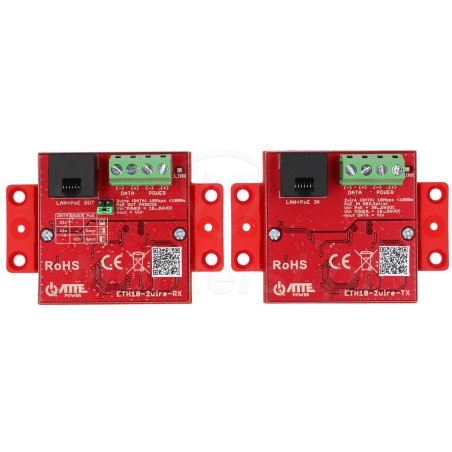

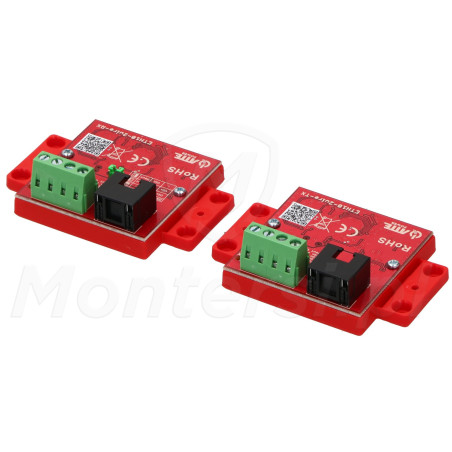

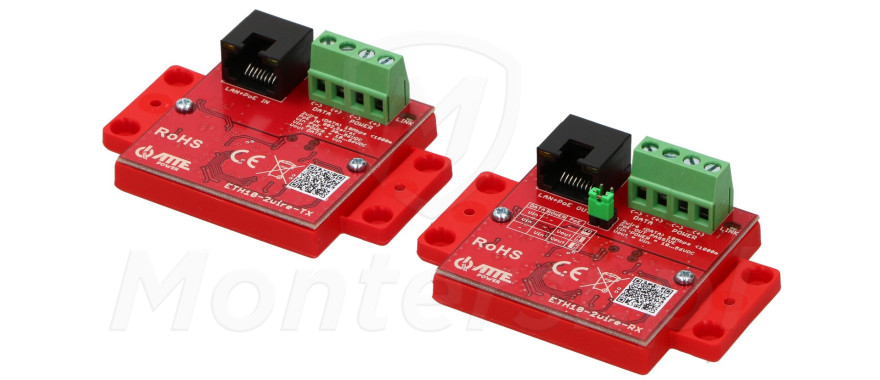

ETH10‑2wire‑SET - Zestaw dwóch aktywnych konwerterów przeznaczony do transmisji danych oraz zasilania PoE. Urządzenie wykorzystuje jedną parę przewodów skrętki UTP. Moduł TX zasilany jest za pomocą dowolnego switcha PoE ( RJ45 ) a następnie za pomocą dwóch przewodów umożliwia 2-kierunkową komunikację sieciową oraz zasilanie modułu RX oraz kamerę PoE. Sprawdzi się doskonale w miejscach , gdzie wymiana istniejącego okablowania jest niemożliwa lub nieopłacalna. Dane oraz zasilanie mogą być transmitowane na odległość nawet do 1000 metrów. Daje to możliwość umieszczenia np. kamery w odległym miejscu bez konieczności zmiany okablowania.

W skład zestawu wchodzą:

  • ETH10-2WIRE-TX
  • ETH10-2WIRE-RX

Parametry techniczne:

Parametry techniczne:

  • Złącza: RJ-45, Listwa śrubowa
  • Napięcie zasilania: VIN PoE = 44 - 56 VDC, VIN POWER = 24 - 56 VDC
  • Napięcie wyjściowe: V IN = V OUT
  • Pobór mocy: 1.35 W
  • Długość kabla: < 1000m - para przewodów skrętki UTP
  • Stopień ochrony IP: IP 20
  • Wymiary: 51 x 51 x 22 mm ( TX i RX)
  • Waga: TX - 0,025 kg, RX 0,025 kg

Wbudowane zworki

Możliwość wyboru konfiguracji

W module ETH10-2wire-RX zastosowano panel zworkowy, dzięki któremu możemy wybrać odpowiednią konfigurację zasilania. Przykładowe opcje konfiguracji to:

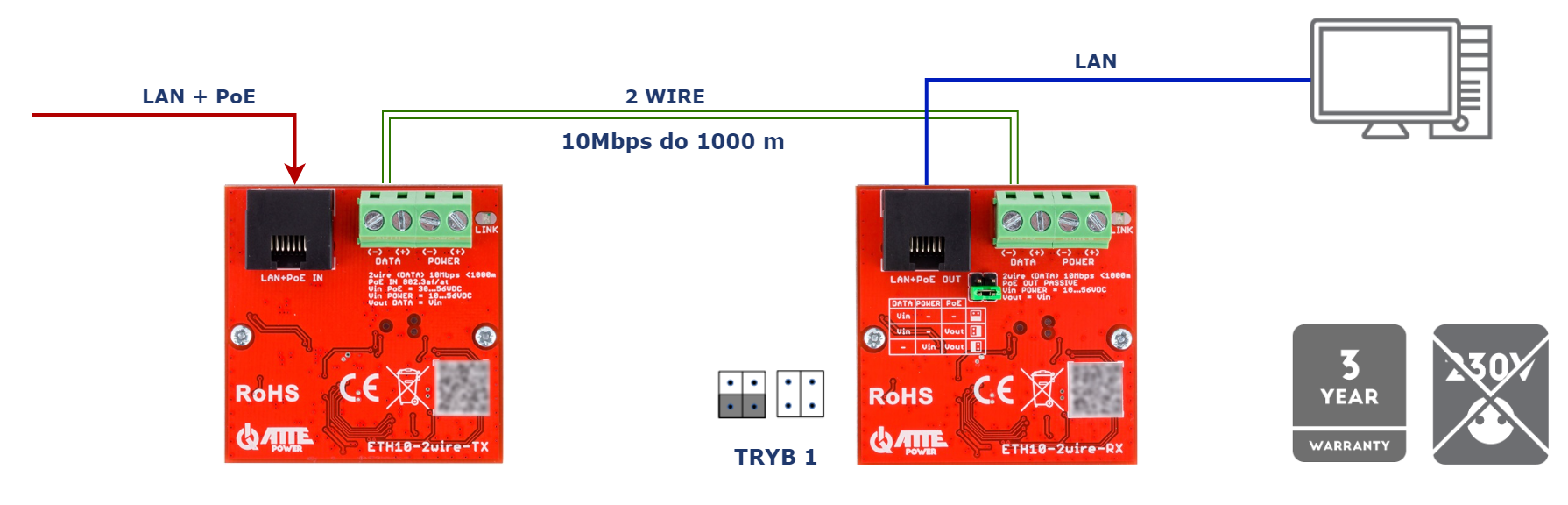

  • Tryb 1: Zasilanie modułu ETH10-2wire-RX realizowane jest z napięcia podawanego na złącze DATA (tor transmisji 2wire). Do portu RJ45 dołączamy urządzenie sieciowe nie obsługujące PoE. Złącze POWER pozostaje niewykorzystane. (konfiguracja fabryczna)

ETH10_Tryb1

  • Tryb 2: Zasilanie modułu ETH10-2wire-RX oraz podpiętego do portu RJ45 odbiornika PoE realizowane jest z napięcia podawanego na złącze DATA (tor transmisji 2wire). Złącze POWER pozostaje niewykorzystane.

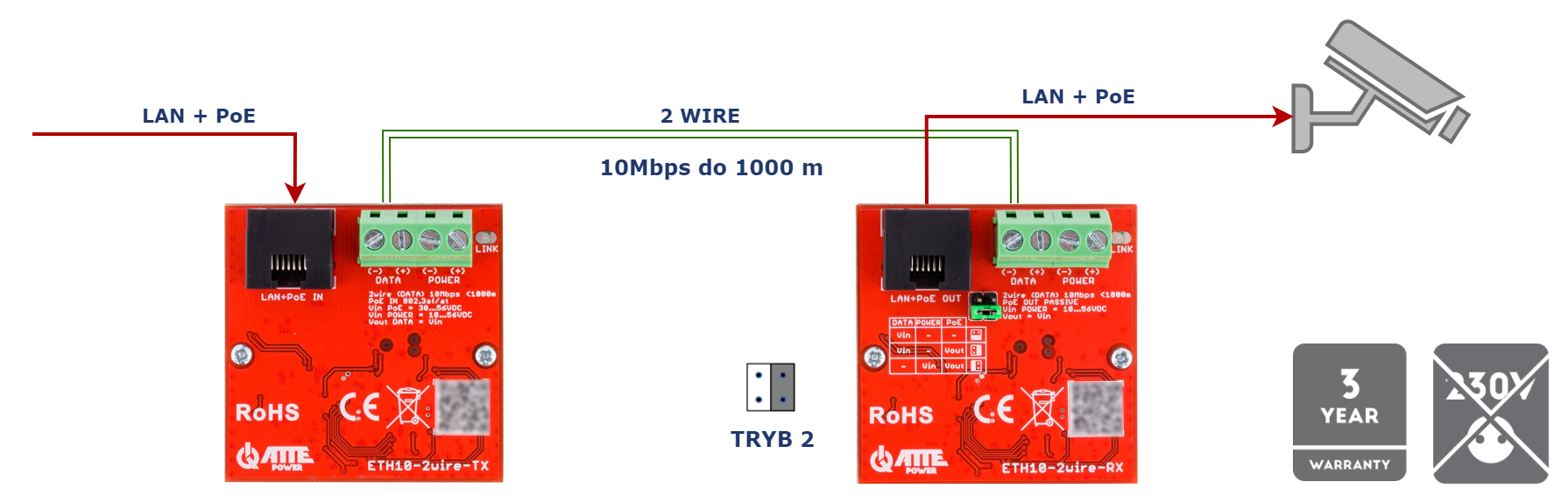

ETH10_Tryb2_1

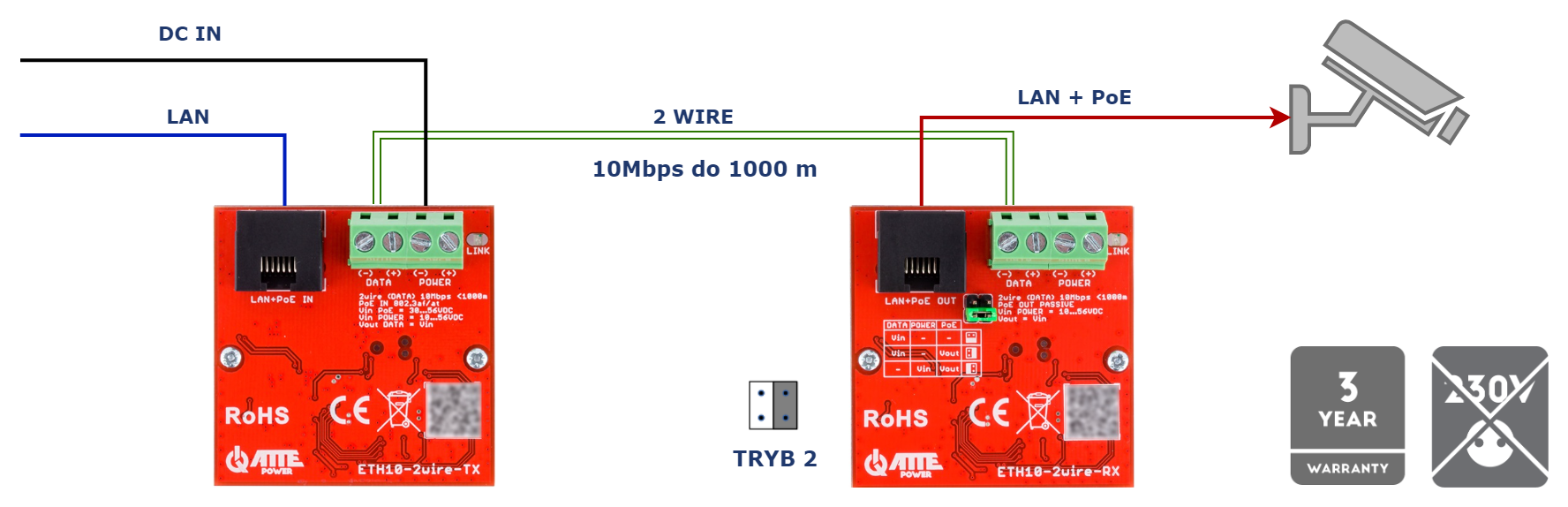

ETH10_Tryb2_2

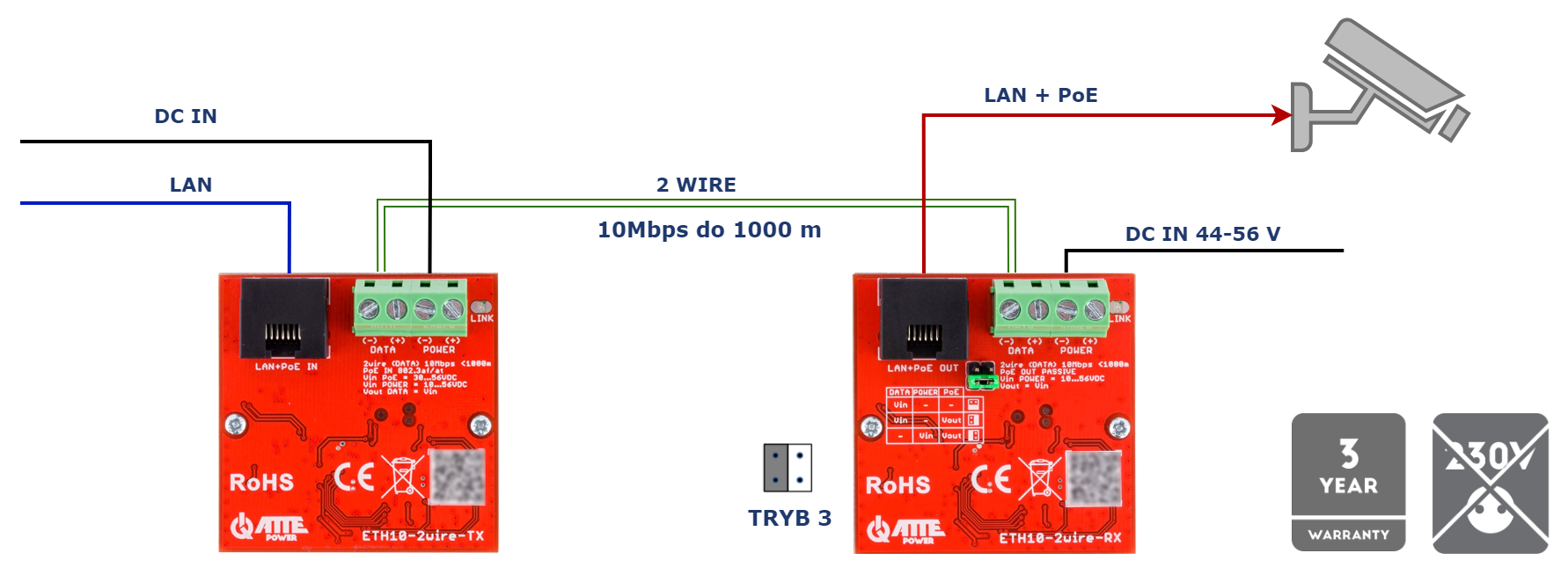

  • Tryb 3: Kamera jest zasilana z PoE z odbiornika ETH10-2wire-RX.

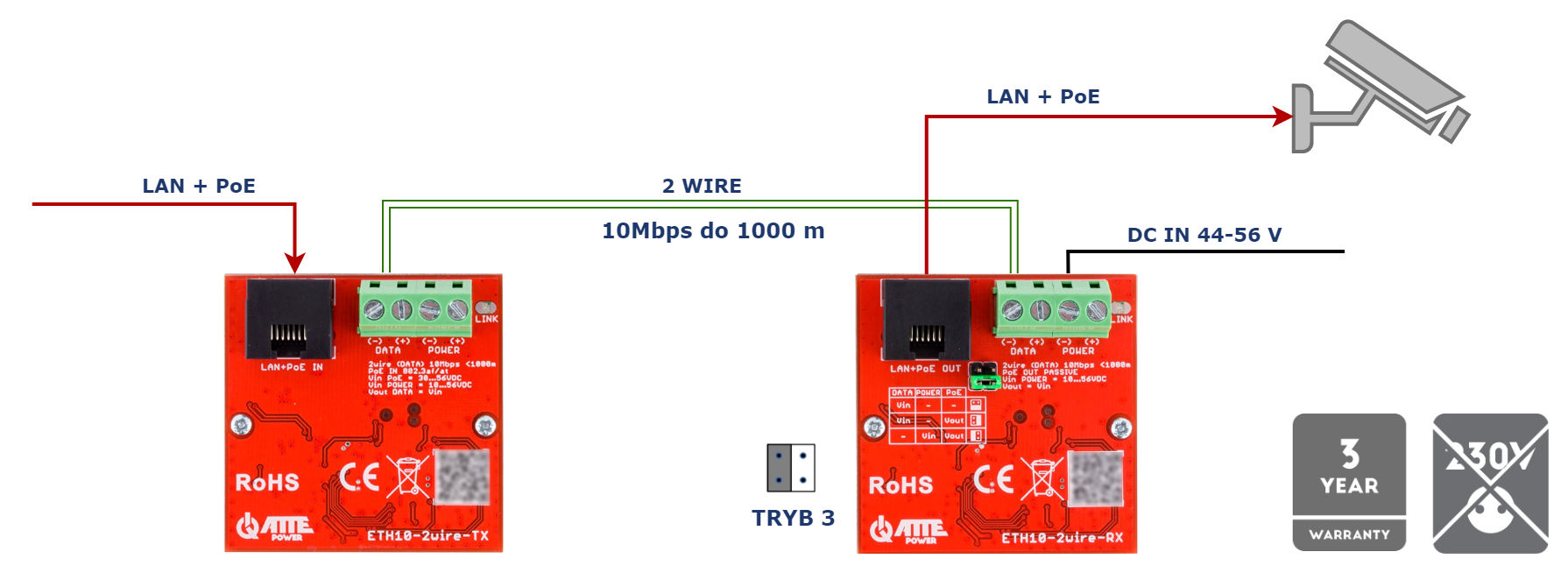

ETH10_Tryb3_1

ETH10_Tryb3_2

Sygnalizacja optyczna

Wbudowane diody LED

Urządzenia zostały wyposażone w porty RJ 45 z wbudowanymi diodami LED sygnalizującymi pracę zestawu. Dioda żółta sygnalizuje obecność zasilania natomiast zielona prawidłowe zestawienie połączenia (świeci światłem ciągłym) i transmisję danych ( szybko mruga). Dzięki temu możemy w szybki sposób sprawdzić czy urządzenia pracują prawidłowo.

Pobierz

Typ Nazwa Opis Rozmiar
Karty Katalogowe pdf ETH10-2wire-SET - Karta katalogowa 960.37 kB Pobierz
Instrukcje pdf ETH10-2wire-SET - Instrukcja 241.34 kB Pobierz
