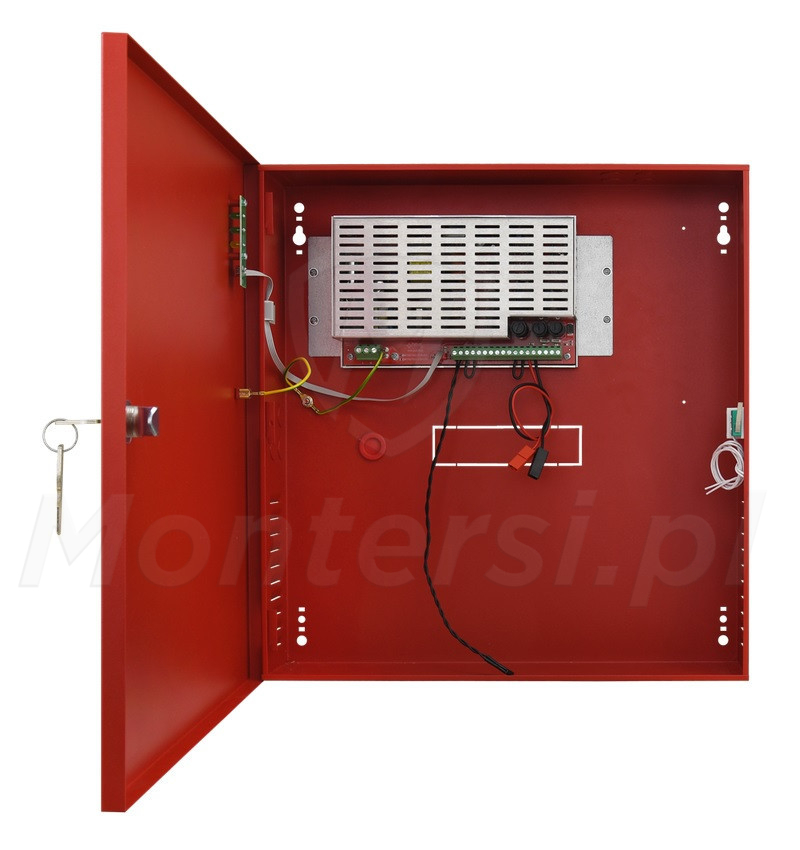

EN54C-2A17 - Zasilacz buforowy 24 V / 2 A, 2x 17 Ah

Wyjścia zasilania 24 V DC

Współpraca z większością czujek i sygnalizatorów PPOŻ

Zasilacz jest wyposażony w 2 niezależne wyjścia zasilania 22 - 27.6 V DC, jedno przeznaczone do pracy ciągłej, a drugie do pracy chwilowej. Wydajność prądowa wyjścia dedykowanego do pracy ciągłej wynosi 1.2 A, a do pracy chwilowej 2 A (max. 5 min). Dzięki nim, zasilacz można podłączyć do praktycznie dowolnej czujki, sygnalizatora i innego urządzenia systemu PPOŻ i systemu oddymiania.

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci elektrycznej

EN54C-2A17 jest zasilaczem buforowym i można do niego podłączyć 2 akumulatory podtrzymujące 17 Ah (kwasowo-ołowiowe, wykonane w technologii AGM lub żelowe). Po ich zastosowaniu, zasilacz może pracować w trybie awaryjnym, podtrzymującym pracę systemu w przypadku awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatorów (prąd ładowania akumulatorów: 0.8 A).

Do dodatkowych zalet obwodu akumulatora można zaliczyć:

• Pomiar rezystancji obwodu akumulatorów
• Dwufazowy proces ładowania akumulatorów
• Funkcja przyspieszonego ładowania akumulatorów
• Automatyczna kompensacja temperaturowa ładowania akumulatorów
• Kontrola ładowania i konserwacji akumulatorów
• Kontrola napięcia akumulatorów
• Ochrona akumulatorów przed nadmiernym rozładowaniem
• Ochrona akumulatorów przed przeładowaniem
• Zabezpieczenie wyjścia akumulatorów przed zwarciem i odwrotnym podłączeniem
• Automatyczny test akumulatorów

Sprawność 88%

Stabilne parametry pracy ciągłej

Zasilacz EN54C-2A17 cechuje się sprawnością, na poziomie 88%. Co oznacza, że przy transformacji napięcia jedynie niewielka część energii jest uwalniana pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy w całym czasie działania.

Zabezpieczenia obwodu zasilacza EN54C-2A17:

• Przeciwzwarciowe SCP - Bezpiecznik topikowy Faux1 / Faux2 (awaria wymaga wymiany wkładki topikowej)
• Przeciążeniowe OLP - 105 - 150% mocy zasilacza (automatyczny powrót)
• Nadnapięciowe OVP - U > 32 V +/- 2 V (automatyczny powrót)
• Przepięciowe

Wyjścia techniczne i wejście awarii

Sygnalizacja awarii zasilacza

Zasilacz jest również wyposażony w wejście awarii zbiorczej i wyjścia techniczne, służące do sygnalizacji nieprawidłowego działania zasilacza. Wejścia / wyjścia na wyposażeniu zasilacza EN54C-2A17:

• EPS - wyjście przekaźnikowe do sygnalizacji zaniku napięcia sieciowego 230 V
• ALARM - wyjście przekaźnikowe do sygnalizacji awarii zbiorczej
• EXTi - wejście sygnalizacji awarii zbiorczej, do podłączenia dodatkowych zewnętrznych urządzeń generujących sygnał awarii. Rozłączenie zacisków złącza EXTi generuje awarie zasilacza i wysłanie sygnału na wyjściu alarm

Współpraca z modułami bezpieczników

Możliwość podłączenia dodatkowych urządzeń

Sporą zaletą zasilacza jest możliwość współpracy z modułami bezpieczników EN54C-LB4 i EN54C-LB8. Po ich zastosowaniu do zasilacza można podłączyć odpowiednio 4 / 8 odbiorników zasilania. Dzięki czemu, zasilacz EN54C-2A17 może być wykorzystany do realizacji zasilania większej ilości urządzeń systemu PPOŻ i systemu oddymiania.

W sytuacji przepalenia bezpiecznika, przekazywany jest sygnał do wejścia awarii zbiorczej EXTi. Powoduje to zgłoszenie awarii na wyjściu ALARM i zapis odpowiedniego komunikatu w pamięci.

Współpraca z modułami sekwencyjnymi

Możliwość podłączenia siłownika elektrycznego

Do zasilacza można również podłączyć moduły sekwencyjne EN54C-LS4 i EN54C-LS8. Przy ich pomocy możliwa jest obsługa siłowników elektrycznych, wykorzystywanych do sterowania klapami odcinającymi i klapami wentylacji pożarowej.

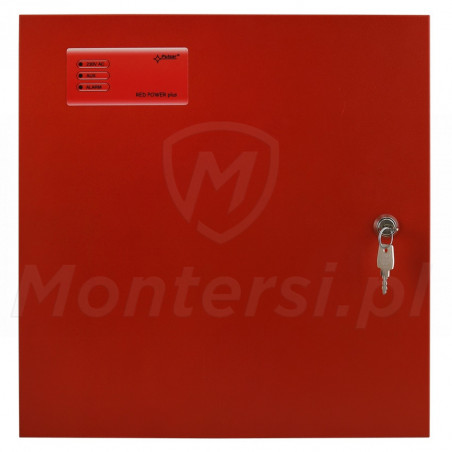

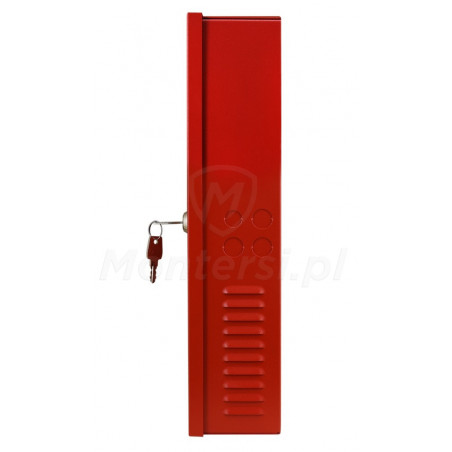

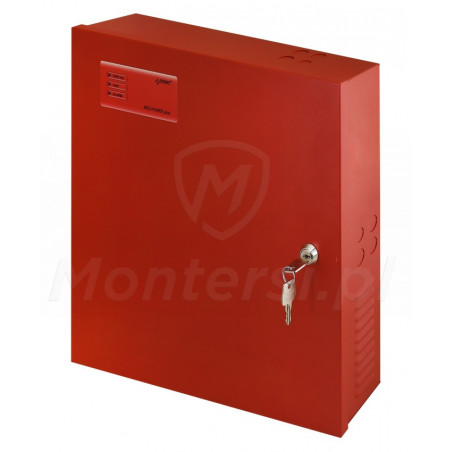

Natynkowa obudowa

Dodatkowe zabezpieczenie i wygodny montaż zasilacza

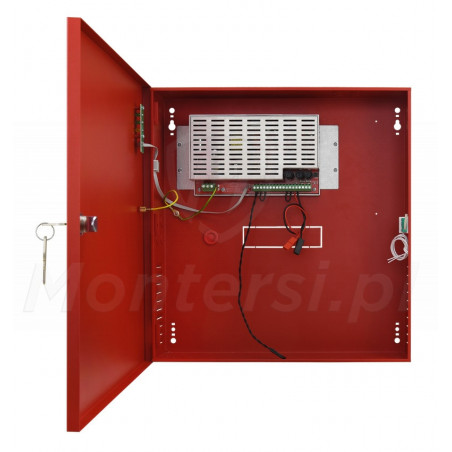

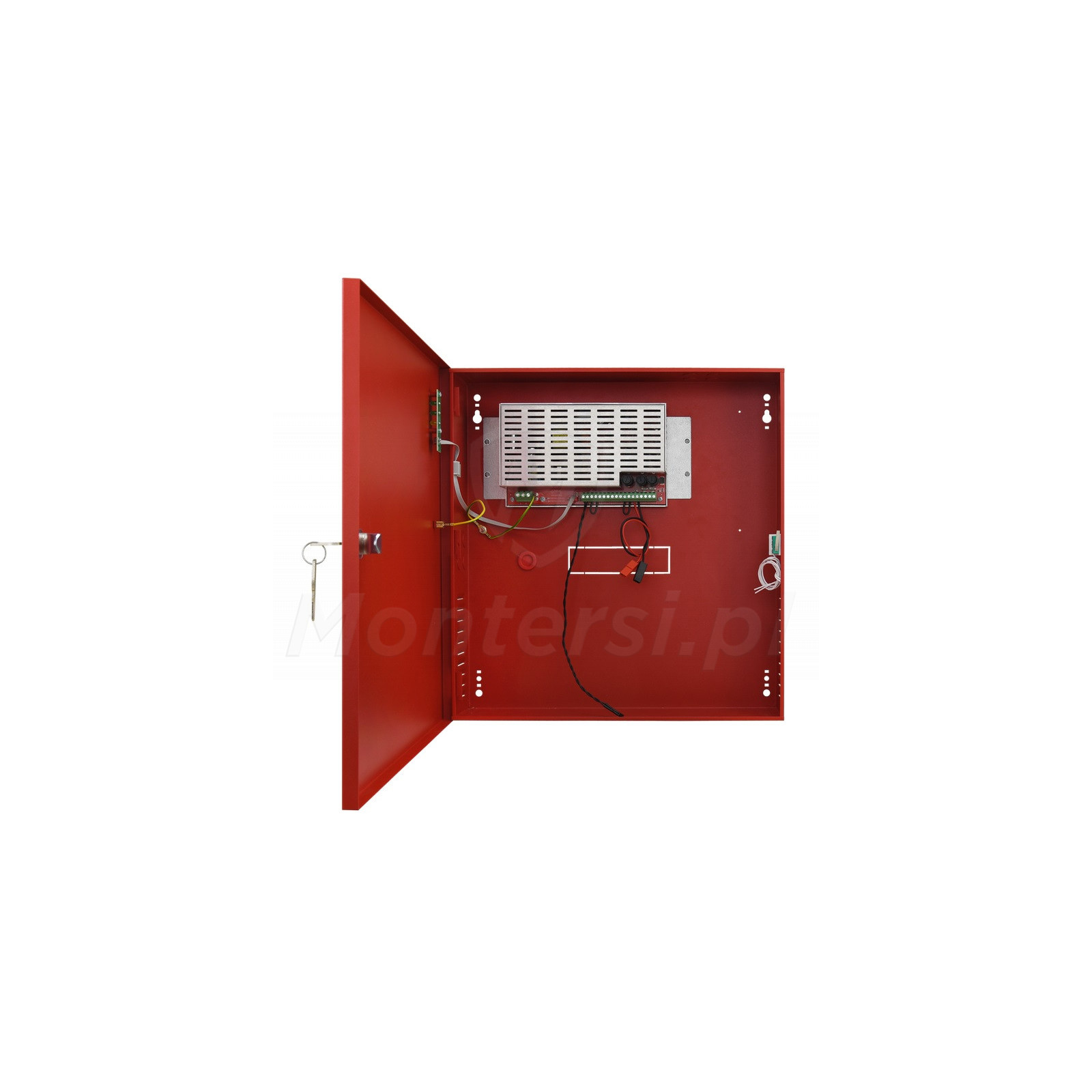

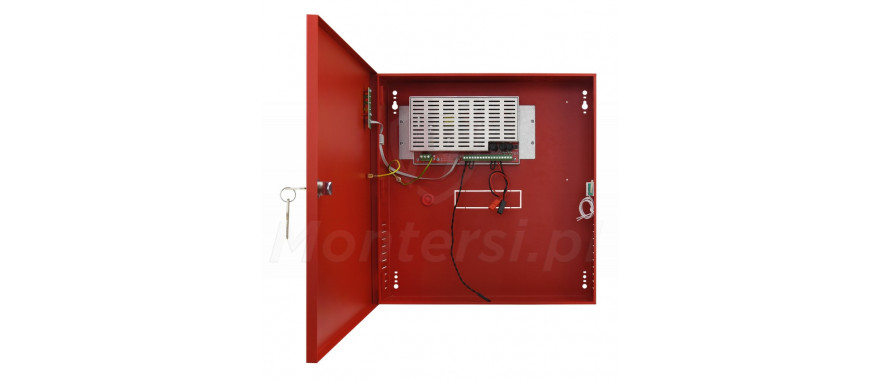

Zasilacz umieszczono w dużej, metalowej obudowie, przystosowanej do montażu natynkowego. Zapewnia ona dodatkową ochronę przed ingerencją osób trzecich i umożliwia montaż zasilacza na ścianie, w dogodnym dla użytkownika miejscu. Do cech charakterystycznych obudowy można zaliczyć:

• Wykonana z blachy stalowej, walcowanej na zimno DC01 (1 mm grubości)
• Blacha w kolorze czerwonym (RAL3001)
• Miejsce na 2 akumulatory SLA: 375 x 180 x 80 +/- 2 mm
• Sygnalizacja stany pracy i awarii przy pomocy diod LED
• Zabezpieczenie antysabotażowe przed nieautoryzowanym otwarciem drzwi

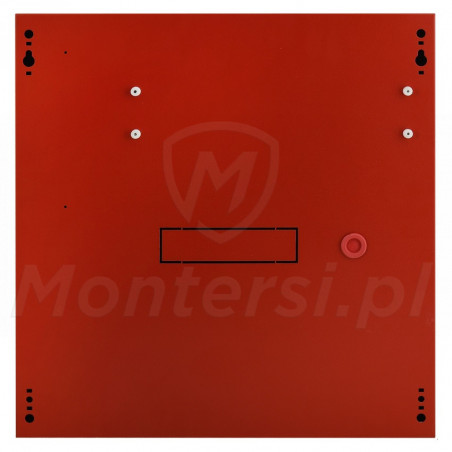

• Posiada dystans od ściany umożliwiający proste wprowadzenie przewodów połączeniowych
• Zamykana na zamek MR027 i klasa szczelności IP30
