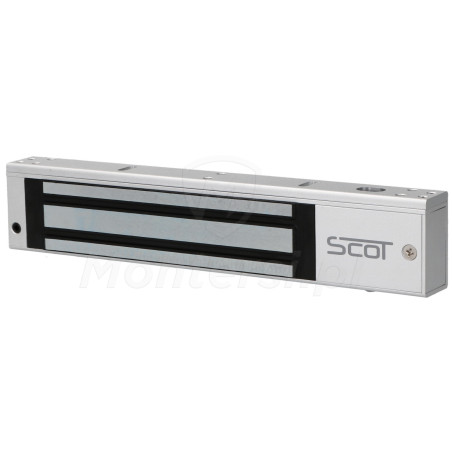

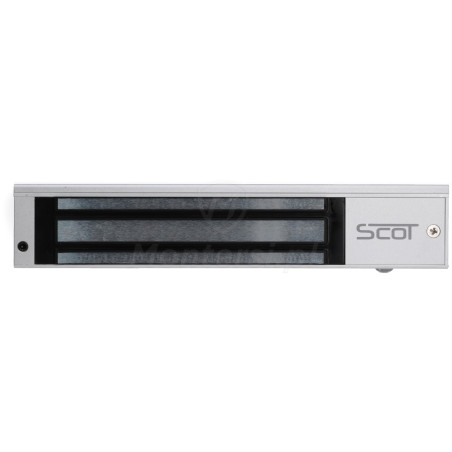

EL-800TSL2 - Zwora elektromagnetyczna 350 kg, timer

Kod: 24605

Mało

Czas realizacji:

24h

501,84 zł

netto: 408,00 zł

Siła zabezpieczająca drzwi: 350 kg
Sygnalizacja pracy: TAK
Wyjścia przekaźnikowe: TAK
Opóźnienie czasowe: 0 / 3 / 6 / 9 sekund
Zasilanie: 12 V DC / 24 V DC
Wymiary: Zwora - 260 x 55 x 30 mm, płytka - 190 x 45 x 11.5 mm

wszystkie parametry

Opis

EL-800TSL2 - Nawierzchniowa zwora elektormagnetyczna, zabezpieczająca drzwi z siłą nacisku 350 kg. Znajduje szerokie zastosowanie w systemach kontroli dostępu, umożliwiając dodatkową ochronę pomieszczeń o ograniczonym dostępie. Sprawdza się ona świetnie w firmach, umożliwiając dodatkowe zabezpieczenie wejścia do magazynu lub serwerowni. Znajduje ona również zastosowanie w obiektach użytku publicznego i urzędach.

Do elementów wyróżniających zwory EL-800TSL2 można zaliczyć:

Automatyczne zwalnianie w przypadku braku zasilania (co eliminuje ryzyko zatrzaśnięcia się osoby w chronionym pomieszczeniu, w przypadku awarii zasilania)
Brak elementów mechanicznych, dzięki czemu zwora wolno się zużywa i może pracować bezawaryjnie przez długi okres czasu
Wbudowane wyjście przekaźnikowe NO / NC 24 V DC (1 A), służące do sygnalizacji stanu przejścia
Wbudowana dioda LED sygnalizująca optycznie stan przejścia
Duży przepust kablowy, ułatwiający montaż i minimalizujący ryzyko uszkodzenia przewodu
Zaokrąglone krawędzie poprawiające estetykę
Pojedyncza śruba do mocowania elektroniki i spełniająca funkcję śruby kontrującej

Zasada działania:

Zwora EL-800TSL2 składa się z metalowej płytki i elementu wykonawczego z elektromagnesem. Metalowa płytka jest montowana na skrzydle drzwi, a element wykonawczy na ramie drzwi. Gdy elektromagnes jest zasilany, przyciąga on metalową płytkę i uniemożliwia otwarcie drzwi. Ogólny sposób montażu zwory przedstawia szkic.

Opóźnienie zamknięcia drzwi

Większe możliwości konfiguracji systemu

Dużą zaletą zwory EL-800TSL2 jest obsługa funkcji opóźnienia zamknięcia drzwi. Instalator systemu może zmieniać czas na zamknięcie drzwi po zakończeniu impulsu otwierającego. W ten sposób może dostosować jego działanie precyzyjnie do wymagań użytkownika i specyfiki obiektu. Czas na zamknięcie jest ustawiany przy pomocy mikroprzełącznika w zakresie: 0 / 3 / 6 / 9 sekund.

Sygnalizacja NO / NC

Przekazanie informacji o stanie przejścia do systemu KD

Cechą charakterystyczną zwór serii "S" jest wbudowane wyjście przekaźnikowe NO / NC 24 V DC (1 A). Przy jego pomocy możliwe jest przesłanie informacji o otwarciu / zamknięciu drzwi do systemu kontroli dostępu. Takie rozwiązanie zwiększa niezawodność, uniwersalność i ogólne bezpieczeństwo systemu KD.

Dioda LED

Optyczna sygnalizacja stanu przejścia

Zwory serii "L" są wyposażone w diodę LED, służącą do sygnalizacji stanu wejścia. Dzięki czemu użytkownik może szybko i łatwo zweryfikować czy drzwi są otwarte lub zamknięte:

Dioda świeci na zielono - drzwi są zamknięte
Dioda świeci na czerwono - drzwi są otwarte lub niedomknięte
Dioda nie świeci - brak zasilania elektromagnesu

Uwaga!

Działanie diody jest połączone z sygnalizacją stanu.

Siła zabezpieczająca drzwi: 350 kg
Sygnalizacja pracy: TAK
Wyjścia przekaźnikowe: TAK
Opóźnienie czasowe: 0 / 3 / 6 / 9 sekund
Zasilanie: 12 V DC / 24 V DC
Wymiary: Zwora - 260 x 55 x 30 mm, płytka - 190 x 45 x 11.5 mm
