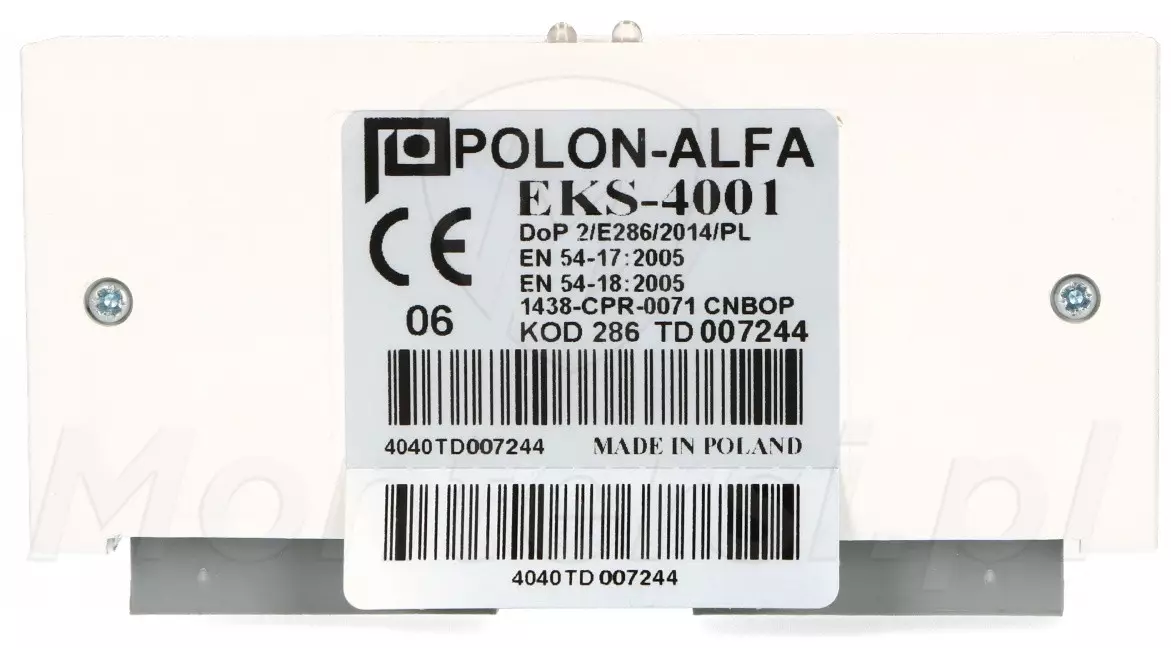

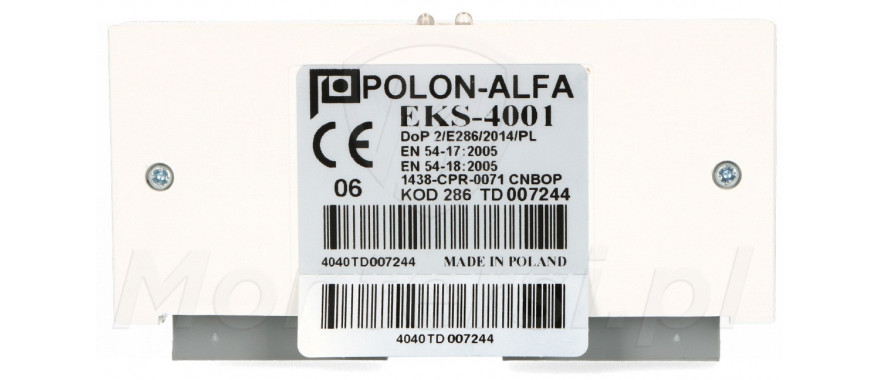

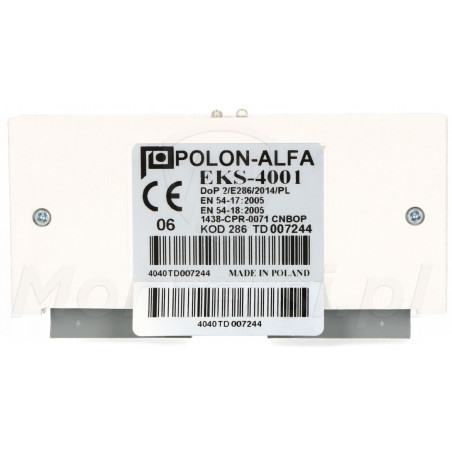

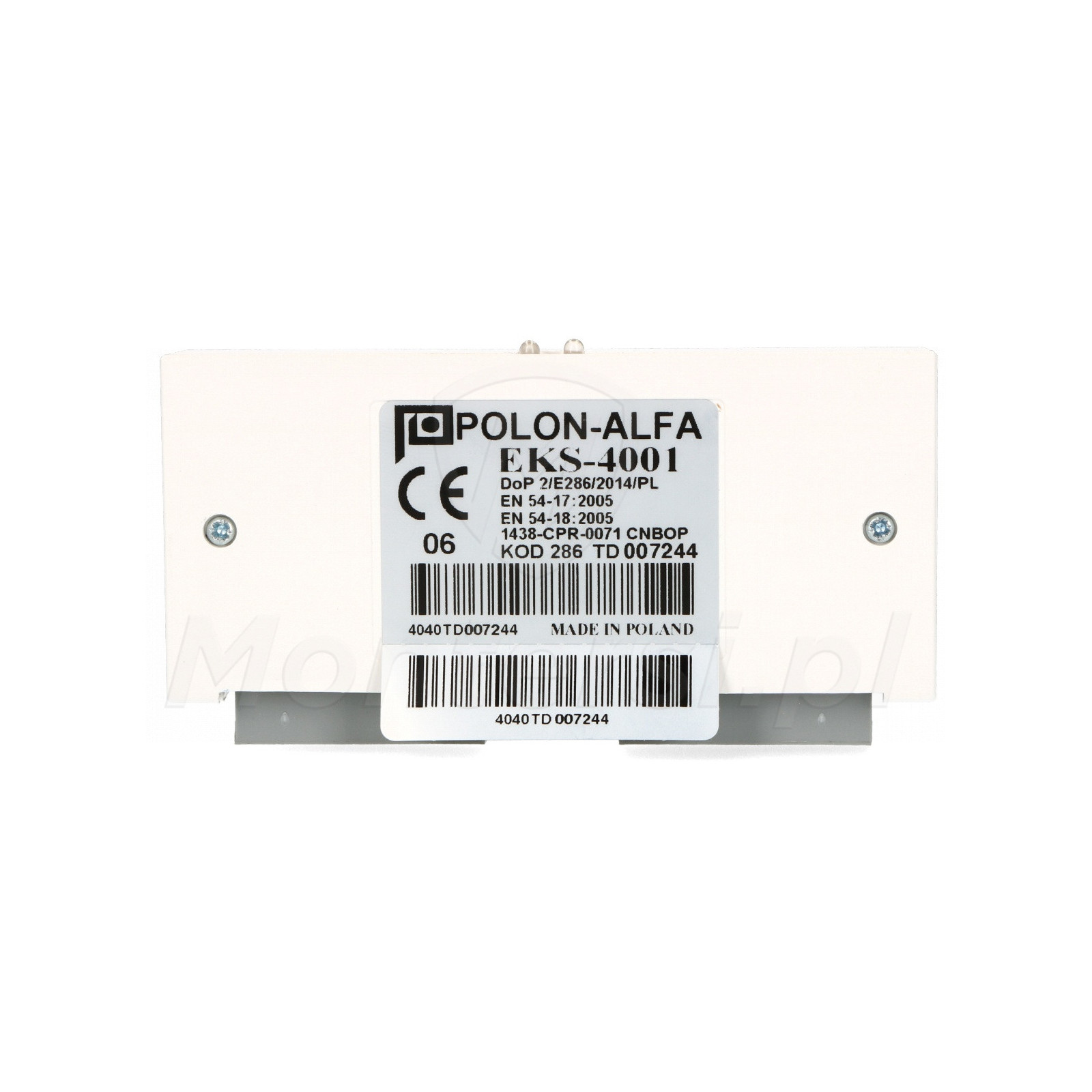

EKS-4001 - Element kontrolno-sterujący do uruchamiania urządzeń alarmowych

Kod: 11448

Mało

Czas realizacji:

24h

452,64 zł

netto: 368,00 zł

Napięcie zasilania: 16,5 V ÷ 24,6 V
Pobór prądu (gotowość): < 165 µA
Obudowa: IP65
Wymiary: 101 x 52 x 19 mm (bez obudowy)
Waga: 60 g

wszystkie parametry

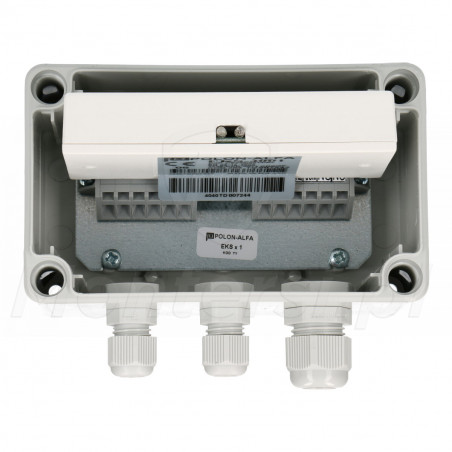

Element kontrolno sterujący EKS-4001 przy obudowie

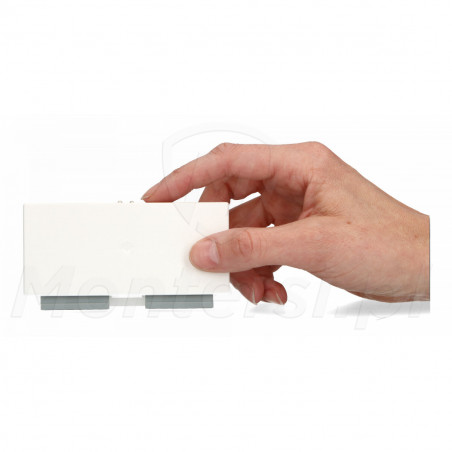

Element kontrolno sterujący EKS-4001 w dłoni

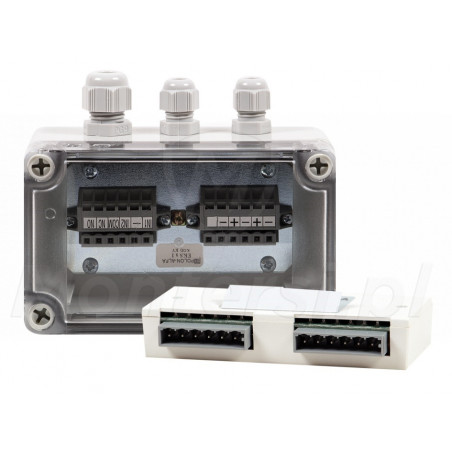

Element kontrolno sterujący EKS-4001 w obudowie

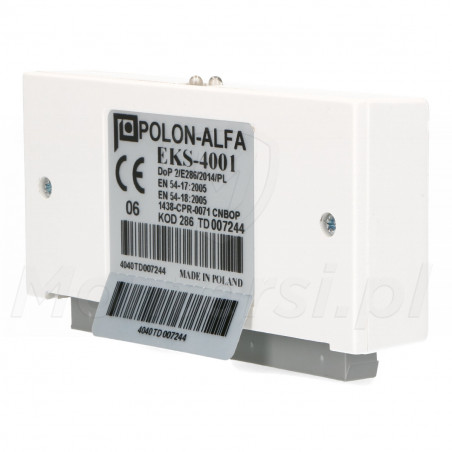

Element kontrolno sterujący EKS-4001 widoczny z boku

Opis

EKS-4001 - Element kontrolno-sterujący przeznaczony do uruchamiania (stykami przekaźnika) urządzeń alarmowych i przeciwpożarowych, np. sygnalizatorów, klap dymowych, drzwi przeciwpożarowych itp. Umożliwiają kontrolowanie sprawności sterowanego urządzenia i poprawności jego zadziałania.

Mają dodatkowe wejście kontrolne do nadzoru nie związanych ze sterowaniem urządzeń lub instalacji. Element można instalować wewnątrz i na zewnątrz obiektów.

Wymienny element sterujący

Współpracuje z obudowami EKSx1, EKSx2 oraz EKSx4

Element EKS-4001 jest wymiennym modułem z dwoma wtykami kątowymi, który pojedynczo, podwójnie lub poczwórnie jest instalowany w odpowiednich obudowach. Obudowy gwarantują wysoki stopień szczelności, umożliwiający instalowanie elementów w trudnych warunkach lub na zewnątrz obiektów. Mają odpowiednie wejścia dławikowe na osobne wprowadzenie przewodów linii dozorowej i linii sterujących.

Elektronika elementu kontrolno sterującego EKS-4001

Zasada działania

Element kontrolno-sterujący

Uruchomienie przekaźnika w elemencie kontrolno-sterującym następuje na rozkaz przesłany z centrali i jest sygnalizowane rozbłyskami jego czerwonej diody świecącej. Skasowanie alarmowania centrali powoduje powrotne przełączenie zestyków przekaźnika. Jest możliwe blokowanie przełączenia przekaźnika w uzasadnionych przypadkach jak również programowe wprowadzanie zwłoki czasowej w jego zadziałaniu.

Układ elektroniczny elementu EKS-4001 kontroluje dwa niezależne wejścia na zwarcie lub rozwarcie (do wyboru) dołączonych do nich bezpotencjałowych zestyków zewnętrznych urządzeń, których przełączenie centrala sygnalizuje jako alarm techniczny. Po wybraniu odpowiedniego wariantu zadziałania, przekaźnik w elemencie EKS-4001 może pracować jako przekaźnik kasujący. Element kontrolno-sterujący ma rozbudowane oprogramowanie, umożliwiające jego elastyczne wykorzystanie w różnych zastosowaniach. Wyposażony jest w wewnętrzny izolator zwarć. Kodowanie adresu elementu odbywa się automatycznie z centrali - kod adresowy zapisywany jest w jego nieulotnej pamięci.

Schemat działania elementu kontrolno sterującego EKS-4001

Komunikacja z centralą

Dwuprzewodowa linia dozorowa

Komunikacja między centralą systemu POLON 4000, a elementem kontrolno-sterującym EKS-4001 odbywa się za pośrednictwem adresowalnej dwuprzewodowej linii dozorowej. Element kontrolno-sterujący posiada izolator zwarć. Uruchomienie urządzenia przeciwpożarowego (np. klapy dymowej) lub sygnalizującego pożar (np. buczka, sygnalizatora świetlnego) następuje po przełączeniu styków przekaźnika w elemencie kontrolno-sterującym na rozkaz z centrali. Element kontrolno-sterujący stan ten sygnalizuje czerwonymi rozbłyskami diody LED.

Kasowanie alarmu w centrali powoduje powrót styków przekaźnika do położenia wyjściowego. Istnieje możliwość zablokowania zadziałania przekaźników w elemencie kontrolnosterującym z menu centrali poprzez:

Blokowanie elementów systemu lub
Blokowanie EKS.

Napięcie zasilania: 16,5 V ÷ 24,6 V
Pobór prądu (gotowość): < 165 µA
Obudowa: IP65
Wymiary: 101 x 52 x 19 mm (bez obudowy)
Waga: 60 g

Typ	Nazwa	Rozmiar
Instrukcje	pdf Instrukcja obsługi	2.25 MB	Pobierz
Certyfikaty	pdf Certyfikat zgodności	659.03 kB	Pobierz
Certyfikaty	pdf Deklaracja właściwości użytkowych	596.38 kB	Pobierz
Certyfikaty	pdf Deklaracja właściwości użytkowych	585.72 kB	Pobierz
Karty Katalogowe	pdf Karta katalogowa	188.22 kB	Pobierz
