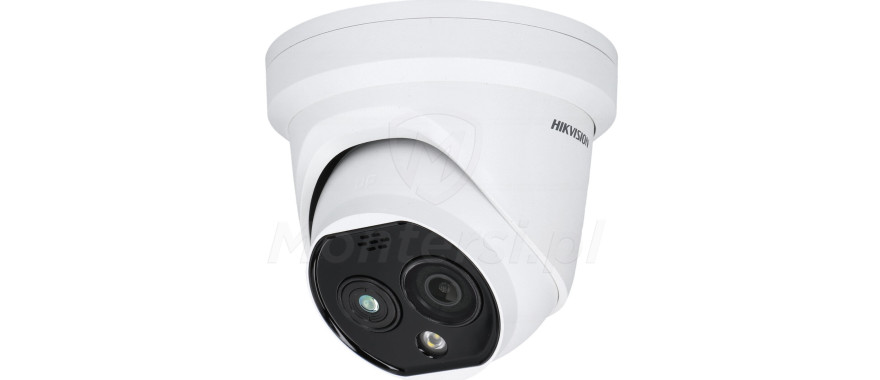

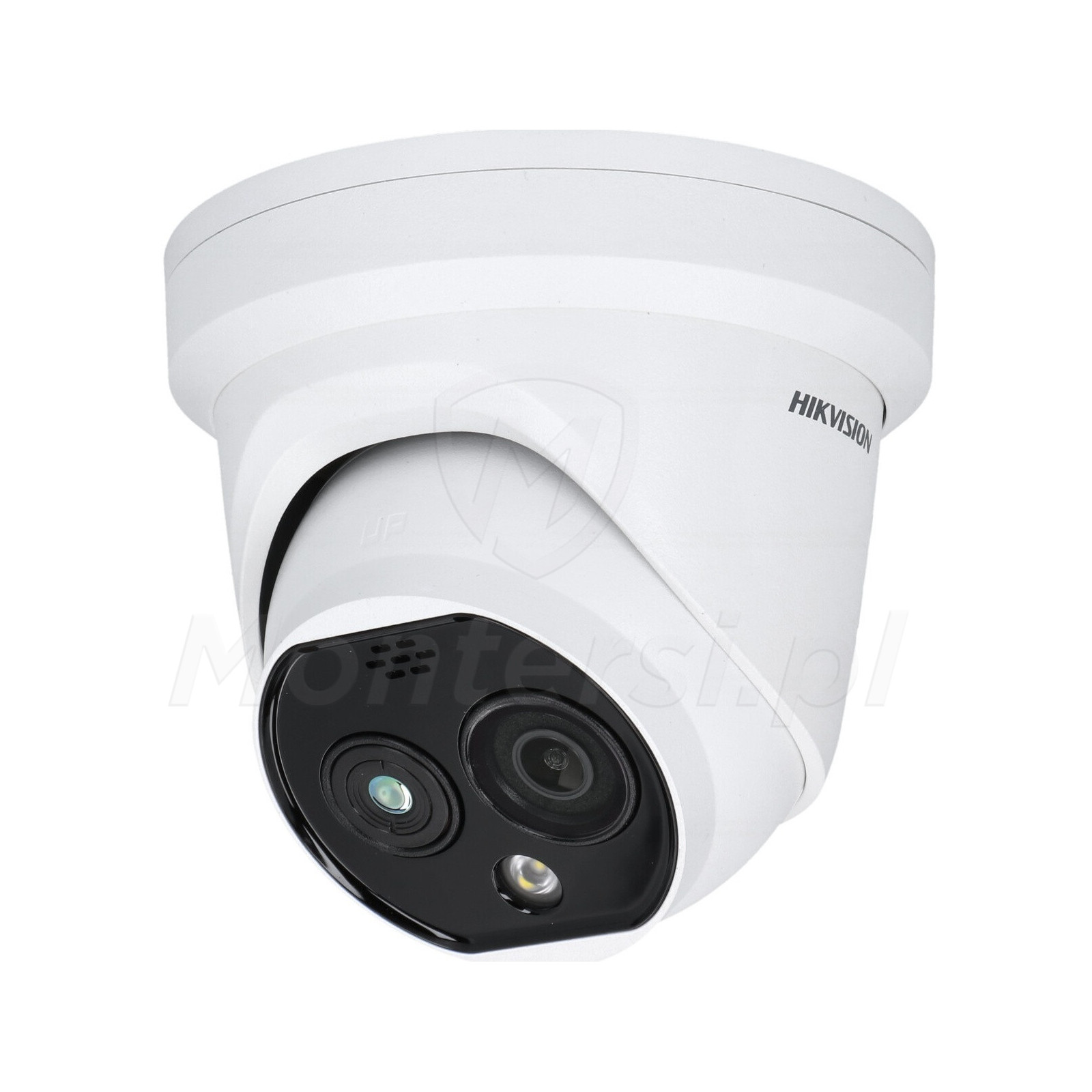

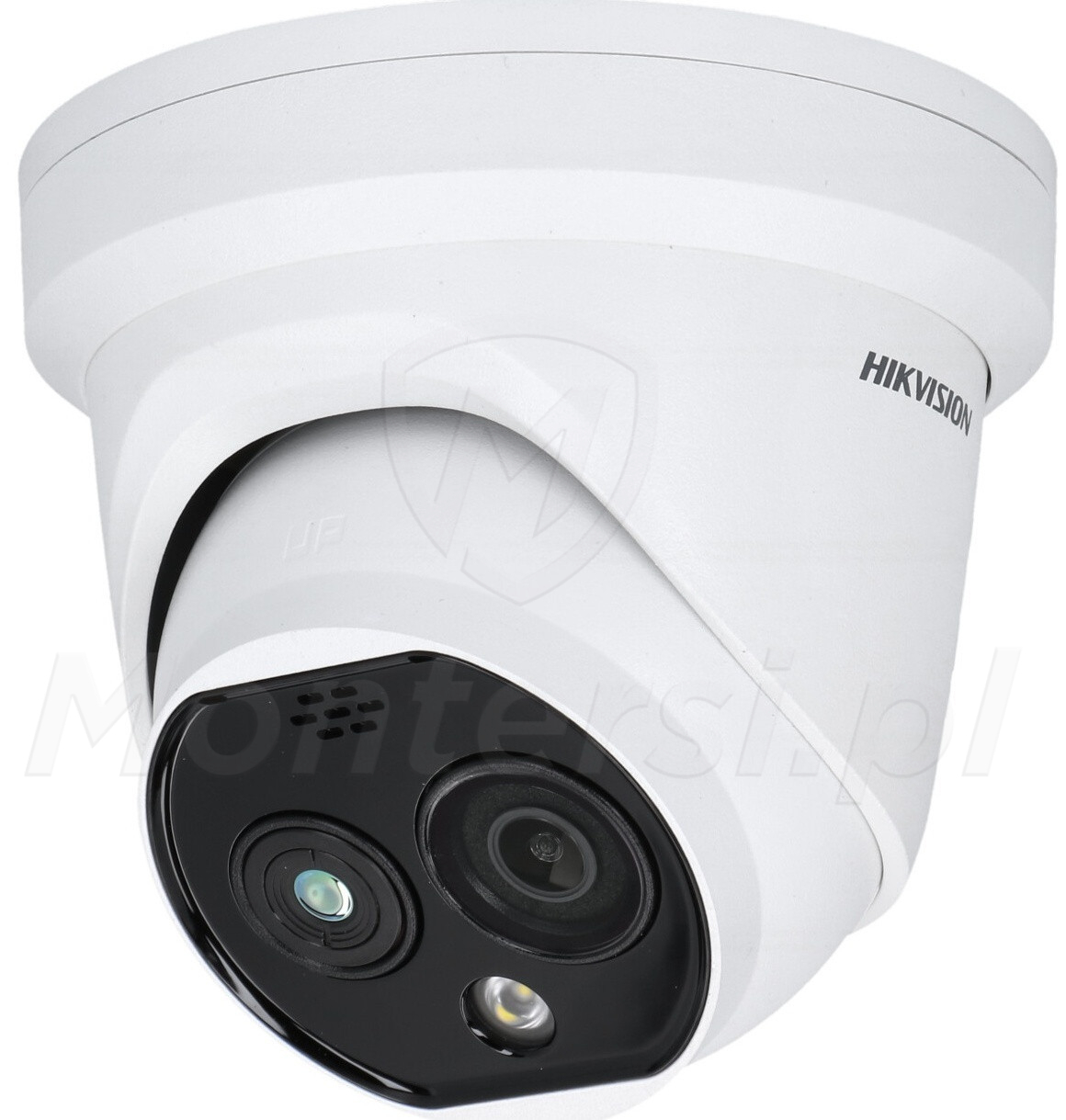

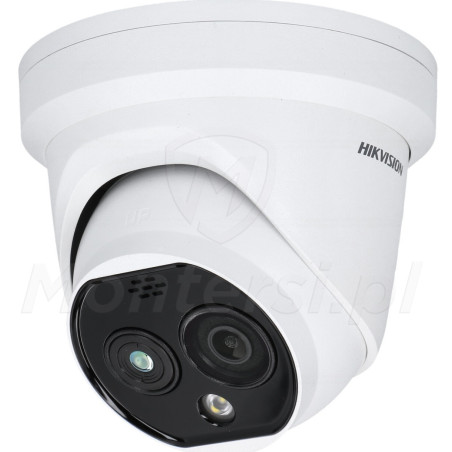

DS-2TD1228-2/QA - Kopułkowa kamera bispektralna HeatPro

Elementy kamery termowizyjnej:

Sensor mikrobolometryczny

Dokładny pomiar temperatury ludzkiego ciała

Kamerę termowizyjną zbudowano w oparciu o wysokiej jakości sensor mikrobolometryczny z aktywnym materiałem pochłaniającym w postaci tlenku wanadu (VOx). Nie wymaga on schładzania do niskiej temperatury podczas pracy ciągłej i cechuje się wysoką czułością termalną < 40 mK @ 25 °C (f/1.0). Dzięki czemu kamera może skutecznie mierzyć temperaturę w zakresie: -20...+150 °C. Cechuje się ona również stosunkowo wysoką dokładnością pomiaru temperatury - max. błąd pomiaru wynosi +/- 8 °C.

Do pozostały cech zastosowanego sensora mikrobolometrycznego można zaliczyć:

• Charakterystyka widmowa: 8 ~ 14 um
• Liczba efektywnych pikseli: 256 x 192
• Wielkość piksela: 12 um
• Max. rozdzielczość obrazu termalnego: 1280 x 720

Obiektyw 2.1 mm - termowizja

Skuteczna obserwacja wąskiego przejścia

Moduł kamery termowizyjnej posiada wbudowany stałoognioskowy obiektyw, o szerokości 2.1 mm (F1.0). Zapewnia on szeroki kąt widzenia 90° w poziomie i 65.4° w pionie, dzięki czemu kamera może skutecznie obserwować szeroki kadr. Połączenie szerokiego kadru z funkcją pomiaru temperatury sprawiają, że sprawdza się ona świetnie w detekcji osób wchodzących do strefy, przekraczających linie, itd.

Obszary pomiaru temperatury

Precyzyjny pomiar temperatury w wybranych miejscach

Sporą zaletą kamery jest możliwość swobodnego definiowania obszarów do pomiaru temperatury. Definiowanie obszarów pomiaru temperatury umożliwia precyzyjne dostosowanie kamery, do spełnianej przez nią funkcji w systemie. Przykładowo, kamerę można skonfigurować tak, że gdy w wyznaczonym obszarze temperatura przekroczy wyznaczony poziom, załączy się wyjście alarmowe. Kamera udostępnia 3 typów zasad pomiaru temperatury (21 zasad łącznie):

• Punkt - pomiar temperatury w zaznaczonym punkcie (10 punktów)
• Strefa - pomiar minimalnej, maksymalnej i średniej temperatury w zaznaczonym obszarze (10 stref)
• Linia - pomiar minimalnej, maksymalnej i średniej temperatury na zaznaczonej linii (1 linia)

Elementy kamery wideo:

Przetwornik 1/2.7" PS CMOS

Szczegółowy obraz w max. rozdzielczości 4 Mpx

Do budowy kamery wykorzystano dobrej jakości przetwornik obrazu 1/2.7" progressive scan CMOS. Dzięki niemu jest ona w stanie wygenerować płynny i szczegółowy materiał wideo. Maksymalna dostępna rozdzielczość obrazu wynosi 2688 x 1520 pikseli (max. 25 kl/s @ 4 Mpx). Materiał wideo w rozdzielczości 4 Mpx prawidłowo odwzorowuje drobne detale obserwowanego planu i umożliwia wykonanie efektywnego zoomu cyfrowego. Dzięki czemu kamera DS-2TD1228-2/QA sprawdza się świetnie w systemach, którym stawia się wysokie wymagania co do jakości generowanego obrazu. Obsługiwane rozdzielczości:

• 2688 x 1520
• 1920 x 1080
• 1280 x 720
• 704 x 576
• 352 x 288

Obiektyw 2.2 mm - wideo

Szeroki kąt widzenia 117.8° / 70.4°

Do budowy kamery wykorzystano również stałoogniskowy obiektyw 2.2 mm (F1.6). Zapewnia on szeroki kąt widzenia 117.8° w poziomie / 70.4° w pionie, dzięki któremu kamera sprawdza się świetnie w realizacji funkcji podglądu ogólnego. Umieszczona w rogu stosunkowo niewielkiego pomieszczenia powinna być w stanie obserwować je całe.

Funkcje analityczne

Inteligentna analiza obrazu

Dodatkową zaletą kamery jest obsługa funkcji inteligentnej analizy obrazu, działającej w oparciu o algorytm deep learning. Algorytm ten umożliwia skuteczne rozróżnianie pojazdów oraz ludzi, co znacznie redukuje fałszywe alarmy generowane przez inne obiekty. Tym samym zwiększa efektywność nadzoru całego systemu monitoringu. Funkcje inteligentnej analizy umożliwiają tworzenie zaawansowanych scenariuszy nagrywania, które zwiększają możliwości nadzoru systemu i umożliwiają jego lepsze dopasowanie do specyfiki obiektu. Do obsługiwanych funkcji inteligentnej analizy można zaliczyć:

• Przekroczenie linii
• Wtargnięcie intruza do strefy
• Wejście / wyjście ze strefy
• Wyjątek temperatury
• Wykrycie ognia

Przykładowym zastosowaniem inteligentnej analizy może być zwiększenie ilości klatek, gdy ktoś wejdzie do zastrzeżonej strefy. Oszczędzane jest w ten sposób miejsce na dyskach twardych, a nagrania z czasu obecności intruza są najwyższej jakości.

Funkcja WDR 120 dB

Skuteczna obserwacja kontrastowej sceny

Kolejną zaletą modelu DS-2TD1228-2/QA jest sprzętowa realizacja funkcji szerokiego zakresu dynamiki (WDR 120 dB). Zapewnia ona dużą rozpiętość tonalną, umożliwiając obserwację planu na którym znajdują się jednocześnie jasne i ciemne obiekty. Dzięki niej możliwa jest skuteczna obserwacja obiektów umieszczonych na jasnym tle lub obiektów znajdujących się w cieniu, gdy reszta plany jest dobrze oświetlona.

Oświetlacz podczerwieni

Skuteczna praca w każdych warunkach oświetlenia

Kamera posiada wbudowany oświetlacz podczerwieni, o skutecznym zasięgu świecenia dochodzącym do 15 m. Dzięki niemu może ona prowadzić poprawną obserwację w nocny, w warunkach słabego oświetlenia, a nawet całkowitej ciemności. Oświetlacz uruchamia się automatycznie, gdy natężenie światła dziennego spadnie poniżej pewnego poziomu i kamera przełączy się w tryb nocny.

Elementy wspólne:

Fast Ethernet

Zdalna obsługa kamery i zdalna zmiana parametrów pracy

Kamera jest wyposażona w interfejs sieciowy fast ethernet (10 / 100 M), przy pomocy którego można nawiązać z nią zdalne połączenie. Pracujący zdalnie użytkownik może podglądać obraz z kamery "na żywo" lub odtwarzać nagrania zapisane na karcie microSD. Jeżeli użytkownik posiada uprawnienia administratora systemu, może również zdalnie zmieniać parametry pracy kamery. Dostępna funkcjonalność podczas pracy zdalnej zależy od sposobu zestawienia zdalnego połączenia, które można zrealizować przy pomocy:

• Przeglądarki internetowej - z jej poziomu użytkownik ma dostęp do pełnej funkcjonalności i może dowolnie zmieniać parametry pracy kamery
• iVMS-4200 - oprogramowanie na komputer służące do budowy centrum zarządzania systemem monitoringu. Z jego poziomu możliwe jest m.in. wyświetlanie obrazu na żywo, odtwarzanie nagrań, konfiguracja urządzeń, obsługa e-map i wyświetlanie alarmów
• Hik-Connect - Platforma HIKVISION umożliwiająca nawiązanie połączenia z kamerą przez system pracy w chmurze. Usługa Hik-Connect integruje chmurę P2P do zdalnego podglądu i udostępnia powiadomienia alarmowe typu PUSH (na smartfony). Do obsługi kamery z poziomu chmury konieczna jest jego rejestracja przez przeglądarkę internetową lub kod QR. Rejestracji można dokonać na oficjalnej stronie HIKVISION: www.hik-connect.com

Wsparcie PoE 802.3af

Alternatywny sposób zasilania

Kolejną zaletą kamery jest wsparcie technologii Power over Ethernet, która umożliwia transmisję energii elektrycznej po kablu UTP. Dzięki niej zasilanie kamery można zrealizować bezpośrednio z poziomu switcha PoE - przykładowo z poziomu switcha wbudowanego do rejestratora NVR serii "P". Do największych zalet technologii Power over Ethernet można zaliczyć:

• Zwiększa elastyczność instalacji i umożliwia montaż kamer w miejscach, do których nie da się doprowadzić standardowych zasilaczy
• Zmniejsza liczbę przewodów niezbędnych do prawidłowej instalacji, co może przyspieszyć montaż i zmniejszyć jego koszty
• Nie wymaga żadnej konfiguracji - po podłączeniu kamery do switcha PoE, ten automatycznie ją zasili

Alarmy świetlne i dźwiękowe

Wyraźna sygnalizacja wzrostu temperatury, wtargnięcia lub innego naruszenia

Cechą charakterystyczną kamery DS-2TD1228-2/QA jest wbudowana dioda światła białego o zasięgu 30 m (dioda stroboskopowa) oraz głośnik. Po odpowiedniej konfiguracji, kamera może wysyłać świetlny lub dźwiękowy sygnał alarmowy, po zajściu odpowiedniego zdarzenia. Sygnalizacja alarmu może zostać wywołana przez np. przekroczenie temperatury w danym punkcie, wtargnięcie do strefy lub przekroczenie linii

Sygnalizacja akustyczna jest realizowana przez sygnał syreny - kamera posiada 2 wbudowane alarmy. Użytkownik ma również możliwość wgrania 6 dodatkowych sygnałów alarmowych.

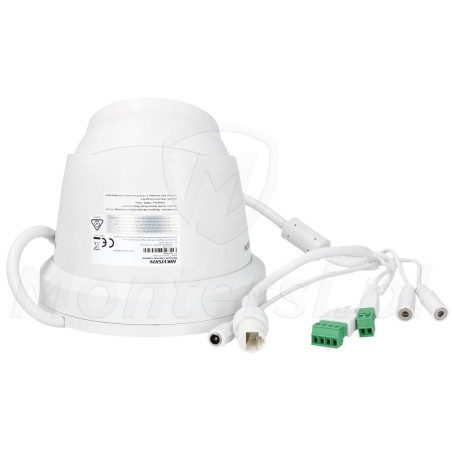

Wejścia / wyjścia alarmowe

Współpraca z urządzeniami innych systemów

Dodatkową zaletą kamery DS-2TD1228-2/AQ jest wbudowane 1 wejście i 1 wyjście alarmowe. Dzięki nim możliwa jest integracja z urządzeniami systemu alarmowego, kontroli dostępu lub automatyki domowej i realizacja zaawansowanych funkcji sterowania:

• Wejście alarmowe - umożliwia podłączenie takich urządzeń jak czujka ruchu, kontaktron lub fotokomórka. Po naruszeniu wejścia aktywuje się wcześniej zaprogramowana funkcja - przykładowo zwiększa się liczba generowanych klatek
• Wyjście alarmowe - umożliwia podłączenie do kamery zewnętrznego sygnalizatora, centrali alarmowej, itp. Można je również wykorzystać do realizacji funkcji automatycznego sterowania, takiej jak np. załączanie oświetlenia

Kieszeń na kartę microSD

Lokalna archiwizacja nagrań

Kamera jest również wyposażona w gniazdo na kartę microSD, o maksymalnej pojemności 256 GB. Karta służy jako zapasowe miejsce pamięci, które można wykorzystać do tworzenia lokalnych kopii nagrań. Dodatkowo kamera z zastosowaną kartą może pracować w pełni autonomiczne, tworząc miniaturowy system monitoringu. W takim systemie wszystkie nagrania są zapisywane na karcie i jest on obsługiwany z poziomy przeglądarki internetowej.

Należy pamiętać, że karty microSD maja ograniczoną liczbę zapisów. Przy nagrywaniu ciągłym, nawet najwyższej jakości karta przestanie działać po stosunkowo krótkim okresie.

Kamera DS-2TD1228-2/QA obsługuje również funkcję ANR (Automatic Network Replenishemt), która gwarantuje ciągłość nagrań w przypadku awarii połączenia między kamerą, a rejestratorem. W przypadku problemu łączności, kamera automatycznie nagrywa materiał wideo na karcie pamięci, a następnie zgrywa go na rejestrator, gdy awaria ustanie.

Kompresja H.265 i potrójny strumień kodowania

Skuteczny zdalny podgląd i wysoka jakość nagrań jednocześnie

Kamera korzysta z zaawansowanej kompresji obrazu H.265, będącej następcą popularnej w systemach CCTV kompresji H.264. Nowa wersja umożliwia nawet dwukrotnie mocniejszą kompresję danych, przy praktycznie niezmniejszonej jakości obrazu. Dzięki czemu możliwa jest archiwizacja nagrań z dłuższego okresu i dodatkowo zmniejszają się wymagania dotyczące przepustowości łącza internetowego. Obsługiwane kompresje obrazu:

• H.265
• H.264
• MJPEG

Kamerę można w dowolnym momencie przełączyć w kompresję H.264 i podłączyć do rejestratora, który nie obsługuje H.265.

Kamera obsługuje również 2 strumienie kodowania, z których każdy może być niezależnie konfigurowany przez użytkownika. Dzięki nim możliwe jest ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o niższych parametrach do zdalnego podglądu.

Obudowa IP66

Bezawaryjna praca w warunkach zewnętrznych

Kamerę umieszczono w szczelnej obudowie zewnętrznej IP66, która zapewnia niemal całkowitą odporność na wpływ czynników pogodowych. Dzięki niej kamera może pracować bezawaryjnie na zewnątrz, praktycznie niezależnie od panujących warunków atmosferycznych. Obudowa IP66 zapewnia ochronę przed:

• Zapyleniem i dostaniem się do jej wnętrza drobnych zabrudzeń, które mogłyby uszkodzić kamerę
• Opadami deszczu, śniegu lub gradu i wodą bryzgającą ze wszystkich stron
• Niskimi i wysokimi temperaturami z zakresu -40...+65 °C
