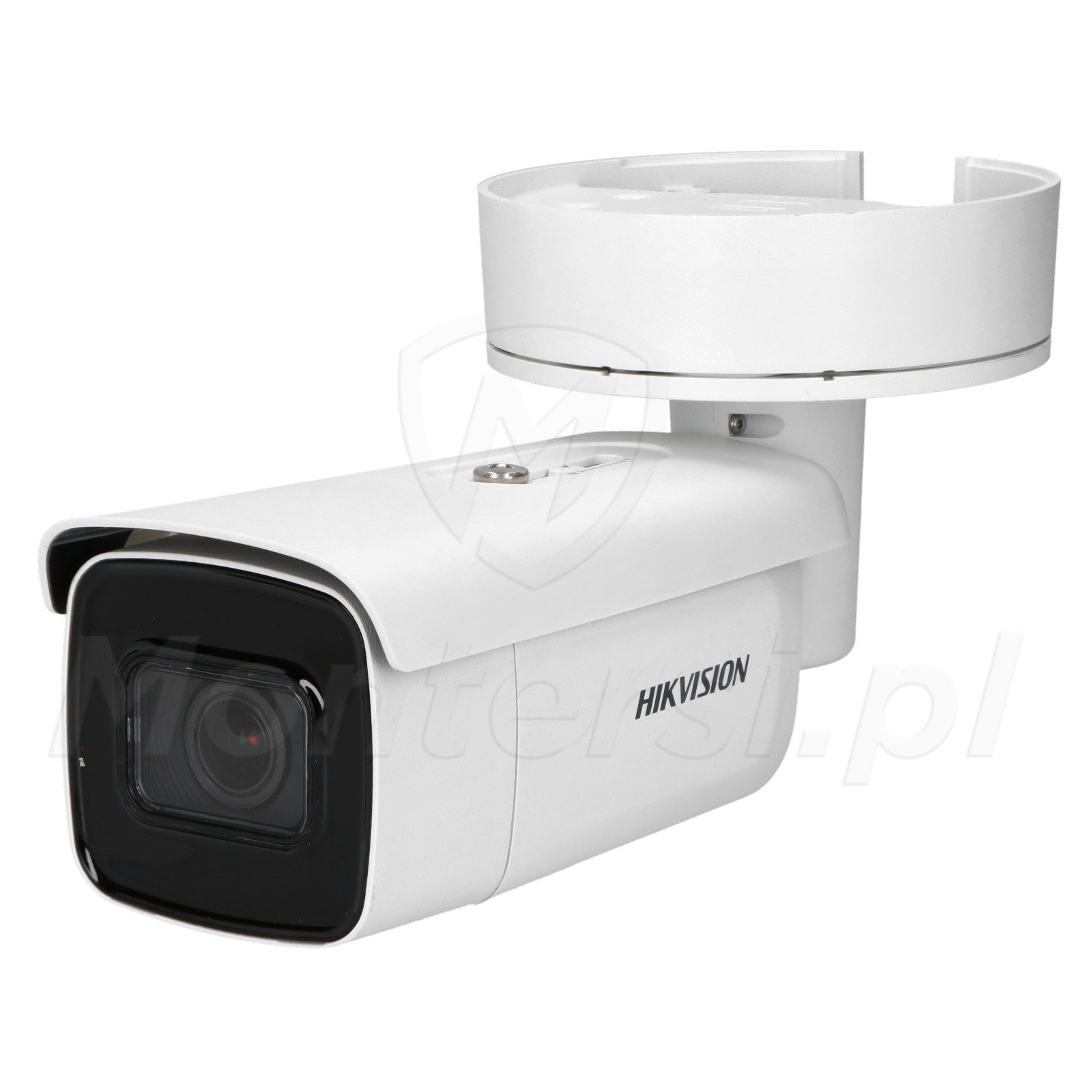

DS-2CD2686G2-IZS(C) - Tubowa kamera IP 8 Mpx, Dark fighter, WDR, H.265+
Parametry techniczne:
- Przetwornik obrazu: 1/1.8'' PS CMOS
- Max. rozdzielczość: 3840 x 2160 (8 Mpx)
- Prędkość: max 25 kl/s @ 8 Mpx
- Obiektyw: MOTOZOOM
- Ogniskowa: 2.8 - 12 mm
- Kąt widzenia: 108° - 46° w poziomie / 58° - 26° w pionie
- Oświetlacz hybrydowy: NIE
- Zasięg oświetlacza: Do 60 m
- Czułość: 0 lux (wł. IR)
- Dzień/noc: TAK
- Mechaniczny filtr podczerwieni (ICR): TAK
- Kompresja obrazu: H.265+ / H.265 / H.264+ / H.264
- WDR 120 dB: TAK
- SMD: TAK
DS-2CD2686G2-IZS - Tubowa kamera megapikselowa, dedykowana do pracy w systemie monitoringu IP HIKVISION. Zaliczana do serii EasyIP 4.0, cechuje się wysoką jakością wykonania i wysoką funkcjonalnością, dostosowaną do realizacji profesjonalnego systemu monitoringu wizyjnego. Do cech charakterystycznych kamery DS-2CD2685FWD-IZS można zaliczyć:
- Przetwornik obrazu 1/1.8" PS CMOS - max. rozdzielczość 3840 x 2160
- Wsparcie technologii Dark fighter
- Zmiennoogniskowy obiektyw MOTOZOOM 2.8 - 12 mm - kąt widzenia 108° - 46° w poziomie / 58° - 26° w pionie
- Interfejs sieciowy fast ethernet (10 / 100 M) oraz wsparcie technologii ONVIF i PoE 802.3at
- Sprzętowa realizacja funkcji szerokiego zakresu dynamiki WDR 120 dB
- Obsługa licznych funkcji inteligentnej analizy obrazu
- Wbudowany oświetlacz podczerwieni EXIR 2.0 (60 m) i mechaniczny filtr podczerwieni (ICR)
- Wbudowana kieszeń na kartę microSD, max. 256 GB
- Wbudowane 1 wejście i 1 wyjścia audio
- Wbudowane 1 wejście i 1 wyjście alarmowe
- Kompresja H.265+ / H.265 / H.264+ / H.264 i potrójny strumień kodowania
- Tolerancja zasilania DC: +/- 25%
- Szczelna obudowa zewnętrzna IP66
DS-2CD2686G2-IZS jest kamerą uniwersalną dedykowaną do stosowania w systemach monitoringu, którym stawia się wysokie wymagania co do jakości generowanego obrazu. Ze względu na wsparcie technologii Dark fighter, można ją polecać do stosowania w miejscach o trudnych warunkach oświetleniowych.
Parametry techniczne:
Parametry techniczne:
- Przetwornik obrazu: 1/1.8'' PS CMOS
- Max. rozdzielczość: 3840 x 2160 (8 Mpx)
- Prędkość: max 25 kl/s @ 8 Mpx
- Obiektyw: MOTOZOOM
- Ogniskowa: 2.8 - 12 mm
- Kąt widzenia: 108° - 46° w poziomie / 58° - 26° w pionie
- Oświetlacz hybrydowy: NIE
- Zasięg oświetlacza: Do 60 m
- Czułość: 0 lux (wł. IR)
- Dzień/noc: TAK
- Mechaniczny filtr podczerwieni (ICR): TAK
- Kompresja obrazu: H.265+ / H.265 / H.264+ / H.264
- WDR 120 dB: TAK
- SMD: TAK
- IVS: TAK
- Funkcje: Dzień/noc, NR, AWB, AGC, BLC, HLC, ROI, Strefy prywatności
- Interfejs Ethernet: 10 / 100 Mb/s
- Obsługa audio: TAK
- Wejścia audio: 1
- Wyjścia audio: 1
- Wejścia alarmowe: 1
- Wyjścia alarmowe: 1
- Karta SD / microSD: TAK
- Black Glass: TAK
- Kolor obudowy: Jasny
- Obudowa: IP66
- Obudowa zewnętrzna: TAK
- Temperatura pracy: -30...+60 °C
- Zasilanie: 12 V DC, PoE 802.3at
- Pobór mocy: max. 15 W
- Wymiary: Ø 144 x 345.7 mm
- Waga: 1.43 kg
- Gwarancja producenta: 36 miesięcy
Przetwornik 1/1.8" PS CMOS
Szczegółowy obraz w max. rozdzielczości 8 Mpx i wysoka czułość
Do budowy kamery wykorzystano duży, wysokiej jakości przetwornik obrazu 1/1.8" progressive scan CMOS. Dzięki niemu jest ona w stanie wygenerować płynny, szczegółowy i pełen żywych kolorów materiał wideo. Maksymalna dostępna rozdzielczość obrazu wynosi 3840 x 2160 pikseli (max. 25 kl/s @ 8 Mpx). Materiał wideo w rozdzielczości 8 Mpx prawidłowo odwzorowuje drobne detale obserwowanego planu i umożliwia wykonanie efektywnego zoomu cyfrowego. Dzięki czemu kamera DS-2CD2686G2-IZS sprawdza się świetnie w systemach, którym stawia się wysokie wymagania co do jakości generowanego obrazu.
Dark fighter
Kolorowy obraz w warunkach słabego oświetlenia
Kamera DS-2CD2686G2-IZS wspiera technologię Dark fighter, dzięki czemu może prawidłowo pracować w trudnych warunkach oświetleniowych. Cechuje się ona wysoką czułością, która umożliwia generowanie kolorowego obrazu w warunkach bardzo słabego oświetlenia. Kamera jest w stanie wygenerować kolorowy obraz przy minimalnym oświetleniu 0.003 lux (AGC wł.).
Obiektyw MOTOZOOM 2.8 - 12 mm
Swobodna regulacja zbliżenia i kąta widzenia
Kamera jest również wyposażona w zmiennoogniskowy obiektyw typu MOTOZOOM, o szerokości 2.8 - 12 mm (F1.4). Umożliwia on swobodną regulację zbliżenia i kąta widzenia (108° - 46° w poziomie / 58° - 26° w pionie), dzięki którym kamera jest uniwersalna. Przykładowo można ją wykorzystać do realizacji funkcji podglądu ogólnego lub obserwacji konkretnego, stosunkowo bliskiego kadru. Dodatkową zaletą zmiennoogniskowego obiektywu jest duża swoboda w wyborze miejsca montażu kamery. Praktycznie niezależnie od miejsca zamocowania, można tak dobrać obserwowany kadr, aby kamera spełniała swoją funkcję w systemie.
Cechą charakterystyczną obiektywu typu MOTOZOOM jest wbudowany silniczek elektryczny. Umożliwia on zdalną regulację zarówno szerokości ogniskowej, jak i ostrości kamery. Właściwość ta wyklucza konieczność wspinania się do kamery aby konfigurować parametry obiektywu. Co za tym idzie, proces montażu i regulacji kamery jest łatwiejszy i szybszy.
Fast Ethernet
Zdalna obsługa kamery i zdalna zmiana parametrów pracy
Kamera jest wyposażona w interfejs sieciowy fast ethernet (10 / 100 M), przy pomocy którego można nawiązać z nią zdalne połączenie. Pracujący zdalnie użytkownik może podglądać obraz z kamery "na żywo" lub odtwarzać nagrania zapisane na karcie microSD. Jeżeli użytkownik posiada uprawnienia administratora systemu, może również zdalnie zmieniać parametry pracy kamery. Dostępna funkcjonalność podczas pracy zdalnej zależy od sposobu zestawienia zdalnego połączenia, które można zrealizować przy pomocy:
- Przeglądarki internetowej - z jej poziomu użytkownik ma dostęp do pełnej funkcjonalności i może dowolnie zmieniać parametry pracy kamery
- iVMS-4200 - oprogramowanie na komputer służące do budowy centrum zarządzania systemem monitoringu. Z jego poziomu możliwe jest m.in. wyświetlanie obrazu na żywo, odtwarzanie nagrań, konfiguracja urządzeń, obsługa e-map i wyświetlanie alarmów
- Hik-Connect - Platforma HIKVISION umożliwiająca nawiązanie połączenia z kamerą przez system pracy w chmurze. Usługa Hik-Connect integruje chmurę P2P do zdalnego podglądu i udostępnia powiadomienia alarmowe typu PUSH (na smartfony). Do obsługi kamery z poziomu chmury konieczna jest jego rejestracja przez przeglądarkę internetową lub kod QR. Rejestracji można dokonać na oficjalnej stronie HIKVISION: www.hik-connect.com
Dodatkową zaletą kamery jest wsparcie sieciowego standardu ONVIF (profil S / profil G / profil T). Dzięki niemu może ona współpracować z rejestratorami innych producentów, które również wspierają ten standard.
PoE 802.3at
Alternatywny sposób zasilania
Kolejną zaletą kamery jest wsparcie technologii Power over Ethernet, która umożliwia transmisję energii elektrycznej po kablu UTP. Dzięki niej zasilanie kamery można zrealizować bezpośrednio z poziomu switcha PoE+ - przykładowo z poziomu switcha wbudowanego do rejestratora NVR. Do największych zalet technologii Power over Ethernet można zaliczyć:
- Zwiększa elastyczność instalacji i umożliwia montaż kamer w miejscach, do których nie da się doprowadzić standardowych zasilaczy
- Zmniejsza liczbę przewodów niezbędnych do prawidłowej instalacji, co może przyspieszyć montaż i zmniejszyć jego koszty
- Nie wymaga żadnej konfiguracji - po podłączeniu kamery do switcha PoE, ten automatycznie ją zasili
Funkcja WDR 120 dB
Skuteczna obserwacja silnie kontrastowej sceny
Kolejną zaletą kamery DS-2CD2686G2-IZS jest sprzętowa realizacja funkcji szerokiego zakresu dynamiki (WDR 120 dB). Zapewnia ona dużą rozpiętość tonalną, umożliwiając tym samym obserwację sceny, na której znajdują się jednocześnie jasne i ciemne obiekty. Dzięki funkcji WDR kamera może skutecznie obserwować obiekty umieszczone na bardzo jasnym tle lub obiektu umieszczone w cieniu (gdy reszta planu jest dobrze oświetlona).
Funkcja WDR 120 dB okazuje się szczególnie przydatna podczas słonecznych dni. Dzięki niej kamerę można np. zamontować wewnątrz budynku i zwrócić w stronę przeszklonego wejścia. W takiej konfiguracji, twarze osób wchodzących nie są zaciemnione, co znacznie ułatwia ich identyfikację.
Funkcje analityczne
Inteligentna analiza obrazu
Kamera DS-2CD2686G2-IZS obsługuje również liczne funkcje inteligentnej analizy obrazu. Dzięki nim możliwe jest tworzenie zaawansowanych scenariuszy nagrywania, które umożliwiają lepsze dopasowanie systemu do wymagań klienta i specyfiki obiektu. Do obsługiwanych funkcji inteligentnej analizy można zaliczyć:
- Detekcja przekroczenia wirtualnej, definiowanej przez użytkownika linii
- Detekcja wtargnięcia intruza do zastrzeżonej, zdefiniowanej przez użytkownika strefy
- Detekcja zmiany obserwowanej sceny
Podstawowe funkcje kamery DS-2CD2686G2-IZS:
- Dzień/noc - Dostosowuje pracę kamery w zależności od pory dnia, tak aby zachować jak najlepszą jakość obrazu w dzień oraz jak najwyższą czułość w nocy przy słabym oświetleniu
- NR (3DNR) - Cyfrowa redukcja szumów, poprawiająca ogólną jakość obrazu w warunkach słabego oświetlenia. Umożliwia również osiągnięcie wyższego stopnia kompresji obrazu
- AWB - Automatyczny balans bieli, umożliwiający wierne odwzorowanie kolorów
- AGC - Automatycznie wzmacnia sygnał wyjściowy, w przypadku spadku natężenia oświetlenia
- BLC - Kompensacja światła tła, umożliwia skuteczną obserwację obiektów na silnie oświetlonym tle
- HLC - Kompensacja światła reflektorów, zwiększa prawdopodobieństwo np. poprawnej detekcji tablic rejestracyjnych w warunkach nocnych, gdy światła samochodu są włączone
- ROI - Poprawia jakości wskazanego przez użytkownika fragmentu obrazu. Dzięki niej możliwa jest realizacja "ekonomicznego" sposobu nagrywania
- Strefy prywatności - Programowalne stery, umożliwiające zamaskowanie obszarów obrazu, które nie powinny być obserwowane
Oświetlacz IR EXIR i filtr podczerwieni
Poprawna praca w każdych warunkach oświetlenia
Do budowy kamery wykorzystano mocny oświetlacz podczerwieni typu EXIR 2.0. Dzięki niemu kamera może poprawnie pracować w nocy, w warunkach słabego oświetlenia, a nawet całkowitej ciemności. Do cech charakterystycznych zastosowanego oświetlacza można zaliczyć:
- Skuteczny zasięg wynoszący 60 m i automatyczne uruchomienie po aktywacji trybu nocnego
- Brak widoczności z zewnątrz, gdy oświetlacz nie pracuje (Black Glass)
- Generacja prostokątnego strumienia światła, który równomiernie pokrywa cały obserwowany plan (EXIR). Dzięki tej właściwości zarówno punkt centralny, jak i rogi obserwowanego kadru są dobrze doświetlone
Kamera jest również wyposażona w mechaniczny, przesuwny filtr podczerwieni (ICR). W trybie dziennym jest on aktywny i odbija znaczną część promieniowania podczerwonego. Dzięki czemu generowany obraz zachowuje wysoką jakość i naturalne kolory. Kiedy kamera przełącza się w tryb nocny, filtr zostaje automatycznie ściągnięty z przetwornika. Poprawiają się parametry czułości i możliwa jest praca przy sztucznym świetle podczerwonym (pogarsza się jednak ogólna jakość obrazu).
Kieszeń na kartę microSD
Lokalna archiwizacja nagrań
Kamera jest również wyposażona w gniazdo na kartę microSD, o maksymalnej pojemności 512 GB. Karta służy jako zapasowe miejsce pamięci, które można wykorzystać do tworzenia lokalnych kopii nagrań. Dodatkowo kamera z zastosowaną kartą może pracować w pełni autonomiczne, tworząc miniaturowy system monitoringu. W takim systemie wszystkie nagrania są zapisywane na karcie i jest on obsługiwany z poziomu przeglądarki internetowej.
Należy pamiętać, że karty microSD maja ograniczoną liczbę zapisów. Przy nagrywaniu ciągłym, nawet najwyższej jakości karta przestanie działać po stosunkowo krótkim okresie.
Kamera DS-2CD2686G2-IZS obsługuje również funkcję ANR (Automatic Network Replenishemt), która gwarantuje ciągłość nagrań w przypadku awarii połączenia między kamerą, a rejestratorem. W przypadku problemu łączności, kamera automatycznie nagrywa materiał wideo na karcie pamięci, a następnie zgrywa go na rejestrator, gdy awaria ustanie.
Wejście / wyjście alarmowe
Integracja z urządzeniami innych systemów
Dodatkową zaletą kamery są wbudowane 1 wejście i 1 wyjście alarmowe. Służą one do integracji z urządzeniami systemu alarmowego, kontroli dostępu lub automatyki domowej, umożliwiając realizację zaawansowanych funkcji sterowania:
- Wejście alarmowe - umożliwia podłączenie takich urządzeń jak czujka ruchu, kontaktron lub fotokomórka. Po naruszeniu wejścia aktywuje się wcześniej zaprogramowana funkcja - przykładowo zwiększa się rozdzielczość obrazu i liczba rejestrowanych klatek
- Wyjście alarmowe - umożliwia podłączenie do kamery zewnętrznego sygnalizatora, centrali alarmowej, itp. Można je również wykorzystać do realizacji funkcji automatycznego sterowania, takiej jak np. załączanie oświetlenia
Kompresja H.265 i potrójny strumień kodowania
Skuteczny zdalny podgląd i wysoka jakość nagrań jednocześnie
Kamera korzysta z zaawansowanej kompresji obrazu H.265, będącej następcą popularnej w systemach CCTV kompresji H.264. Nowa wersja umożliwia nawet dwukrotnie mocniejszą kompresję danych, przy praktycznie niezmniejszonej jakości obrazu. Dzięki czemu możliwa jest archiwizacja nagrań z dłuższego okresu i dodatkowo zmniejszają się wymagania dotyczące przepustowości łącza internetowego. Obsługiwane kompresje obrazu:
- H.265+
- H.265
- H.264+
- H.264
Kamerę można w dowolnym momencie przełączyć w kompresję H.264 i podłączyć do rejestratora, który nie obsługuje H.265.
Rejestrator obsługuje również 3 niezależne strumienie kodowania, z których każdy może być swobodnie konfigurowany przez użytkownika. Dzięki nim możliwe jest jednoczesne ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o znacznie niższych parametrach do zdalnego podglądu. Rozdzielczość nagrywania dla poszczególnych strumieni wynosi:
- Strumień główny - 25 kl/s @ 3840 x 2160 / 3200 x 1800 / 2688 x 1520 / 1920 x 1080 / 1280 x 720
- Strumień drugi - 25 kl/s @ 1280 x 720 / 640 x 480 / 640 x 360
- Strumień trzeci - 10 kl/s @ 1920 x 1080 / 1280 x 720 / 640 x 480 / 640 x 360
Obudowa IP66
Bezawaryjna praca w warunkach zewnętrznych
Kamerę umieszczono w szczelnej obudowie zewnętrznej (IP66), która gwarantuje niemal całkowitą odporność na wpływ czynników pogodowych. Dzięki niej kamera może pracować bezawaryjnie na zewnątrz, praktycznie niezależnie od panujących warunków pogodowych. Obudowa w klasie szczelności IP66 gwarantuje ochronę przed:
- Zapyleniem i dostaniem się do wnętrza kamery drobnych zabrudzeń
- Opadami atmosferycznymi i wodą bryzgającą ze wszystkich stron
- Niskimi i wysokimi temperaturami, w zakresie -30...+60 °C
