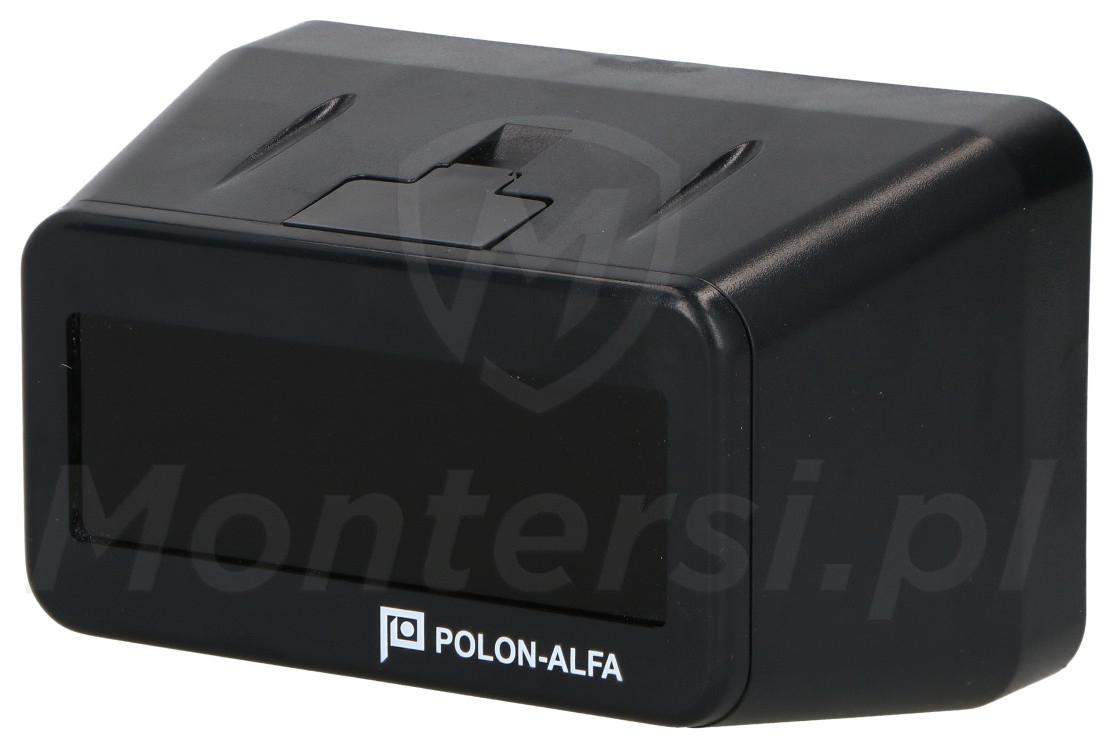

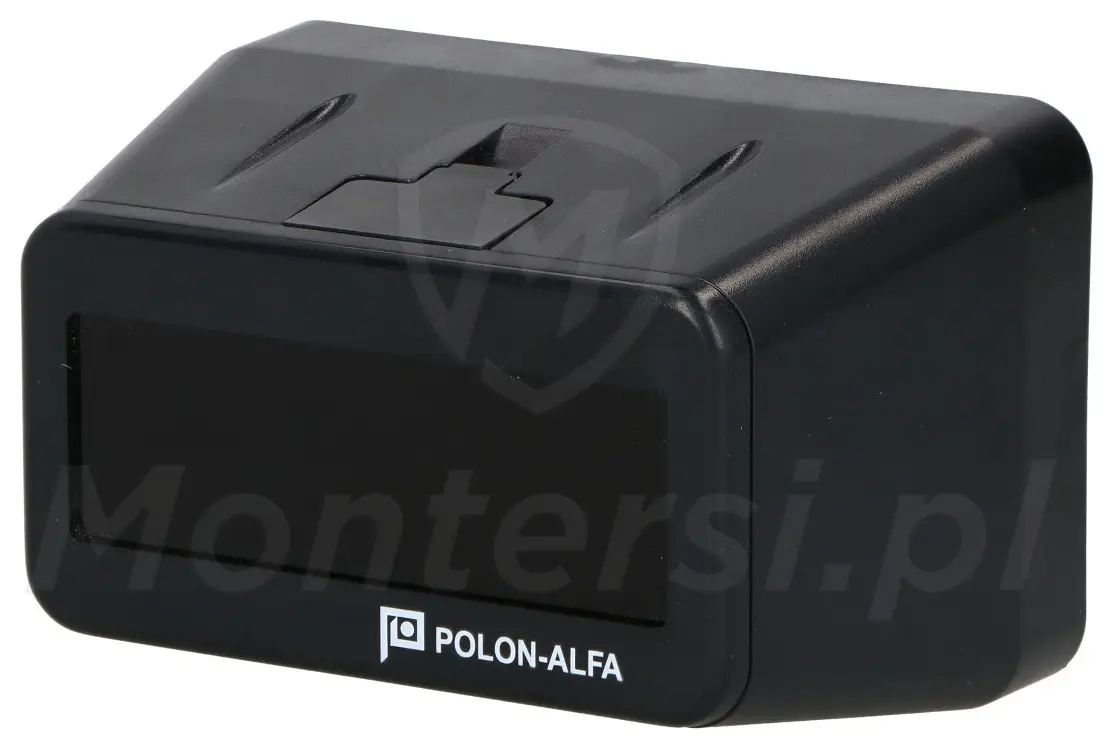

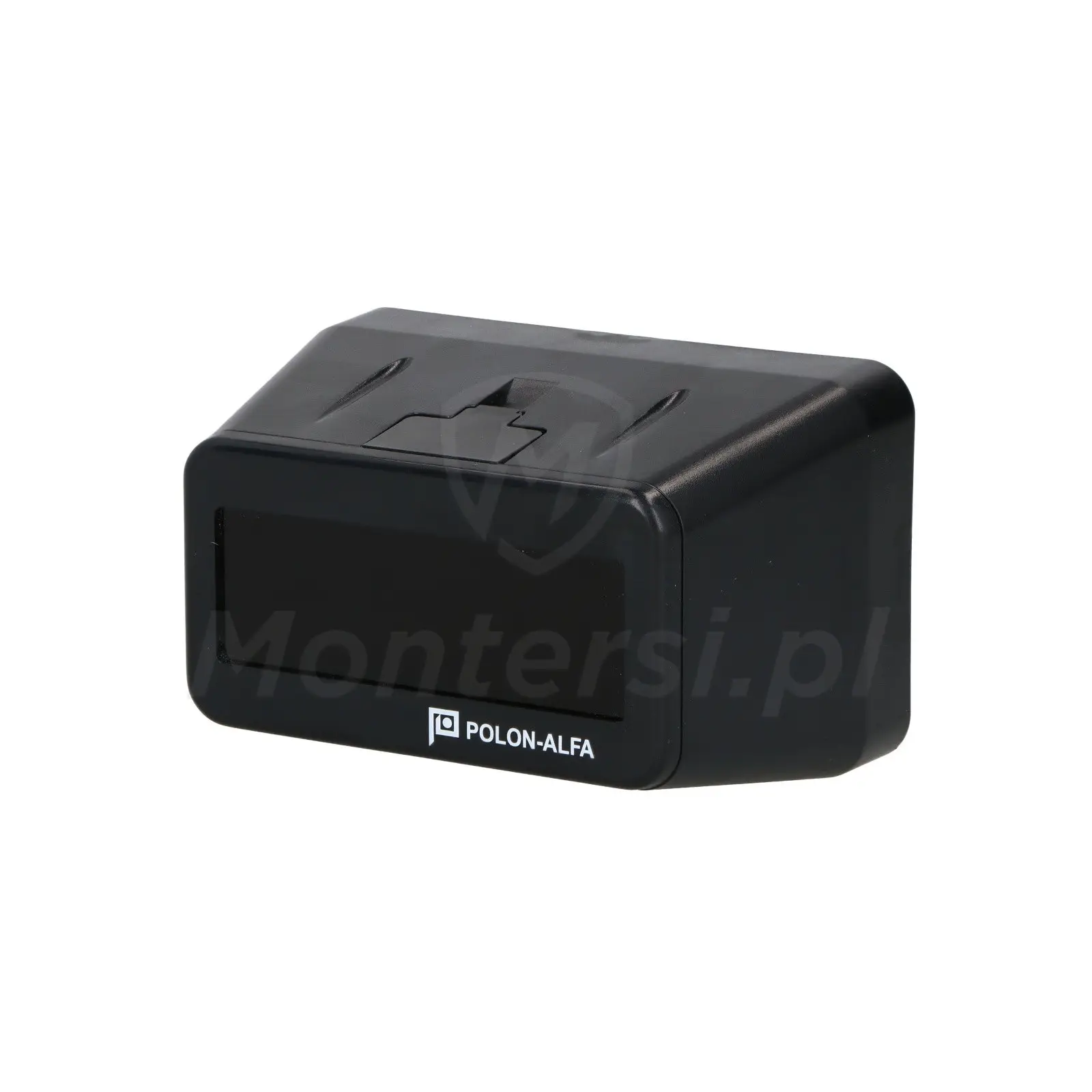

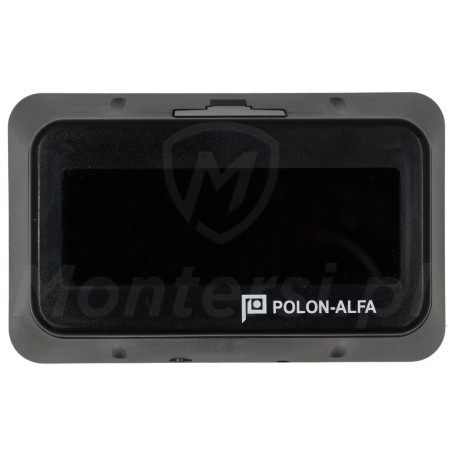

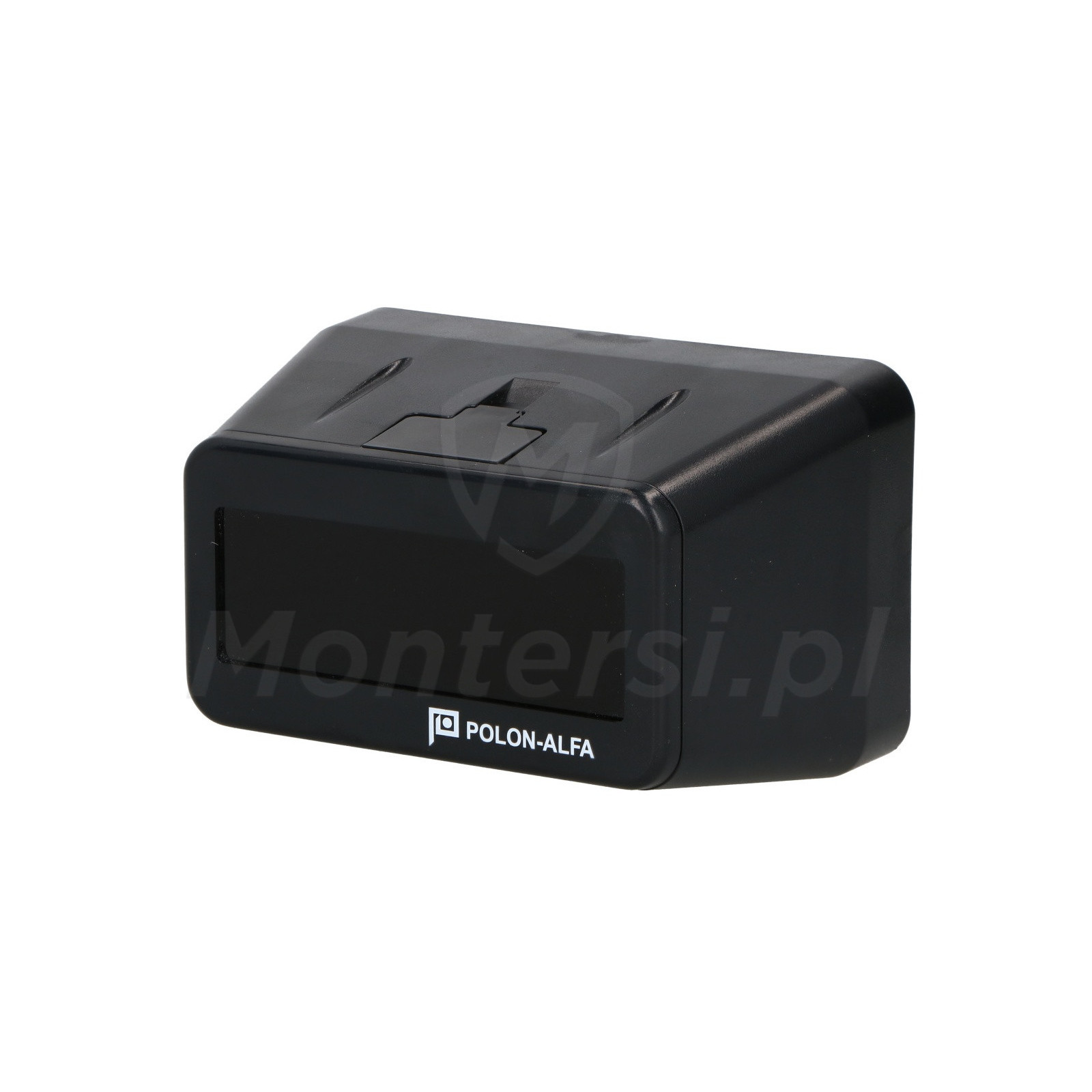

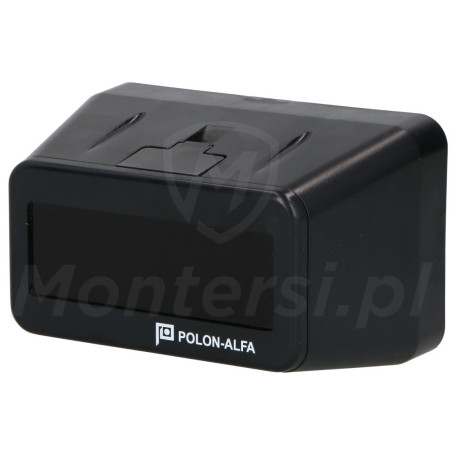

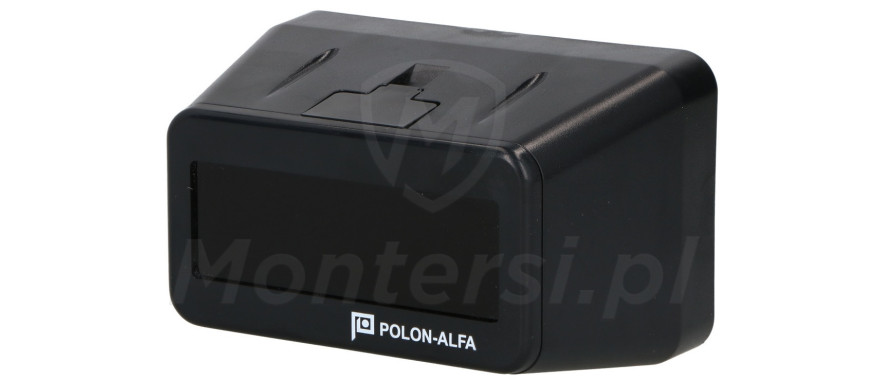

DOP-6001 - Liniowa czujka dymu czarna

Zasada działania

Wczesne wykrywanie pożaru

Pięć stanów pracy

Precyzyjna informacja o stanie

• Dozorowania
• Alarmowania
• Uszkodzenia - przerwania strumienia światła
• Uszkodzenia - wynikającego z zabrudzenia
• Uszkodzenia - inne

Jeżeli w powietrzu znajduje się określona koncentracja dymu, zmniejszająca przeźroczysto, to czujka, zgodnie z ustawionym progiem czułości wejdzie w stan alarmowania. Całkowite przerwania promienia lub jego odbicie poprzez inny przedmiot niż reflektor będzie sygnalizowane jako stan uszkodzenia ponieważ nawet największe stężenie dymu nie spowoduje całkowitego przerwania toru optycznego.

Jeżeli powietrze jest czyste czujka znajduje się w stanie dozorowania. Przy długotrwałej eksploatacji czujki, zwłaszcza w pomieszczeniach o dużym zapyleniu może wystąpić zabrudzenie układu optycznego czujki i reflektora. Czujka w celu zachowania stałej czułości i zdolności do wykrywania pożarów, wyposażona jest w funkcję automatycznego kompensowania. W takiej sytuacji zgłasza ona stan uszkodzenia oznaczający konieczność podjęcia prac serwisowych.

Komunikacja miedzy czujką a centralą

Adresowalna dwuprzewodowa linia dozorowania

Unikalny i w pełni cyfrowy protokół komunikacyjny umożliwia przekazywanie dowolnych informacji z centrali do czujki i odwrotnie. Do przykładowych informacji przekazywanych można zaliczyć:

• Ocenę stanu otoczenia (zadymienie, temperatura),
• Tendencje zmiany otoczenia,
• Aktualna wartość analogowa temperatury,
• Aktualna wartość gęstości zadymienia.

Czujka adresowalna wyposażona jest w wewnętrzny izolator zwarć, który odcina sprawną linie dozorową od sąsiadującej części zwartej, co umożliwia dalszą niezakłócona pracę czujki.  Elementem analizującym w czujce DOP-6001 jest zaawansowany mikroprocesor, który po zainicjowaniu procesu analizy z poziomu centrali zestraja tor optyczny czujki oraz ustawia odpowiednie progi czułości w oparciu o odczyty z otoczenia. Czujka posiada również funkcję samoregulacji, która zapisuje wszystkie parametry w nieulotnej pamięci czujki.

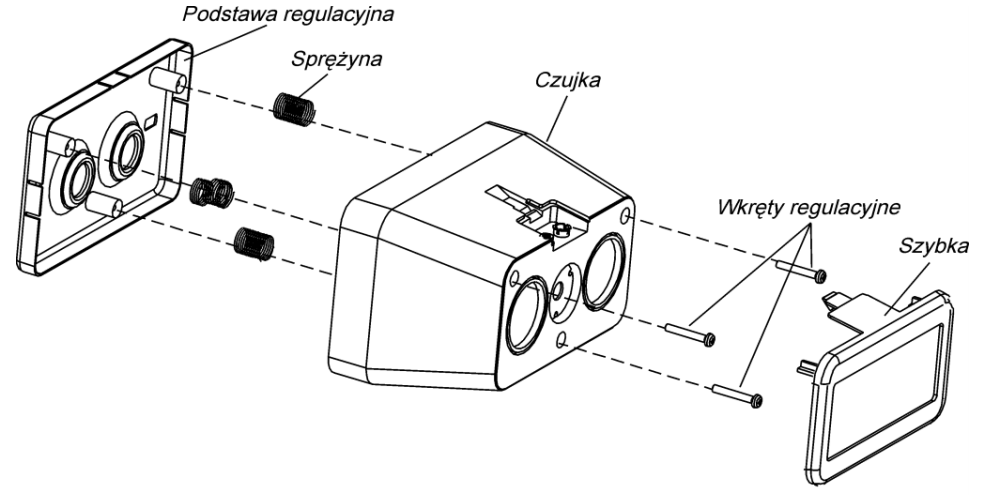

Budowa czujki

Trwała obudowa z tworzywa

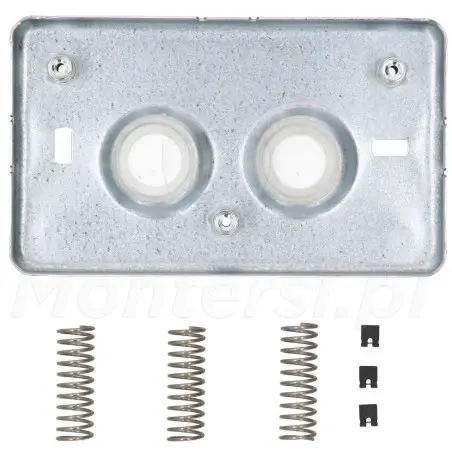

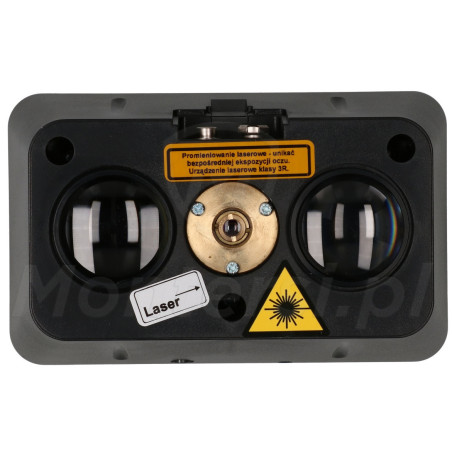

Obudowa czujki została wykonana z wysokiej jakości tworzywa sztucznego. Wewnątrz obudowy zawarty jest cały układ optyczny nadajnika oraz odbiornika, a także diodę laserową, ułatwiającą zestrojenie toru optycznego czujki. Obudowa jest w pełni rozbieralna. Pozwala to na dokładne przeczyszczenie wszystkich elementów czujki. Sama czujka montowana jest do ściany za pomocą metalowej podstawy regulacyjnej. Obudowa wyposażona jest w kolorowe diody, które sygnalizują odpowiednio aktualny stan:

• Zielony - stan dostrajania się czujki do odległości pomiędzy czujką a reflektorem/zespołem reflektorów przy zbyt dużym poziomie sygnału
• Żółty - stan dostrajania się czujki do odległości pomiędzy czujką a reflektorem/ zespołem reflektorów przy zbyt małym poziomie sygnału
• Czerwony - stan alarmowania;
• Brak świecenia - stan dozorowania po prawidłowym zestrojeniu czujki z reflektorem/zespołem reflektorów
