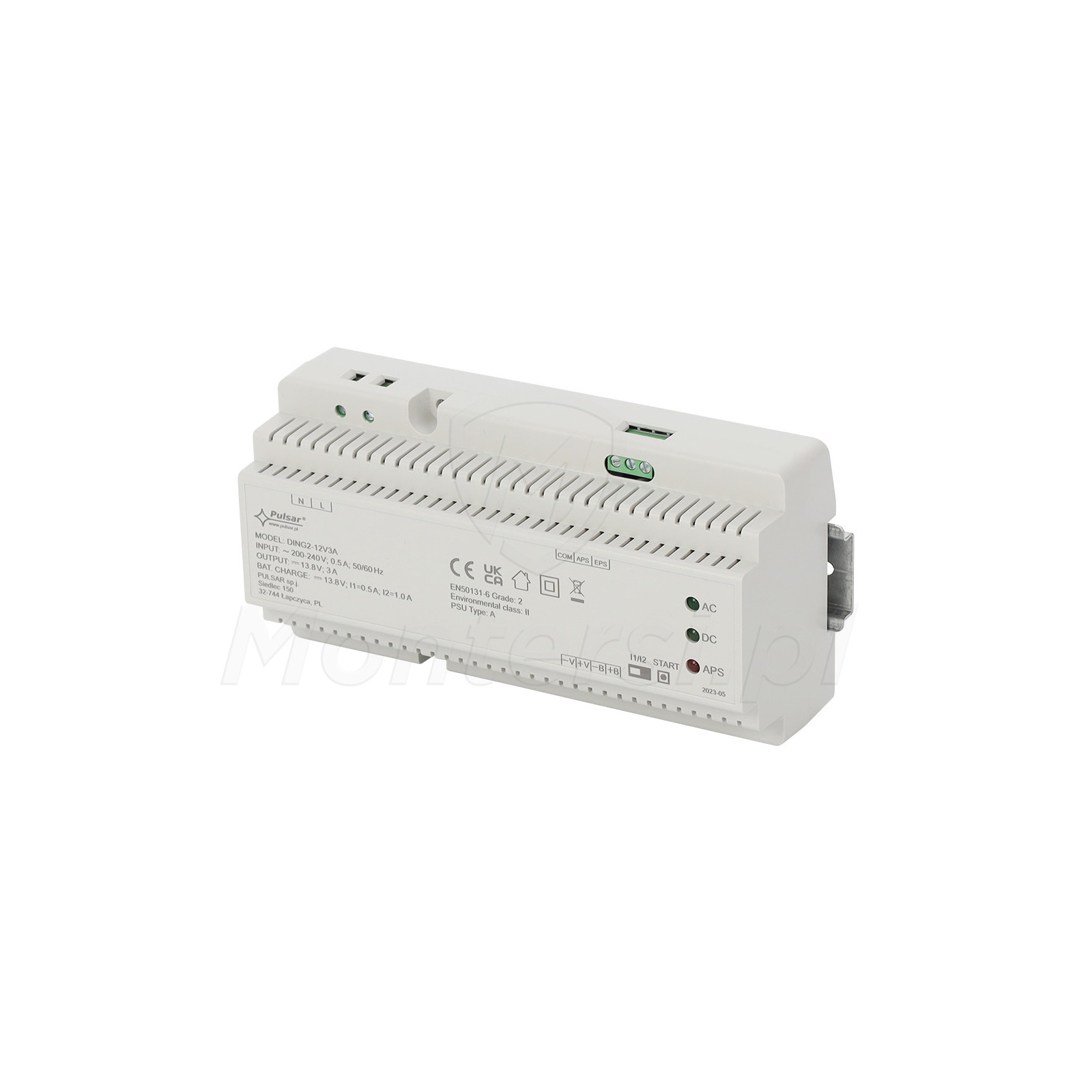

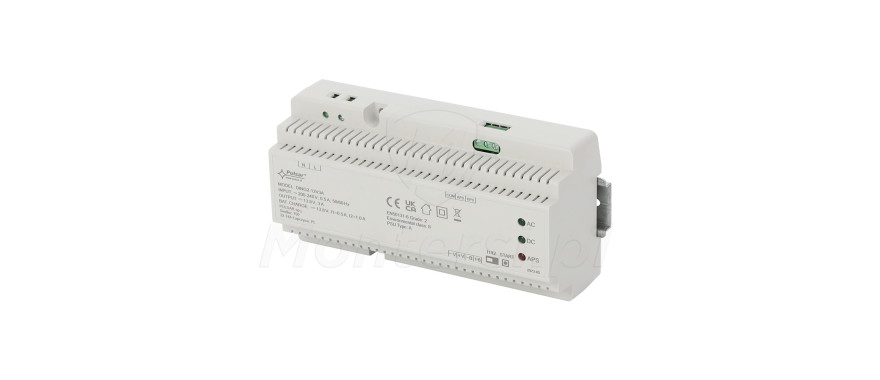

DING2-24V3A - Zasilacz buforowy 24V/3A

Kod: 37638
Mało
Czas realizacji:
24h
242,31 zł
netto: 197,00 zł
  • Napięcie zasilania: 200 - 240 V AC
  • Napięcie wyjściowe: 22 - 27,6 VDC
  • Prąd wyjściowy (max): 3 A
  • Ilość wyjść: 1
  • Dedykowany akumulator: 24 V, 7 - 20 Ah
  • Prąd ładowania akumulatora: 0.5 A / 1 A
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie przepięciowe: TAK
  • Ochrona akumulatora przed rozładowaniem (UVP): TAK
  • Ochrona akumulatora przed zwarciem (SCP): TAK
  • Ochrona akumulatora przed odwrotnym podłączeniem: TAK
  • Kontrola procesu ładowania akumulatora: TAK
  • Sygnalizacja pracy: Diody LED
wszystkie parametry
Opis

DING2-24V3A - Zasilacz buforowy 24V/3 A

  • Zgodność z normą do systemów kontroli dostępu (KD) EN60839-11-2:2015+AC:2015 i klasy środowiskowej I
  • Napięcie zasilania ~200 – 240 V
  • Bezprzerwowe zasilanie DC 27,6 V
  • Wysoka sprawność (90%)
  • Prąd ładowania akumulatora wybierany zworką (0.5/1A)
  • Wbudowane zabezpieczenia akumulatora
  • Możliwość uruchomienia zasilania z akumulatora
  • Sygnalizacja optyczna LED
  • Dynamiczny test akumulatora
  • Kontrola ciągłości obwodu akumulatora
  • Kontrola napięcia akumulatora
  • Wyjście techniczne EPS zaniku siecitypu OC
  • Wyjście techniczne APS sygnalizacji awarii akumulatora – typu OC
  • Kontrola ładowania i konserwacji akumulatora
  • Zabezpieczenia: przeciwzwarciowe SCP, przeciążeniowe OLP, nadnapięciowe OVP, przepięciowe

DING2-24V3A - Zasilacz buforowy na szynę DIN, przystosowany do współpracy z dowolnymi urządzeniami zasilanymi napięciem w zakresie 22 - 27,6 V. Sprawdza się doskonale w systemach monitoringu, systemach alarmowych, itp. - Może zostać wykorzystany do zasilania np. kamer, czujek alarmowych, sygnalizatorów.

DING2-24V3A posiada zabezpieczenia:

  • Przeciwzwarciowe
  • Przepięciowe
  • Przeciążeniowe

Miejsce instalacji

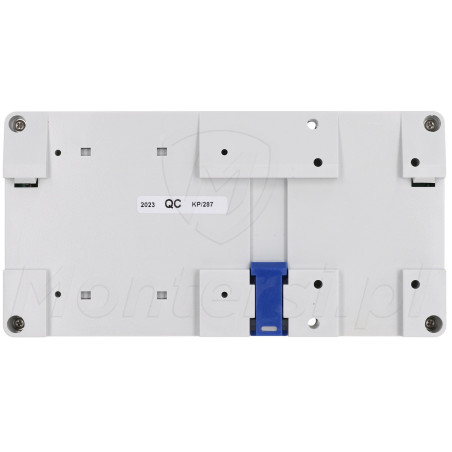

Wygodny montaż na szynie DIN

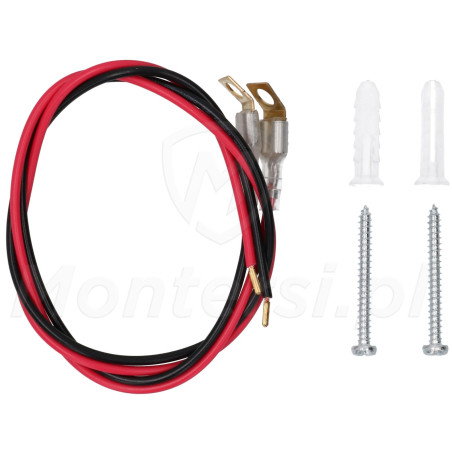

Na wyposażeniu modelu znajduje się uchwyt, umożliwiający przymocowanie do szyny DIN typu TH35 (35 mm) - Nadaje się do montażu w większości obudów, służących do integracji systemów SSWiN, CCTV, itp.

Współpraca z akumulatorem

Praca w trybie awaryjnym

Cechą szczególną zasilacza jest możliwość współpracy z akumulatorem podtrzymującym 24 V o pojemności 7 - 20 Ah. Dzięki niemu urządzenie może skutecznie pracować, w przypadku zaniku napięcia sieciowego - Zasilacz automatycznie przechodzi w tryb awaryjny, gdy zabraknie napięcia sieciowego. Zabezpieczenie obwodu akumulatora:

  • Przed nadmiernym rozładowaniem (UVP)
  • Przed zwarciem i odwrotnym podłączeniem
  • Kontrola ładowania i konserwacja akumulatora

Należy pamiętać, że czas pracy w trybie awaryjnym jest bardzo silnie zależny od poboru prądu podłączonych urządzeń. Prąd ładowania akumulatora jest regulowany zworką i może wynosić 0.5 A lub 1 A.

Bezpiecznik topikowy

Ochrona podłączonych urządzeń

Zabezpieczenie przeciwzwarciowe zostało zrealizowane przy pomocy bezpiecznika topikowego. W przypadku zwarcia i pojawienia się zbyt dużego prądu wyjściu, bezpiecznik przepala się - Gwarantuje niemal całkowitą ochronę przed uszkodzeniami, wywołanymi zbyt dużym natężeniem prądu.

Sprawność 90%

Dobra wydajność zasilacza

Konstrukcja modelu DING2-24V3A, umożliwia osiągnięcie wysokiego poziomu sprawności nawet 90%. Zasilacz nie nagrzewa się do bardzo wysokich temperatur, dzięki czemu zachowuje dobre parametry pracy.

  • Napięcie zasilania: 200 - 240 V AC
  • Napięcie wyjściowe: 22 - 27,6 VDC
  • Prąd wyjściowy (max): 3 A
  • Ilość wyjść: 1
  • Dedykowany akumulator: 24 V, 7 - 20 Ah
  • Prąd ładowania akumulatora: 0.5 A / 1 A
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie przepięciowe: TAK
  • Ochrona akumulatora przed rozładowaniem (UVP): TAK
  • Ochrona akumulatora przed zwarciem (SCP): TAK
  • Ochrona akumulatora przed odwrotnym podłączeniem: TAK
  • Kontrola procesu ładowania akumulatora: TAK
  • Sygnalizacja pracy: Diody LED
  • Klasa środowiskowa: II
  • Temperatura pracy: -10...+40 °C
  • Wymiary: 176 x 91 x 60 mm
  • Gwarancja producenta: 24 miesiące od daty produkcji
Typ Nazwa Opis Rozmiar
Karty Katalogowe pdf DING2-12V3A - Karta katalogowa 437.02 kB Pobierz
Instrukcje pdf DING2-12V3A - Instrukcja 1.49 MB Pobierz
