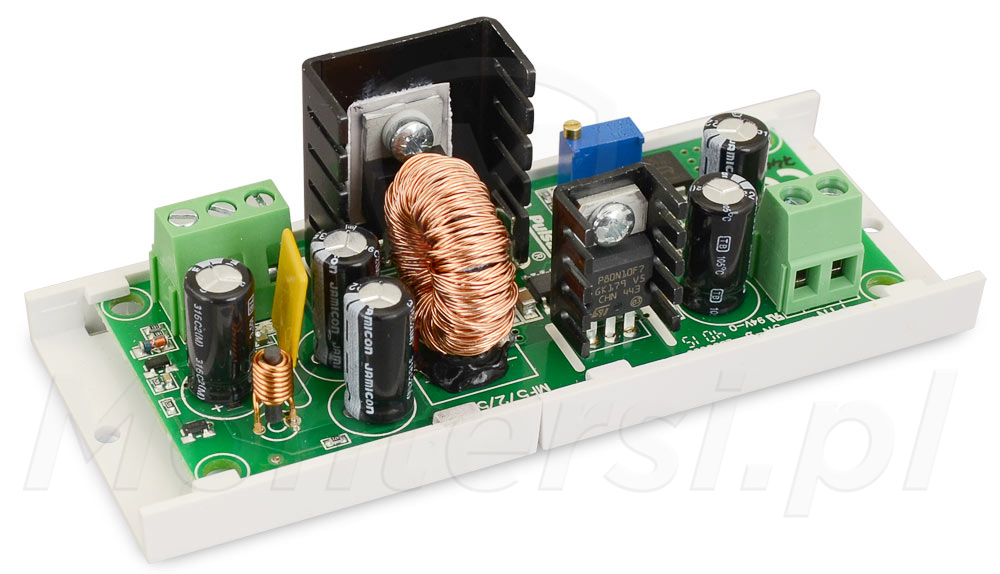

DC/DC20SE - Przetwornica podwyższająco-obniżająca napięcie, 2 A

Kod: 17357

Dużo

Czas realizacji:

24h

145,14 zł

netto: 118,00 zł

Napięcie zasilania: 9.5 - 16V DC
Napięcie wyjściowe: 5 - 15V DC
Prąd wyjściowy (max): 2 A
Zabezpieczenie przeciwzwarciowe (SCP): Tak
Zabezpieczenie przeciążeniowe (OLP): Tak
Sygnalizacja pracy: Dioda LED
Mocowanie: Listwa montażowa / wkręty montażowe
Temperatura pracy: -10...+40 °C
Wymiary: 110 x 43 x 27 mm
Waga: 50 g
Gwarancja producenta: 24 miesiące od daty produkcji

wszystkie parametry

Opis

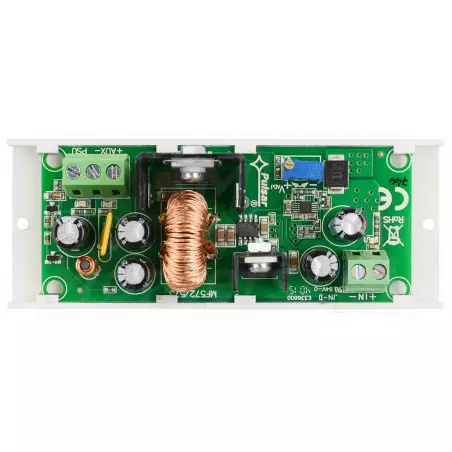

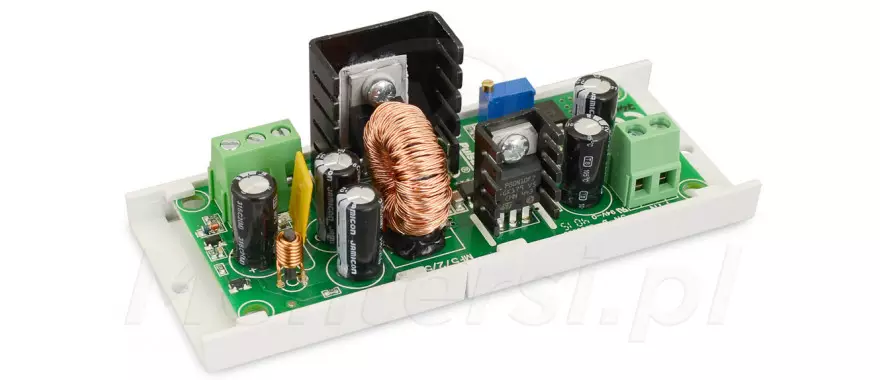

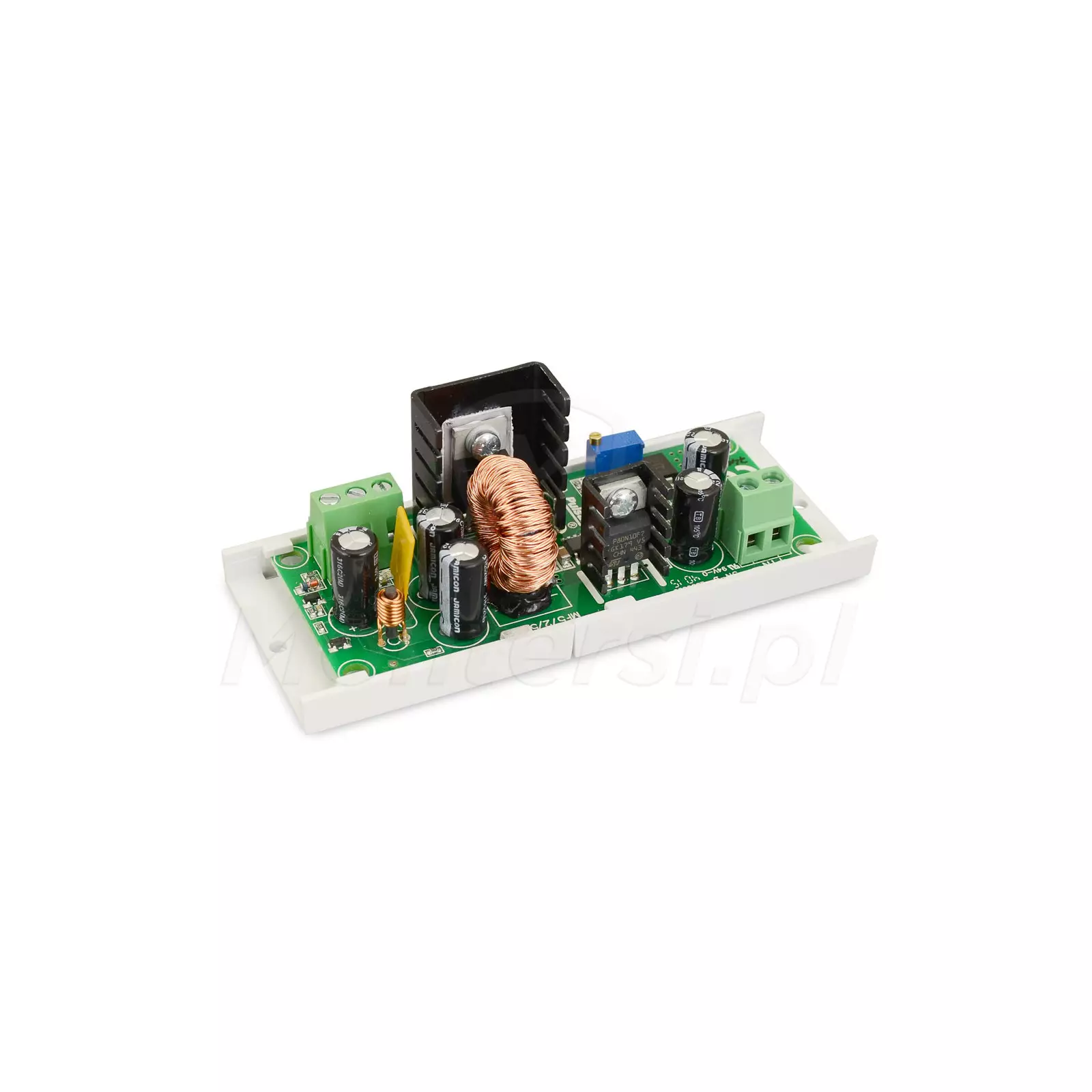

DC/DC20SE - Moduł przetwornicy podwyższająco-obniżającej napięcie wejściowe z poziomu 9.5 - 16V DC, do poziomu 5 - 15V DC. Przykładowo można go wykorzystać do podwyższenia napięcia z 9.5V DC na 12V DC lub obniżenia napięcia 16V DC do poziomu 12V DC.

Do jego najważniejszych zalet można zaliczyć:

Automatyczne podwyższenie napięcia wejściowego, gdy jest ono niższe od wymaganego napięcia wyjściowego
Łatwa regulacja napięcia wyjściowego przy pomocy potencjometru
Wysoka sprawność na poziomie 84 - 89%
Zabezpieczenia SCP, OLP i wyjście techniczne PSU
Diodowa sygnalizacja pracy

Przetwornica DC/DC20SE jest uniwersalna i może być z powodzeniem stosowana w systemach CCTV, alarmowych, kontroli dostępu, itp. Można ją wykorzystać do realizacji zasilania praktycznie dowolnego urządzenia elektrycznego, którego maksymalny pobór prądu nie przekracza 2 A (24 W).

Sprawność 84 - 89%

Wysoka wydajność przetwornicy

Przetwornica DC/DC20SE cechuje się wysoką sprawnością na poziomie 84 - 89%. Przy obniżaniu lub podwyższaniu napięcia wejściowego, jedynie niewielka część energii jest wydzielana pod postacią ciepła. Dzięki czemu przetwornica nie nagrzewa się do wysokich temperatur i zachowuje stabilne parametry pracy.

Wyjście techniczne PSU

Sygnalizacja awarii

Dodatkową zaletą modelu jest wbudowane wyjście techniczne typu otwarty kolektor (OC). Dzięki niemu można w prosty sposób zrealizować sygnalizację nieprawidłowego działania przetwornicy.

Napięcie zasilania: 9.5 - 16V DC
Napięcie wyjściowe: 5 - 15V DC
Prąd wyjściowy (max): 2 A
Zabezpieczenie przeciwzwarciowe (SCP): Tak
Zabezpieczenie przeciążeniowe (OLP): Tak
Sygnalizacja pracy: Dioda LED
Mocowanie: Listwa montażowa / wkręty montażowe
Temperatura pracy: -10...+40 °C
Wymiary: 110 x 43 x 27 mm
Waga: 50 g
Gwarancja producenta: 24 miesiące od daty produkcji

Typ	Nazwa	Rozmiar
Instrukcje	pdf DC/DC20SE - instrukcja montażu	528.1 kB	Pobierz
Instrukcje	pdf DC/DC20SE - warunki gwarancji	24.16 kB	Pobierz
Certyfikaty	pdf DC/DC20SE - deklaracja CE	156.36 kB	Pobierz
Karty Katalogowe	pdf DC/DC20SE - karta katalogowa	72.86 kB	Pobierz
