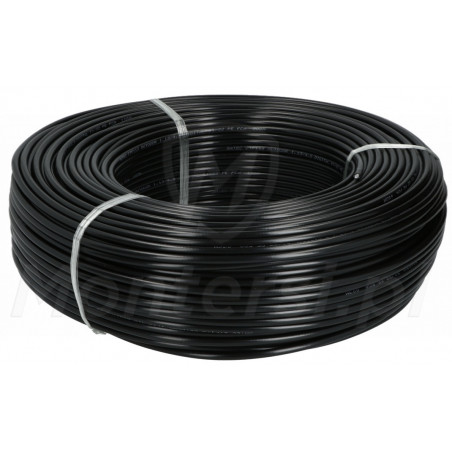

CTF-113/ZEL/200 - Kabel koncentryczny 75 Ohm

Kod: 31432

Warianty:

  • 1 m
  • 100 m
Na zamówienie
Czas realizacji:
72h
4,92 zł
netto: 4,00 zł
  • Typ przewodu: Koncentryczny
  • Zastosowanie: Automatyka bram
  • Ekran: Folia Al/PET/Al - Żelowana
  • Żyła: Linka miedziana 1.13 mm
  • Dielektryk: PE 4.8 mm
  • Impedancja: 75 Ohm
  • Powłoka zewnętrzna: PE
  • Średnica przewodu: 7 mm
wszystkie parametry
Kabel koncentryczny CTF-113/ZEL/200
Satec
Satec
Kabel koncentryczny CTF-113/ZEL/200
Kabel koncentryczny CTF-113/ZEL/200
Kabel koncentryczny CTF-113/ZEL/200
Kabel koncentryczny CTF-113/ZEL/200
Opis

CTF-113/ZEL/200 - Ekranowany kabel koncentryczny o impedancji falowej 75 Ohm i średnicy zewnętrznej 7 mm. Znajduje zastosowanie w systemach automatyki bramowej, umożliwiając podłączenie anteny do odbiornika radiowego.

Do cech charakterystycznych kabla można zaliczyć:

  • Żyła wewnętrzna - miedziana linka o średnicy 1.13 mm
  • Dielektryk - PE o średnicy 4.8 mm
  • Ekran - oplot miedziany 90%
  • Powłoka zewnętrzna - PE

Tłumienie przewodu na odcinku 100 m:

  • 3.9 dB @ 50 MHz
  • 7.8 dB @ 200 MHz
  • 12.3 dB @ 450 MHz
  • 17 dB @ 860 MHz
  • 18.6 dB @ 1000 MHz
  • 21.9 dB @ 1350 MHz
  • 25.2 dB @ 1750 MHz
  • 28.2 dB @ 2150 MHz
  • 33.8 dB @ 3000 MHz

Aluminiowy ekran

Wysoka odporność na zakłócenia

Przewód CTF-113/ZEL/200 posiada ekran wykonany z aluminium oraz politereftalanu etylenu (PET) w żelowanej osłonie. Zapewnia on ochronę sygnału użytecznego przed zakłóceniami wywołanymi działaniem silnego pola magnetycznego lub silnym działaniem fal radiowych. Ekran podnosi niezawodność przewodu i umożliwia jego stosowanie w praktycznie każdej standardowej instalacji wymagającej kabla koncentrycznego 50 Ohm.

Powłoka PE

Odporność na wpływ czynników zewnętrznych

CTF-113/ZEL/200 – jest żelowany i dodatkowo umieszczony w płaszczu PE (powłoka polietylenowa). Dzięki temu można go wykorzystywać w systemach wewnętrznych jak i zewnętrznych.

Przykładem zastosowania może być:

  • telewizja naziemna DVB-T
  • telewizja satelitarna DVB-S/S2
  • radia FM/DAB
  • systemy automatyki bramowej
  • Typ przewodu: Koncentryczny
  • Zastosowanie: Automatyka bram
  • Ekran: Folia Al/PET/Al - Żelowana
  • Żyła: Linka miedziana 1.13 mm
  • Dielektryk: PE 4.8 mm
  • Impedancja: 75 Ohm
  • Powłoka zewnętrzna: PE
  • Średnica przewodu: 7 mm
