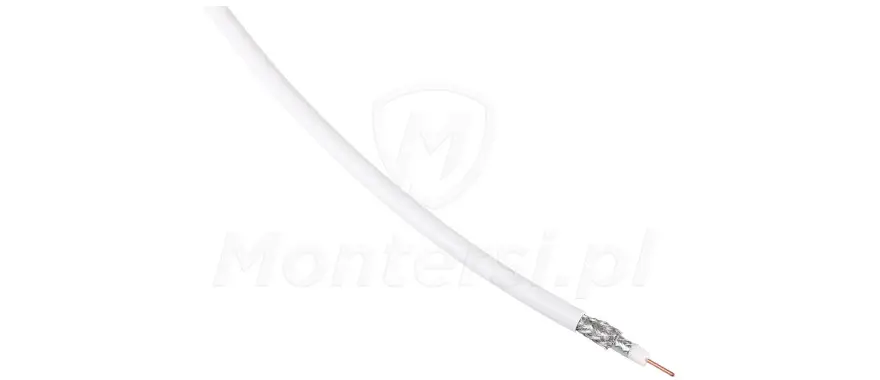

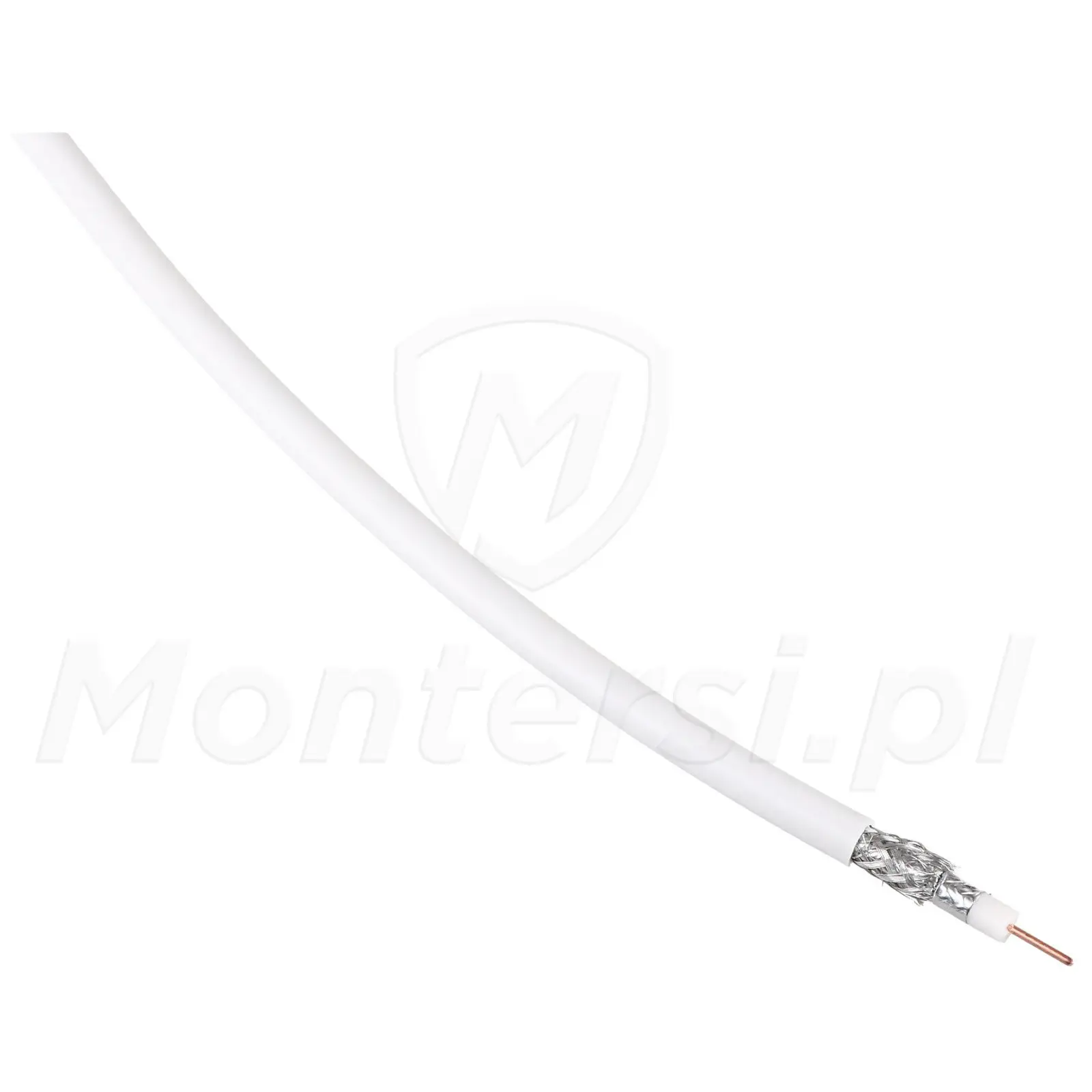

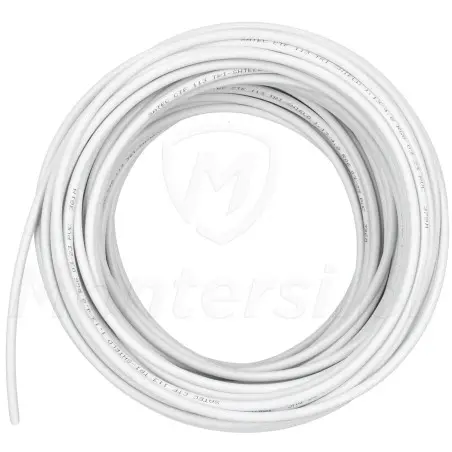

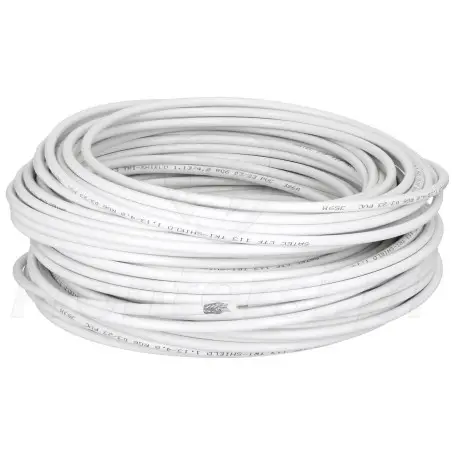

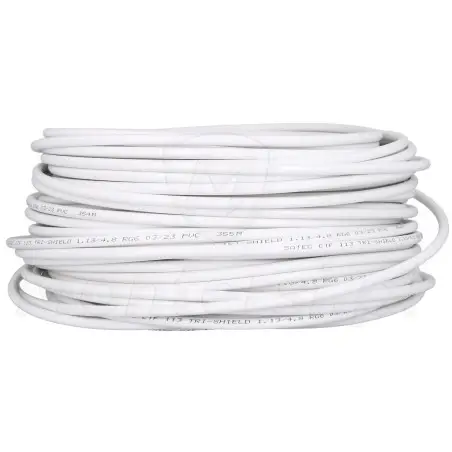

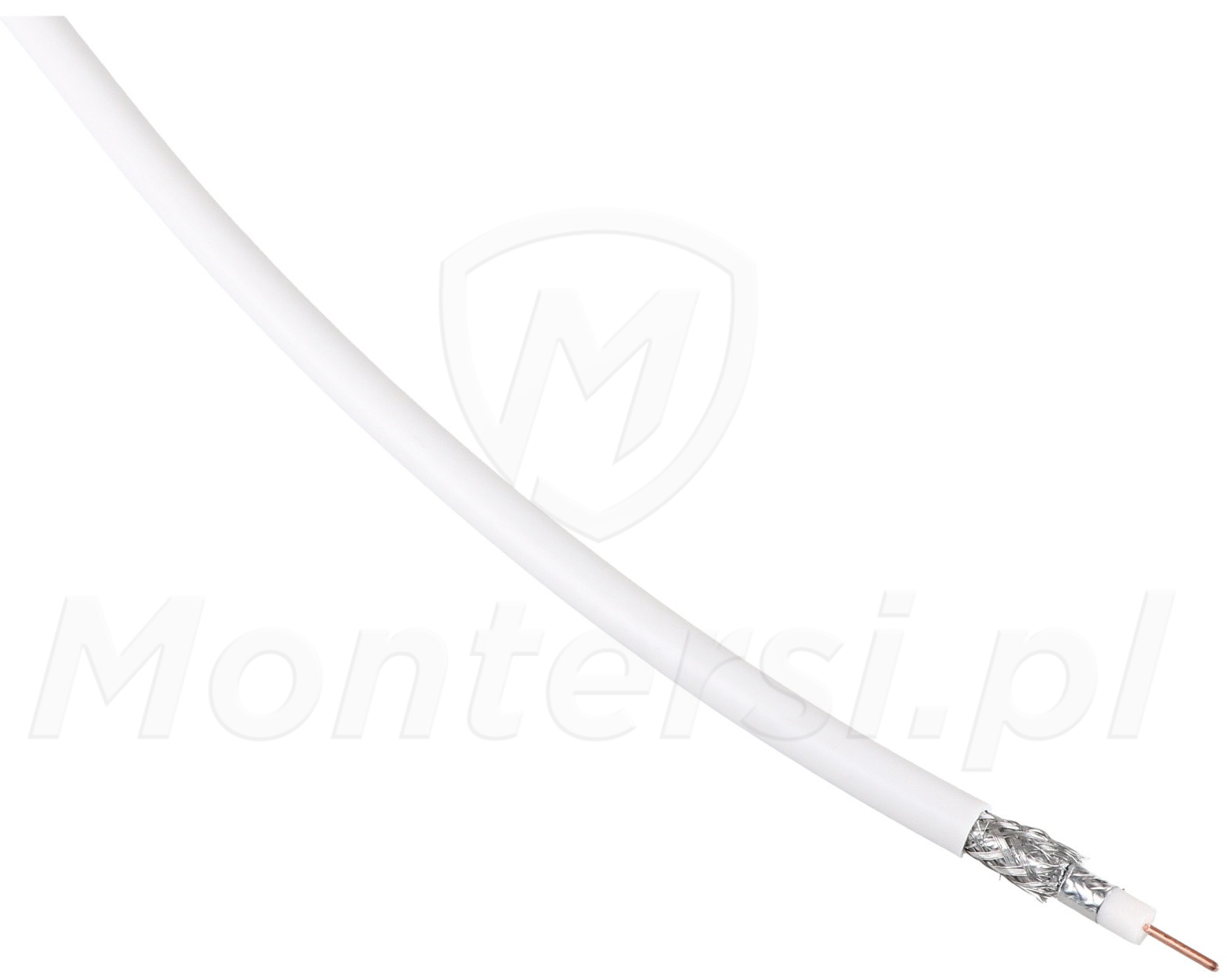

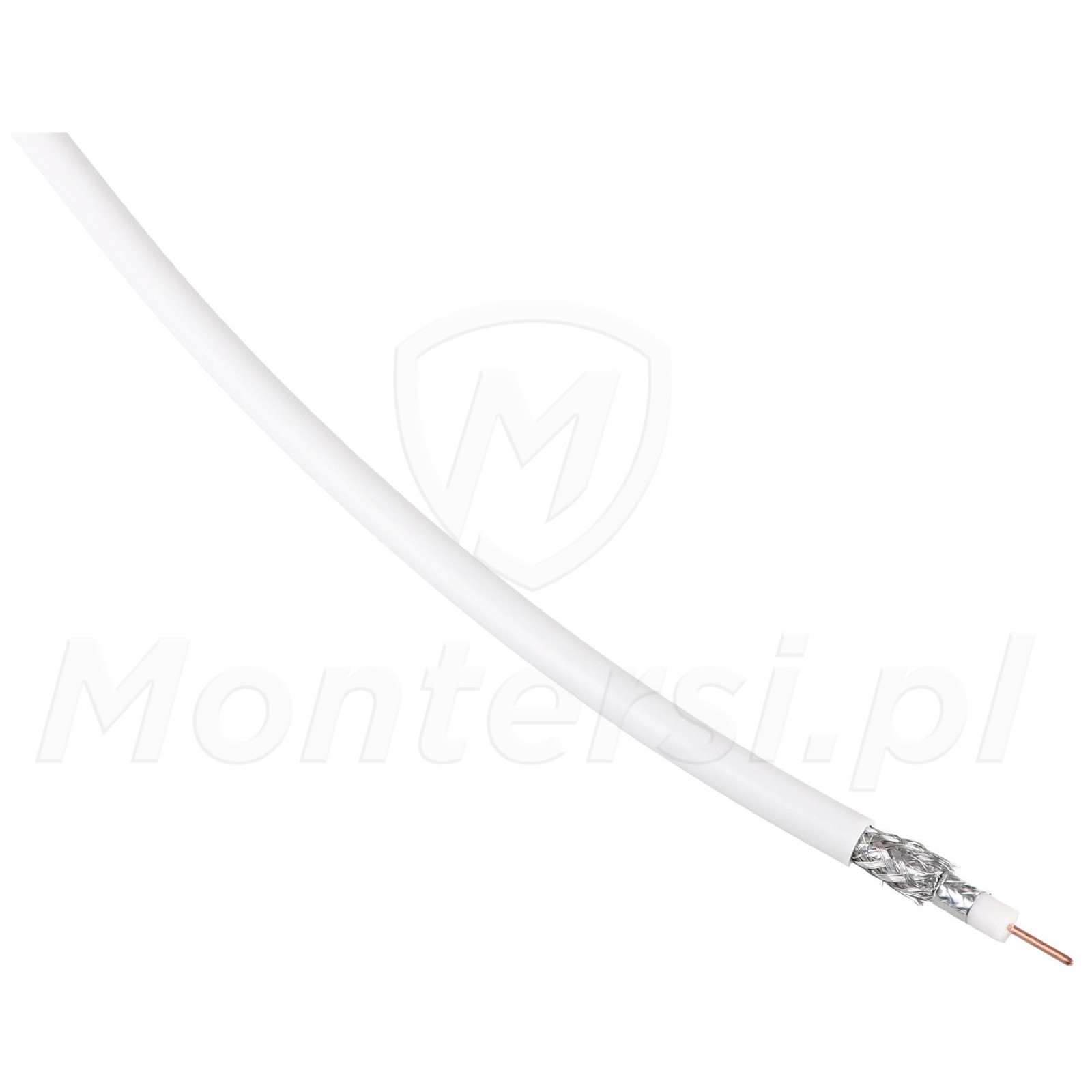

CTF 113 TRI-SHIELD - Przewód koncentryczny, 1m

Kod: 13548

Parametry techniczne:

  • Typ przewodu: Koncentryczny
  • Zastosowanie: Systemy CCTV
  • Żelowany: TAK
  • Ekran: klejona folia Al/Pet + oplot 80% + klejona folia Al/Pet
  • Żyła: Średnica żyły 1.13 mm
  • Dielektryk: 4.80 mm
  • Impedancja: 75 Ohm
  • Powłoka zewnętrzna: PE
  • Średnica przewodu: 7.0 mm

Warianty:

  • 100 m
  • 1 metr
Mało
Czas realizacji:
24h
2,79 zł
netto: 2,27 zł

CTF 113 TRI-SHIELD - Wysokiej jakości koncentryczny kabel ekranowany o rezystancji 75 ohm i średnicy 7.0 mm. Przewód ten jest uniwersalny, można więc stosować go do instalacji indywidualnych jak i zbiorczych. Spełnia on normę europejską EN-50117 oraz standard klasy A.

Do cech charakterystycznych kabla można zaliczyć:

  • Żyła wewnętrzna – miedziana o średnicy 1.13 mm
  • Dielektryk -  średnica 4.80 mm
  • Ekran – klejona folia Al/Pet + oplot 80% + klejona folia Al/Pet
  • Powłoka zewnętrzna – PE
  • Niska tłumienność
  • Klasa palności - Eca
  • Do zastosowań wewnętrznych

Parametry techniczne:

Parametry techniczne:

  • Typ przewodu: Koncentryczny
  • Zastosowanie: Systemy CCTV
  • Żelowany: TAK
  • Ekran: klejona folia Al/Pet + oplot 80% + klejona folia Al/Pet
  • Żyła: Średnica żyły 1.13 mm
  • Dielektryk: 4.80 mm
  • Impedancja: 75 Ohm
  • Powłoka zewnętrzna: PE
  • Średnica przewodu: 7.0 mm

Tłumienie przewodu na odcinku 100 m:

  • 4.1 dB @ 50 MHz
  • 5.5 dB @ 100 MHz
  • 8.1 dB @ 200 MHz
  • 11.9 dB @ 450 MHz
  • 17.1 dB @ 860 MHz
  • 18.5 dB @ 1000 MHz
  • 21.9 dB @ 1350 MHz
  • 25.3 dB @ 1750 MHz
  • 27.9 dB @ 2150 MHz
  • 30.5 dB @ 2400 MHz
  • 34.7 dB @ 3000 MHz

Aluminiowy ekran

Wysoka odporność na zakłócenia

Przewód CTF 113 TRI-SHIELD posiada trójwarstwowy ekran składający się z folii Al/Pet, oplotu 80 % oraz dodatkowej folii Al/Pet przyklejonej do powłoki zewnętrznej . Zapewnia on ochronę sygnału użytecznego przed zakłóceniami wywołanymi działaniem pola magnetycznego lub silnym działaniem fal radiowych. Ekran w przewodach jest ważny, ponieważ podnosi niezawodność przewodu oraz umożliwia stosowanie go w każdej standardowej instalacji wymagającej kabla koncentrycznego 75 ohm.

Powłoka PE

Odporność na wpływ czynników zewnętrznych

CTF 113 TRI-SHIELD – jest żelowany i dodatkowo umieszczony w płaszczu PE (powłoka polietylenowa). Dzięki temu można go wykorzystywać w systemach wewnętrznych jak i zewnętrznych.

Przykładem zastosowania może być:

  • telewizja naziemna DVB-T
  • telewizja satelitarna DVB-S/S2
  • radia FM/DAB
  • systemy automatyki bramowej
