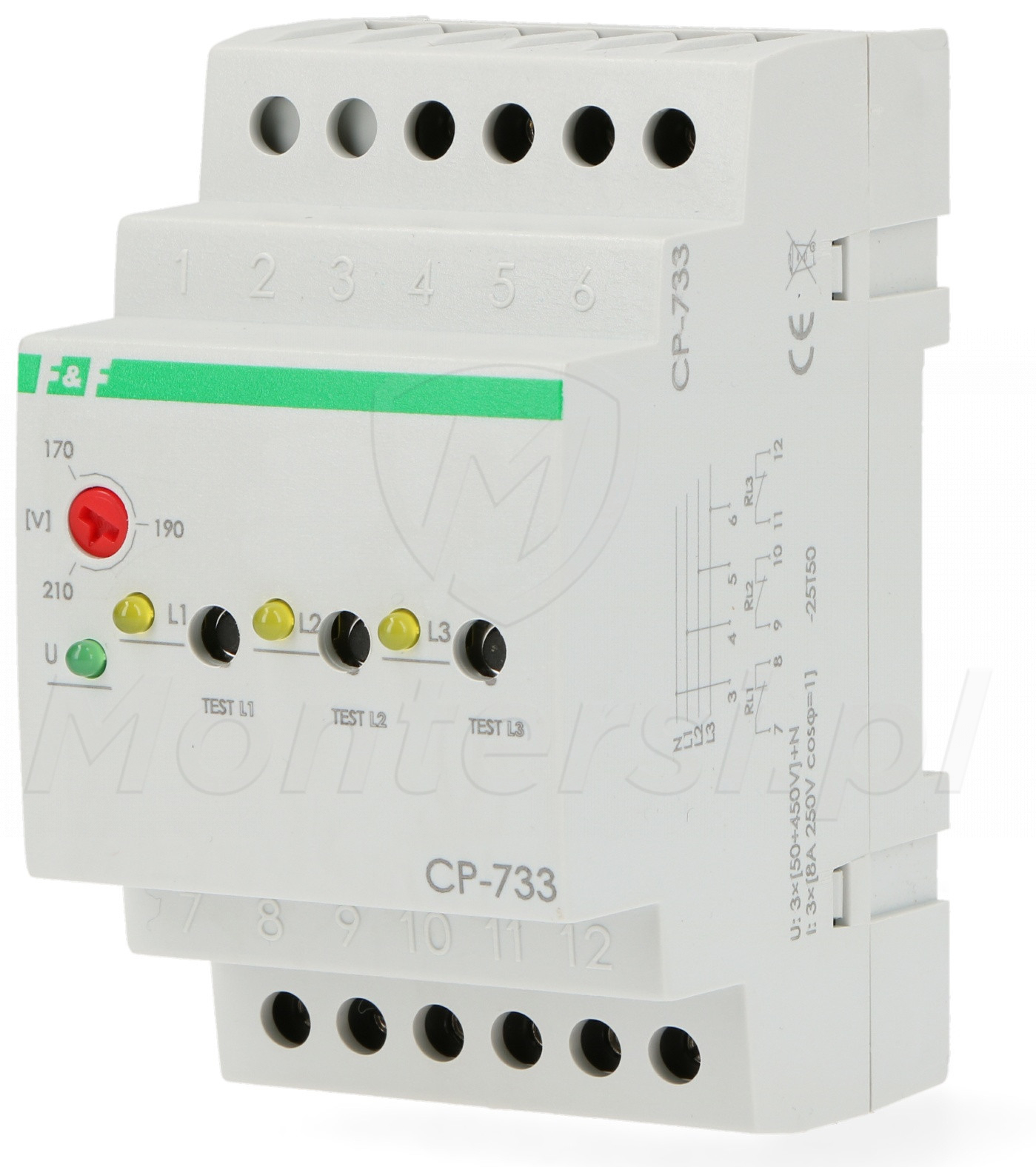

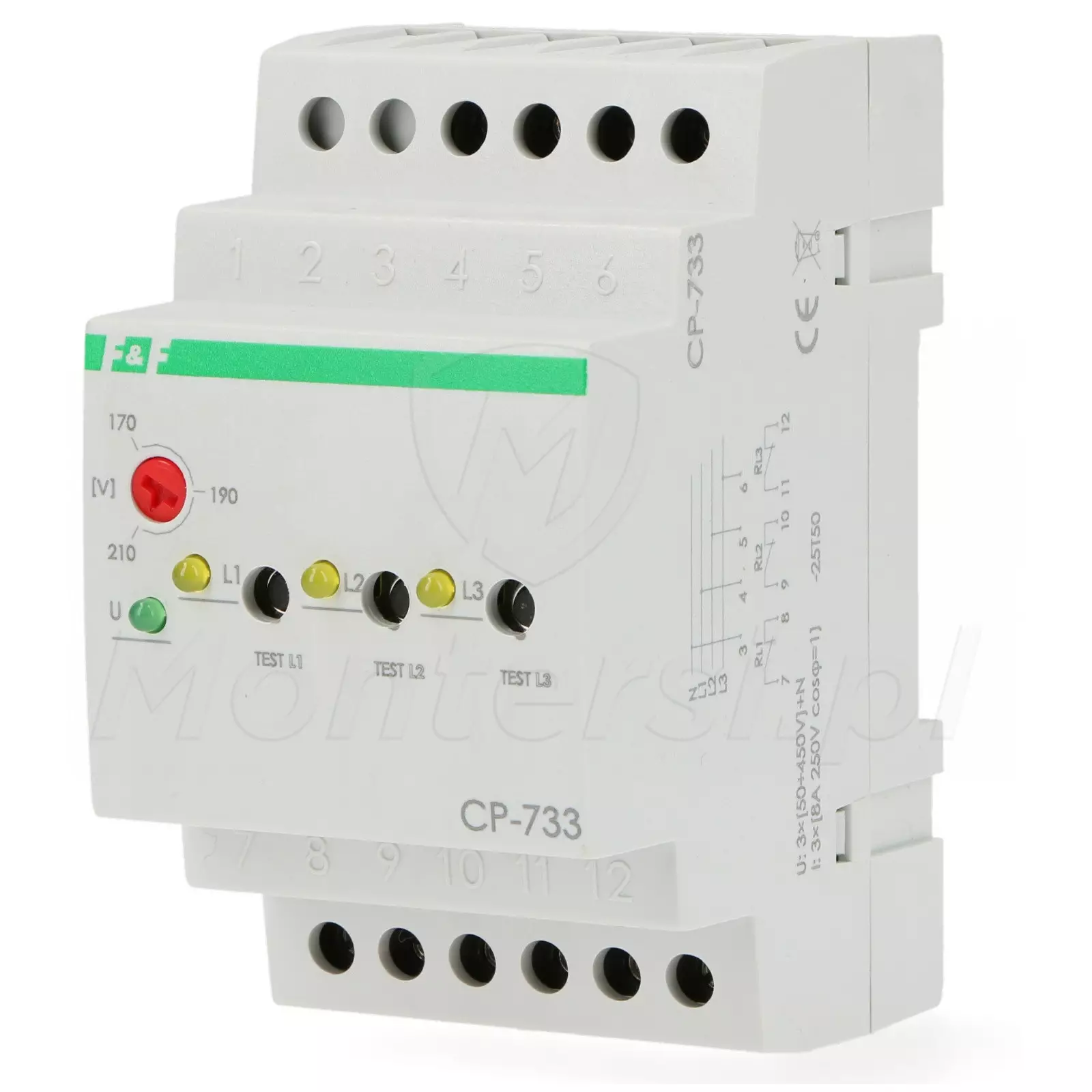

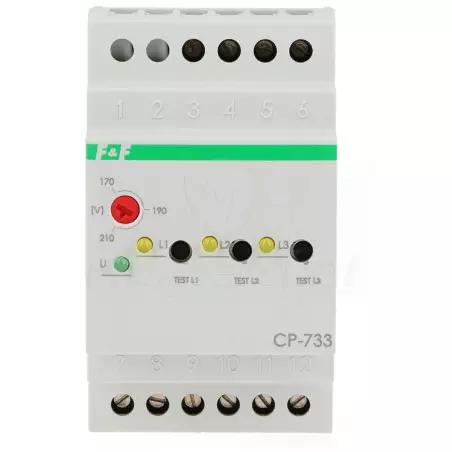

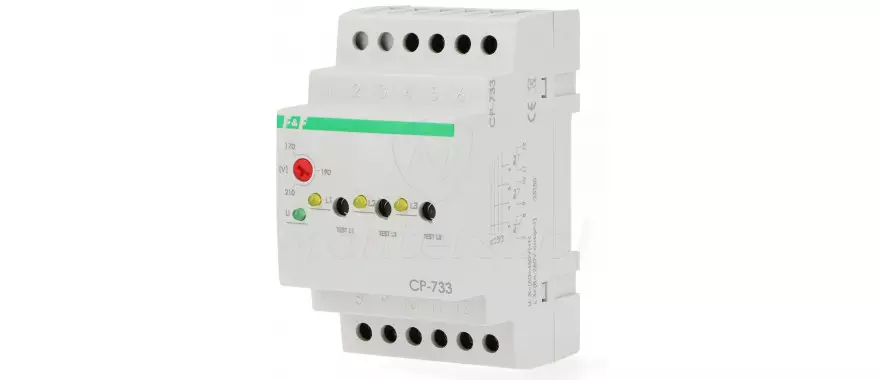

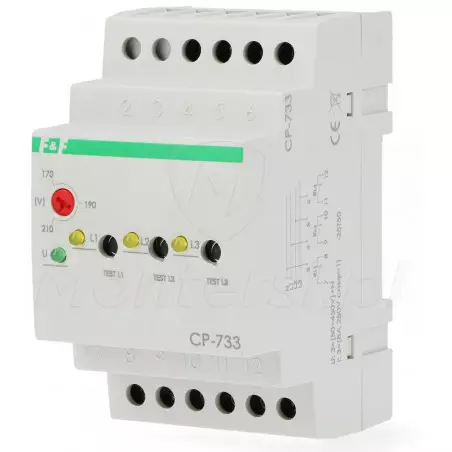

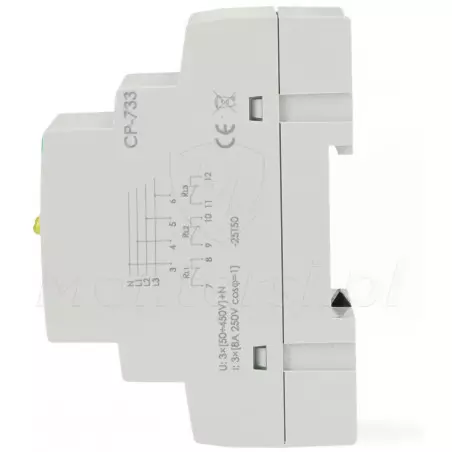

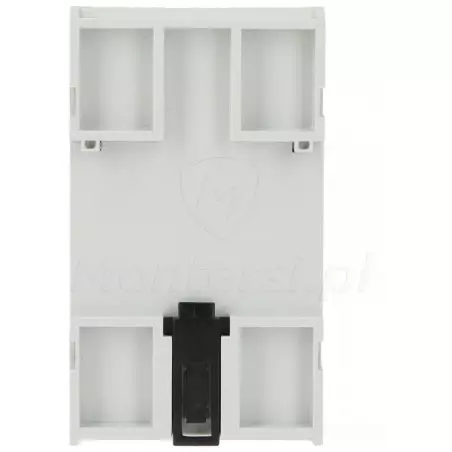

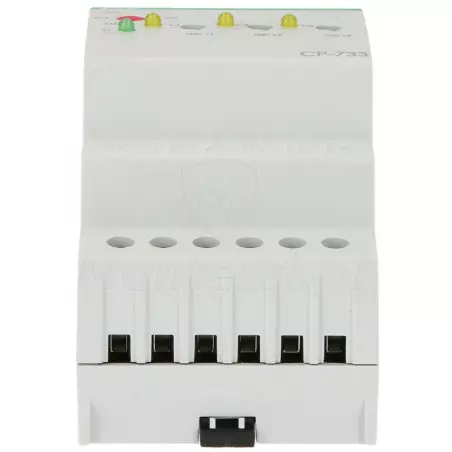

CP-733 - Przekaźnik napięciowy trójfazowy
Parametry techniczne:
- Typ: Trójfazowy
- Napięcie zasilania: 3×(50÷450 V)+N
- Element wykonawczy: 3 × przekaźnik
- Maksymalne obciążenie: 3 × 8 A
- Konfiguracja styków: 3 x NO
- Separacja: TAK
- Napięcie zadziałania ochrony: 170÷210 V
- Czas reakcji: 0,5 s
- Przyłączenie: zaciski śrubowe 4,0 mm²
- Max. moment dokręcający: 0,5 Nm
- Pobór mocy: 0,8 W
- Temperatura pracy: -25...+50 °C
- Wymiary: 3 moduły (52,5 mm)
- Sposób montażu: Szyna DIN 35mm
CP-733 - Przekaźnik napięciowy służący do kontroli napięcia sieci trójfazowej i zabezpieczenia odbiorników przed skutkami spadku napięcia poniżej ustawionej wartości.
Przekaźnik napięciowy CP-733 stosowany jest w instalacjach BMS lub P LC do informowania o nieprawidłowościach w trójfazowej sieci zasilającej.
Parametry techniczne:
Parametry techniczne:
- Typ: Trójfazowy
- Napięcie zasilania: 3×(50÷450 V)+N
- Element wykonawczy: 3 × przekaźnik
- Maksymalne obciążenie: 3 × 8 A
- Konfiguracja styków: 3 x NO
- Separacja: TAK
- Napięcie zadziałania ochrony: 170÷210 V
- Czas reakcji: 0,5 s
- Przyłączenie: zaciski śrubowe 4,0 mm²
- Max. moment dokręcający: 0,5 Nm
- Pobór mocy: 0,8 W
- Temperatura pracy: -25...+50 °C
- Wymiary: 3 moduły (52,5 mm)
- Sposób montażu: Szyna DIN 35mm
- Klasa szczelności: IP20
Działanie przekaźnika
Sygnalizacja stanu pracy
Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Prawidłowe napięcia sieci sygnalizowane są świeceniem diody LED żółtej L1, L2 i L3 w obwodzie każdej fazy (otwarte styki przekaźników). Zanik napięcia w fazie lub jego spadek poniżej ustawionego progu napięcia zadziałania spowoduje załączenie styku przekaźnika odpowiadającego tej fazie (nie świeci LED żółta w obwodzie tej fazy). Rozłączenie styku nastąpi automatycznie po powrocie napięcia w fazie lub wzroście napięcia o 5V powyżej ustawionego progu (tj. o wartość histerezy napięciowej).
