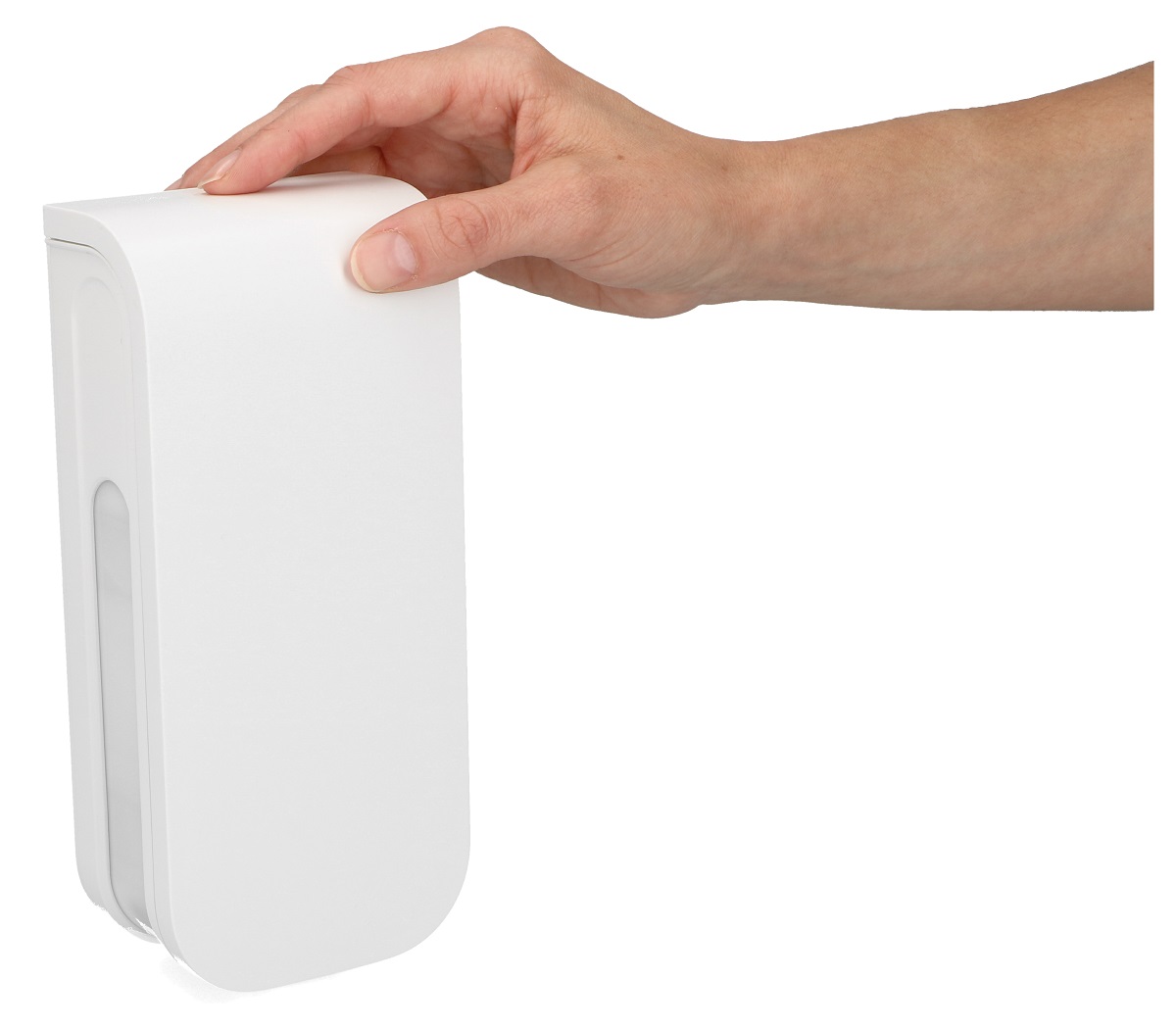

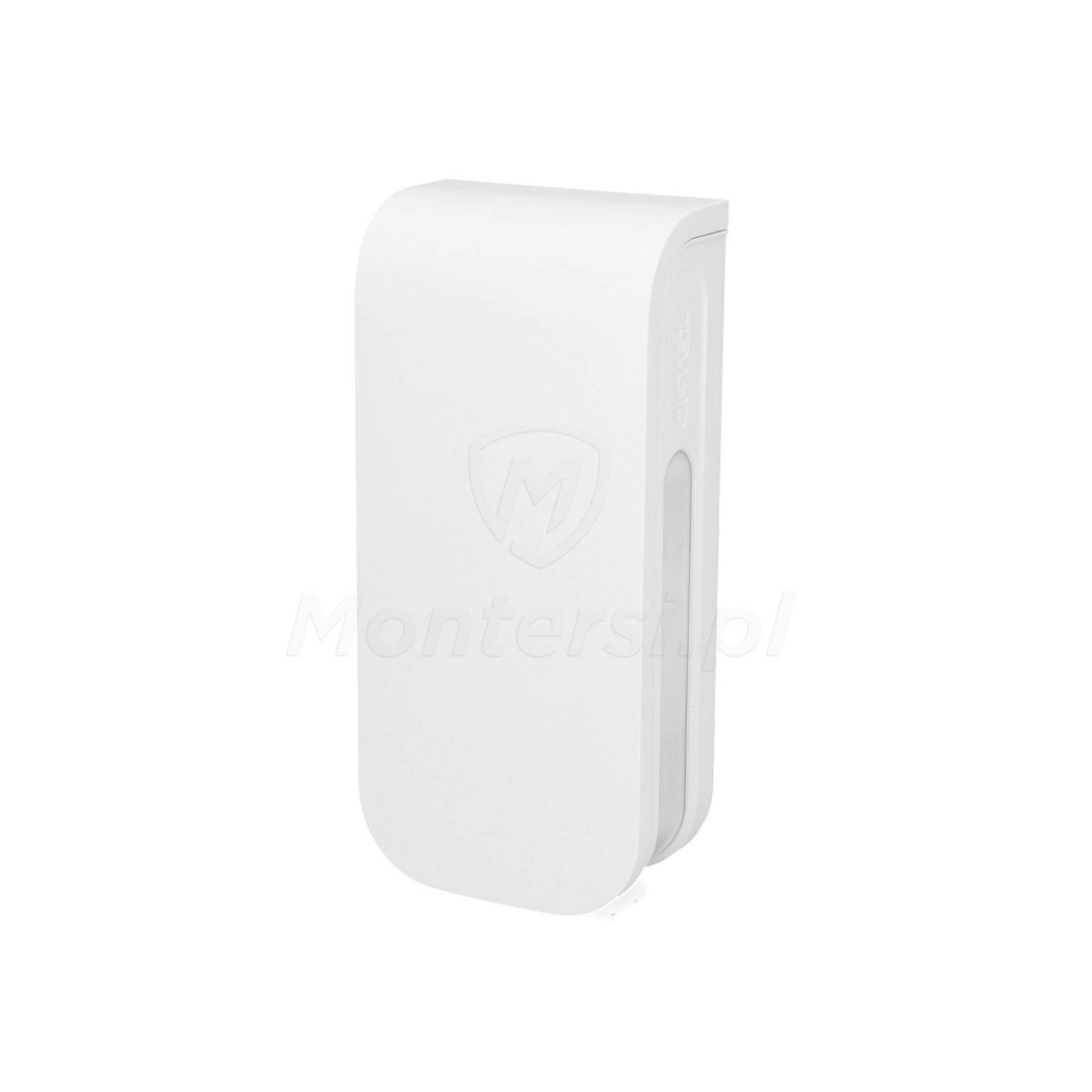

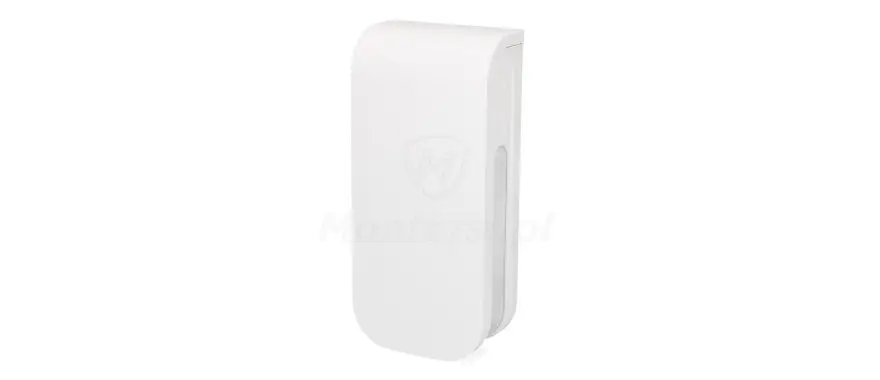

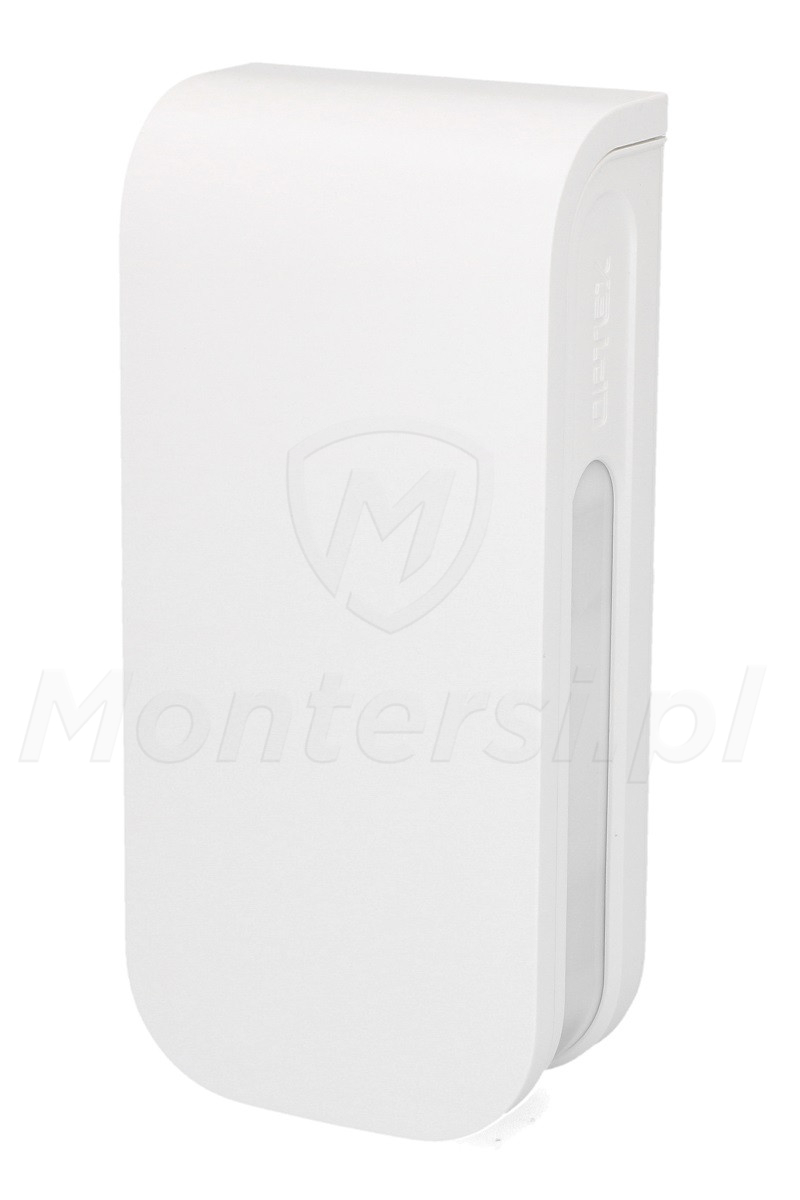

BXS-ST(W) - Zewnętrzna czujka kurtynowa

Kod: 23825

Parametry techniczne:

Czujka PIR: TAK
Czujka kurtynowa: TAK
Zasięg: 24 m (2x 12 m)
Zewnętrzna: TAK
Wykrywalna prędkość ruchu: 0.3 - 2 m/s
Zalecana wysokość montażu: 0.8 - 1.2 m
Obudowa: IP55
Wyjścia: 2x NO / NC (28 V DC / 0.1 A)
Zasilanie: 9.5 - 18 V DC
Pobór prądu: 31 mA (dla 12 V DC)
Wymiary: 199.7 x 92.8 x 52.7 mm
Waga: 0.43 kg

Warianty:

Dużo

Czas realizacji:

24h

693,72 zł

netto: 564,00 zł

Opis produktu
Załączniki

BXS-ST(W) - Zewnętrzna czujka kurtynowa, dedykowana do realizacji systemu ochrony obwodowej. Zaliczana do serii BX SHIELD cechuje się wysoką jakością wykonania, która gwarantuje niezawodność i wysoką skuteczność wykrywania intruza. Czujka posiada również szereg rozwiązań (m.in. Blue Touch), które znacznie ułatwiają proces montażu. Do elementów wyróżniających czujki można zaliczyć:

4 elementy PIR (po 2 z prawej i lewej strony czujki)
Zasięg detekcji do 24 m (po 12 m z każdej ze stron)
Logika AND i algorytm SMDA minimalizujące ryzyko wystąpienia fałszywych alarmów
Możliwość regulacji zasięgu (2.5 - 12 m) i czułości czujki
Standardowe wyjścia alarmowe NO / NC (28 V DC / 0.1 A)
Wyjście sabotażowe (28 V DC / 0.1 A), informujące o otwarciu obudowy lub oderwaniu od podłoża
Rozwiązanie Blue Touch znacznie ułatwiające identyfikację elementów regulowanych w czujce
Wbudowane gniazdo dedykowana do umieszczenia rezystorów końca linii (EOL)
Możliwość regulacji odsunięcia od płaszczyzny ściany w zakresie 0° - 3°
Montaż bezpośrednio na ścianie lub na słupku
Profil czujki w strukturze plastra miodu, który dodatkowo zwiększa wytrzymałość mechaniczną
Szczelna obudowa zewnętrzna IP55, wykonana z tworzywa sztucznego ASA

BXS-ST(W) jest czujką uniwersalną, którą można wykorzystać do budowy systemu ochrony obwodowej w praktycznie dowolnym obiekcie. Znajduje ona zastosowanie w systemach domowych, sklepach, obiektach przemysłowych, itp. Ze względu na niezawodność detekcji i dobrą odporność na fałszywe alarmy, sprawdza się ona świetnie w miejscach, które wymagają najwyższej skuteczność wykrywania intruza.

Parametry techniczne:

Parametry techniczne:

Czujka PIR: TAK
Czujka kurtynowa: TAK
Zasięg: 24 m (2x 12 m)
Zewnętrzna: TAK
Wykrywalna prędkość ruchu: 0.3 - 2 m/s
Zalecana wysokość montażu: 0.8 - 1.2 m
Obudowa: IP55
Wyjścia: 2x NO / NC (28 V DC / 0.1 A)
Zasilanie: 9.5 - 18 V DC
Pobór prądu: 31 mA (dla 12 V DC)
Wymiary: 199.7 x 92.8 x 52.7 mm
Waga: 0.43 kg

Poczwórny PIR i logika AND

Wysoka skuteczność wykrywania intruza

Czujka BXS-ST(W) posiada wbudowane 4 elementy PIR, umieszczone po 2 ze strony prawej i lewej. Elementy światłoczułe są tak osadzone, że czujka jest w stanie odróżnić obiekty o dużej i małej wysokości. Co w konsekwencji minimalizuje ryzyko wystąpienia fałszywych alarmów i zwiększa niezawodność w wykrywaniu intruza.

Dodatkową zaletą czujki jest logika AND wymagana do załączenia alarmu. Aby czujka zasygnalizowała obecność intruza oba elementy PIR muszą być naruszone w tym samym czasie. Rozwiązanie to również redukuje ryzyko wystąpienia fałszywych alarmów i zapewnia odporność na ruch wykonywany przez niewielkie zwierzęta.

Algorytm SMDA

Minimalizacja fałszywych alarmów

Dużą zaletą czujki jest obsługa funkcji logicznej SMDA. Funkcja ta analizuje wzorce detekcji, umożliwiając odróżnienie faktycznej obecności intruza od zwykłych zakłóceń - wywołanych np. ruchem roślin lub zmianami pogodowymi. Algorytm SMDA tym samym minimalizuje ryzyko wystąpienia fałszywych alarmów, co zwiększa niezawodność całego systemu ochrony obwodowej.

Regulacja czujki

Możliwość dostosowania parametrów pracy do obiektu

Administrator systemu ma również możliwość regulacji zasięgu każdej ze stron detekcji w zakresie 2.5 - 12 m (5 ustawień). Może on również zmienić tryb czułości detekcji: czułość normalna / czułość wysoka. Czujka pracująca trybie czułości wysokiej może skutecznie wykrywać obecność intruza w miejscach, w których temperatura otoczenia jest zbliżona do temperatury ciała człowieka. Należy jednak mieć na uwadze, że zwiększona czułość wiąże się z większym ryzykiem wystąpienia fałszywych alarmów.

Możliwość regulacji zasięgu i czułości sprawiają, że czujka jest znacznie bardziej uniwersalna. Praktycznie niezależnie od miejsca montażu, można tak dobrać jej parametry pracy, aby spełniała ona swoją funkcję w systemie ochrony obwodowej.

Wyjścia alarmowe NO / NC

Współpraca z dowolną centralą alarmową

Model BXS-ST(W) posiada 2 standardowe wyjścia alarmowe NO / NC (28 V DC / 0.1 A). Dzięki nim czujka jest uniwersalna i można ją podłączyć do praktycznie dowolnej centrali alarmowej. Wyjścia czujki są niezależne i odpowiadają one prawej i lewej stronie detekcji. Rozdzielenie wyjść czujki może okazać się przydatne, gdy pracuje one w systemie alarmowym zintegrowanym z systemem CCTV. W odpowiedniej konfiguracji, alarm z jednej strony czujki kurtynowej może wywołać konkretny preset w kamerze PTZ.

Czujka jest również wyposażona w podwójne zabezpieczenie sabotażowe (NC 28 V DC / 0.1 A), chroniące przed nieautoryzowanym otwarciem obudowy i oderwaniem od podłoża.

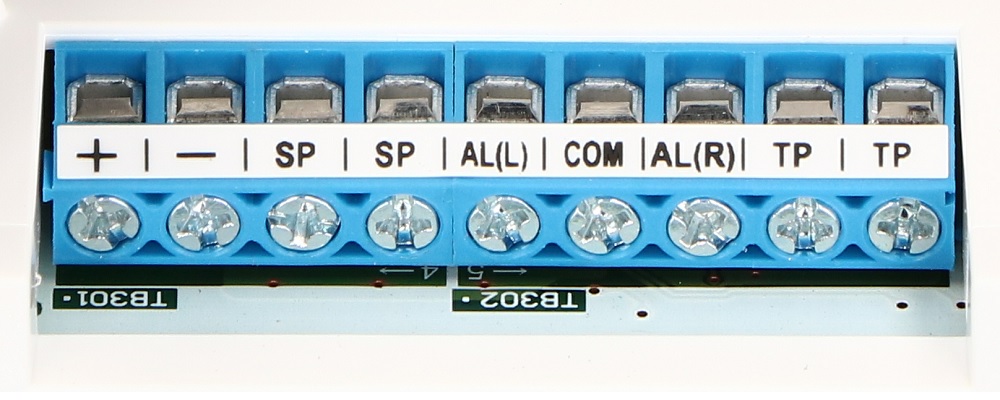

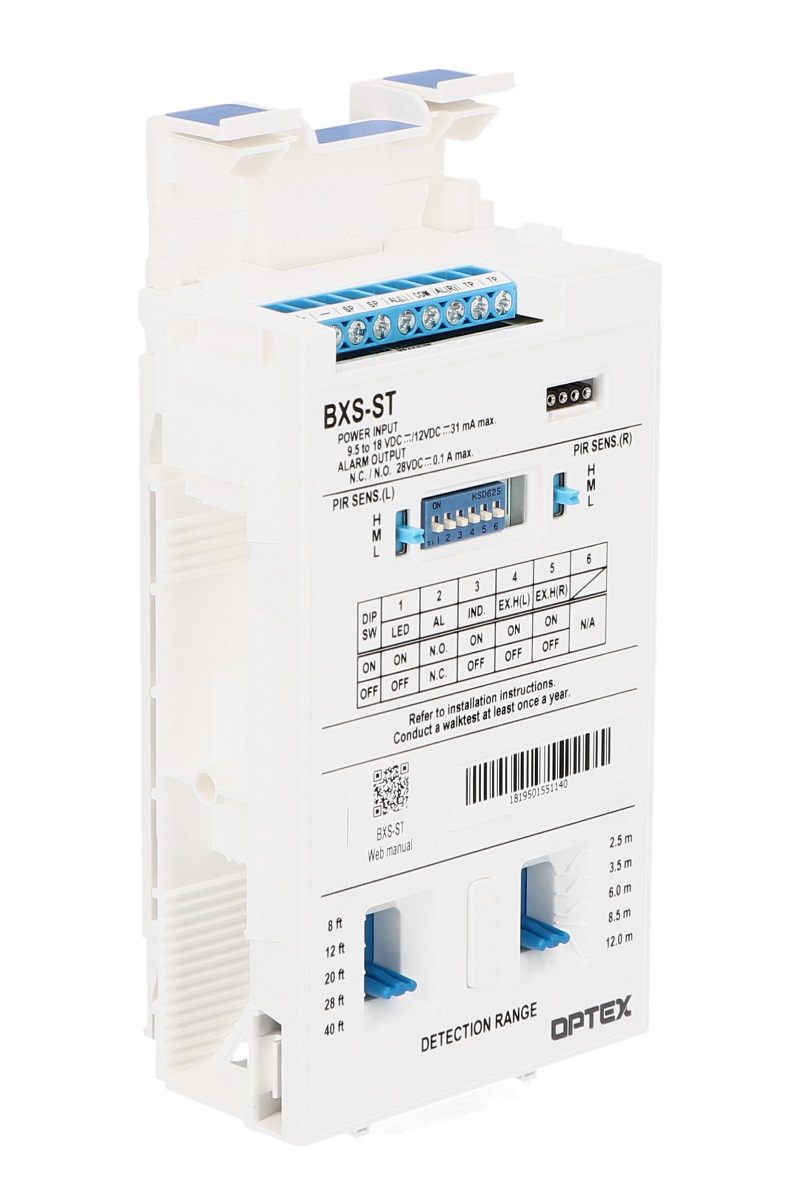

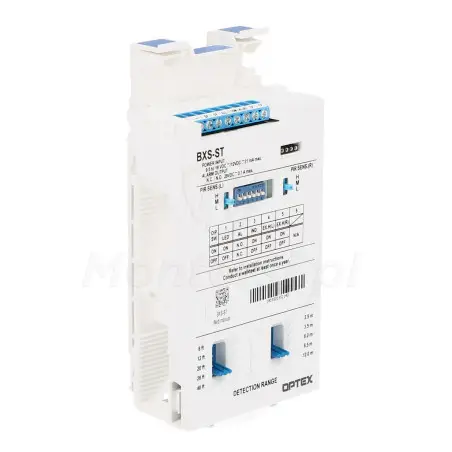

Kostka zaciskowa czujki kurtynowej BXS-ST

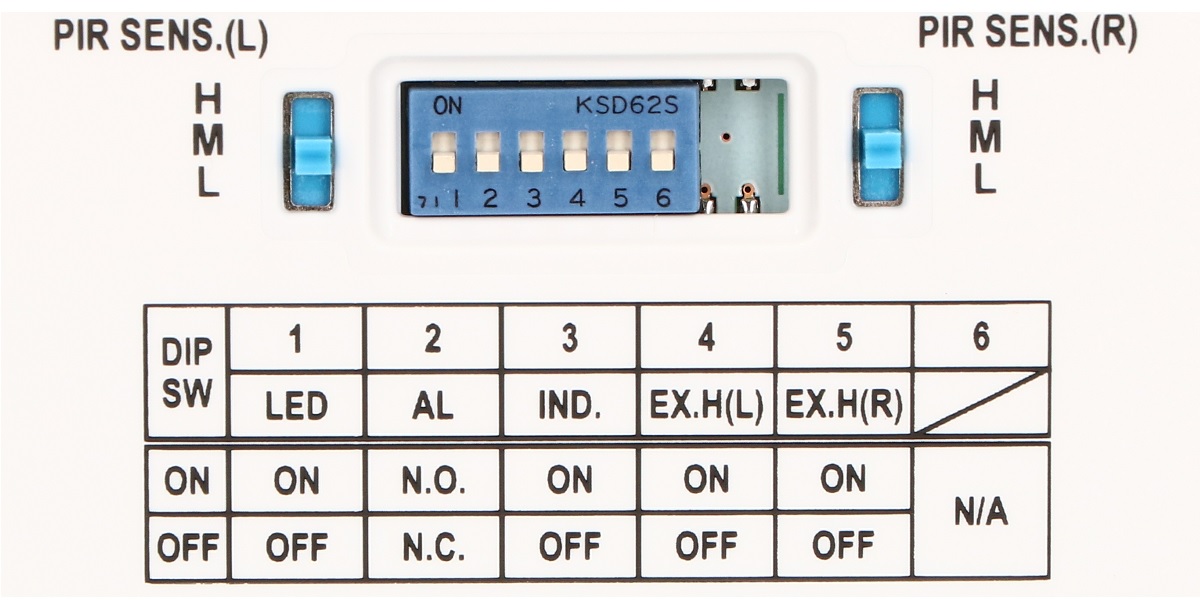

Zestaw DIP-switchy do regulacji czułości i zmiany parametrów pracy

Blue Touch

Wygodny i prosty montaż

Dużą zaletą czujek serii BX SHIELD jest rozwiązanie Blue Touch. Wszystkie elementy urządzenia które mogą być regulowane są oznaczone na niebiesko, co znacznie ułatwia ich identyfikację i przyspiesza proces montażu. OPTEX w czujkach BXS zastosował również inne rozwiązania, które ułatwiają instalację systemu. Do dodatkowych zalet czujki można zaliczyć:

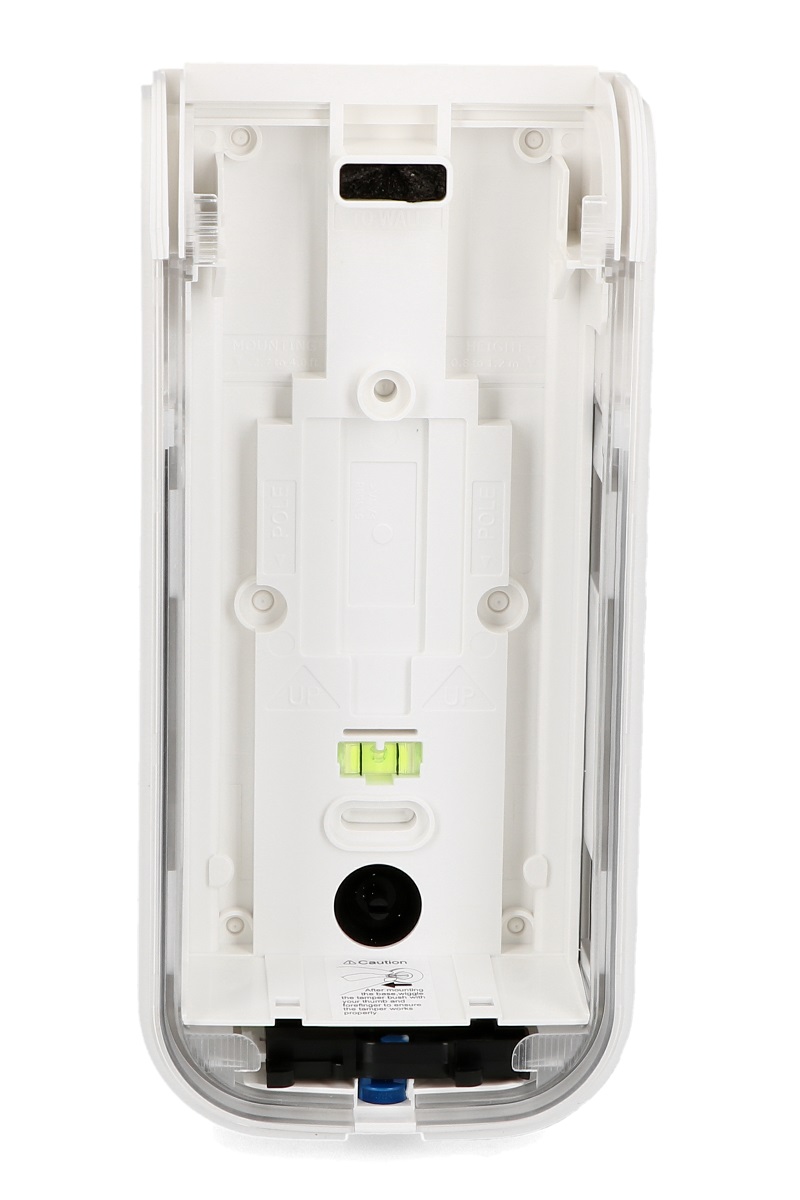

Wbudowana poziomica, która ułatwia prosty montaż czujki
Zamknięcie obrotowe 90°, dzięki któremu zamykanie i otwieranie pokrywy jest wyjątkowo proste
Regulacja parametrów pracy przy pomocy przełączników

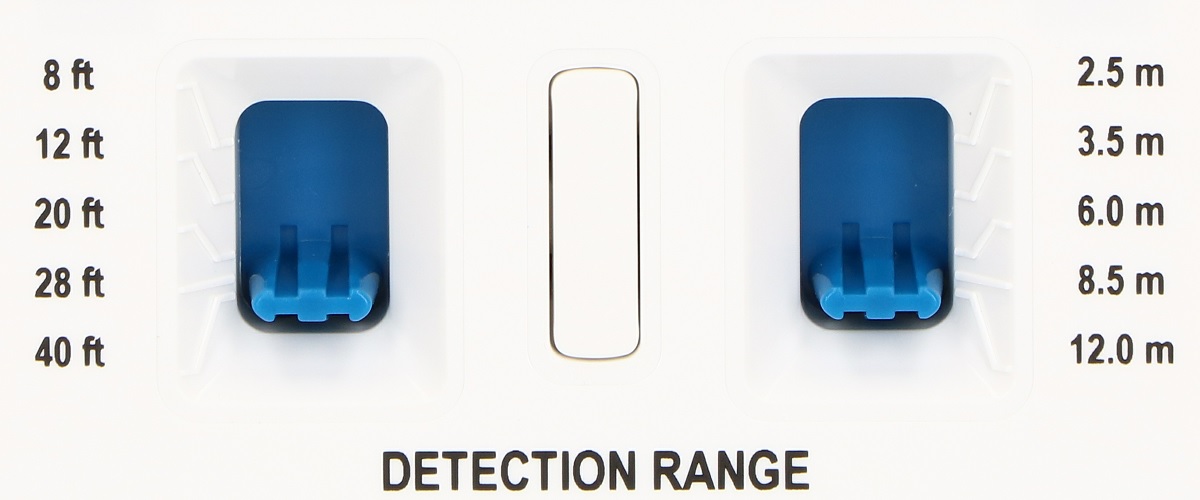

Przełączniki do regulacji zasięgu detektorów PIR

Obudowa IP55

Bezawaryjna praca na zewnątrz

Czujkę BXS-ST(W) umieszczono w szczelnej obudowie zewnętrznej IP55. Zapewnia ona niemal całkowitą odporność na wpływ czynników pogodowych, umożliwiając poprawną pracę na zewnątrz. Dodatkowo obudowa została wykonana z tworzywa sztucznego ASA, które cechuje się dobrą odpornością na działanie promieni słonecznych. Obudowa IP55 zapewnia ochronę przed:

Dostaniem się do wnętrza obudowy pyłu i innych drobnych zabrudzeń
Strugami wody lanymi na obudowę z dowolnej strony
Niskimi i wysokimi temperaturami z zakresu -30...+60 °C
