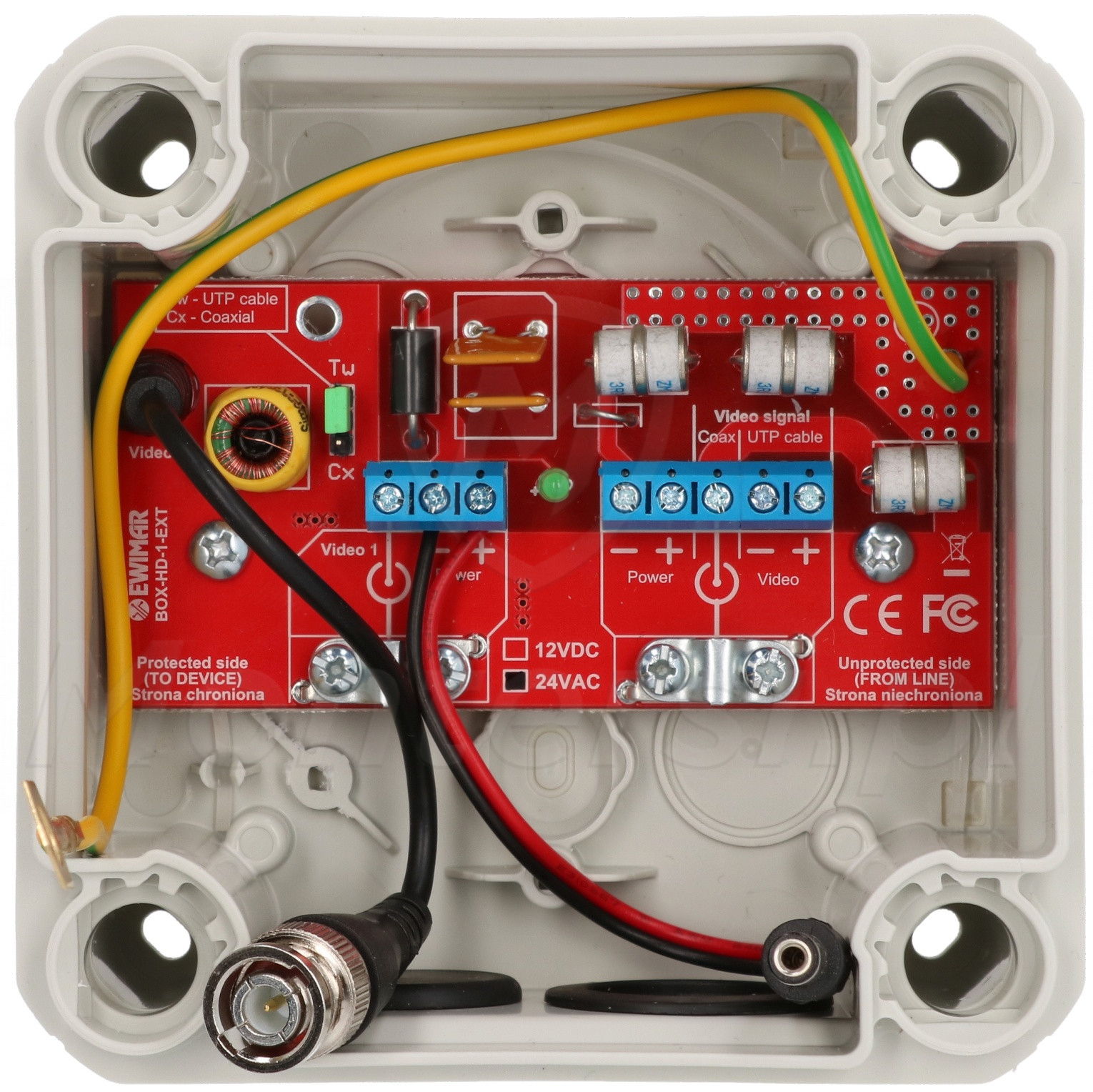

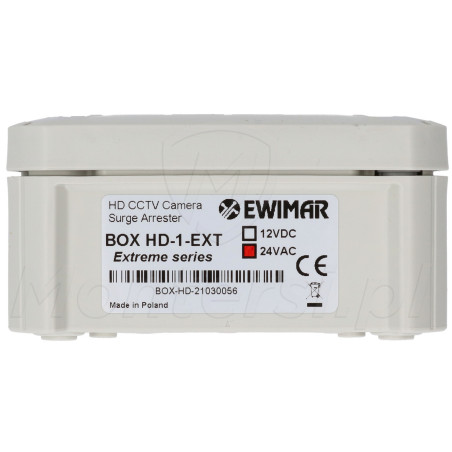

BOX HD-1-EXT/24VAC - Zabezpieczenie przeciwprzepięciowe, IP66

Kod: 28449

Mało

Czas realizacji:

24h

221,40 zł

netto: 180,00 zł

Ilość kanałów: 1
Do linii: Wideo
Do systemów: AHD, HD-CVI, HD-TVI
Tłumienność: 0.6 dB
Pasmo przenoszenia: 65 MHz
Stopnie ochrony: 3 - MOSFET, GDT, Transil
Poziom ochrony linia-linia: 10 kA
Poziom ochrony linia-ziemia: 10 kA
Napięcie znamionowe linia-linia: 10 V DC
Napięcie znamionowe linia-ziemia: 600 V
Temperatura pracy: Koncentryk - 75 Ohm, UTP - 100 Ohm
Obudowa: IP66
Wymiary: 114 x 114 x 57 mm

wszystkie parametry

BOX HD-1-EXT/24VAC - zabezpieczenie przeciwprzepięciowe

Opis

BOX HD-1-EXT/24VAC - 1-kanałowy ogranicznik przepięć w hermetycznej obudowie, dedykowany do systemów monitoringu wysokiej rozdzielczości. Uniwersalny i niezawodny sprawdza się świetnie w systemach CCTV wykorzystujących technologię transmisji AHD, HD-CVI, HD-TVI lub Turbo HD. Przy jego pomocy można zrealizować ochronę przepięciową zarówno linii transmisji wideo, jak i linii zasilającej AC. Do cech charakterystycznych ogranicznika przepięć można zaliczyć:

Seria EXTREAME - potrójny stopień ochrony
Super-szybki bezpiecznik MOSFET z automatycznym resetem
Transmisja obrazu w maksymalnej rozdzielczości 5 Mpx

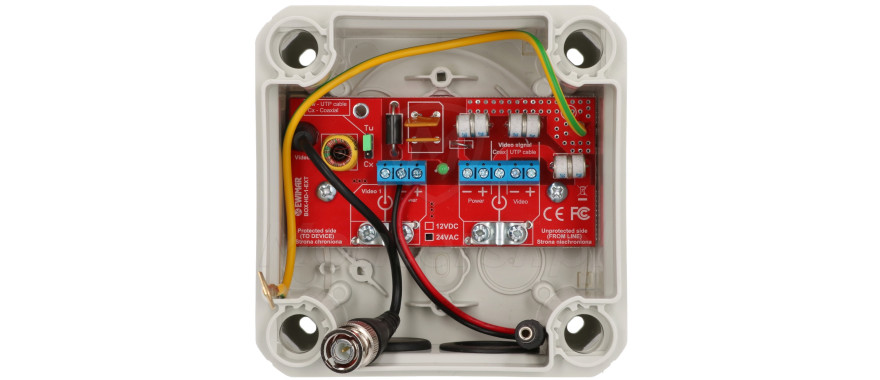

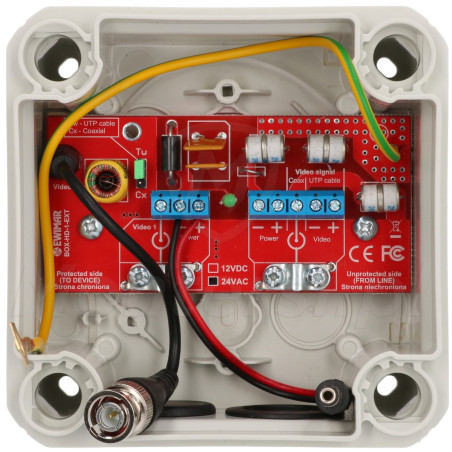

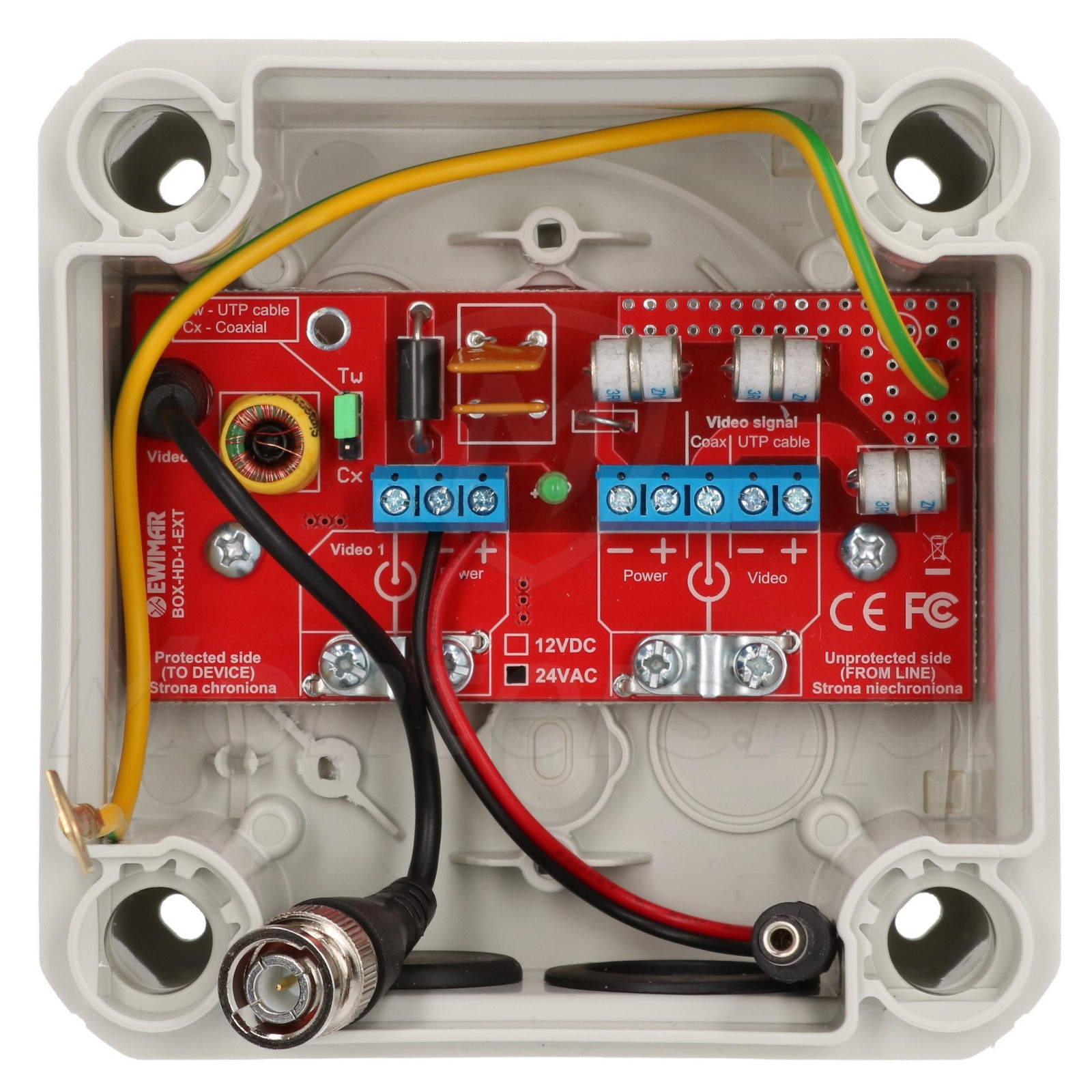

Wyposażony w złącze BNC i złącze AC, umożliwiające proste podłączenie kamery do systemu CCTV
Wyposażony podwójne wejście wideo dla przewodu koncentrycznego i dla przewodu UTP z wbudowanym konwerterem
Wysoki poziom ochrony linia-ziemia - odprowadza do ziemi ładunek o wartości do 10 kA
Duża obudowa IP66, we wnętrzu której można ukryć przewody kamery

Uwaga!

Aby ogranicznik działał prawidłowo, konieczne jest jego podłączenie do dobrej jakości uziemienia lub przewodu ochronnego PE (w przypadku braku uziemienia).

Zastosowanie:

Model BOX HD-1-EXT/24VAC sprawdza się świetnie w systemach monitoringu AHD / HD-CVI / HD-TVI, zapewniając dodatkową ochronę kamer. Chroni on kamerę zarówno przed przepięciami wywołanymi wyładowaniami atmosferycznymi, jak również próbami sabotażu systemu przy pomocy paralizatorów. Ograniczniki zaliczane do serii BOX EXTREAME cechują się najwyższym stopniem ochrony i są montowane bezpośrednio w sąsiedztwie kamery. Przez co są one doskonałym wyborem do zabezpieczenia kamer zewnętrznych, montowanych na:

masztach
metalowych słupkach
metalowych konstrukcjach budynków

Świetnym akcesorium do zabezpieczenia EWIMAR serii BOX jest uchwyt montażowy U-BOX. Można do niego przymocować jednocześnie kamerę i zabezpieczenie przeciwprzepięciowe.

Seria EXTREME

Najwyższy stopień ochrony przepięciowej

Cechą charakterystyczną zabezpieczenia zaliczanego do serii EXPTREAM jest potrójny stopień ochrony:

Dioda transil - zapewnia ochronę przed szybkim wzrostem napięcia na poszczególnych parach skrętki UTP. Chroni również przed przepięciami elektrostatycznymi i działaniem paralizatorów elektronicznych
Ochronnik gazowy (GDT) - rezystory dużej mocy, spełniające rolę linii opóźniającej. Eliminują przepięcia elektrostatyczne oraz bezpośredni przepływ dużych prądów udarowych
MOSFET - super-szybkie bezpieczniki automatyczne, wykonane w technologii MOSFET. Bezpiecznik wykrywa nagły impuls prądu i błyskawicznie rozłącza obwód (w czasie około 1 us). Po zdławieniu przepięcia, połączenia jest przywracane i zabezpieczenie BOX HD-1-EXT/12VDC działa normalnie

Dodatkową zaleta technologii MOSFET jest wysoka skuteczność eliminacji przepieć powstałych wewnątrz linii transmisyjnych. Cechują się one również niską podatnością na uszkodzenia wywołane długotrwałym działaniem prądów udarowych.

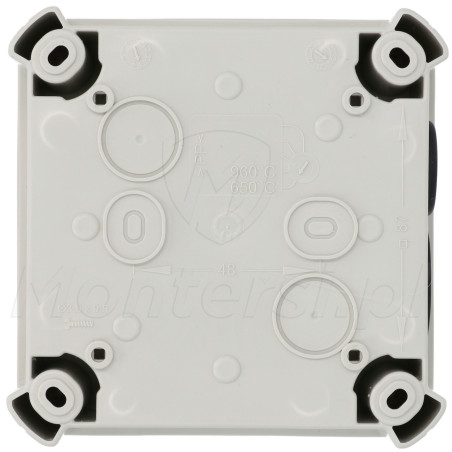

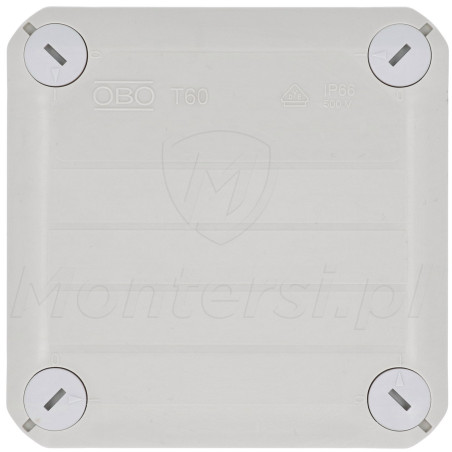

Obudowa IP66

Bezawaryjna praca na zewnątrz i miejsce na kable

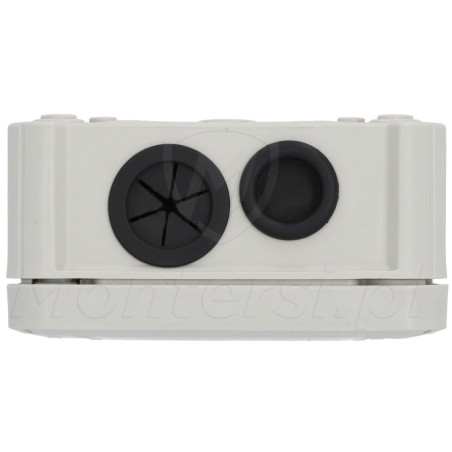

Dużą zaletą ograniczników przepięć serii BOX jest duża, hermetyczna obudowa IP66. Zapewnia ona praktycznie całkowitą ochronę przed zapyleniem i opadami atmosferycznymi, umożliwiając poprawną pracę na zewnątrz. Obudowa posiada również wolną przestrzeń w swoim wnętrzu i duże przepusty kablowe z gumowymi membranami. Dzięki nim do jej wnętrza można z łatwością wprowadzić przewód kamery wraz ze złączami i joystickiem. Takie rozwiązanie sprawia, że montaż kamery jest ułatwiony, a sama instalacja wygląda w pełni profesjonalnie.
