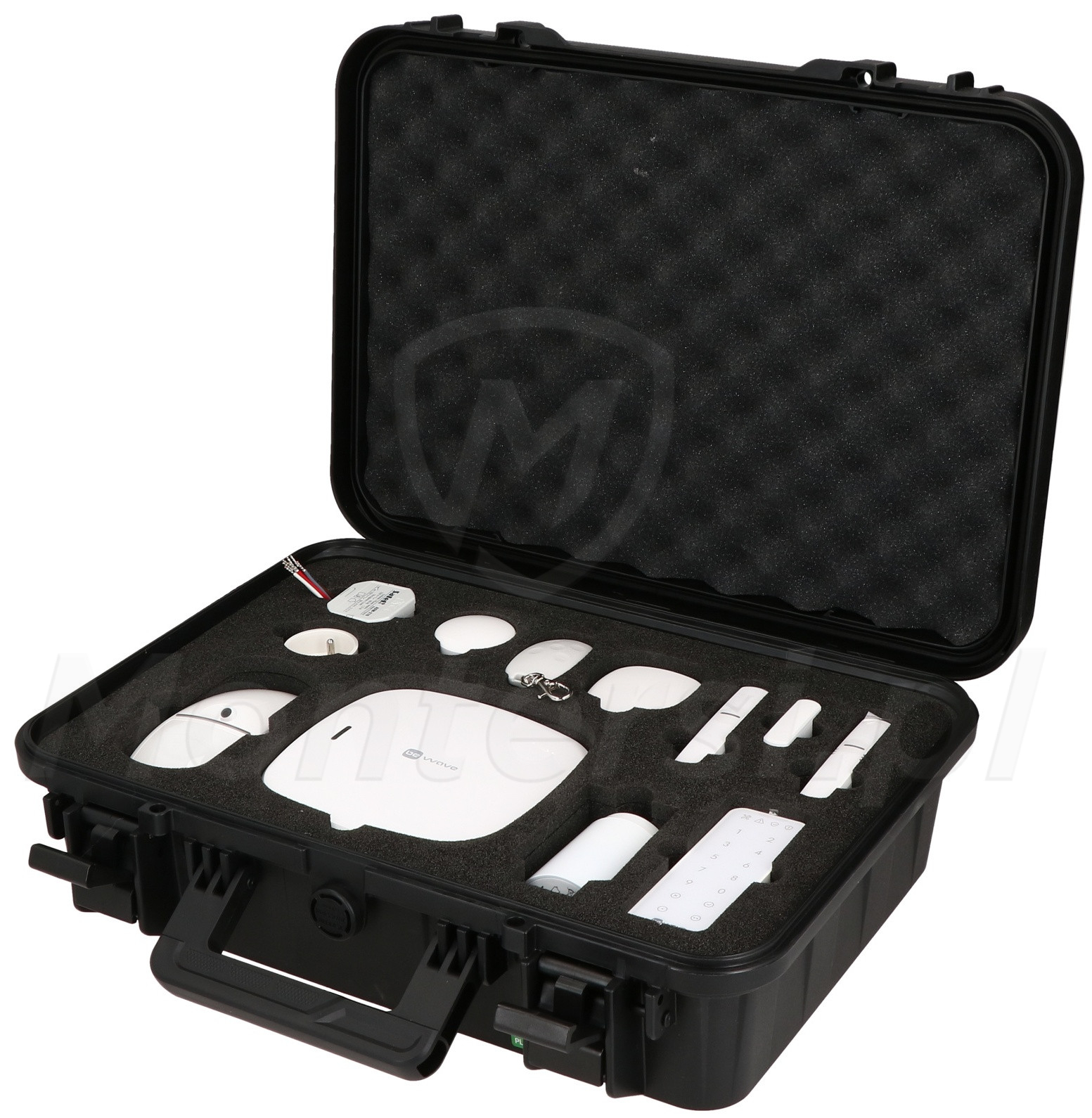

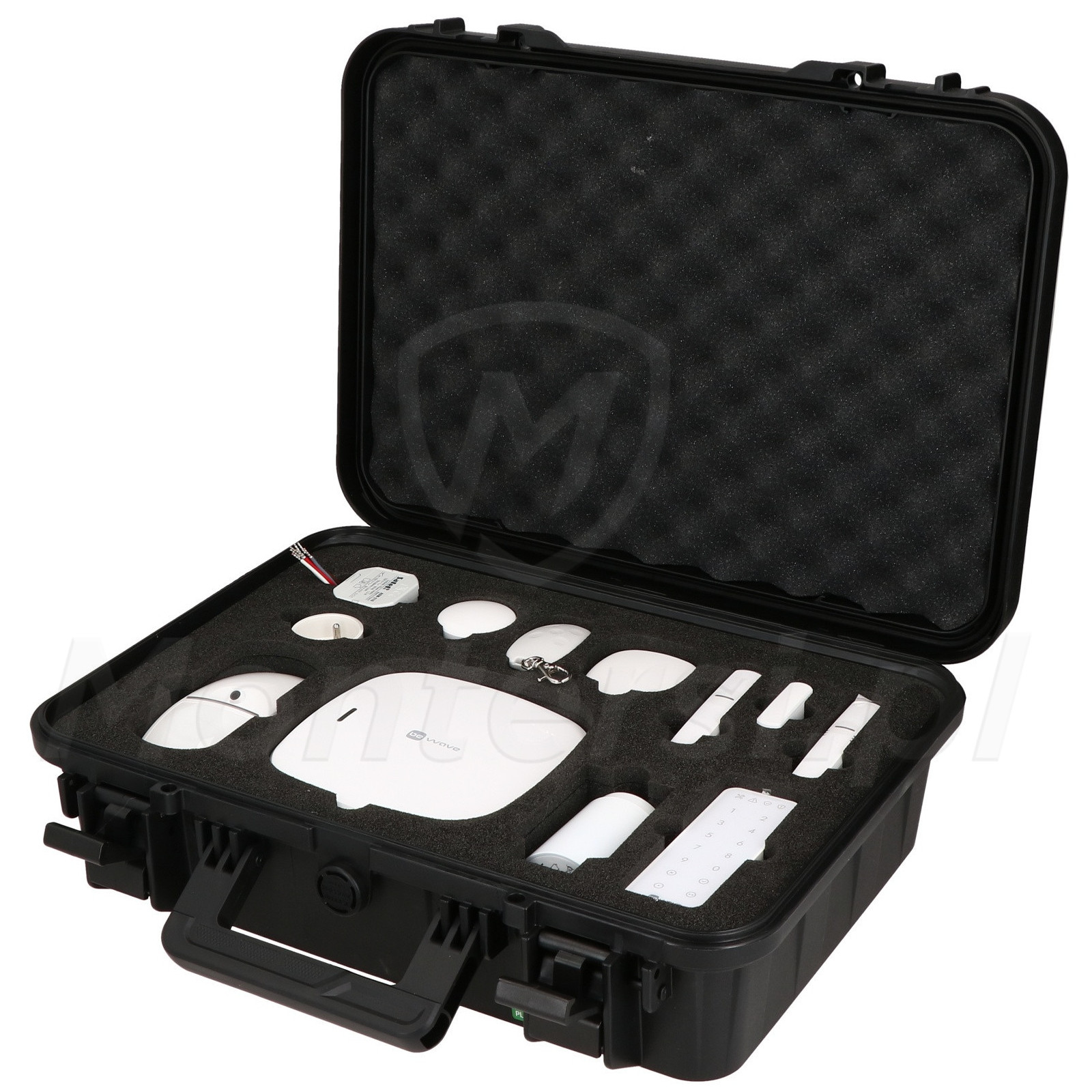

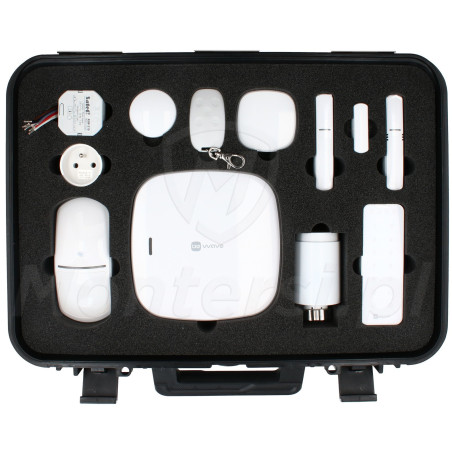

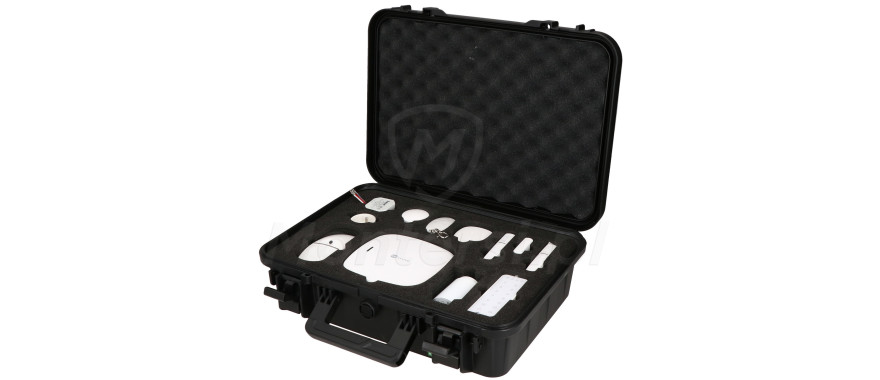

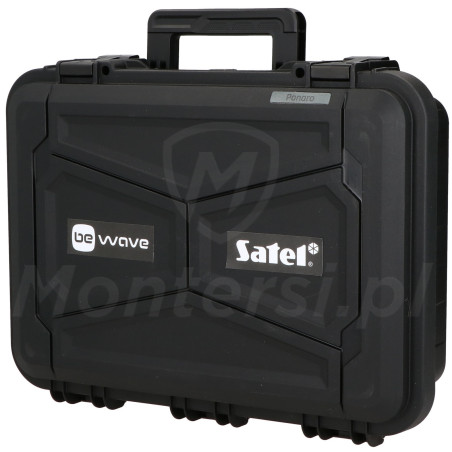

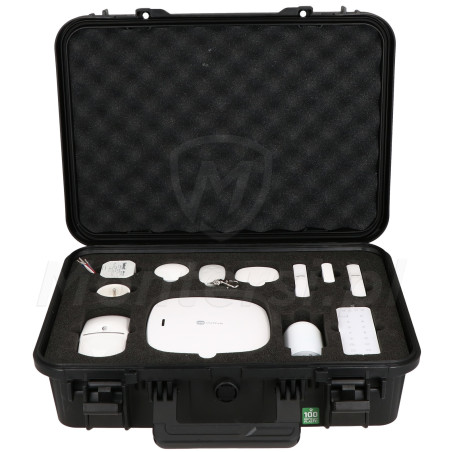

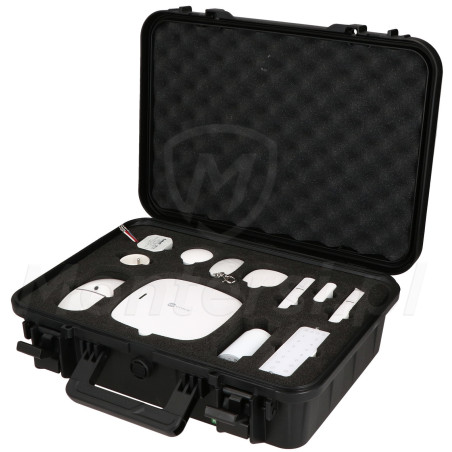

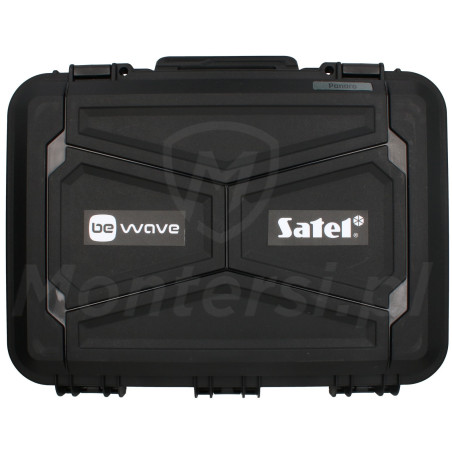

BeWave - Walizka demonstracyjna

Be Wave

Rodzina bezprzewodowych urządzeń

Be Wave to rodzina urządzeń bezprzewodowych wykorzystujących częstotliwość 868 MHz. System jest połączeniem systemu alarmowego oraz Smart Home. Dzięki możliwość tworzenia scen, rutyn oraz harmonogramów możemy ustawić pełne automatyzacje zależne od czasu lub wykrycia ruchu lub rozbrojenia systemu. W ramach jednej instalacji możesz podłączyć nawet 128 urządzeń. Urządzenia mogą komunikować się ze sobą na dystansie nawet 2000 metrów. Bezpieczeństwo przesyłanych danych jest strzeżone przez algorytm AES 128 bit.

Dzięki Be Wave możesz:

• Realizować funkcje automatyki budynkowej
• Chronić przed intruzami dom oraz teren wokół niego
• Wykrywać i reagować na zalania, wycieki tlenku węgla oraz pierwsze oznaki pożaru
• Reagować na zmianę temperatury, ciśnienia oraz wilgotności powietrza.

ABAX 2

Niezawodna transmisja bezprzewodowa

Urządzenia zostały zaprojektowane do pracy w bezprzewodowym systemie ABAX 2. Do cech charakterystycznych tego systemu można zaliczyć:

• Dwukierunkowa komunikacja, która zwiększa niezawodność transmisji i umożliwia okresowe badanie poprawności działania urządzeń systemu (w przeciwieństwie do systemu ABAX, w systemie ABAX 2 to czujki same "zgłaszają się" do kontrolera o odpowiednich okresach czasu)
• Częstotliwość pracy 868 MHz i 4 kanały transmisji z funkcją dywersyfikacji. Funkcja dywersyfikacji transmisji automatycznie bada jaki jest poziom zakłóceń na poszczególnych kanałach. Na podstawie wyników analizy wybiera do transmisji ten kanał, na którym poziom zakłóceń jest najniższy
• Szyfrowana komunikacja w standardzie AES ze 128 bitowym kluczem. Standard AES zapewnia wysoki poziom bezpieczeństwa transmisji danych, bliski temu ze standardowych, przewodowych systemów alarmowych
• Zdalna aktualizacja oprogramowania, realizowana w tle (bez przerywania pracy systemu). Urządzenia systemu ABAX 2 aktualizują się automatycznie po aktualizacji oprogramowania kontrolera ACU-220 / ACU-280 (wyjątek stanowi bezprzewodowa czujka dymu ASD-250)
• Skuteczny zasięg transmisji do 2000 m

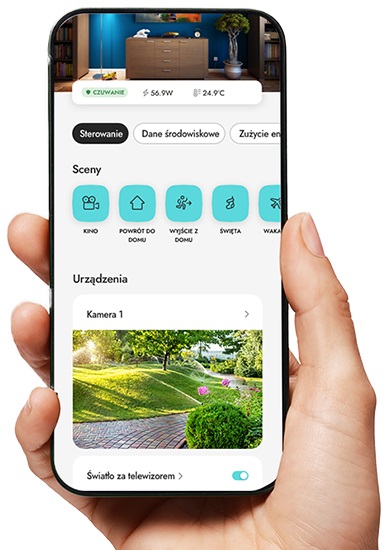

Aplikacja Be Wave

Konfiguracja i obsługa systemu zawsze pod ręką

Do konfiguracji i obsługi systemu służy aplikacja BE WAVE. Dzięki przyjaznemu i intuicyjnemu interfejsowi obsługa całego systemu jest niezwykle prosta. Aplikacja może również poinformować o wykonaniu sceny przez powiadomienie push. Mamy wtedy informację np. o zamknięciu rolet czy zgaszeniu oświetlenia.

Dużą zaletą urządzeń Be Wave  są również aktualizacje oprogramowania. System sam czuwa nad aktualizacją i gdy pojawia się nowa wersja instaluje ją w Smart Hub Plus oraz rozsyła do pozostałych urządzeń.

Smart HUB Plus

Smart HUB Plus - Kontroler bezprzewodowego systemu alarmowego oraz automatyki budynkowej BE WAVE. Nadzoruje pracę nawet 128 urządzeń w jednej instalacji, co pozwala na zbudowanie wydajnego i bezpiecznego systemu. Dzięki możliwość tworzenia scen oraz rutyn system może sterować oświetleniem, ogrzewaniem czy powiadamiać o alarmie.

Do najważniejszych cech systemu zaliczyć można:

• Możliwość podłączenia do 128 urządzeń bezprzewodowych BE WAVE
• Obsługa sieci 2G/4G ( obsługa dwóch kart SIM )
• Obsługa sieci Wi-Fi (2,4 i 5 GHz)
• Możliwość podłączenia do przewodowej sieci LAN
• Realizacja powiadomień Push, SMS oraz CLIP
• Możliwość przydzielenia urządzeń do 50 pomieszczeń
• Możliwość włączenia ochrony pełnej lub częściowej
• Możliwość udostępnienia aplikacji np. przez kod QR
• Tworzenie scen oraz rutyn automatyzujących pracę systemu
• 50 użytkowników i każdy może być zalogowany na 5 urządzeniach (250 urządzeń)
• Fotograficzna weryfikacja alarmu (wymagana czujka Motion Detector Cam)
• Zasięg komunikacji do 2000 metrów w terenie otwartym
• Sterowanie i konfiguracja za pośrednictwem aplikacji BE WAVE
• Wskaźnik LED informujący o statusie systemu
• Wbudowany akumulator 3,2 Ah umożliwiający pracę minimum 12 h
• Zabezpieczenie sabotażowe przed otwarciem obudowy oraz oderwaniem od podłoża

Karta SIM, Wi-Fi, Ethernet

Różne sposoby komunikacji

Smart HUB został wyposażony w kilka modułów umożliwiających łączność systemu z użytkownikiem oraz agencją ochrony. Centrala nawiązuje połączenie z Internetem za pomocą przewodowej sieci LAN lub bezprzewodowej sieci Wi-Fi wykorzystującej standardy IEEE 80.11 b/g/n (2,4 GHz) / IEEE 802.11 a/n (5 GHz). Wbudowane są również dwa modemy sieci komórkowej obsługujące 2 karty SIM. Dzięki temu rozwiązaniu, w przypadku zaniku sieci internetowej centrala przełączy się w kilka sekund na korzystanie z sieci 2G lub LTE.

Pamięć wbudowana i karta SD

Przechowywanie danych systemowych

Smart HUB posiada wbudowaną pamięć, na której zapisywane są wszelkie informacje dotyczące działania systemu. Pamięć umożliwia zapis nawet 8000 zdarzeń. Dodatkowo w urządzeniu zamontowano kartę mikro SD, na której zapisywane są ustawienia systemu oraz dane pomiarowe z systemu Smart HUB takie jak temperatura, ciśnienie, pobór prądu, a także zdjęcia wgrane przez użytkownika oznaczające pomieszczenia, jak również przesłane z czujek Motion Detector Cam.

Zasilanie standardowe oraz awaryjne

Pewna praca w różnych warunkach

Hub zasilany jest standardowo z sieci elektrycznej. Zanik napięcia w sieci powoduje automatyczne przełączenie się na fabrycznie zainstalowany akumulator Li-Ion o pojemności 3.2 Ah. Taka pojemność oraz niskie zużycie energii umożliwiają pracę urządzenia przez minimum 12 godzin.

Czujka APCAM-200

Motion Detector Cam - Bezprzewodowa czujka ruchu z weryfikacja fotograficzną. Wyposażona w element PIR oraz aparat fotograficzny umożliwiający zrobienie serii zdjęć w sytuacji alarmowej oraz przesłanie ich za pomocą technologii ABAX 2 do kontrolera Smart Hub celem weryfikacji alarmu. Należąca do systemu Be Wave czujka umożliwia komunikację na dystansie do 1100 metrów.

Do najważniejszych cech czujki zaliczyć można:

• Spełnienie wymagań normy EN 50131 Grade 2
• Fotograficzna weryfikacja alarmu w ciągu kilku sekund
• Obszar detekcji: 15 x 24 metry, 90°
• Możliwość włączenia / wyłączenia kontroli strefy podejścia
• Dwukierunkowa komunikacja oparta o protokół ABAX 2
• Komunikacja z centralą na dystansie nawet 1100 metrów w otwartej przestrzeni
• Wbudowany czujnik temperatury ( zakres pomiaru - 10...+50 °C )
• Wbudowany wskaźnik LED
• Nadzór układu detekcji ruchu
• Ochrona sabotażowa przed otwarciem obudowy i oderwaniem od podłoża
• Zasilanie bateryjne (CR123A) lub z zasilacza 5 - 12V DC

Głowica ART-210

Smart Thermostat - głowica termostatyczna dedykowana do współpracy z systemem BE WAVE. Urządzenie komunikuje się z centralą za pomocą bezprzewodowego systemu ABAX2. Przeznaczona do obsługi zaworów z gwintem M30 x 1.5 mm lub Danfos RA za pomocą znajdującego się w komplecie adaptera.  Do cech wyróżniających głowicę zaliczyć można:

• Współpracę z systemem BE WAVE oraz ABAX2 (kontrolery ACU)
• Szyfrowana bezprzewodową komunikację na częstotliwości 866 MHz
• Możliwość montażu na zaworach z gwintem M30 x 1.5 mm lub Danfos RA, RAV, RAVL (adaptery w zestawie)
• Wbudowany wyświetlacz LCD z możliwością obrotu komunikatów o 180°
• Detekcję otwartego okna
• Funkcja Boost Heat - szybkiego nagrzewania
• Funkcja odkamieniania zaworu
• Wbudowany czujnik temperatury (zakres pomiarowy -10 °C...+55 °C)
• Możliwość regulacji temperatury co 0.5 °C
• Możliwość zdalnej konfiguracji
• Kontrola stanu baterii
• Możliwość ręcznego zamknięcia zaworu
• Zasilanie dwoma bateriami AA ( brak baterii w zestawie)

Czujka ATPH-200

Multi Sensor - Bezprzewodowa czujka temperatury, ciśnienia i wilgotności należąca do systemu BE WAVE. Wykorzystuje drogę radiową ABAX 2 (czujka kompatybilna tylko z BE WAVE).  W połączeniu z urządzeniami systemu BE WAVE umożliwia stworzenie automatyzacji opartych o odczyt np. temperatury.

Do cech charakterystycznych urządzenia zaliczyć można:

• Możliwość pomiaru temperatury, ciśnienia i wilgotności powietrza
• Wysoka dokładność pomiaru ( ±0,2°C,  ±0,1 hPa,  ±1,5%RH)
• Wbudowany wskaźnik LED
• Wbudowany tamper sabotażowy chroniący przed nieautoryzowanym dostępem do urządzenia i oderwaniem od podłoża

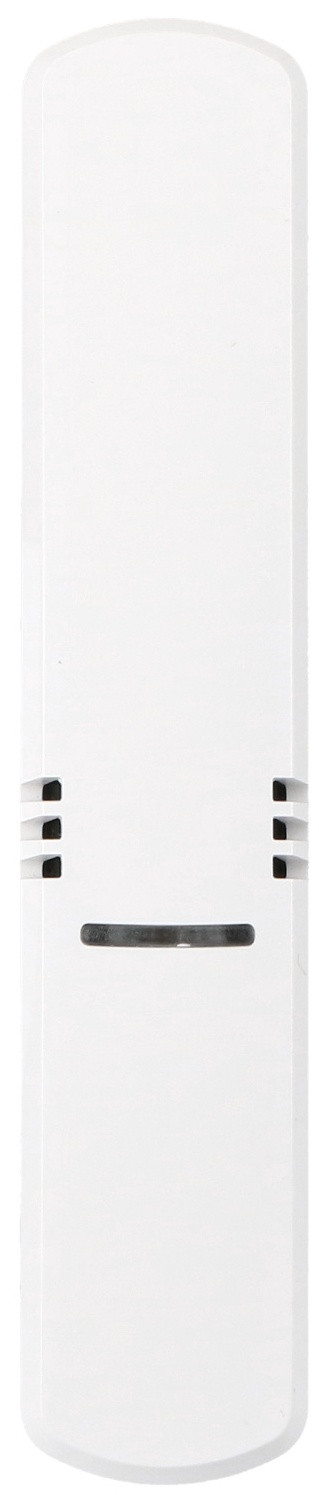

Czujka AXD-200

• Spełnia wymagania normy EN 50131 Grade 2
• Możliwość pracy w 9 różnych trybach - czujka magnetyczna / dwukanałowa czujka magnetyczna / czujka magnetyczna z wejściem roletowym / czujka wstrząsowa i magnetyczna /  czujka przemieszczenia / czujka temperatury / czujka zalania wodą / uniwersalny nadajnik
• Dwukierunkowa komunikacja bezprzewodowa w paśmie częstotliwości 868 MHz
• Wysoka odporność na sygnały zakłócające i interferencję z innym systemem bezprzewodowym 868 MHz
• Duży skuteczny zasięg transmisji bezprzewodowej, dochodzący do maksymalnie 2000 m (przy współpracy z kontrolerem ACU-220)
• Wbudowana dioda LED sygnalizująca naruszenie w trybie testowym
• Zabezpieczenie sabotażowe przed otwarciem i oderwaniem od podłoża
• Zasilanie z baterii CR123A 3 V (automatyczna sygnalizacja słabej baterii gdy jej napięcie spadnie poniżej 2.75 V)
• Możliwość pracy w trybie ECO (nawet do 4 razy dłuższy czas działania)

Czujka uniwersalna

Możliwość pracy w różnych trybach

• Czujka magnetyczna - umożliwia wykrycie otwarcia drzwi lub okna. Dodatkowo udostępnia 1 wejście do podłączenia dodatkowej czujki przewodowej typu NC. Pracując w trybie zajmuje 1 pozycję w systemie ABAX 2
• Dwukanałowa czujka magnetyczna - od trybu czujki magnetycznej odróżnia go dodatkowy kanał cyfrowy dla czujki przewodowej. Pracując w tym trybie zajmuje 2 pozycje na liście urządzeń ABAX 2 (system rozróżnia która czujka wywołała alarm)
• Czujka magnetyczna z wejściem roletowym - tryb czujki magnetycznej rozszerzony o funkcjonalność umożliwiającą podłączenie przewodowej czujki roletowej. Zajmuje 2 pozycje w systemie ABAX 2
• Czujka wstrząsowa i magnetyczna - tryb czujki magnetycznej rozbudowany o funkcjonalność czujki wstrząsowej. Dodatkowa funkcjonalność umożliwia wykrycie drgań, które mogą powstać przy próbach otwarcia drzwi lub okna. Zajmuje 2 pozycje w systemie ABAX 2
• Czujka przemieszczenia - wykrywa zmianę położenia chronionego przedmiotu. Zajmuje 1 pozycje w systemie ABAX 2
• Czujka temperatury - Umożliwia wykrycie przekroczenia temperatury z zakresu -10...+55 °C. Użytkownik ma możliwość ustawienia 2 indywidualnych progów: górnego i dolnego. Zajmuje 2 pozycje w systemie ABAX 2
• Czujka zalania wodą - umożliwia wykrycie wycieku wody / zalania pomieszczenia wodą. Wymaga zastosowania zewnętrznej sondy FPX-1 i zajmuje 1 pozycję w systemie ABAX 2
• Uniwersalny nadajnik z wejściami NC

Czujka AFD-200

Flood Detector (AFD-200) - Bezprzewodowa czujka zalania. Oprócz standardowego informowania o zalaniu pomieszczenia, czujka jest również w stanie zweryfikować swoje pozycję i powiadomić w przypadku przewrócenia. Zasięg komunikacji czujki z systemem wynosi do 600m.

Do najważniejszych cech czujki zaliczyć można:

• Wykrycie przewrócenia czujki (sabotaż)
• Wbudowany sygnalizator dźwiękowy (aktywowany w sytuacji alarmu lub przewrócenia)
• Wbudowany czujnik temperatury (zakres pomiaru: -10°C...+55°C)
• Wbudowana sygnalizacja LED
• Kontrola stanu baterii

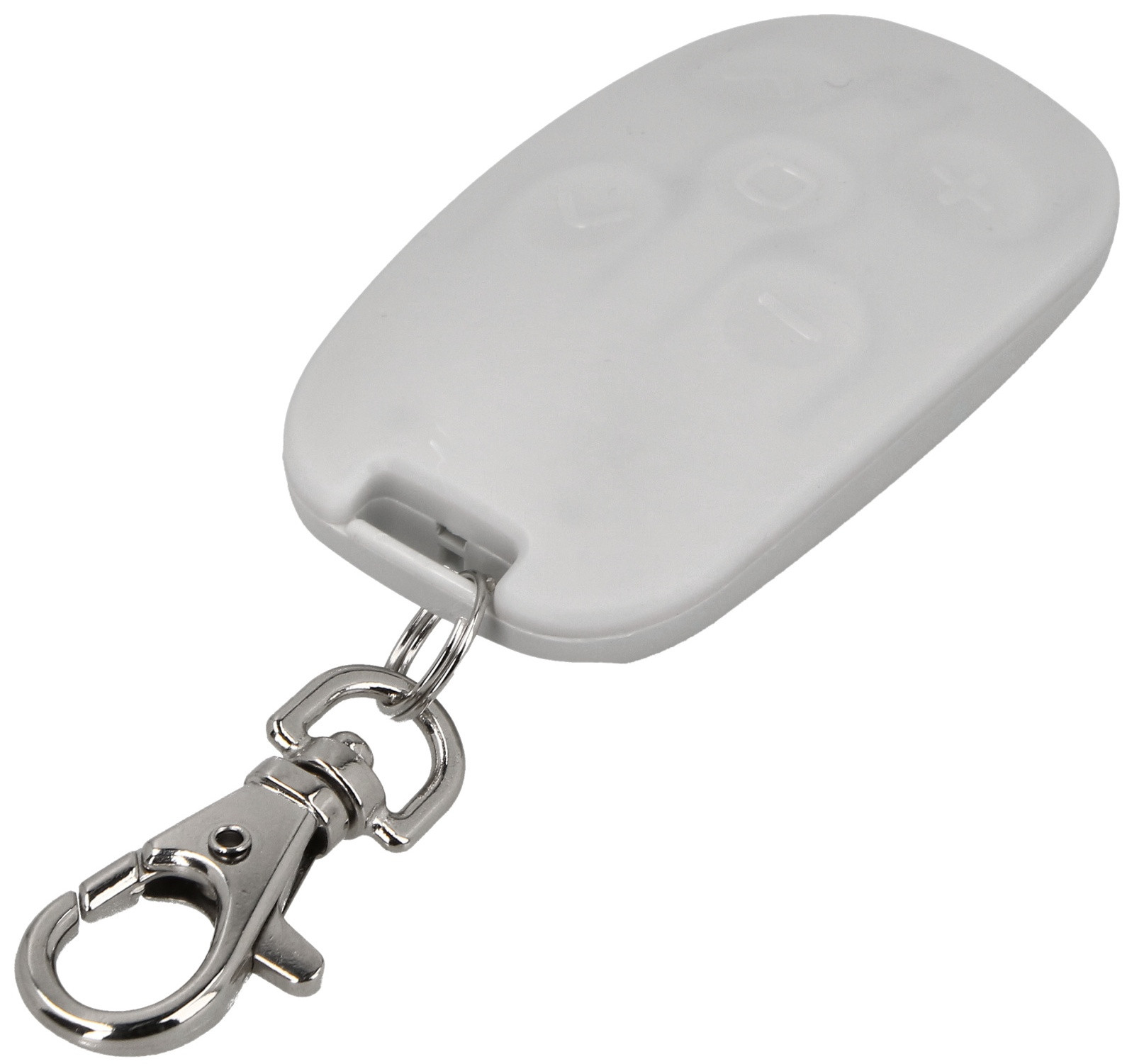

Pilot smart Keyfob APT-210

• 5 przycisków funkcyjnych
• Komunikacja dwukierunkowa w paśmie częstotliwości 868 MHz
• Wysoka odporność na sygnały zakłócające i interferencję z innym systemem bezprzewodowym 868 MHz
• Duży skuteczny zasięg, dochodzący do maksymalnie 500 m
• Optyczna sygnalizacja stanu systemu, realizowana przy pomocy 3 diod LED
• Akustyczna sygnalizacja odebrania polecenia (wbudowany przetwornik piezoelektryczny)
• Kształt pilota utrudniający przypadkowe wciśnięcie przycisku
• Zasilanie przy pomocy baterii CR2032 3 V
• Kontrola stanu baterii

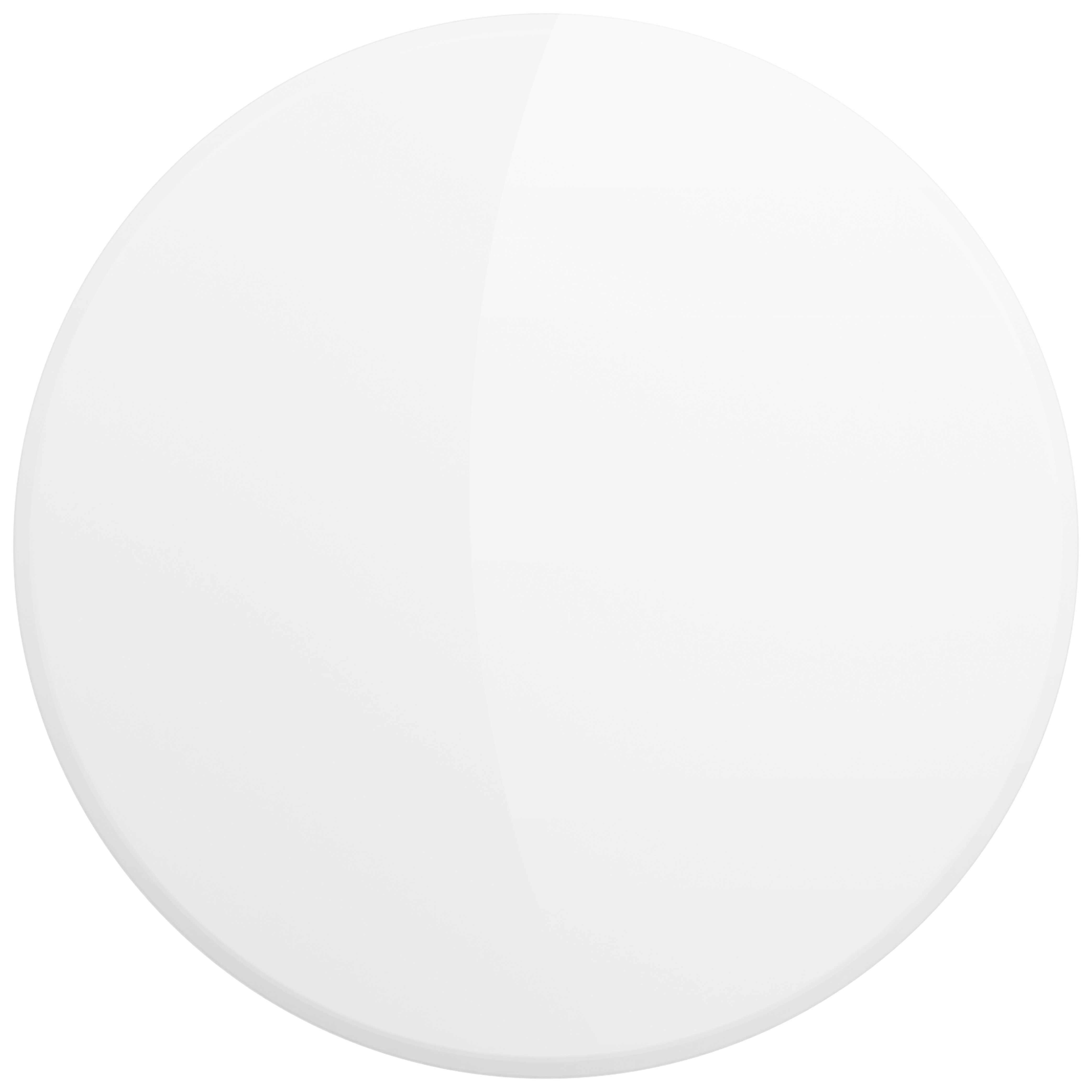

Przycisk Smart Buttan

Smart Button - 1 klawiszowy przycisk bezprzewodowy przeznaczony do pracy w systemie BE WAVE. Jego główną funkcją jest wywołanie alarmu napadowego lub wezwanie pomocy. Może być wykorzystywany również do sterowania pracą różnych urządzeń. Do najważniejszych cech przycisku zaliczyć można:

• szyfrowana dwukierunkowa komunikacja radiowa w paśmie częstotliwości 868 MHz (standard AES)
• zdalna aktualizacja oprogramowania przycisku
• zdalne konfigurowanie
• Możliwość sterowania przy użyciu pojedynczego, podwójnego lub potrójnego naciśnięcia oraz długiego przytrzymania
• dioda LED ułatwiająca testowanie przycisku

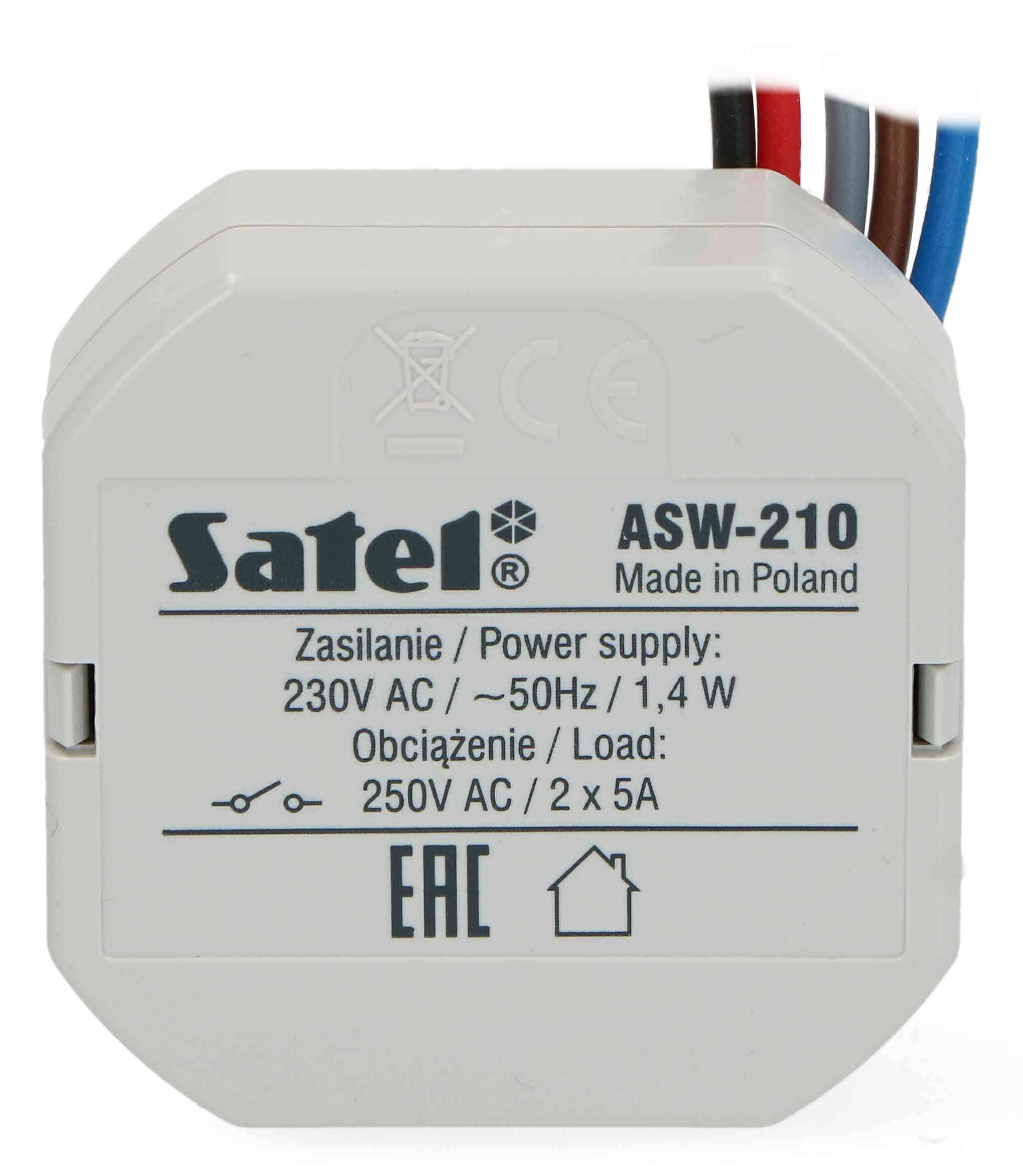

Moduł ASW-210

• 2 wyjścia sterujące umożliwiające podłączenie przełączników mono i bistabilnych
• Kompaktowe wymiary (moduł dedykowany do montażu montażu dopuszkowego)
• Dwukierunkowa komunikacja bezprzewodowa w paśmie częstotliwości 868 MHz
• Wysoka odporność na sygnały zakłócające i interferencję z innym systemem bezprzewodowym 868 MHz
• Współpraca z kontrolerami systemu ABAX 2: ACU-220 i ACU-280
• Współpraca z kontrolerami systemu ABAX: ACU-120 i ACU-270 oraz centralą INTEGRA 128-WRL (wkrótce)

ASW-200 E - Inteligentna wtyczka

ASW-200 - Inteligentna wtyczka, dedykowana do sterowania urządzeniami elektrycznymi. Niezawodna i uniwersalna znajduje szerokie zastosowanie w systemach alarmowych i automatyki domowej SATEL. Do cech charakterystycznych wtyczki ASW-200 można zaliczyć:

• Gniazdo typu E (EURO)
• Obsługa urządzeń elektrycznych o maksymalnym poborze mocy do 2300 W
• Spełnia wymagania normy EN 50130-4 i EN 50130-5
• Praca w bezprzewodowym systemie SATEL ABAX 2 / SATEL ABAX
• Wbudowany pierścień LED sygnalizujący pobór mocy podłączonego urządzenia
• Programowe zabezpieczenie przed przeciążeniem i przegrzaniem
• Kompaktowe rozmiary - wtyczki umieszczone w gniazdkach obok siebie, nie będą się blokować
• Wykonana z wysokiej jakości tworzywa sztucznego, które cechuje się dobrą odpornością na zapalenie
