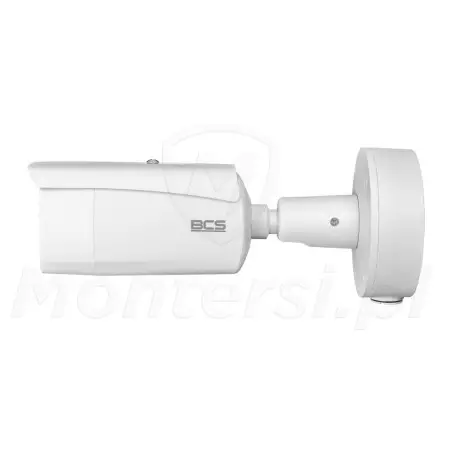

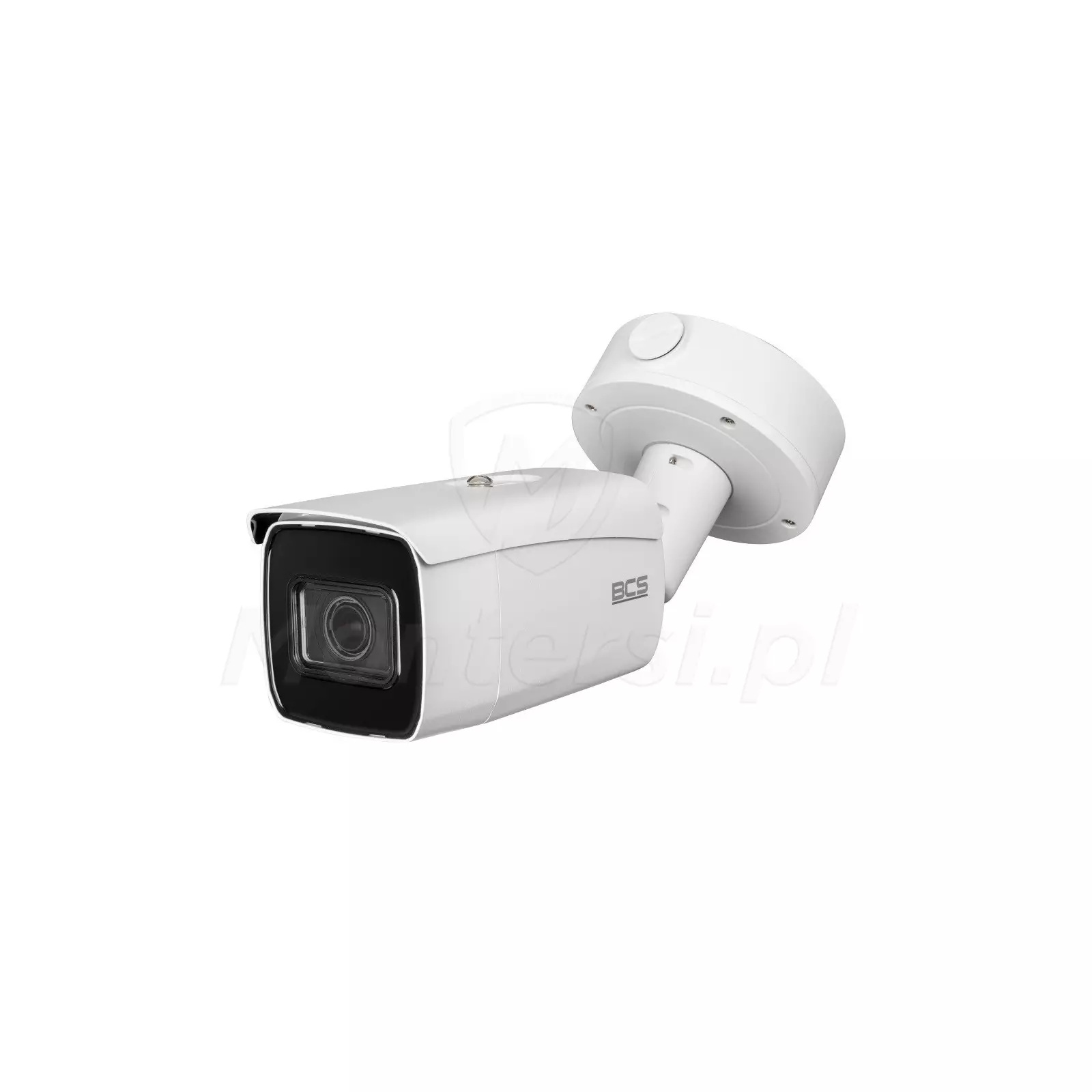

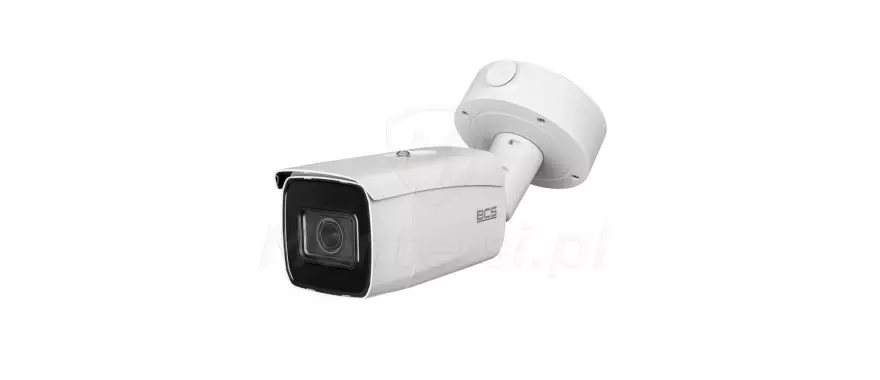

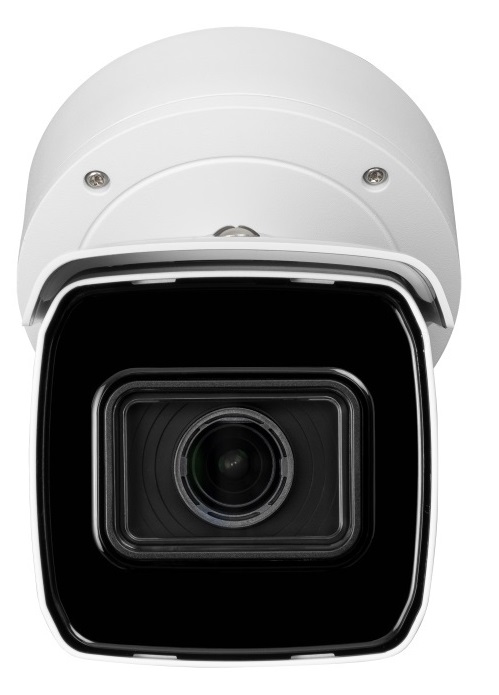

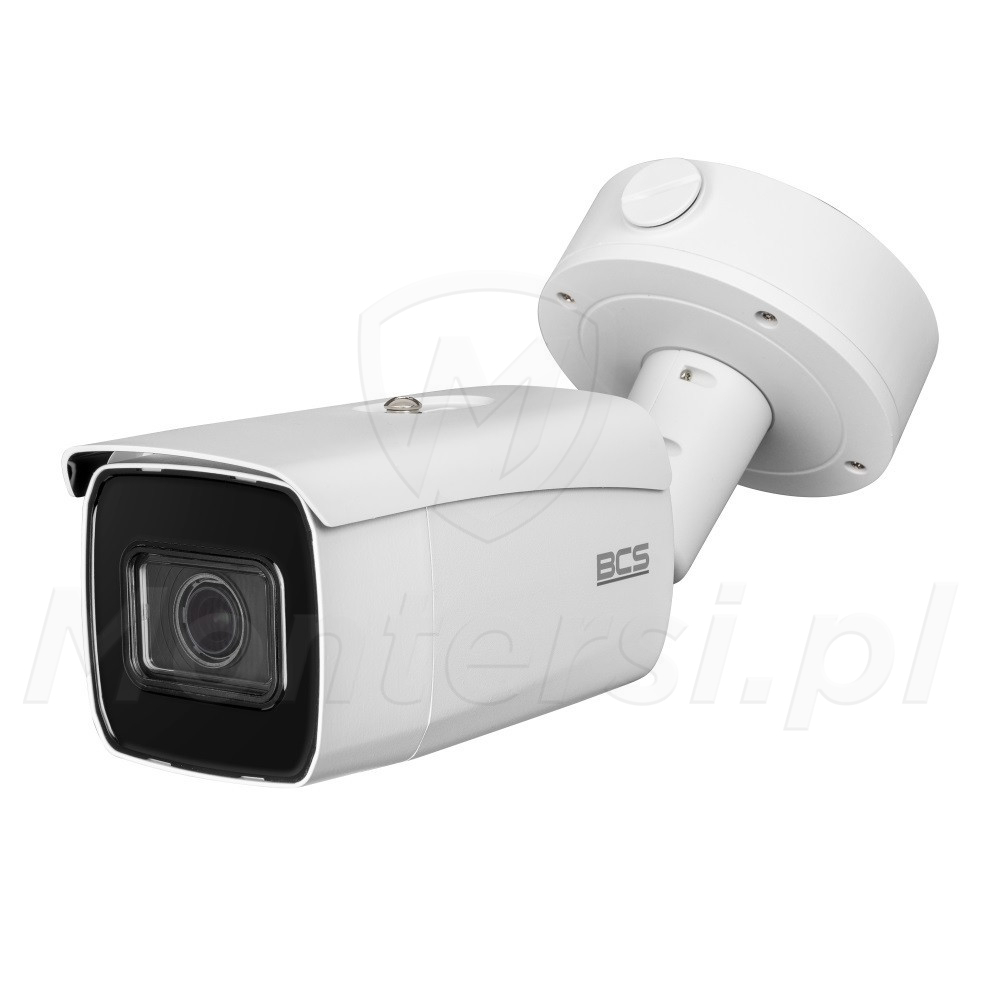

BCS-V-TIP72VSR4-ITC - Tubowa kamera IP 2Mpx, MOTOZOOM, WDR 140dB, ARTR, IK10
Parametry techniczne:
- Przetwornik obrazu: 1/1.8'' CMOS
- Max. rozdzielczość: 1920 x 1080 (2 Mpx)
- Obiektyw: MOTOZOOM
- Ogniskowa: 2.8 - 12 mm
- Kąt widzenia: 103.3° - 38.6° w poziomie / 54.2° - 21.9° w pionie
- Oświetlacz hybrydowy: NIE
- Zasięg oświetlacza: 40 m
- Czułość: 0 lux (wł. IR)
- Dzień/noc: TAK
- Mechaniczny filtr podczerwieni (ICR): TAK
- Kompresja obrazu: H.265+ / H.265 / H.264 / H.264 / MJPEG
- SMD: NIE
- IVS: NIE
- Funkcje: Dzień/noc, NR, WDR, ARTR, AGC, AWB, AES, BLC, HLC
BCS-V-TIP72VSR4-ITC - Tubowa kamera megapikselowa, przystosowana do pracy w systemie monitoringu IP BCS. Zaliczana do serii "BCS PRO", cechuje się wysoką funkcjonalnością i stabilnymi parametrami pracy, które gwarantuje wysoka jakość wykonania. Do elementów wyróżniających kamery można zaliczyć:
- Przetwornik obrazu 1/1.8" CMOS - generuje obraz w max. rozdzielczości 1920 x 1080
- Regulowany obiektyw MOTOZOOM, o szerokości ogniskowej 2.8 - 12 mm
- Obsługa zaawansowanych funkcji rozpoznawania tablic rejestracyjnych i pojazdów (ARTR)
- Sprzętowa realizacja funkcji szerokiego zakresu dynamiki WDR 140 dB
- Wbudowany WEB Server i interfejs sieciowy gigabit ethernet
- Wsparcie technologii Power over Ethernet
- Wbudowany oświetlacz podczerwieni (40 m) i mechaniczny filtr podczerwieni
- Wbudowane 1 wejście i 1 wyjście alarmowe
- Wbudowana kieszeń na kartę microSD (max. 256 GB)
- Wbudowany interfejs RS485 i BNC
- Kompresja obrazu H.265+ / H.265 / H.264 / H.264+ / MJPEG
- Szczelna obudowa IP67, IK10

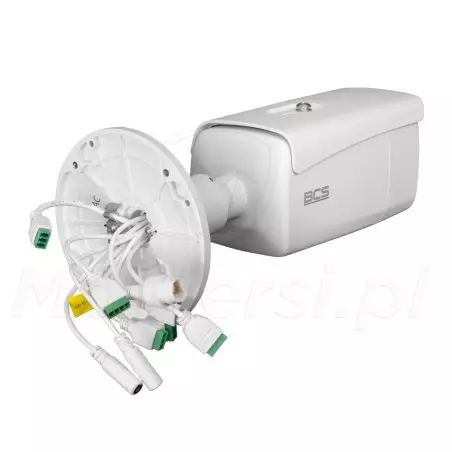

- Zintegrowana puszka montażowa
Kamera BCS-V-TIP72VSR4-ITC ze względu na obsługę zaawansowanych funkcji rozpoznawania tablic rejestracyjnych i pojazdów, sprawdza się świetnie jako element systemu kontroli wjazdu. Przykładowo na parkingach w obiektach przemysłowych lub biurowcach. Zamontowana w odpowiednim miejscu i uzupełniona o odpowiednią listę tablic rejestracyjnych może samodzielnie sterować szlabanem.
Parametry techniczne:
Parametry techniczne:
- Przetwornik obrazu: 1/1.8'' CMOS
- Max. rozdzielczość: 1920 x 1080 (2 Mpx)
- Obiektyw: MOTOZOOM
- Ogniskowa: 2.8 - 12 mm
- Kąt widzenia: 103.3° - 38.6° w poziomie / 54.2° - 21.9° w pionie
- Oświetlacz hybrydowy: NIE
- Zasięg oświetlacza: 40 m
- Czułość: 0 lux (wł. IR)
- Dzień/noc: TAK
- Mechaniczny filtr podczerwieni (ICR): TAK
- Kompresja obrazu: H.265+ / H.265 / H.264 / H.264 / MJPEG
- SMD: NIE
- IVS: NIE
- Funkcje: Dzień/noc, NR, WDR, ARTR, AGC, AWB, AES, BLC, HLC
- Interfejs Ethernet: 10 / 100 / 1000 Mb/s
- Obsługa audio: TAK
- Wejścia audio: 1
- Wyjścia audio: 1
- Wejścia alarmowe: 1
- Wyjścia alarmowe: 1
- Karta SD / microSD: TAK
- Black Glass: TAK
- Obudowa: IP67
- Obudowa zewnętrzna: TAK
- Temperatura pracy: -30...+65 °C
- Zasilanie: 12V DC, 24V AC, PoE
- Pobór mocy: max 14 w ( 12 V DC), max 15 W ( PoE)
- Kolor obudowy: Jasny
- Wymiary: 144 x 332 mm
- Waga: 1.9 kg
- Gwarancja producenta: 36 miesięcy

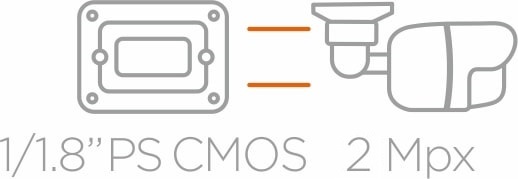

Przetwornik 1/1.8" CMOS
Dobra jakość generowanego obrazu (2 Mpx) i wysoka czułość
Do budowy kamery wykorzystano wysokiej jakości przetwornik obrazu 1/1.8" progressive scan CMOS. Dzięki niemu jest ona w stanie wygenerować płynny i szczegółowy materiał wideo w maksymalnej rozdzielczości 1080p. Nagrania w takiej rozdzielczości zapewniają szczegółowość, która w zupełności wystarcza w standardowych systemach monitoringu IP. Dodatkowo transmisja materiału wideo 1080p nie wymaga dużej przepustowości łącza, a nagrania nie zajmują dużo przestrzeni dyskowej. Ze względu na te zalety kamery 2 Mpx cieszą się zdecydowanie największą popularnością w systemach monitoringu IP.

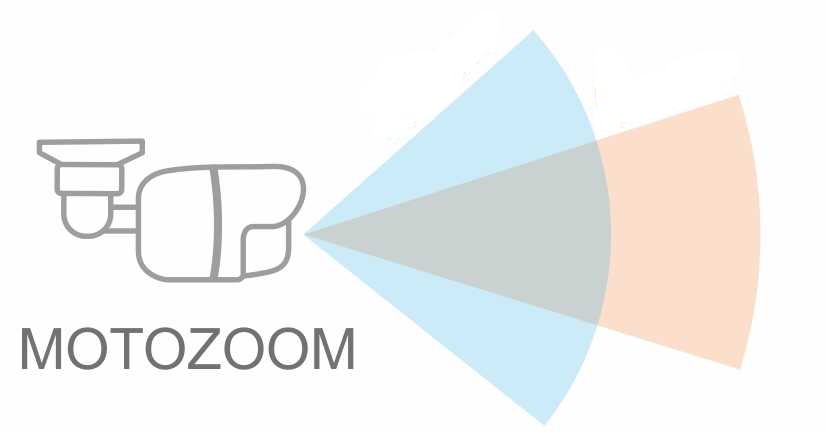

Obiektyw MOTOZOOM 2.8 - 12 mm
Swobodna regulacja zbliżenia i kąta widzenia
Kamera jest również wyposażona w zmiennoogniskowy obiektyw typu MOTOZOOM 2.8 - 12 mm. Umożliwia on swobodną regulację zbliżenia i kąta widzenia, dzięki którym kamera jest uniwersalna. Przykładowo można ją wykorzystać do realizacji funkcji podglądu ogólnego lub obserwacji konkretnego, stosunkowo bliskiego kadru. Dodatkową zaletą zmiennoogniskowego obiektywu jest duża swoboda w wyborze miejsca montażu kamery. Praktycznie niezależnie od miejsca zamocowania, można tak dobrać obserwowany kadr, aby kamera spełniała swoją funkcję w systemie. Kąt widzenia kamery:
- 103.3° - 38.6° w poziomie
- 54.2° - 21.9° w pionie
Cechą charakterystyczną obiektywu typu MOTOZOOM jest wbudowany silniczek elektryczny. Umożliwia on zdalną regulację zarówno szerokości ogniskowej, jak i ostrości kamery. Właściwość ta wyklucza konieczność wspinania się do kamery aby konfigurować parametry obiektywu. Co za tym idzie, proces montażu i regulacji kamery jest łatwiejszy i szybszy.
Interfejs sieciowy
Możliwość zdalnej obsługi kamery
Kamera posiada wbudowany WEB Server i interfejs sieciowy gigabit ethernet (10 / 100 / 1000 Base-T), dzięki którym można nawiązać z nią zdalne połączenie. Pracujący zdalnie użytkownik może np. podglądać obraz z kamery "na żywo" lub odtwarzać nagrania zapisane na karcie microSD. Jeżeli posiada uprawnienia administratora systemu może również zdalnie zmieniać parametry pracy kamery. Dostępna funkcjonalność podczas pracy zdalnej zależy od sposobu zestawienia połączenia, które można zrealizować przy pomocy:
- Przeglądarki internetowej, z poziomu której użytkownik ma dostęp do pełnej funkcjonalności i może swobodnie konfigurować parametry pracy kamery
- Dedykowanego oprogramowania BCS Manager, służącego do budowy zaawansowanego centrum zarządzania systemem monitoringu z poziomu komputera
- Aplikacji na urządzenia mobilne (iOS / Android), która daje dostęp do podstawowej funkcjonalności
Do cech charakterystycznych oprogramowania BCS Manager można zaliczyć:
- Obsługę do 1000 połączeń
- Podgląd na żywo 256 kanałów (max. 64 okna na karcie)
- Tworzenie schematów alarmowych
- Synchroniczne odtwarzanie nagrań z max. 36 kamer jednocześnie (zdalnie i lokalnie)
- Zdalną konfiguracja urządzeń, tworzenie grup urządzeń i zarządzanie nimi
- Sterowanie kamerami PTZ
- Obsługę audio
- Obsługę TV WALL
Dodatkową zaletą kamery jest wsparcie sieciowego standardu ONVIF. Dzięki niemu może ona skutecznie współpracować z rejestratorami innych producentów, które również wspierają ten standard.
Funkcja P2P
Łatwy zdalny podgląd z poziomu urządzeń mobilnych

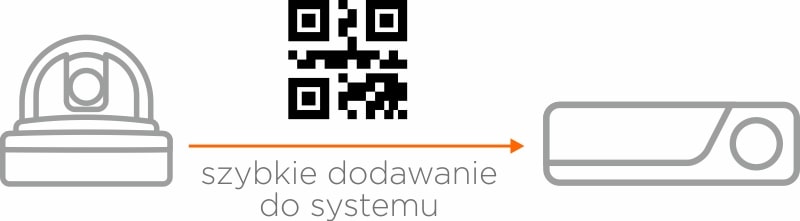

Kamera obsługuje również funkcję P2P, która wyklucza konieczność stosowania zewnętrznego adresu IP. Wystarczy, że użytkownik zeskanuje kod QR aby uzyskać zdalny podgląd z poziomu telefonu lub tabletu. Jest to wyjątkowo wygodny sposób na zestawianie zdalnego połączenia, który nie wymaga praktycznie żadnej konfiguracji.

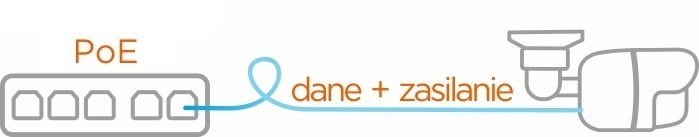

Technologia PoE
Alternatywny sposób zasilania
Kamera wspiera technologię Power over Ethernet, która umożliwia transmisję danych i energii elektrycznej po tym samym kablu UTP. Dzięki niej zasilanie kamery można zrealizować bezpośrednio z poziomu switcha PoE - przykładowo z poziomu switcha wbudowanego do rejestratora NVR serii "P". Do największych zalet technologii Power over Ethernet można zaliczyć:
- Zwiększa elastyczność instalacji i umożliwia montaż kamer w miejscach, do których nie da się doprowadzić standardowych zasilaczy
- Zmniejsza liczbę przewodów niezbędnych do prawidłowej instalacji, co może przyspieszyć montaż i zmniejszyć jego koszty
- Nie wymaga żadnej konfiguracji - po podłączeniu kamery do switcha PoE, ten automatycznie ją zasili
Funkcja WDR 140 dB
Skuteczna obserwacja silnie kontrastowej sceny
Kolejną zaletą kameryjest sprzętowa realizacja funkcji szerokiego zakresu dynamiki (WDR 140 dB). Zapewnia ona dużą rozpiętość tonalną, umożliwiając tym samym obserwację sceny, na której znajdują się jednocześnie jasne i ciemne obiekty. Dzięki funkcji WDR kamera może skutecznie obserwować obiekty umieszczone na bardzo jasnym tle lub obiektu umieszczone w cieniu (gdy reszta planu jest dobrze oświetlona).
Funkcja WDR 140 dB okazuje się szczególnie przydatna podczas słonecznych dni. Dzięki niej kamerę można np. zamontować wewnątrz budynku i zwrócić w stronę przeszklonego wejścia. W takiej konfiguracji, twarze osób wchodzących nie są zaciemnione, co znacznie ułatwia ich identyfikację.

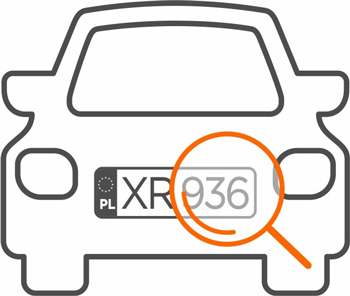

Funkcja ARTR
Rozpoznawanie tablic rejestracyjnych
Cechą charakterystyczną kamery serii "ITC" jest obsługa zaawansowanych funkcji rozpoznawania tablic rejestracyjnych i pojazdów. Dzięki nim kamera może być wykorzystana do automatycznego zarządzania parkingiem lub sterowania wjazdem jedynie dla pojazdów autoryzowanych. Kamera z funkcjami ARTR można również wykorzystać do kontroli czasu parkowania, wyszukiwania pojazdów lub tworzenia statystyk klientów na parkingach w centrach handlowych. Obsługiwane funkcje ARTR:
- Rozpoznawanie numeru tablicy rejestracyjnej
- Rozpoznawanie typu pojazdu
- Rozpoznawanie marki pojazdu
- Rozpoznawanie serii pojazdu
- Rozpoznawanie koloru pojazdu
- Metadane pojazdu
Podstawowe funkcje kamery BCS-V-TIP72VSR4-ITC:
- Dzień/noc - Dostosowuje pracę kamery w zależności od pory dnia, tak aby zachować jak najlepszą jakość obrazu w dzień oraz jak najwyższą czułość w nocy przy słabym oświetleniu
- NR - Cyfrowa redukcja szumów, poprawiająca ogólną jakość obrazu w warunkach słabego oświetlenia
- AGC - Automatycznie wzmacnia sygnał wyjściowy, w przypadku spadku natężenia oświetlenia
- AWB - Automatyczny balans bieli, umożliwiający wierne odwzorowanie kolorów
- AES - Automatycznie reguluje czas naświetlania przetwornika, w zależności od panujących warunków oświetlenia
- BLC - Kompensacja światła tła, umożliwia skuteczną obserwację obiektów na silnie oświetlonym tle
- HLC - Kompensacja światła reflektorów, zwiększa prawdopodobieństwo np. poprawnej detekcji tablic rejestracyjnych w warunkach nocnych, gdy światła samochodu są włączone
Oświetlacz i filtr podczerwieni
Skuteczna praca w każdych warunkach oświetlenia
Kamera jest również wyposażona w oświetlacz podczerwieni typu Black Glass, o skutecznym zasięgu dochodzącym do 40 m. Dzięki niemu może ona poprawnie pracować w nocy, w warunkach słabego oświetlania, a nawet całkowitej ciemności. Oświetlacz podczerwieni uruchamia się automatycznie, gdy kamera przełącza się w tryb nocny.
Kamera BCS-V-TIP72VSR4-ITC jest również wyposażona w mechaniczny, przesuwny filtr podczerwieni (ICR). W trybie dziennym jest on aktywny i odbija znaczną część promieniowania podczerwonego. Dzięki czemu generowany obraz zachowuje naturalne kolory i wysoką jakość. Kiedy kamera przełącza się w tryb nocny, filtr zostaje automatycznie ściągnięty z przetwornika - poprawiają się parametry czułości i możliwa jest praca przy sztucznym świetle IR (pogarsza się jednak ogólna jakość obrazu).
Wejście / wyjście alarmowe
Integracja z urządzeniami innych systemów
Dodatkową zaletą kamery są wbudowane 1 wejście i 1 wyjście alarmowe. Służą one do integracji z urządzeniami systemu alarmowego, kontroli dostępu lub automatyki domowej, umożliwiając realizację zaawansowanych funkcji sterowania:
- Wejście alarmowe - umożliwia podłączenie takich urządzeń jak czujka ruchu, kontaktron lub fotokomórka. Po naruszeniu wejścia aktywuje się wcześniej zaprogramowana funkcja - przykładowo zwiększa się rozdzielczość obrazu i liczba rejestrowanych klatek
- Wyjście alarmowe - umożliwia podłączenie do kamery zewnętrznego sygnalizatora, centrali alarmowej, itp. Można je również wykorzystać do realizacji funkcji automatycznego sterowania, takiej jak np. załączanie oświetlenia

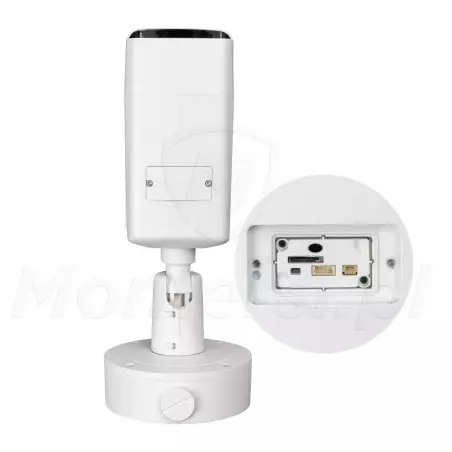

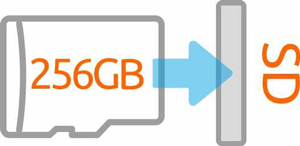

Kieszeń na kartę microSD
Lokalna archiwizacja nagrań
Kamera posiada wbudowane gniazdo na kartę microSD, o maksymalnej pojemności 256 GB. Karta służy jako zapasowe miejsce pamięci, które można wykorzystać do tworzenia lokalnych kopii nagrań. Dodatkowo kamera z zastosowaną kartą może pracować w pełni autonomiczne, tworząc miniaturowy system monitoringu. W takim systemie wszystkie nagrania są zapisywane na karcie i jest on obsługiwany z poziomy przeglądarki internetowej.
Należy pamiętać, że karty microSD maja ograniczoną liczbę zapisów. Przy nagrywaniu ciągłym, nawet najwyższej jakości karta przestanie działać po stosunkowo krótkim okresie.
Kompresja H.265 i potrójny strumień kodowania
Skuteczny zdalny podgląd i wysoka jakość nagrań jednocześnie
Kamera korzysta z zaawansowanej kompresji obrazu H.265, będącej następcą popularnej w systemach CCTV kompresji H.264. Nowa wersja umożliwia nawet dwukrotnie mocniejszą kompresję danych, przy praktycznie niezmniejszonej jakości obrazu. Dzięki czemu możliwa jest archiwizacja nagrań z dłuższego okresu i dodatkowo zmniejszają się wymagania dotyczące przepustowości łącza internetowego. Obsługiwane kompresje obrazu:
- H.265
- H.264
- H.264B
- H.264M
- H.264H
- MJPEG
Kamerę można w dowolnym momencie przełączyć w kompresję H.264 i podłączyć do rejestratora, który nie obsługuje H.265.
Kamera obsługuje również 2 strumienie kodowania, z których każdy może być niezależnie konfigurowany przez użytkownika. Dzięki nim możliwe jest ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o niższych parametrach do zdalnego podglądu. Dostępne rozdzielczości dla poszczególnych strumieni:
- Strumień główny - 50 / 60 kl/s @ 1920 x 1080 / 1280 x 960 / 1280 x 720
- Strumień drugi - 25 kl/s @ 704 x 576 / 640 x 480; 30 kl/s @ 704 x 480 / 640 x 480
- Strumień trzeci - 25 kl/s @ 1920 x 1080 / 1280 x 960 / 1280 x 720 / 704 x 576 / 640 x 480; 30 kl/s 1920 x 1080 / 1280 x 960 / 1280 x 720 / 704 x 480 / 640 x 480

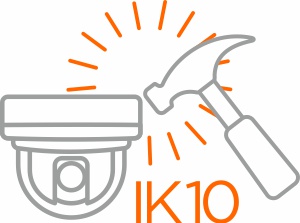

Obudowa IP67 / IK10
Odporna na wpływ czynników pogodowych
Model BCS-V-TIP72VSR4-ITC umieszczono w szczelnej obudowie zewnętrznej, która zapewnia niemal całkowitą odporność na wpływ czynników atmosferycznych. Dzięki niej kamera może bezawaryjnie pracować na zewnątrz, niezależnie od panujących warunków pogodowych. Obudowa w klasie szczelności IP67 gwarantuje ochronę przed:
- Zapyleniem i dostaniem się do wnętrza kamery drobnych zabrudzeń
- Opadami atmosferycznymi i wodą bryzgającą ze wszystkich stron
- Skrajnie niskimi i wysokimi temperaturami z zakresu -35...+60 °C
Obudowa cechuje się również dobrą odpornością na uszkodzenia mechaniczne IK10 (wandaloodporna). Teoretycznie nawet po bezpośrednim uderzeniu, kamera powinna nadal poprawnie pracować. Co za tym idzie, można ją stosować w miejscach szczególnie narażonych na ataki wandali i chuliganów, takich jak np. podziemne przejścia lub przystanki autobusowe.
