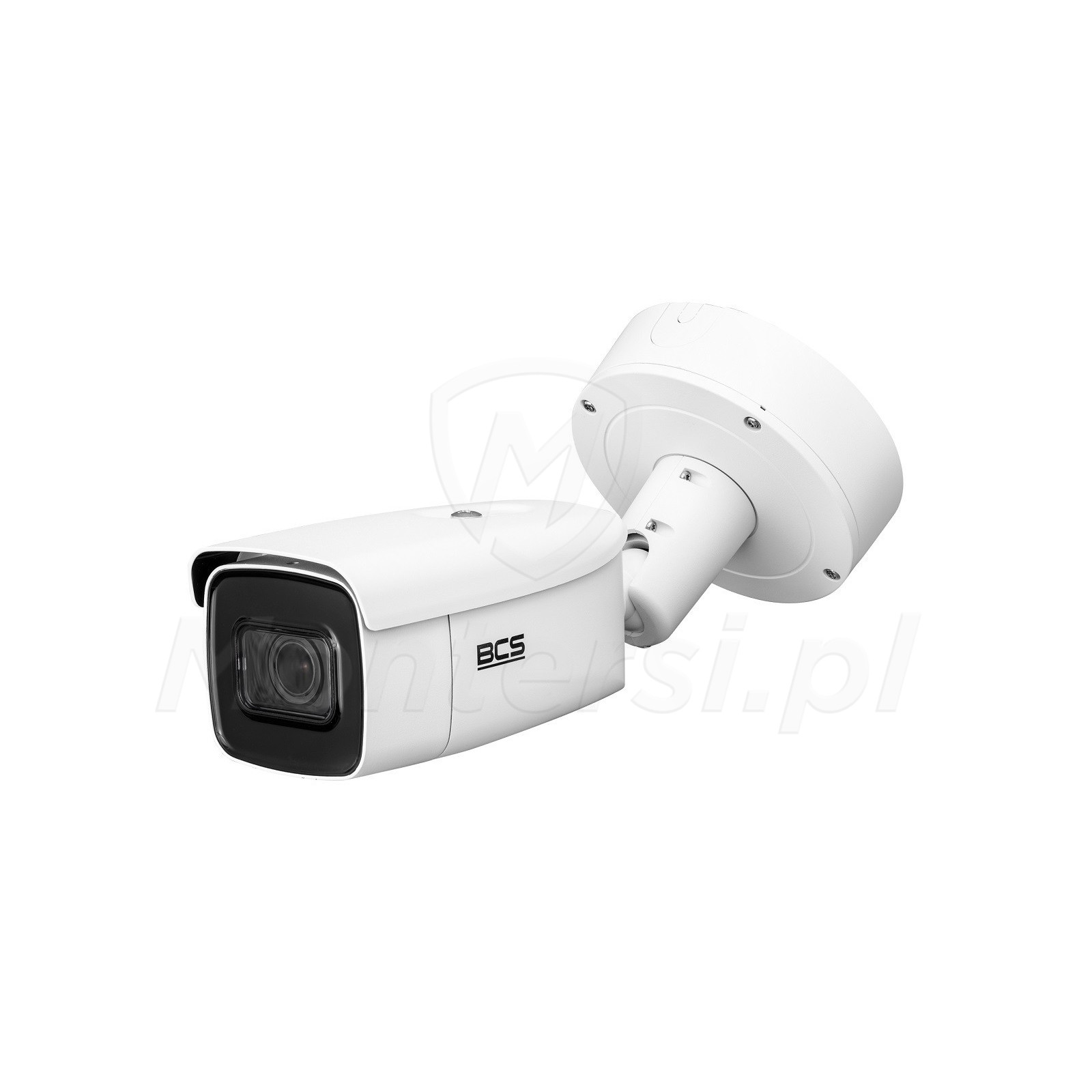

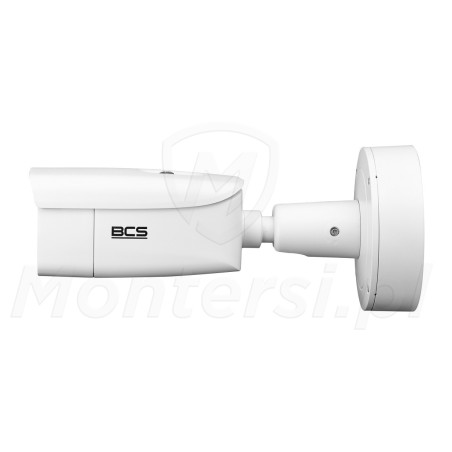

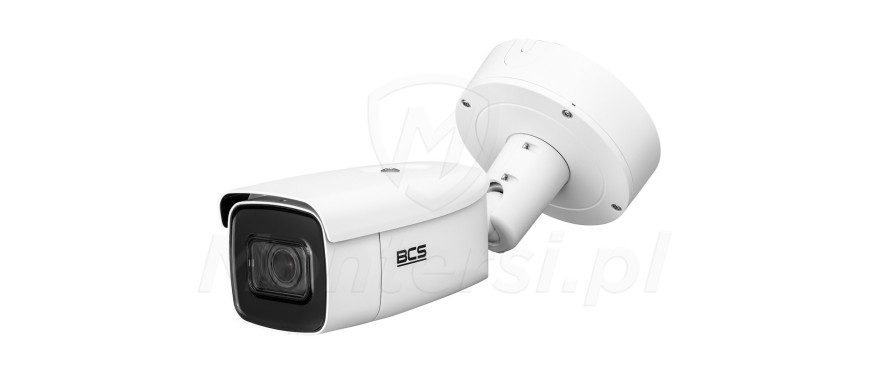

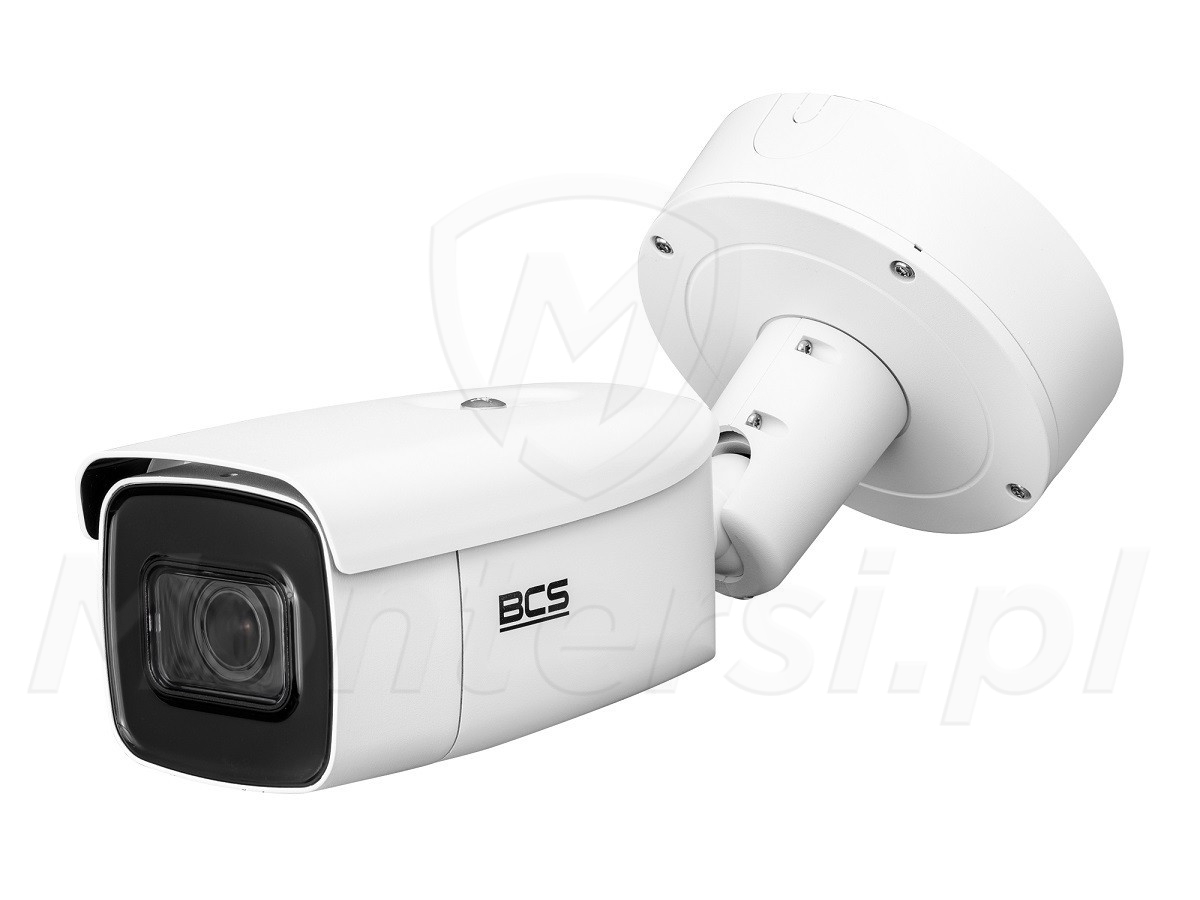

BCS-V-TI236IR5 - Tubowa kamera IP 2Mpx, MOTOZOOM, WDR, H.265
Parametry techniczne:
- Przetwornik obrazu: 1/2.8'' PS CMOS
- Max. rozdzielczość: 1920 x 1080 (2 Mpx)
- Prędkość: max. 25 kl/s @ 2Mpx
- Obiektyw: MOTOZOOM
- Ogniskowa: 2.8 - 12 mm
- Kąt widzenia: 105° ~ 35°
- Oświetlacz hybrydowy: NIE
- Zasięg oświetlacza: Do 50 m
- Czułość: 0 lux (wł. IR)
- Dzień/noc: TAK
- Mechaniczny filtr podczerwieni (ICR): TAK
- Kompresja obrazu: H.265+ / H.265 / H.264+ / H.264
- WDR 120 dB: TAK
- Kolor obudowy: Jasny

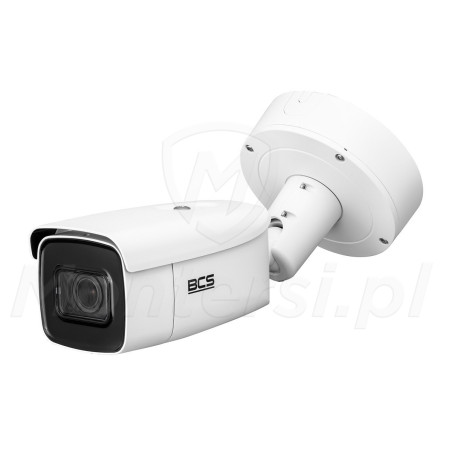

BCS-V-TI236IR5 - Tubowa kamera megapikselowa BCS View, dedykowana do pracy w zewnętrznym systemie monitoringu IP. BCS-V-TI236IR5 jest kamerą uniwersalną, która może może być z powodzeniem stosowana w większości obiektów. Sprawdza się ona świetnie w systemach monitoringu domu, sklepu, obiektu przemysłowego i nie tylko. Do elementów wyróżniających kamery można zaliczyć:
- Duży przetwornik obrazu 1/2.8" PS CMOS - max. rozdzielczość 2 Mpx
- Zmiennoogniskowy obiektyw MOTOZOOM 2.8 ~ 12 mm - kąt widzenia 105° ~ 35° / 56° ~ 20°
- Wbudowany WEB Server i obsługa funkcji P2P
- Wsparcie standardów ONVIF i PoE 802.3at
- Obsługa funkcji inteligentnej analizy obrazu
- Sprzętowa realizacja funkcji szerokiego zakresu dynamiki WDR 120 dB
- Wbudowany oświetlacz (50 m) i mechaniczny filtr podczerwieni
- Wbudowane gniazdo na kartę microSD (max. 128 GB)
- 1 wejście i 1 wyjście audio
- 1 wejście i 1 wyjście alarmowe
- Obsługa kompresji H.265+ / H.264+ i potrójny strumień kodowania
- Szczelna obudowa IP66
Parametry techniczne:
Parametry techniczne:
- Przetwornik obrazu: 1/2.8'' PS CMOS
- Max. rozdzielczość: 1920 x 1080 (2 Mpx)
- Prędkość: max. 25 kl/s @ 2Mpx
- Obiektyw: MOTOZOOM
- Ogniskowa: 2.8 - 12 mm
- Kąt widzenia: 105° ~ 35°
- Oświetlacz hybrydowy: NIE
- Zasięg oświetlacza: Do 50 m
- Czułość: 0 lux (wł. IR)
- Dzień/noc: TAK
- Mechaniczny filtr podczerwieni (ICR): TAK
- Kompresja obrazu: H.265+ / H.265 / H.264+ / H.264
- WDR 120 dB: TAK
- Kolor obudowy: Jasny
- Funkcje: Dzień/noc, NR, WDR, AGC, AWB, AES, BLC, ROI, HLC, Strefy prywatności
- Interfejs Ethernet: 10 / 100 Mb/s
- Obsługa audio: TAK
- Wejścia audio: 1x
- Wyjścia audio: 1x
- Wejścia alarmowe: 1x
- Wyjścia alarmowe: 1x
- Black Glass: TAK
- Karta SD / microSD: TAK
- Obudowa: IP66
- Obudowa zewnętrzna: TAK
- Temperatura pracy: -30...+60 °C
- Zasilanie: 12 V DC, PoE 802.3at
- Pobór mocy: max. 14.5 W
- Wymiary: Ø 144 x 332 mm
- Waga: 1.9 kg
- Gwarancja producenta: 36 miesięcy

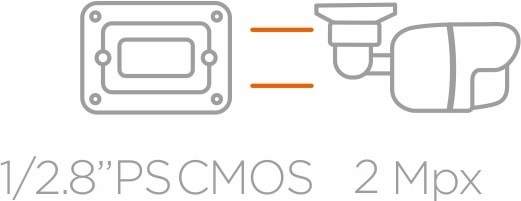

Przetwornik 1/2.8" PS CMOS
Szczegółowy obraz w rozdzielczości 1920 x 1080
Do budowy kamery wykorzystano standardowy przetwornik obrazu 1/2.8" PS CMOS. Dzięki niemu jest ona w stanie wygenerować płynny i szczegółowy materiał wideo w maksymalnej rozdzielczości 1080p (max. 25 kl/s @ 2 Mpx). Nagrania w takiej rozdzielczości zapewniają szczegółowość, która w zupełności wystarcza w standardowych systemach monitoringu IP.
Dodatkowo transmisja materiału wideo 1080p nie wymaga dużej przepustowości łącza, a nagrania nie zajmują dużo przestrzeni dyskowej. Ze względu na te zalety, kamery 2 Mpx cieszą się zdecydowanie największą popularnością w systemach monitoringu IP. Rozdzielczości obsługiwane przez kamerę BCS-V-TI236IR5:
- 1920 x 1080 (1080p)
- 1280 x 960 (960H)
- 1280 x 720 (720p)
- 640 x 480 (VGA)
- 640 x 360
- 352 x 288
- 352 x 240
- 320 x 240

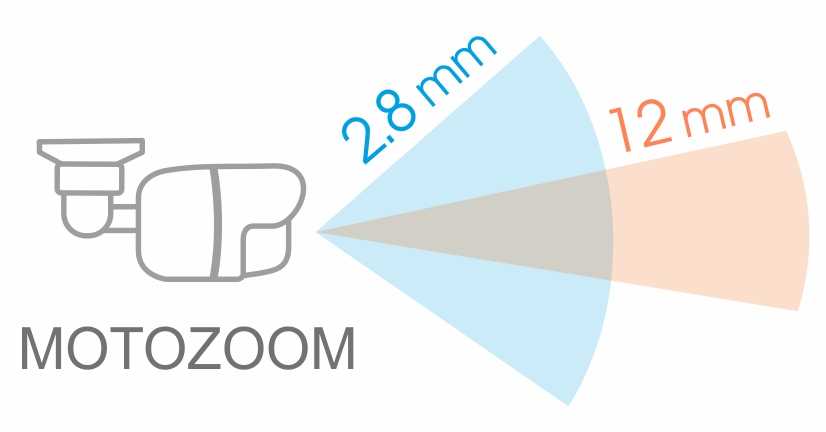

Obiektyw 2.8 - 12 mm MOTOZOOM
Regulowane kąt widzenia i zbliżenie
Do budowy kamery wykorzystano również zmiennoogniskowy obiektyw 2.8 - 12 mm typu MOTOZOOM. Dzięki niemu możliwa jest swobodna regulacja zbliżenia i kąta widzenia, co czyni kamerę uniwersalną. Przykładowo można ją wykorzystać do realizacji podglądu ogólnego lub obserwacji konkretnego, stosunkowo bliskiego kadru. W zależności od ustawionej szerokości ogniskowej, kąt widzenia kamery wynosi odpowiednio:
- 105° ~ 35° w poziomie
- 56° ~ 20° w pionie
Cechą charakterystyczną obiektywu typu MOTOZOOM jest wbudowany silniczek elektryczny. Umożliwia on zdalną regulację zarówno szerokości ogniskowej, jak i ostrości kamery. Właściwość ta wyklucza konieczność wspinania się do kamery aby konfigurować parametry obiektywu. Co za tym idzie, proces montażu kamery jest łatwiejszy i może być szybszy. Dodatkową zaletą zmiennoogniskowego obiektywu jest duża swoboda w wyborze miejsca montażu kamery. Praktycznie niezależnie od miejsca zamocowania, można tak dobrać obserwowany kadr, aby kamera spełniała swoją funkcję w systemie.
Interfejs sieciowy
Możliwość zdalnej obsługi kamery
Kamera posiada wbudowany WEB Server i interfejs sieciowy fast ethernet, dzięki którym można nawiązać z nią zdalne połączenie. Pracujący zdalnie użytkownik może np. podglądać obraz z kamery "na żywo" lub odtwarzać nagrania zapisane na karcie microSD. Jeżeli posiada uprawnienia administratora systemu może również zdalnie zmieniać parametry pracy kamery. Dostępna funkcjonalność podczas pracy zdalnej zależy od sposobu zestawienia połączenia, które można zrealizować przy pomocy:
- Przeglądarki internetowej, z poziomu której użytkownik ma dostęp do pełnej funkcjonalności i może swobodnie konfigurować parametry pracy kamery
- Dedykowanego oprogramowania BCS Manager, służącego do budowy zaawansowanego centrum zarządzania systemem monitoringu z poziomu komputera
- Aplikacji na urządzenia mobilne (iOS / Android), która daje dostęp do podstawowej funkcjonalności
Do cech charakterystycznych oprogramowania BCS Manager można zaliczyć:
- Obsługę do 1000 połączeń
- Podgląd na żywo 256 kanałów (max. 64 okna na karcie)
- Tworzenie schematów alarmowych
- Synchroniczne odtwarzanie nagrań z max. 36 kamer jednocześnie (zdalnie i lokalnie)
- Zdalną konfiguracja urządzeń, tworzenie grup urządzeń i zarządzanie nimi
- Sterowanie kamerami PTZ
- Obsługę audio
- Obsługę TV WALL
Dodatkową zaletą kamery jest wsparcie sieciowego standardu ONVIF (profil S / profil G). Dzięki niemu może ona współpracować z rejestratorami innych producentów, które również wspierają ten standard.

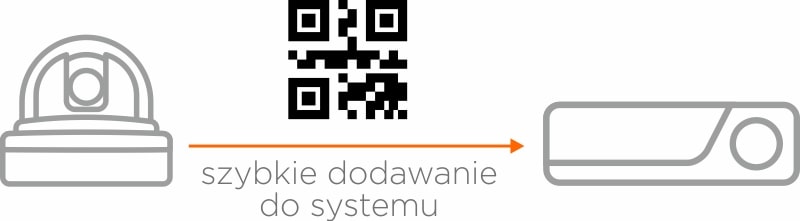

Funkcja P2P
Łatwy zdalny podgląd z poziomu urządzeń mobilnych
Kamera obsługuje również funkcję P2P, która wyklucza konieczność stosowania zewnętrznego adresu IP. Wystarczy, że użytkownik zeskanuje kod QR aby uzyskać zdalny podgląd z poziomu telefonu lub tabletu. Jest to wyjątkowo wygodny sposób na zestawianie zdalnego połączenia, który nie wymaga praktycznie żadnej konfiguracji.

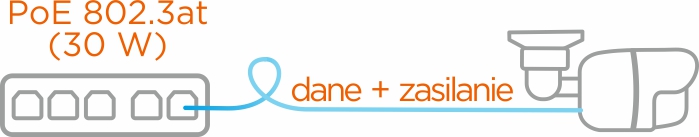

PoE 802.3at
Alternatywny sposób zasilania
Kamera wspiera technologię Power over Ethernet, która umożliwia transmisję danych i energii elektrycznej po tym samym kablu UTP. Dzięki niej zasilanie kamery można zrealizować bezpośrednio z poziomu switcha PoE+ - przykładowo z poziomu switcha wbudowanego do rejestratora NVR serii "P".
Do największych zalet technologii Power over Ethernet można zaliczyć:
- Zwiększa elastyczność instalacji i umożliwia montaż kamer w miejscach, do których nie da się doprowadzić standardowych zasilaczy
- Zmniejsza liczbę przewodów niezbędnych do prawidłowej instalacji, co może przyspieszyć montaż i zmniejszyć jego koszty
- Nie wymaga żadnej konfiguracji - po podłączeniu kamery do switcha PoE, ten automatycznie ją zasili
Funkcje inteligentnej analizy obrazu
Zaawansowane scenariusze nagrywania
Kamera obsługuje również funkcje inteligentnej analizy obrazu, dzięki którym możliwe jest tworzenie zaawansowanych scenariuszy nagrywania. Funkcje analityczne znacznie poprawiają możliwości nadzoru systemu, przez jego lepsze dopasowanie do wymagań klienta i specyfiki samego obiektu. Do obsługiwanych funkcji inteligentnej analizy można zaliczyć:
- Przekroczenie wirtualnej, definiowanej przez użytkownika linii
- Wtargnięcie intruza do zdefiniowanej przez użytkownika strefy
- Wykrycie pozostawionego / zaginionego obiektu
- Detekcja twarzy
Przykładowym zastosowaniem inteligentnej analizy może być zwiększenie ilości klatek, gdy ktoś wejdzie do zastrzeżonej strefy. Oszczędzane jest w ten sposób miejsce na dyskach twardych, a nagrania z czasu obecności intruza są najwyższej jakości.

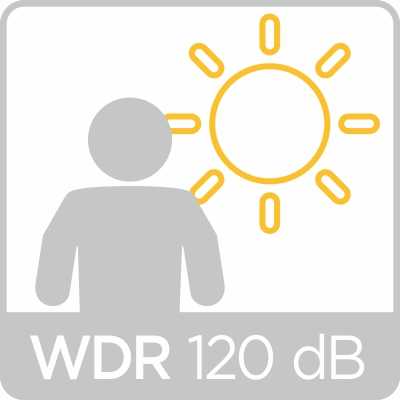

WDR 120 dB
Skuteczna obserwacja silnie kontrastowej sceny
Dużą zaletą kamery BCS-V-TI236IR5 jest sprzętowa realizacja funkcji szerokiego zakresu dynamiki WDR 120 dB. Zapewnia ona dużą rozpiętość tonalną, umożliwiając obserwację planu na którym znajdują się jednocześnie jasne i ciemne obiekty. Dzięki funkcji WDR kamera może skutecznie obserwować obiekty umieszczone na bardzo jasnym tle lub obiekty znajdujące się w cieniu, gdy reszta plany jest dobrze oświetlona.
Przykładowo kamerę z WDR 120 dB można zamontować we wnętrzu pomieszczenia i zwrócić w stronę przeszklonego wejścia. Nawet podczas słonecznych dni, twarze osób wchodzących do obiektu nie będą zaciemnione i ich identyfikacja będzie możliwa.
Podstawowe funkcje kamery BCS-V-TI236IR5:
- Dzień/noc - Dostosowuje pracę kamery w zależności od pory dnia, tak aby zachować jak najlepszą jakość obrazu w dzień oraz jak najwyższą czułość w nocy przy słabym oświetleniu
- NR (3D DNR) - Cyfrowa redukcja szumów, poprawiająca ogólną jakość obrazu w warunkach słabego oświetlenia. Umożliwia również osiągnięcie wyższego stopnia kompresji obrazu
- AGC - Automatycznie wzmacnia sygnał wyjściowy, w przypadku spadku natężenia oświetlenia
- AWB - Automatyczny balans bieli, umożliwiający wierne odwzorowanie kolorów
- AES - Automatycznie reguluje czas naświetlania przetwornika, w zależności od panujących warunków oświetlenia
- BLC - Kompensacja światła tła, umożliwia skuteczną obserwację obiektów na silnie oświetlonym tle
- ROI - Poprawia jakości wskazanego przez użytkownika fragmentu obrazu. Dzięki niej możliwa jest realizacja "ekonomicznego" sposobu nagrywania
- HLC - Kompensacja światła reflektorów, zwiększa prawdopodobieństwo np. poprawnej detekcji tablic rejestracyjnych w warunkach nocnych, gdy światła samochodu są włączone
- Strefy prywatności - Programowalne stery, umożliwiające zamaskowanie obszarów obrazu, które nie powinny być obserwowane
Oświetlacz i mechaniczny filtr podczerwieni
Skuteczna praca w każdych warunkach oświetlenia

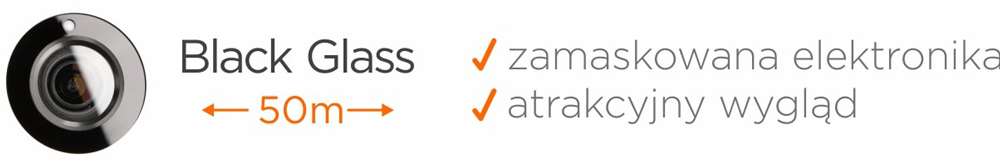

Kamera jest wyposażona w mocny oświetlacz podczerwieni typu Black Glass, o skutecznym zasięgu wynoszącym 50 m. Dzięki niemu może ona poprawnie pracować w nocy, w warunkach słabego oświetlenia a nawet całkowitej ciemności. Oświetlacz uruchamia się automatycznie gdy natężenie światła dziennego spadnie poniżej pewnego poziomu i uruchomi się tryb nocny.
Kamera jest również wyposażona w mechaniczny, przesuwny filtr podczerwieni (ICR). W trybie dziennym jest on aktywny i odbija znaczną część promieniowania podczerwonego. Dzięki czemu generowany obraz zachowuje wysoką jakość i naturalne kolory. Kiedy kamera przełącza się w tryb nocny, filtr zostaje automatycznie ściągnięty z przetwornika. Poprawiają się parametry czułości i możliwa jest praca przy sztucznym oświetleniu IR (jednak kosztem ogólnej jakości obrazu).

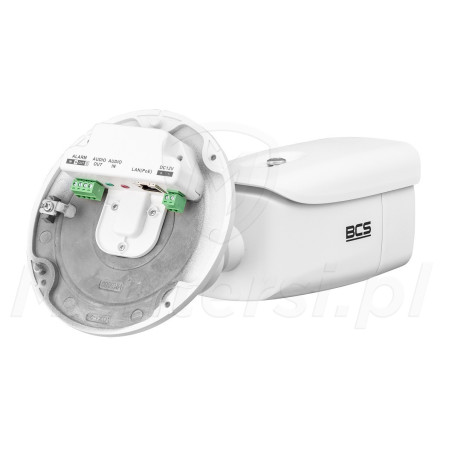

Wejście / wyjście alarmowe
Integracja z urządzeniami innych systemów
Dodatkową zaletą kamery są wbudowane 1 wejście i 1 wyjście alarmowe. Służą one do integracji z urządzeniami systemu alarmowego, kontroli dostępu lub automatyki domowej, umożliwiając realizację zaawansowanych funkcji sterowania:
- Wejście alarmowe - umożliwia podłączenie takich urządzeń jak czujka ruchu, kontaktron lub fotokomórka. Po naruszeniu wejścia aktywuje się wcześniej zaprogramowana funkcja - przykładowo zwiększa się rozdzielczość obrazu i liczba rejestrowanych klatek
- Wyjście alarmowe - umożliwia podłączenie do kamery zewnętrznego sygnalizatora, centrali alarmowej, itp. Można je również wykorzystać do realizacji funkcji automatycznego sterowania, takiej jak np. załączanie oświetlenia

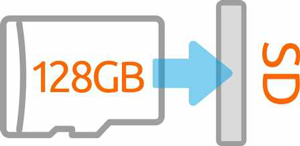

Gniazdo na kartę microSD
Lokalna archiwizacja nagrań
Kamera posiada również gniazdo na kartę microSD, o maksymalnej pojemności 128 GB. Karta służy jako zapasowe miejsce pamięci, które można wykorzystać do tworzenia lokalnych kopii nagrań. Dodatkowo kamera z zastosowaną kartą może pracować w pełni autonomiczne, tworząc miniaturowy system monitoringu. W takim systemie wszystkie nagrania są zapisywane na karcie i jest on obsługiwany z poziomy przeglądarki internetowej.
Należy pamiętać, że karty microSD maja ograniczoną liczbę zapisów. Przy nagrywaniu ciągłym, nawet najwyższej jakości karta przestanie działać po stosunkowo krótkim okresie.

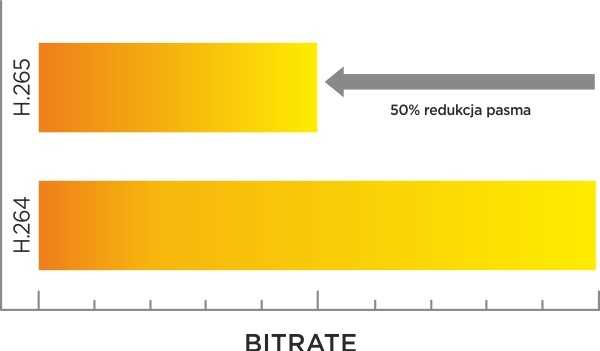

Kompresja H.265 i potrójny strumień kodowania
Skuteczny zdalny podgląd i wysoka jakość nagrań jednocześnie
Kamera korzysta z zaawansowanej kompresji obrazu H.265, będącej następcą popularnej w systemach CCTV kompresji H.264. Nowa wersja umożliwia nawet dwukrotnie mocniejszą kompresję danych, przy praktycznie niezmniejszonej jakości obrazu. Dzięki czemu możliwa jest archiwizacja nagrań z dłuższego okresu i dodatkowo zmniejszają się wymagania dotyczące przepustowości łącza internetowego. Obsługiwane kompresje obrazu:
- H.265+
- H.265
- H.264+
- H.264
Kamerę można w dowolnym momencie przełączyć w kompresję H.264 i podłączyć do rejestratora, który nie obsługuje H.265.
Kamera obsługuje również 3 strumienie kodowania, z których każdy może być niezależnie konfigurowany przez użytkownika. Dzięki nim możliwe jest ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o niższych parametrach do zdalnego podglądu. Prędkość transmisji dla poszczególnych strumieni:
- Strumień główny - 25 kl/s @ 1920 x 1080 / 1280 x 960 / 1280 x 720
- Strumień drugi - 25 kls @ 640 x 480 / 640 x 360 / 320 x 240
- Strumień trzeci - 25 kl/s @ 1920 x 1080 / 1280 x 720 / 640 x 360 / 352 x 240
Obudowa IP66
Odporna na wpływ czynników pogodowych
Model BCS-V-TI236IR5 umieszczono w szczelnej obudowie zewnętrznej, która zapewnia niemal całkowitą odporność na wpływ czynników atmosferycznych. Dzięki niej kamera może bezawaryjnie pracować na zewnątrz, niezależnie od panujących warunków pogodowych. Obudowa w klasie szczelności IP66 gwarantuje ochronę przed:
- Zapyleniem i dostaniem się do wnętrza kamery drobnych zabrudzeń
- Opadami atmosferycznymi i wodą bryzgającą ze wszystkich stron
- Skrajnie niskimi i wysokimi temperaturami z zakresu -30...+60 °C
