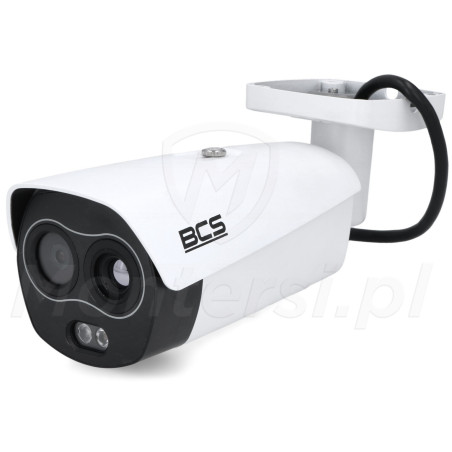

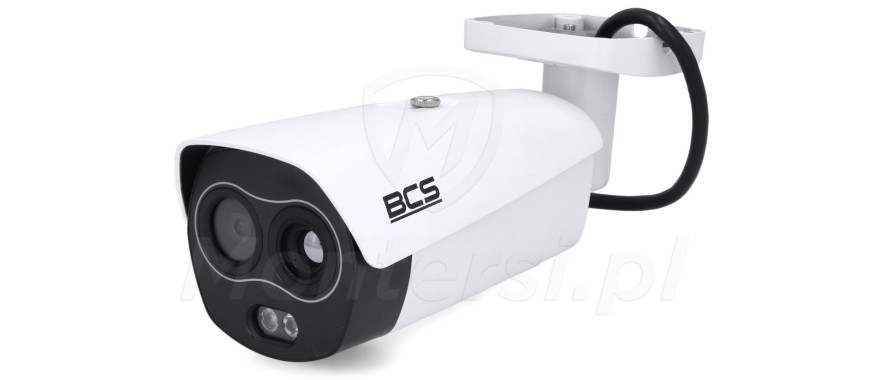

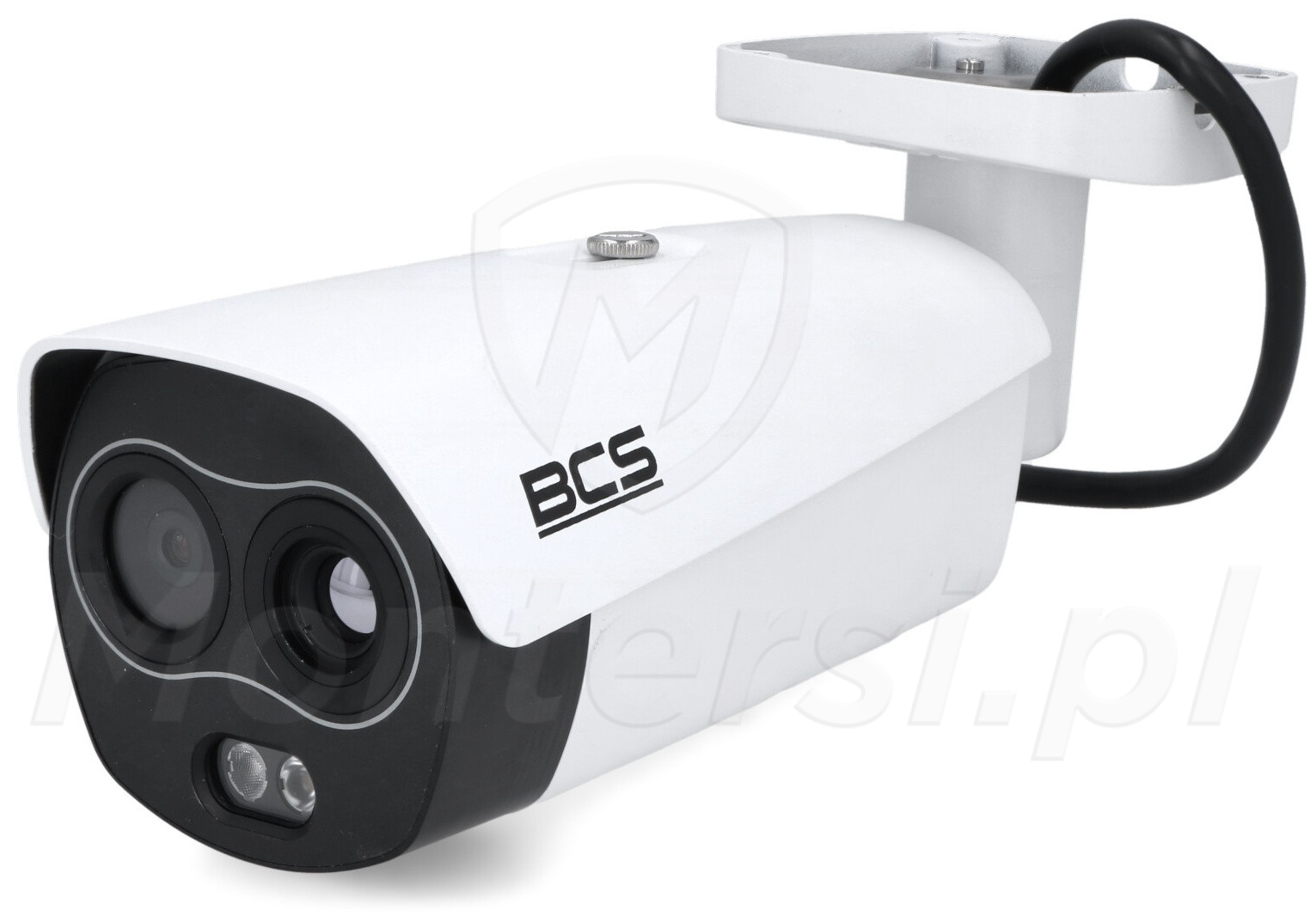

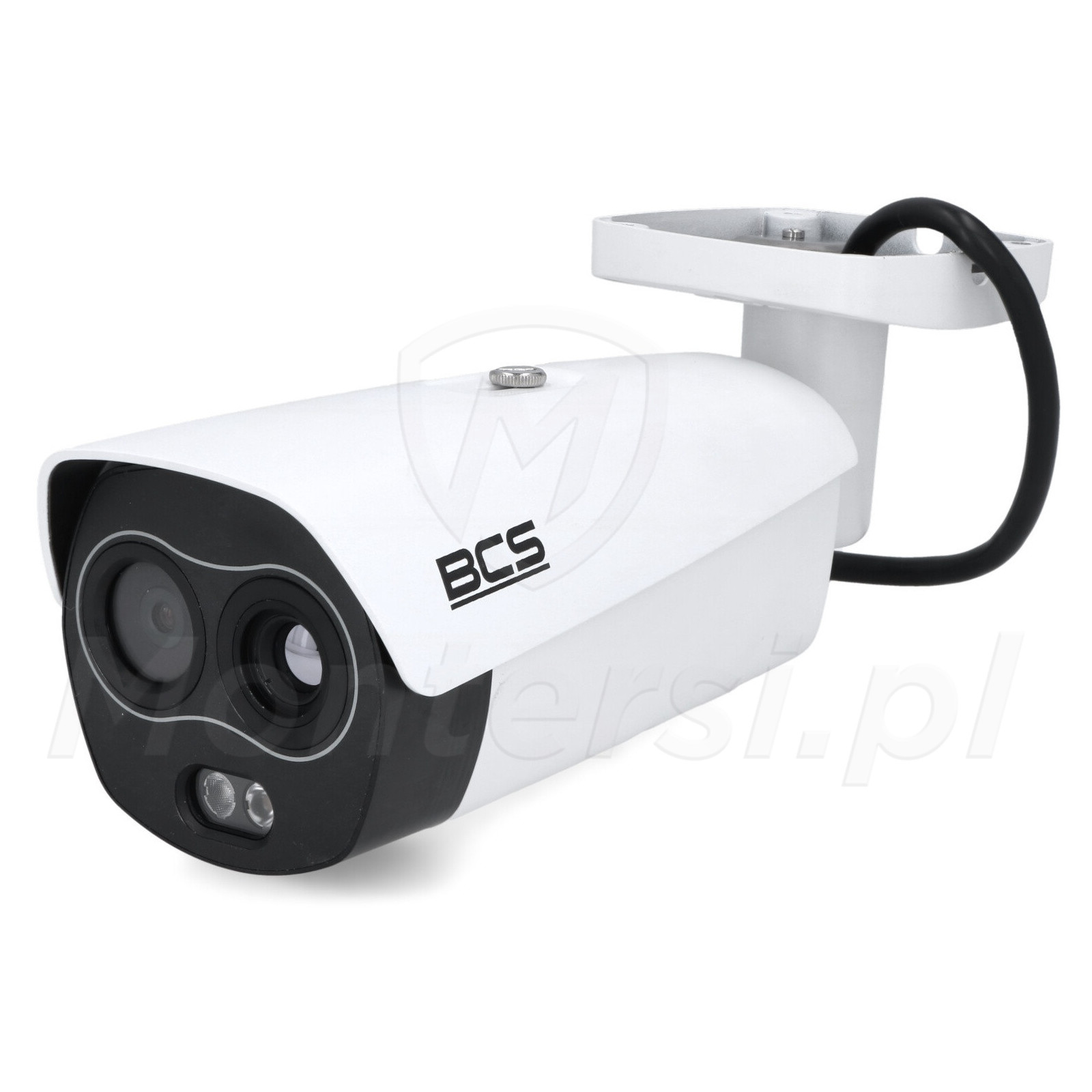

BCS-TIP5240813-IR-TTW - Tubowa kamera bispektralna do pomiaru temperatury ciała

Elementy kamery termowizyjnej:

Sensor mikrobolometryczny

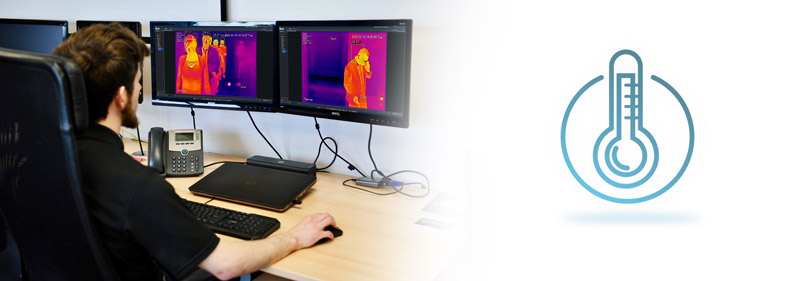

Dokładny pomiar temperatury ludzkiego ciała

Kamerę termowizyjną zbudowano w oparciu o wysokiej jakości sensor mikrobolometryczny z aktywnym materiałem pochłaniającym w postaci tlenku wanadu (VOx). Nie wymaga on schładzania do niskiej temperatury podczas pracy ciągłej i cechuje się wysoką czułością termalną < 40 mK @ f/1.0.

W konsekwencji czego kamera może mierzyć temperaturę w zakresie +30...+45 °C, z wysoką dokładnością. Po odpowiedniej kalibracji kamery, dokładność pomiaru temperatury mieści się w granicach + / - 0.3 °C. Do pozostały cech zastosowanego sensora mikrobolometrycznego można zaliczyć:

• Charakterystyka widmowa: 8 ~ 14 um
• Liczba efektywnych pikseli: 400 x 300
• Wielkość piksela: 17 um
• Ilość presetów pomiaru: 12

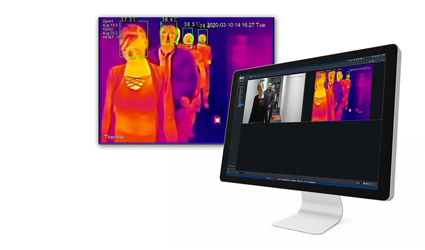

Obiektyw 13 mm (kamera termowizyjna)

Skuteczna obserwacja wąskiego przejścia

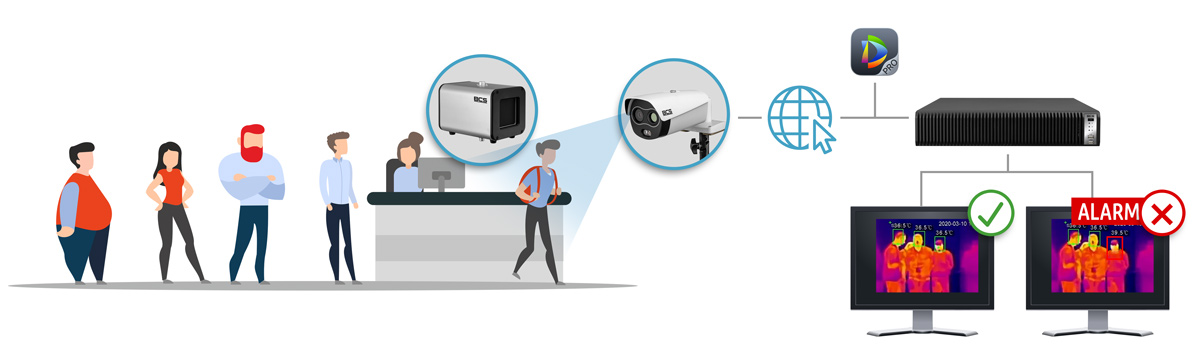

Kamera termowizyjna posiada wbudowany stałoogniskowy obiektyw, o szerokości 13 mm. Zapewnia on kąt widzenia 30° w poziomie i 22.6o w pionie, przez co zestaw sprawdza się świetnie do np. pomiaru temperatury ludzi wchodzących do budynku, przechodzących przez korytarz, itp.

18 palet kolorów

Możliwość dostosowania obrazu termowizyjnego do preferencji użytkownika

Sporą zaletą kamery jest możliwość wyboru jednej z osiemnastu palet kolorów do pomiaru temperatury. Dzięki czemu wyświetlany obraz może zostać precyzyjnie dopasowany do preferencji i wymagań użytkownika. Odpowiednio dobrana paleta kolorów może znacznie ułatwi prowadzenie obserwacji i pomiar temperatury obiektu.

Obszary pomiaru temperatury

Precyzyjny pomiar temperatury w wybranych miejscach

Dodatkową zaletą kamery jest możliwość swobodnego definiowania obszarów do pomiaru temperatury. Definiowanie obszarów pomiaru temperatury umożliwia precyzyjne dostosowanie kamery, do spełnianej przez nią funkcji w systemie. Przykładowo, kamerę można skonfigurować tak, że gdy w wyznaczonym obszarze temperatura przekroczy wyznaczony poziom, załączy się wyjście alarmowe. Kamera udostępnia 3 definiowane obszary:

• Punkt - pomiar temperatury w zaznaczonym punkcie
• Linia - pomiar minimalnej, maksymalnej i średniej temperatury na zaznaczonej linii
• Obszar - pomiar minimalnej, maksymalnej i średniej temperatury w zaznaczonym obszarze

Elementy kamery wideo:

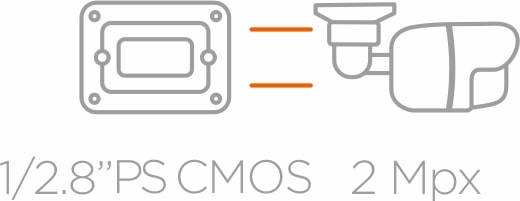

Przetwornik 1/2.8" CMOS

Szczegółowy obraz w rozdzielczości 1920 x 1080

Do budowy kamery wideo wykorzystano standardowy, dobrej jakości przetwornik obrazu 1/2.8" CMOS. Dzięki niemu jest ona w stanie wygenerować płynny i szczegółowy materiał wideo, w maksymalnej rozdzielczości 1080p (max. 25 kl/s @ 2 Mpx). Obraz w rozdzielczości 1920 x 1080 zapewnia szczegółowość, która w zupełności wystarcza w większości obiektów. Dodatkowo materiał wideo 1080p nie wymaga dużej przepustowości łącza internetowego i nie zajmuje dużo przestrzeni dyskowej.

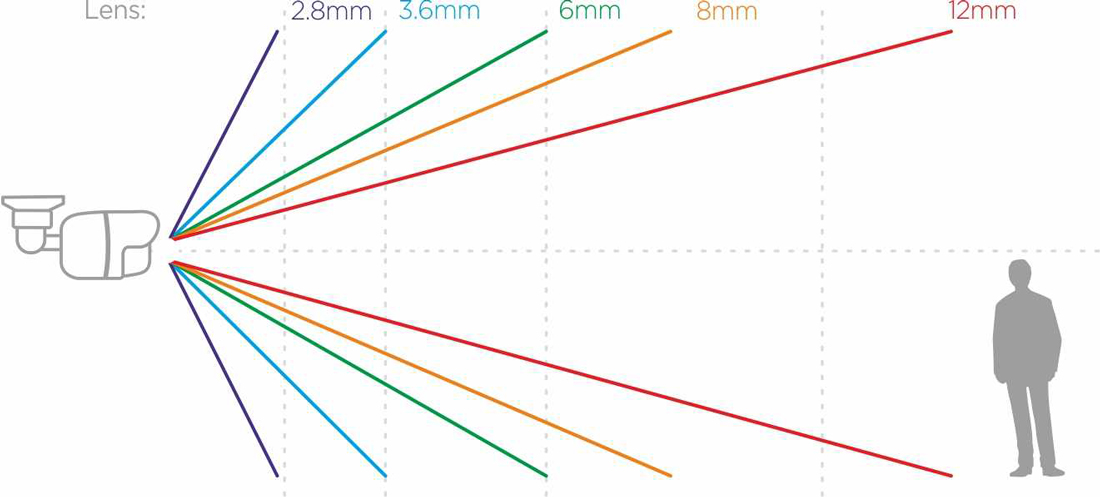

Obiektyw 8 mm (kamera wizyjna)

Dedykowana do obserwacji wejścia lub korytarza

Kamera wizyjna posiada wbudowany stałoognisokwy obiektyw o szerokości 8 mm (F1.9). Zapewnia on kąt widzenia 40° w poziomie i 22° w pionie, dzięki czemu kamera sprawdza się świetnie np. w roli "obserwatora" korytarza lub wejścia do budynku.

Funkcja WDR 120 dB

Skuteczna obserwacja kontrastowej sceny

Kolejną zaletą kamery jest sprzętowa realizacja funkcji szerokiego zakresu dynamiki (WDR 120 dB). Zapewnia ona dużą rozpiętość tonalną obserwowanej sceny, umożliwiając obserwację planu na którym znajdują się jednocześnie jasne i ciemne obiekty. Dzięki funkcji WDR kamera może skutecznie obserwować obiekty umieszczone na bardzo jasnym tle lub obiekty znajdujące się w cieniu, gdy reszta plany jest dobrze oświetlona.

Przykładowo kamerę z WDR 120 dB można zamontować we wnętrzu pomieszczenia i zwrócić w stronę przeszklonego wejścia. Nawet podczas słonecznych dni, twarze osób wchodzących do obiektu nie są zaciemnione, co znacznie ułatwia ich identyfikację.

Podstawowe funkcje kamery BCS-TIP5240813-IR-TTW:

• Dzień/noc - dostosowuje pracę kamery w zależności od pory dnia, tak aby zachować jak najlepszą jakość obrazu w dzień oraz jak najwyższą czułość w nocy przy słabym oświetleniu
• DNR - cyfrowa redukcja szumów, poprawiająca ogólną jakość obrazu w warunkach słabego oświetlenia. Umożliwia również osiągnięcie wyższego stopnia kompresji obrazu
• AGC - automatycznie wzmacnia sygnał wyjściowy, w przypadku spadku natężenia oświetlenia
• BLC - kompensacja światła tła, umożliwia skuteczną obserwację obiektów na silnie oświetlonym tle
• HLC - kompensacja światła reflektorów, zwiększa prawdopodobieństwo np. poprawnej detekcji tablic rejestracyjnych w warunkach nocnych, gdy światła samochodu są włączone
• ROI - poprawia jakości wskazanego przez użytkownika fragmentu obrazu. Dzięki niej możliwa jest realizacja "ekonomicznego" sposobu nagrywania
• Defog - redukuje zakłócenia wywołana wpływem mgły, opadów atmosferycznych, itp.
• Strefy prywatności - programowalne stery, umożliwiające zamaskowanie obszarów obrazu, które nie powinny być obserwowane

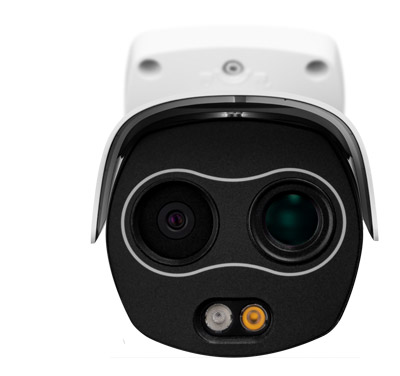

Oświetlacz i mechaniczny filtr podczerwieni

Skuteczna praca w każdych warunkach oświetlenia

Kamera posiada wbudowany oświetlacz podczerwieni, o skutecznym zasięgu świecenia dochodzącym do 35 m. Dzięki niemu może ona prowadzić poprawną obserwację w nocny, w warunkach słabego oświetlenia, a nawet całkowitej ciemności. Oświetlacz uruchamia się automatycznie, gdy natężenie światła dziennego spadnie poniżej pewnego poziomu i kamera przełączy się w tryb nocny.
Kamera jest również wyposażona w mechaniczny, przesuwny filtr podczerwieni (ICR). W trybie dziennym jest on aktywny i odbija znaczną część promieniowania IR. Dzięki czemu generowany obraz zachowuje naturalne kolory i wysoką jakość. Kiedy kamera przełącza się w tryb nocny, filtr zostaje automatycznie ściągnięty z przetwornika. Poprawiają się parametry czułości i możliwa jest praca przy sztucznym oświetleniu IR.

Elementy wspólne:

Fast ethernet

Możliwość zdalnej obsługi kamery

Kamera posiada wbudowany standardowy interfejs sieciowy fast ethernet (10 / 100 Mb/s), dzięki któremu można nawiązać z nią zdalne połączenie. Pracujący zdalnie użytkownik może np. podglądać obraz z kamery "na żywo" lub zmieniać jej parametry pracy (jeżeli posiada uprawnienia administratora). Dostępna funkcjonalność podczas pracy zdalnej zależy od sposobu zestawienia połączenia, które można zrealizować przy pomocy:

• Przeglądarki internetowej, z poziomu której użytkownik ma dostęp do pełnej funkcjonalności i może swobodnie konfigurować parametry pracy kamery
• Dedykowanego oprogramowania BCS Manager, służącego do budowy zaawansowanego centrum zarządzania systemem monitoringu z poziomu komputera
• Aplikacji na urządzenia mobilne (iOS / Android), która daje dostęp do podstawowej funkcjonalności

Do cech charakterystycznych oprogramowania BCS Manager można zaliczyć:

• Obsługę do 1000 połączeń
• Podgląd na żywo 256 kanałów (max. 64 okna na karcie)
• Tworzenie schematów alarmowych
• Synchroniczne odtwarzanie nagrań z max. 36 kamer jednocześnie (zdalnie i lokalnie)
• Zdalną konfiguracja urządzeń, tworzenie grup urządzeń i zarządzanie nimi
• Sterowanie kamerami PTZ
• Obsługę audio
• Obsługę TV WALL

Dodatkową zaletą kamery jest wsparcie sieciowego standardu ONVIF. Dzięki niemu może ona współpracować z rejestratorami innych producentów, które również wspierają ten standard.

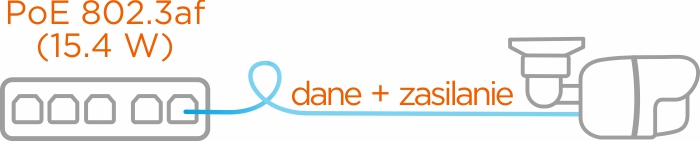

PoE 802.3af

Alternatywny sposób zasilania

Dodatkową zaletą kamery jest wsparcie technologii Power over Ethernet, która umożliwia transmisję energii elektrycznej po kablu UTP. Dzięki niej zasilanie kamery można zrealizować bezpośrednio z poziomu switcha PoE - przykładowo z poziomu switcha wbudowanego do rejestratora NVR serii "P". Do największych zalet technologii Power over Ethernet można zaliczyć:

• Zwiększa elastyczność instalacji i umożliwia montaż kamer w miejscach, do których nie da się doprowadzić standardowych zasilaczy
• Zmniejsza liczbę przewodów niezbędnych do prawidłowej instalacji, co może przyspieszyć montaż i zmniejszyć jego koszty
• Nie wymaga żadnej konfiguracji - po podłączeniu kamery do switcha PoE, ten automatycznie ją zasili

Wejścia / wyjścia alarmowe

Współpraca z urządzeniami innych systemów

Dodatkową zaletą kamery BCS-TIP5240813-IR-TTW są wbudowane 2 wejścia i 2 wyjścia alarmowe. Dzięki nim możliwa jest integracja z urządzeniami systemu alarmowego, kontroli dostępu lub automatyki domowej i realizacja zaawansowanych funkcji sterowania:

• Wejście alarmowe - umożliwia podłączenie takich urządzeń jak czujka ruchu, kontaktron lub fotokomórka. Po naruszeniu wejścia aktywuje się wcześniej zaprogramowana funkcja - przykładowo zwiększa się liczba generowanych klatek
• Wyjście alarmowe - umożliwia podłączenie do kamery zewnętrznego sygnalizatora, centrali alarmowej, itp. Można je również wykorzystać do realizacji funkcji automatycznego sterowania, takiej jak np. załączanie oświetlenia

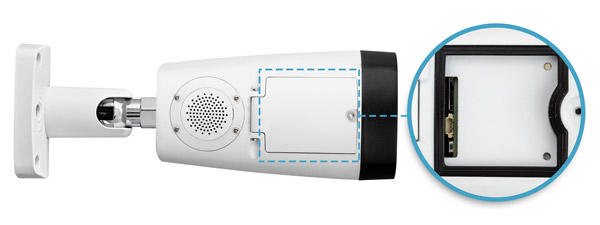

Gniazdo na kartę microSD

Lokalna archiwizacja nagrań

Kamera posiada wbudowane gniazdo na kartę pamięci microSD, o maksymalnej pojemności 256 GB. Karta służy jako zapasowe miejsce pamięci, które można wykorzystać do tworzenia lokalnych kopii nagrań. Dodatkowo kamera z zastosowaną kartą może pracować w pełni autonomiczne, tworząc miniaturowy system monitoringu. W takim systemie wszystkie nagrania są zapisywane na karcie i jest on obsługiwany z poziomy przeglądarki internetowej.

Należy pamiętać, że karty microSD maja ograniczoną liczbę zapisów. Przy nagrywaniu ciągłym, nawet najwyższej jakości karta przestanie działać po stosunkowo krótkim okresie.

Kompresja H.265 i podwójny strumień kodowania

Skuteczny zdalny podgląd i wysoka jakość nagrań jednocześnie

Dużą zaletą kamery jest obsługa zaawansowanej kompresji obrazu H.265. Wykorzystuje ona udoskonalony algorytm H.264, który umożliwia nawet dwukrotnie mocniejszą kompresję, przy praktycznie niezmienionej jakości obrazu. W konsekwencji czego możliwa jest archiwizacja nagrań z jeszcze dłuższego okresu i zmniejszają się wymagania dotyczące przepustowości łącza podczas pracy zdalnej.

Kamerę można w dowolnym momencie przełączyć na kompresję H.264 i podłączyć do rejestratora, który nie obsługuje kompresji H.265.

Rejestrator obsługuje również 2 niezależne strumienie kodowania, z których każdy może być swobodnie konfigurowany przez użytkownika. Dzięki nim możliwe jest jednoczesne ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o znacznie niższych parametrach do zdalnego podglądu. Rozdzielczości obrazu dla poszczególnych strumieni:

• Strumień główny (termowizyjna): 1280 x 1024 / 1024 x 768 / 640 x 480 / 256 x 192
• Strumień główny (wideo): 1920 x 1080 / 1280 x 720 / 704 x 576
• Strumień drugi (termowizyjna): 640 x 512 / 256 x 192
• Strumień drugi (wideo): @ 704 x 576 / 352 x 288

Obudowa IP67

Bezawaryjna praca w warunkach zewnętrznych

Kamerę umieszczono w szczelnej obudowie zewnętrznej IP67, która zapewnia niemal całkowitą odporność na wpływ czynników pogodowych. Dzięki niej kamera może pracować bezawaryjnie na zewnątrz, praktycznie niezależnie od panujących warunków atmosferycznych.

Obudowa IP67 zapewnia ochronę przed zapyleniem i dostaniem się do jej wnętrza drobnych zabrudzeń, które mogłyby uszkodzić kamerę. Zapewnia ona również ochronę przed opadami deszczu, śniegu lub gradu i wodą bryzgającą ze wszystkich stron.
