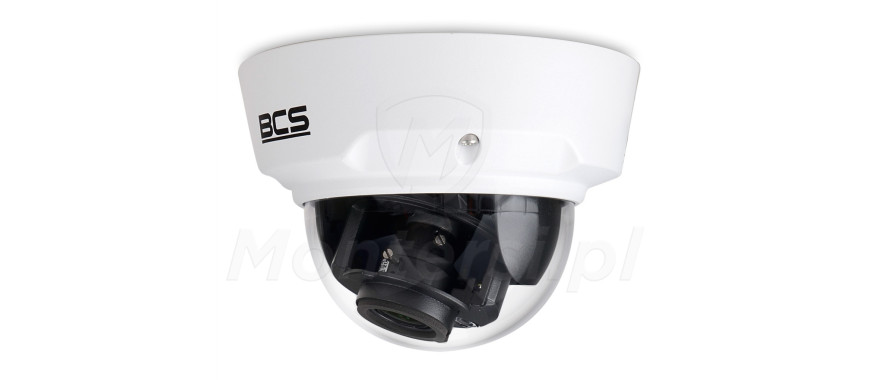

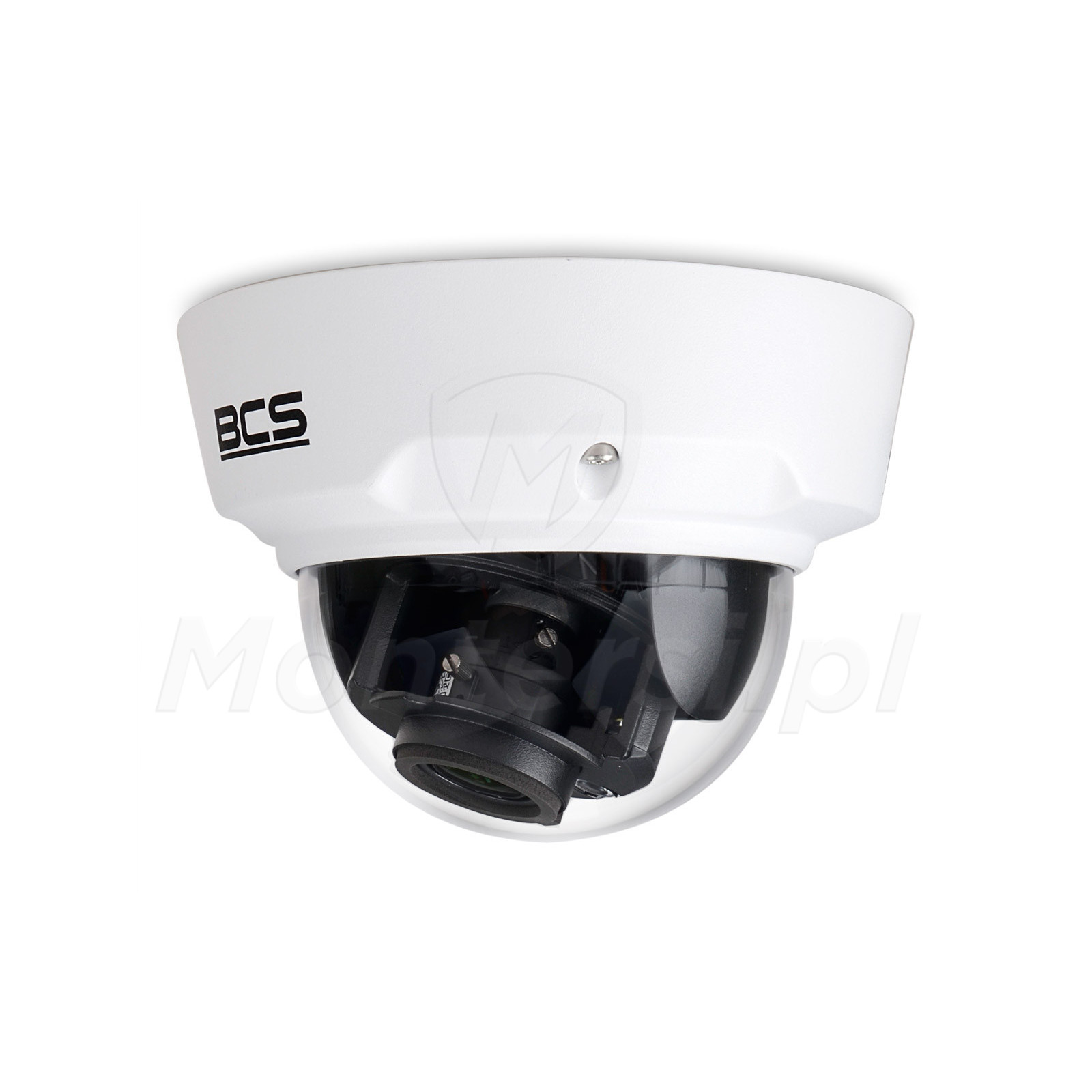

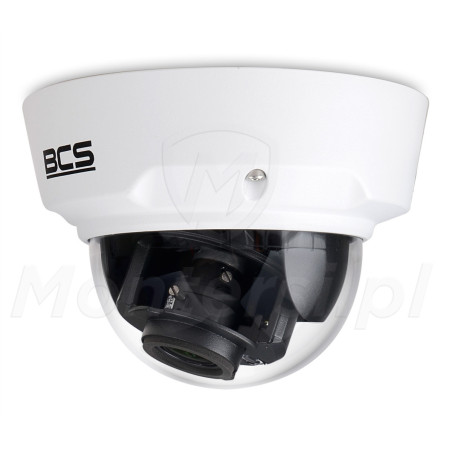

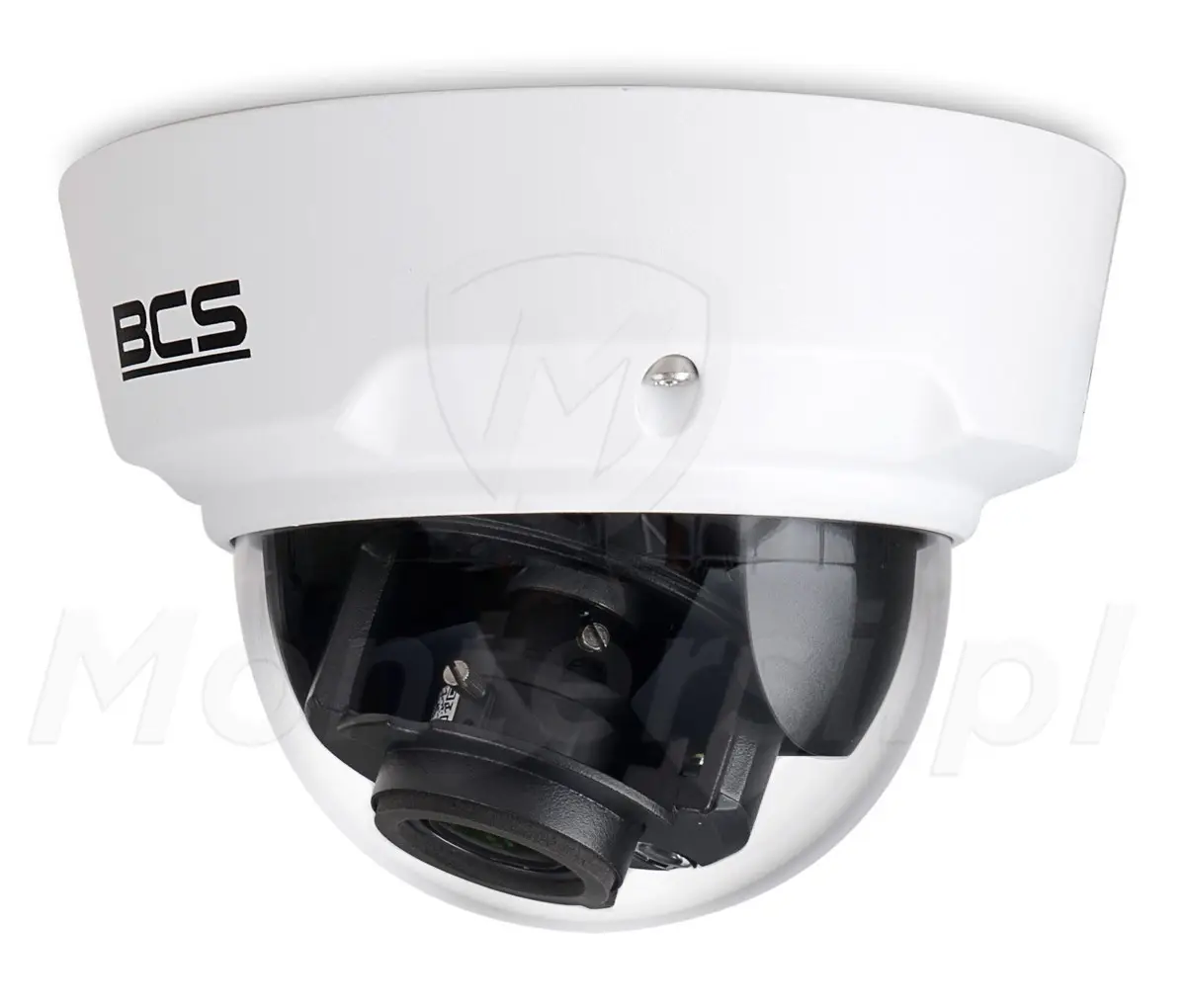

BCS-P-DIP54VSR4-Ai1 - Kopułkowa kamera IP 4Mpx, WDR, PoE, SD, motozoom

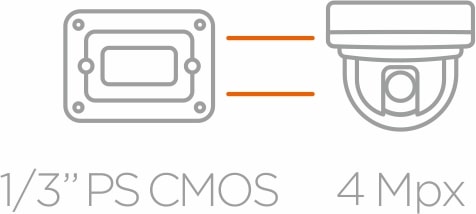

Przetwornik 1/3" PS CMOS STARLIGHT

Szczegółowy obraz w rozdzielczości 4 Mpx i wysoka czułość

Do budowy kamery BCS-P-DIP54VSR4-Ai1 wykorzystano wysokiej jakości przetwornik obrazu 1/3" progressive scan CMOS STARLIGHT. Dzięki niemu jest ona w stanie wygenerować płynny i szczegółowy materiał wideo, w maksymalnej rozdzielczości 2688 x 1520 (max. 30 kl/s @ 4 Mpx). Obraz w rozdzielczości 4 Mpx umożliwia wykonanie efektywnego zbliżenia cyfrowego i prawidłowo odwzorowuje nawet bardzo drobne detale obserwowanego planu. Dzięki czemu kamera sprawdza się świetnie w systemach, w których wysoka jakość obrazu jest kluczowa. Można ją z powodzeniem stosować w obiektach handlowych, obiektach przemysłowych lub obiektach użytku publicznego.

Dodatkową zaletą przetwornika STARLIGHT jest bardzo wysoka czułość. Dzięki niej kamera może rejestrować przejrzysty i kolorowy obraz, nawet w warunkach bardzo słabego oświetlenia. Minimalna czułość dla obrazu kolorowego wynosi jedynie 0.002 lux (F1.2, AGC wł.).

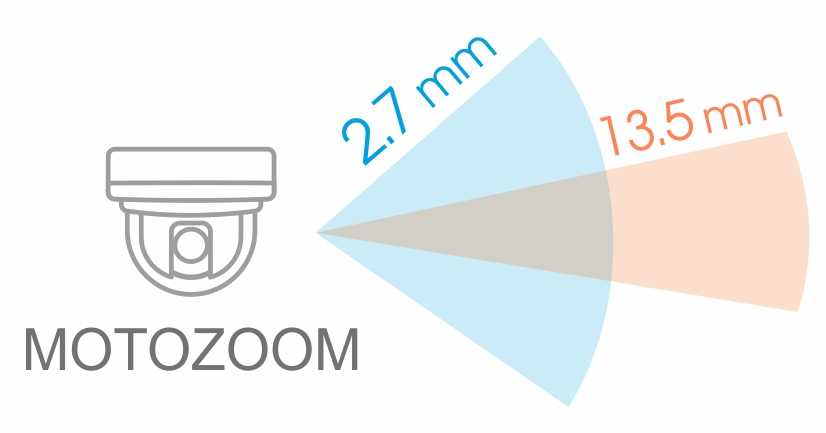

Obiektyw MOTOZOOM 2.7 - 13.5 mm

Swobodna regulacja zbliżenia i kąta widzenia

Kamera jest również wyposażona w zmiennoogniskowy obiektyw typu MOTOZOOM 2.7 - 13.5 mm (F1.2). Umożliwia on swobodną regulację zbliżenia i kąta widzenia, dzięki którym kamera jest uniwersalna. Przykładowo można ją wykorzystać do realizacji funkcji podglądu ogólnego lub obserwacji konkretnego, stosunkowo bliskiego kadru. Dodatkową zaletą zmiennoogniskowego obiektywu jest duża swoboda w wyborze miejsca montażu kamery. Praktycznie niezależnie od miejsca zamocowania, można tak dobrać obserwowany kadr, aby kamera spełniała swoją funkcję w systemie. Kąt widzenia kamery może być swobodnie regulowany w zakresie:

• 98.3° ~ 31.4° w poziomie
• 54.8° ~ 18.6° w pionie

Cechą charakterystyczną obiektywu typu MOTOZOOM jest wbudowany silniczek elektryczny. Umożliwia on zdalną regulację zarówno szerokości ogniskowej, jak i ostrości kamery. Właściwość ta wyklucza konieczność wspinania się do kamery aby konfigurować parametry obiektywu. Co za tym idzie, proces montażu i regulacji kamery jest łatwiejszy i szybszy.

Interfejs sieciowy

Możliwość zdalnej obsługi kamery

Kamera posiada wbudowany WEB Server i interfejs sieciowy fast ethernet, dzięki którym można nawiązać z nią zdalne połączenie. Pracujący zdalnie użytkownik może np. podglądać obraz z kamery "na żywo" lub odtwarzać nagrania zapisane na karcie microSD. Jeżeli posiada uprawnienia administratora systemu może również zdalnie zmieniać parametry pracy kamery. Dostępna funkcjonalność podczas pracy zdalnej zależy od sposobu zestawienia połączenia, które można zrealizować przy pomocy:

• Przeglądarki internetowej, z poziomu której użytkownik ma dostęp do pełnej funkcjonalności i może swobodnie konfigurować parametry pracy kamery
• Dedykowanego oprogramowania BCS Manager, służącego do budowy zaawansowanego centrum zarządzania systemem monitoringu z poziomu komputera
• Aplikacji na urządzenia mobilne (iOS / Android), która daje dostęp do podstawowej funkcjonalności

Dedykowanym oprogramowaniem na komputer jest BCS Manager. Z jego poziomu możliwe jest sprawne zarządzanie rozbudowanym systemem monitoringu. Aplikacja udostępnia m.in:

• Obsługę do 1000 połączeń
• Podgląd na żywo 256 kanałów (max. 64 okna na karcie)
• Tworzenie schematów alarmowych
• Synchroniczne odtwarzanie nagrań z max. 36 kamer jednocześnie (zdalnie i lokalnie)
• Zdalną konfiguracja urządzeń, tworzenie grup urządzeń i zarządzanie nimi
• Sterowanie kamerami PTZ
• Obsługę audio
• Obsługę TV WALL

Kamera BCS-P-DIP54VSR4-Ai1 wspiera również sieciowy standard ONVIF (profil S / profil G / profil T). Dzięki czemu, może ona skutecznie współpracować z rejestratorami innych producentów, które również wspierają ten standard.

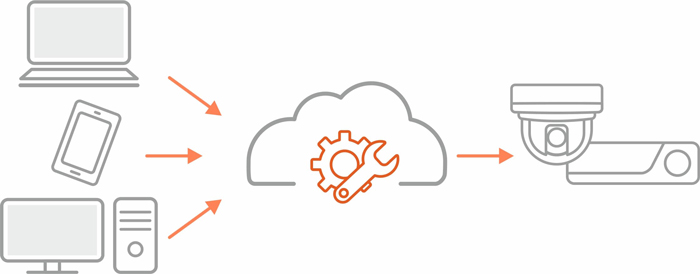

Praca w chmurze

Wygodny sposób zmiany ustawień

Dużą zaletą systemu BCS Point jest możliwość pracy w chmurze. Umożliwia ona nawiązanie zdalnego połączenia z systemem i swobodną zmianę parametrów pracy zarówno rejestratorów, jak i kamer. Cechą szczególną pracy w chmurze jest to, że instalator łącząc się z rejestratorem może nawiązać połączenie z interfejsem www kamery. Daje mu to możliwość pełnej konfiguracji, czyli tak jakby był fizycznie podłączony do sieci w której kamera pracuje. Jest to szczególnie wygodne rozwiązanie dla instalatorów, którzy nie muszą specjalnie pojawiać się na obiekcie aby zmienić ustawienia pojedynczej kamery.

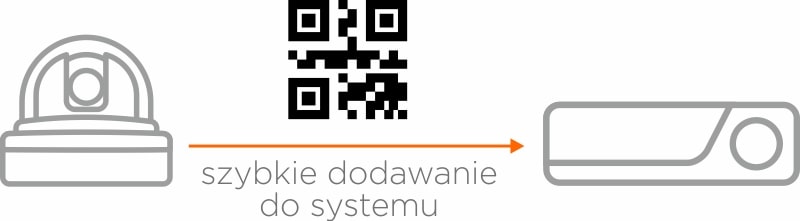

Funkcja P2P

Łatwy zdalny podgląd z poziomu urządzeń mobilnych

Kamera obsługuje również funkcję P2P, która wyklucza konieczność stosowania zewnętrznego adresu IP. Wystarczy, że użytkownik zeskanuje kod QR aby uzyskać zdalny podgląd z poziomu telefonu lub tabletu. Jest to wyjątkowo wygodny sposób na zestawianie zdalnego połączenia, który nie wymaga praktycznie żadnej konfiguracji.

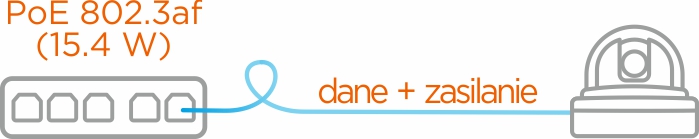

PoE 802.3af

Alternatywny sposób zasilania

Kamera wspiera technologię Power over Ethernet, która umożliwia transmisję danych i energii elektrycznej po tym samym kablu UTP. Dzięki niej zasilanie kamery można zrealizować bezpośrednio z poziomu switcha PoE - przykładowo z poziomu switcha wbudowanego do rejestratora NVR serii "P".

Do największych zalet technologii Power over Ethernet można zaliczyć:

• Zwiększa elastyczność instalacji i umożliwia montaż kamer w miejscach, do których nie da się doprowadzić standardowych zasilaczy
• Zmniejsza liczbę przewodów niezbędnych do prawidłowej instalacji, co może przyspieszyć montaż i zmniejszyć jego koszty
• Nie wymaga żadnej konfiguracji - po podłączeniu kamery do switcha PoE, ten automatycznie ją zasili

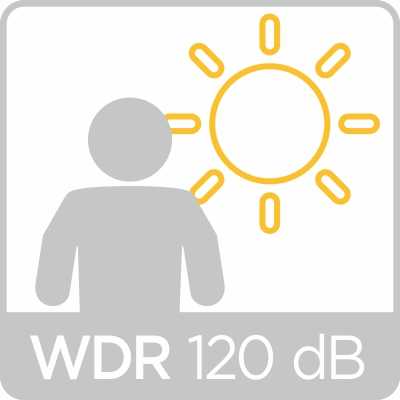

WDR 120 dB

Skuteczna obserwacja silnie kontrastowej sceny

Dużą zaletą modelu BCS-P-DIP54VSR4-Ai1 jest sprzętowa realizacja funkcji szerokiego zakresu dynamiki WDR 120 dB. Zapewnia ona dużą rozpiętość tonalną, umożliwiając obserwację planu na którym znajdują się jednocześnie jasne i ciemne obiekty. Dzięki funkcji WDR kamera może skutecznie obserwować obiekty umieszczone na bardzo jasnym tle lub obiekty znajdujące się w cieniu, gdy reszta plany jest dobrze oświetlona.

Przykładowo kamerę z WDR 120 dB można zamontować we wnętrzu pomieszczenia i zwrócić w stronę przeszklonego wejścia. Nawet podczas słonecznych dni, twarze osób wchodzących do obiektu nie będą zaciemnione i ich identyfikacja będzie możliwa.

Inteligentna analiza obrazu

Zaawansowane scenariusze nagrywania

Kamera obsługuje również funkcje inteligentnej analizy obrazu, dzięki którym możliwe jest tworzenie zaawansowanych scenariuszy nagrywania. Funkcje analityczne znacznie poprawiają możliwości nadzoru systemu, przez jego lepsze dopasowanie do wymagań klienta i specyfiki samego obiektu. Do obsługiwanych funkcji inteligentnej analizy można zaliczyć:

• Ochrona perymetryczna
• Przekroczenie wirtualnej, definiowanej przez użytkownika linii
• Wtargnięcie intruza do zdefiniowanej przez użytkownika strefy

Przykładowym zastosowaniem inteligentnej analizy może być zwiększenie ilości klatek, gdy ktoś wejdzie do zastrzeżonej strefy. Oszczędzane jest w ten sposób miejsce na dyskach twardych, a nagrania z czasu obecności intruza są najwyższej jakości.

Podstawowe funkcje kamery BCS-P-DIP54VSR4-Ai1:

• Dzień/noc - Dostosowuje pracę kamery w zależności od pory dnia, tak aby zachować jak najlepszą jakość obrazu w dzień oraz jak najwyższą czułość w nocy przy słabym oświetleniu
• NR (2D / 3D) - Redukcja szumów poprawiająca ogólną jakość obrazu w warunkach słabego oświetlenia
• AWB - Automatyczny balans bieli, umożliwiający wierne odwzorowanie kolorów
• AGC - Automatycznie wzmacnia sygnał wyjściowy, w przypadku spadku natężenia oświetlenia
• AES - Automatycznie reguluje czas naświetlania przetwornika, w zależności od panujących warunków oświetlenia
• BLC - Kompensacja światła tła, umożliwia skuteczną obserwację obiektów na silnie oświetlonym tle
• HLC - Kompensacja światła reflektorów, zwiększa prawdopodobieństwo np. poprawnej detekcji tablic rejestracyjnych w warunkach nocnych, gdy światła samochodu są włączone
• ROI - Poprawia jakości wskazanego przez użytkownika fragmentu obrazu. Dzięki niej możliwa jest realizacja "ekonomicznego" sposobu nagrywania
• Defog - Redukuje zakłócenia wywołana wpływem mgły, opadów atmosferycznych, itp.
• Strefy prywatności - Programowalne stery, umożliwiające zamaskowanie obszarów obrazu, które nie powinny być obserwowane (4 strefy)

Oświetlacz i filtr podczerwieni

Skuteczna praca w każdych warunkach oświetlenia

Kamera jest wyposażona w oświetlacz podczerwieni, o skutecznym zasięgu wynoszącym 40 m. Dzięki niemu może ona poprawnie pracować w nocy, w warunkach słabego oświetlenia a nawet całkowitej ciemności. Oświetlacz uruchamia się automatycznie gdy natężenie światła dziennego spadnie poniżej pewnego poziomu i uruchomi się tryb nocny.

Modelu BCS-P-DIP54VSR4-Ai1 posiada również wbudowany mechaniczny, przesuwny filtr podczerwieni (ICR). W trybie dziennym jest on aktywny i odbija znaczną część promieniowania podczerwonego. Dzięki czemu generowany obraz zachowuje naturalne kolory i wysoką jakość. W trybie nocnym filtr zostaje automatycznie ściągnięty z przetwornika - poprawia się czułość i możliwa jest praca przy sztucznym świetle podczerwonym, jednak kosztem ogólnej jakości.

Kieszeń na kartę microSD

Lokalna archiwizacja nagrań

Kamera posiada również gniazdo na kartę microSD, o maksymalnej pojemności 256 GB. Karta służy jako zapasowe miejsce pamięci, które można wykorzystać do tworzenia lokalnych kopii nagrań. Dodatkowo kamera z zastosowaną kartą może pracować w pełni autonomiczne, tworząc miniaturowy system monitoringu. W takim systemie wszystkie nagrania są zapisywane na karcie i jest on obsługiwany z poziomy przeglądarki internetowej.

Należy pamiętać, że karty microSD maja ograniczoną liczbę zapisów. Przy nagrywaniu ciągłym, nawet najwyższej jakości karta przestanie działać po stosunkowo krótkim okresie.

Wejścia/wyjścia alarmowe

Integracja z urządzeniami innych systemów

Dodatkową zaletą kamery są wbudowane 1 wejście i 1 wyjście alarmowe. Służą one do integracji z urządzeniami systemu alarmowego, kontroli dostępu lub automatyki domowej, umożliwiając realizację zaawansowanych funkcji sterowania:

• Wejście alarmowe - umożliwia podłączenie takich urządzeń jak czujka ruchu, kontaktron lub fotokomórka. Po naruszeniu wejścia aktywuje się wcześniej zaprogramowana funkcja - przykładowo zwiększa się rozdzielczość obrazu i liczba rejestrowanych klatek
• Wyjście alarmowe - umożliwia podłączenie do kamery zewnętrznego sygnalizatora, centrali alarmowej, itp. Można je również wykorzystać do realizacji funkcji automatycznego sterowania, takiej jak np. załączanie oświetlenia

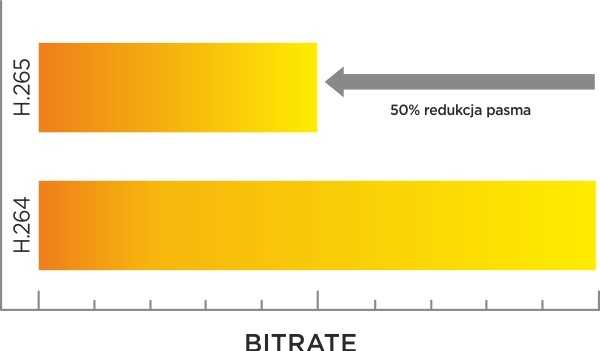

Kompresja H.265 i potrójny strumień wideo

Wysoka jakość nagrań i skuteczny zdalny podgląd

Kamera korzysta z zaawansowanej kompresji obrazu H.265, będącej następcą popularnej w systemach CCTV kompresji H.264. Nowa wersja umożliwia nawet dwukrotnie mocniejszą kompresję danych, przy praktycznie niezmniejszonej jakości obrazu. Dzięki czemu możliwa jest archiwizacja nagrań z dłuższego okresu i dodatkowo zmniejszają się wymagania dotyczące przepustowości łącza internetowego. Obsługiwane kompresje obrazu:

• H.265+
• H.265
• H.264+
• H.264
• MJPEG

Kamerę można w dowolnym momencie przełączyć w kompresję H.264 i podłączyć do rejestratora, który nie obsługuje H.265.

Kamera obsługuje również 3 strumienie kodowania, z których każdy może być niezależnie konfigurowany przez użytkownika. Dzięki nim możliwe jest ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o niższych parametrach do zdalnego podglądu. Prędkość transmisji dla poszczególnych strumieni:

• Strumień główny - 30 kl/s @ 4 Mpx / 3 Mpx / 1080p / 720p
• Strumień drugi - 30 kl/s @ 720p / D1 / 640 x 360 / 2CIF / CIF
• Strumień trzeci - 30 kl/s @ D1 / 640 x 360 / 2CIF / CIF

Szczelna i wytrzymała obudowa

Odporna na wpływ czynników pogodowych i uszkodzenia mechaniczne

Kamerę umieszczono w szczelnej obudowie zewnętrznej IP67. Zapewnia on niemal całkowitą odporność na wpływ czynników pogodowych, dzięki czemu kamera może bezawaryjnie pracować na zewnątrz. Obudowa chroni kamerę przed:

• Silnymi opadami atmosferycznymi i wodą bryzgającą ze wszystkich stron
• Dostaniem się do wnętrza kamery drobnych zabrudzeń i kurzu
• Skrajnie niskimi i wysokimi temperaturami z zakresu -30...+60 °C

Dodatkową zaletą obudowy jest znaczna odporność na uszkodzenia mechaniczne IK10. Teoretycznie nawet po bezpośrednim uderzeniu przy pomocy kamienia, pałki lub młotka, powinna nadal poprawnie pracować. Co za tym idzie, można ją użyć do realizacji monitoringu w miejscach narażonych na ataki wandali.
