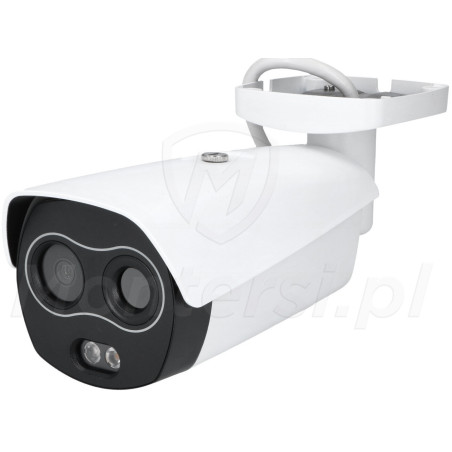

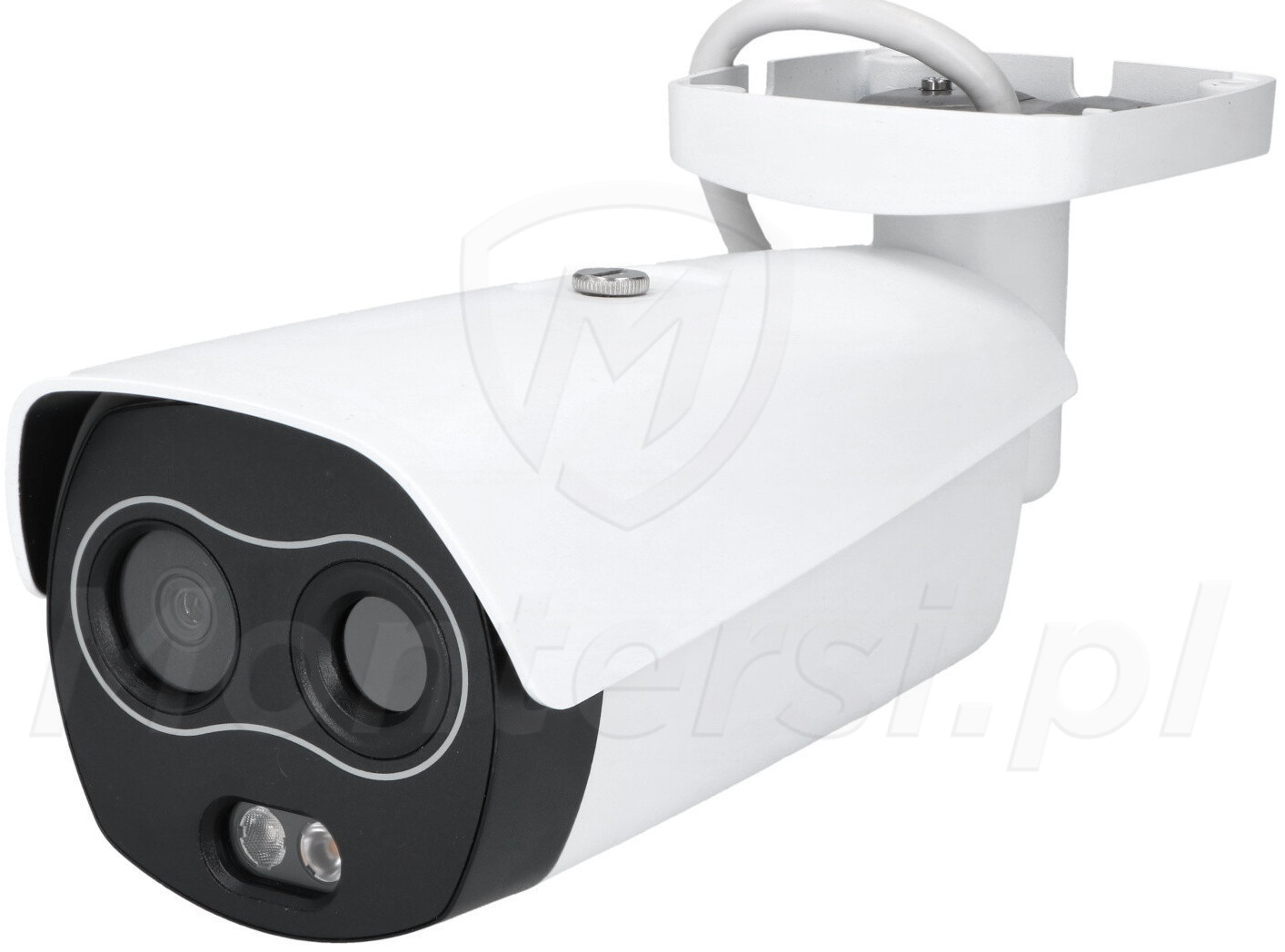

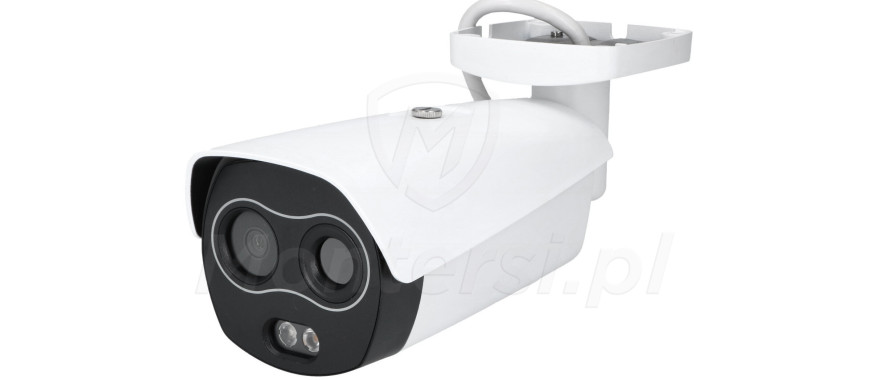

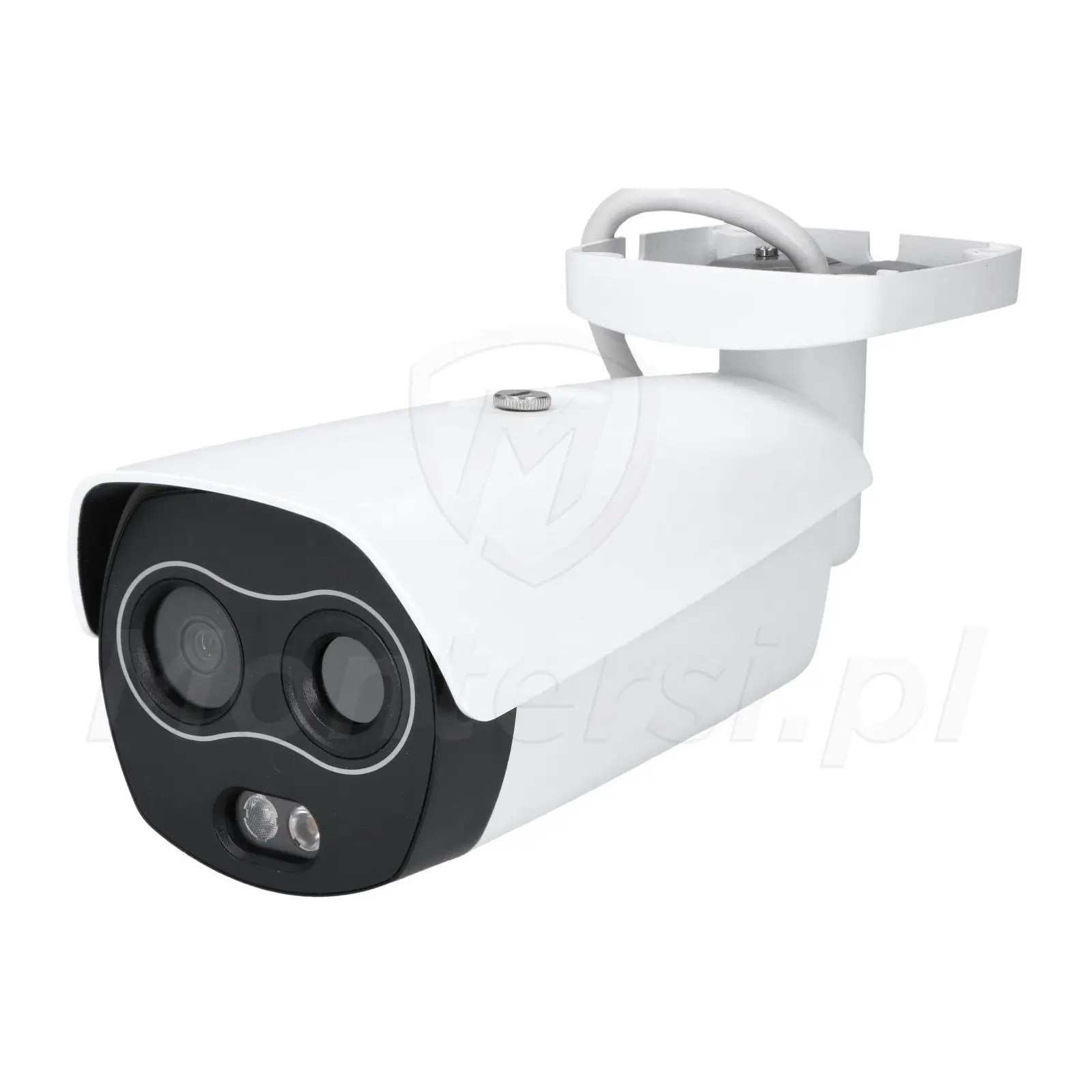

BCS-L-TIP542FR5-THT-Ai1 - Kamera bispektralna (termowizja + wideo)

Przykładowe zastosowanie kamery termowizyjnej:

• Ochrona przeciwpożarowa w magazynach z łatwopalnymi materiałami, zakładach produkcyjnych i innych obiektach. Szczególnie jeżeli w ich wnętrzu unoszą się pyły, które mogą uniemożliwić poprawną pracę standardowego systemu PPOŻ
• Wykrywanie ruchu i obecności intruza w miejscach wymagających ochrony na najwyższym poziomie, takich jak np. przejścia graniczne lub zakłady karne. Generowany przez kamerę termowizyjną obraz gwarantuje niemal 100% skuteczność wykrywania obecności osób, niezależnie od oświetlenia i warunków atmosferycznych

Elementy kamery termowizyjnej:

Sensor mikrobolometryczny

Wysoka czułość i precyzyjny pomiar

Moduł kamery termowizyjnej zbudowano w oparciu o wysokiej jakości sensor mikrobolometyrczny z tlenkiem wanadu VOx (aktywny materiał pochłaniający). Nie wymaga on schładzania do niskiej temperatury podczas pracy ciągłej i cechuje się wysoką czułością termalną < 50 mK @ F1.0. Do pozostałych cech charakterystycznych zastosowanego sensora można zaliczyć:

• Charakterystyka widmowa: 8 ~ 14 um
• Liczba efektywnych pikseli: 256 x 192
• Wielkość piksela: 12 um

Obiektyw 7 mm - termowizja

Dedykowana do realizacja podglądu ogólnego

Moduł kamery termowizyjnej posiada wbudowany stałoognioskowy obiektyw, o szerokości 7 mm. Zapewnia on kąt widzenia 24° w poziomie i 18° w pionie, dzięki któremu kamera może prowadzić skuteczną obserwację i realizować funkcję ochrony pożarowej stosunkowo dużego obszaru.

Funkcja fusion

Ostry obraz termowizyjny

Cechą charakterystyczną kamery BCS-L-TIP542FR5-THT-Ai1 jest obsługa funkcji fusion. Funkcja ta nakłada na siebie obraz generowany przez kamerę termowizyjną i kamerę wideo, dzięki czemu uzyskuje się obraz termowizyjny o dobrej ostrości. Funkcja fuzji okazuje się niezwykle użyteczna, gdy kamera jest wykorzystywana do detekcji intruza w strefie.

Elementy kamery wideo:

Przetwornik CMOS 4 Mpx

Szczegółowy obraz w rozdzielczości 2336 x 1752

Do budowy modułu kamery wizyjnej wykorzystano wysokiej jakości przetwornik obrazu CMOS 4 Mpx. Dzięki niemu jest ona w stanie wygenerować płynny, pełen żywych kolorów obraz, w maksymalnej rozdzielczości 2336 x 1752. Materiał wideo o takiej szczegółowości prawidłowo odwzorowuje nawet drobne detale i umożliwia wykonanie efektywnego zoomu cyfrowego. Dzięki czemu kamera sprawdza się świetnie w systemach, którym stawia się wysokie wymagania co do jakości nagrań.

Obiektyw 8 mm - wideo

Skuteczna obserwacja wąskiego przejścia

Kamera wideo jest również wyposażona w stałoogniskowy obiektyw, o szerokości 8 mm. Zapewnia on kąt widzenia wynoszący 33.4° w poziomie i 25° w pionie, dzięki któremu kamera może skutecznie obserwować ludzi przechodzących przez wąskie przejścia. Warto dodać, że kamery z obiektywami stałoogniskowymi cechują się zwykle lepszą jakością obrazu, w porównaniu do ich odpowiedników z obiektywami regulowanymi. Cechują się one również bardziej atrakcyjną ceną.

Oświetlacz podczerwieni

Skuteczna praca w każdych warunkach oświetlenia

Kamera posiada wbudowany oświetlacz podczerwieni, o skutecznym zasięgu świecenia dochodzącym do 50 m. Dzięki niemu może ona prowadzić poprawną obserwację w nocny, w warunkach słabego oświetlenia, a nawet całkowitej ciemności. Oświetlacz uruchamia się automatycznie, gdy natężenie światła dziennego spadnie poniżej pewnego poziomu i kamera przełączy się w tryb nocny.

Elementy wspólne:

Funkcje analityczne

Inteligentna analiza obrazu

Dodatkową zaletą kamery BCS-L-TIP542FR5-THT-Ai1 jest obsługa funkcji inteligentnej analizy obrazu. Dzięki nim możliwe jest tworzenie zaawansowanych scenariuszy nagrywania, które zwiększają możliwości nadzoru systemu i umożliwiają jego lepsze dopasowanie do specyfiki obiektu. Do obsługiwanych funkcji inteligentnej analizy można zaliczyć:

• Detekcja pożaru i alarmowanie
• Przekroczenie wirtualnej, definiowanej przez użytkownika linii
• Wtargnięcie intruza do zdefiniowanej przez użytkownika strefy
• Klasyfikacja obiektów (człowiek / samochód)
• Detekcja rozmowy przez telefon
• Detekcja palenia

Przykładowym zastosowaniem inteligentnej analizy może być zwiększenie ilości klatek, gdy ktoś wejdzie do zastrzeżonej strefy. Oszczędzane jest w ten sposób miejsce na dyskach twardych, a nagrania z czasu obecności intruza są najwyższej jakości.

Wejścia / wyjścia alarmowe

Współpraca z urządzeniami innych systemów

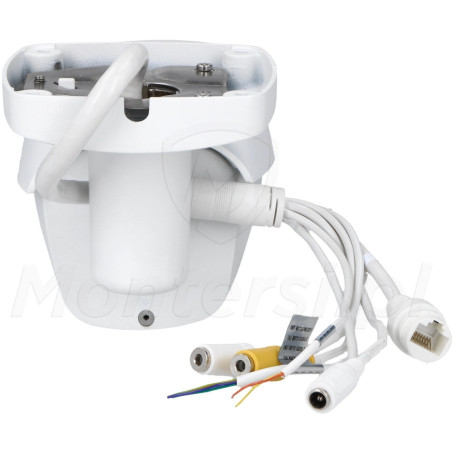

Dodatkową zaletą kamery BCS-L-TIP542FR5-THT-Ai1 jest wbudowane 1 wejście i 1 wyjście alarmowe. Dzięki nim możliwa jest integracja z urządzeniami systemu alarmowego, kontroli dostępu lub automatyki domowej i realizacja zaawansowanych funkcji sterowania:

• Wejście alarmowe - umożliwia podłączenie takich urządzeń jak czujka ruchu, kontaktron lub fotokomórka. Po naruszeniu wejścia aktywuje się wcześniej zaprogramowana funkcja - przykładowo zwiększa się liczba generowanych klatek
• Wyjście alarmowe - umożliwia podłączenie do kamery zewnętrznego sygnalizatora, centrali alarmowej, itp. Można je również wykorzystać do realizacji funkcji automatycznego sterowania, takiej jak np. załączanie oświetlenia

Gniazdo na kartę microSD

Lokalna archiwizacja nagrań

Kamera posiada wbudowane gniazdo na kartę pamięci microSD, o maksymalnej pojemności 256 GB. Karta służy jako zapasowe miejsce pamięci, które można wykorzystać do tworzenia lokalnych kopii nagrań. Dodatkowo kamera z zastosowaną kartą może pracować w pełni autonomiczne, tworząc miniaturowy system monitoringu. W takim systemie wszystkie nagrania są zapisywane na karcie i jest on obsługiwany z poziomy przeglądarki internetowej.

Należy pamiętać, że karty microSD maja ograniczoną liczbę zapisów. Przy nagrywaniu ciągłym, nawet najwyższej jakości karta przestanie działać po stosunkowo krótkim okresie.

Kompresja H.265 i podwójny strumień kodowania

Skuteczny zdalny podgląd i wysoka jakość nagrań jednocześnie

Dużą zaletą kamery jest obsługa zaawansowanej kompresji obrazu H.265. Wykorzystuje ona udoskonalony algorytm H.264, który umożliwia nawet dwukrotnie mocniejszą kompresję, przy praktycznie niezmienionej jakości obrazu. W konsekwencji czego możliwa jest archiwizacja nagrań z jeszcze dłuższego okresu i zmniejszają się wymagania dotyczące przepustowości łącza podczas pracy zdalnej.

Kamerę można w dowolnym momencie przełączyć na kompresję H.264 i podłączyć do rejestratora, który nie obsługuje kompresji H.265.

Rejestrator obsługuje również 2 niezależne strumienie kodowania, z których każdy może być swobodnie konfigurowany przez użytkownika. Dzięki nim możliwe jest jednoczesne ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o znacznie niższych parametrach do zdalnego podglądu.

Obudowa IP67

Bezawaryjna praca w warunkach zewnętrznych

Kamerę umieszczono w szczelnej obudowie zewnętrznej IP67, która zapewnia niemal całkowitą odporność na wpływ czynników pogodowych. Dzięki niej kamera może pracować bezawaryjnie na zewnątrz, praktycznie niezależnie od panujących warunków atmosferycznych. Obudowa IP67 zapewnia ochronę przed:

• Zapyleniem i dostaniem się do jej wnętrza drobnych zabrudzeń, które mogłyby uszkodzić kamerę
• Opadami deszczu, śniegu lub gradu i wodą bryzgającą ze wszystkich stron
• Niskimi i wysokimi temperaturami z zakresu -40...+70 °C
