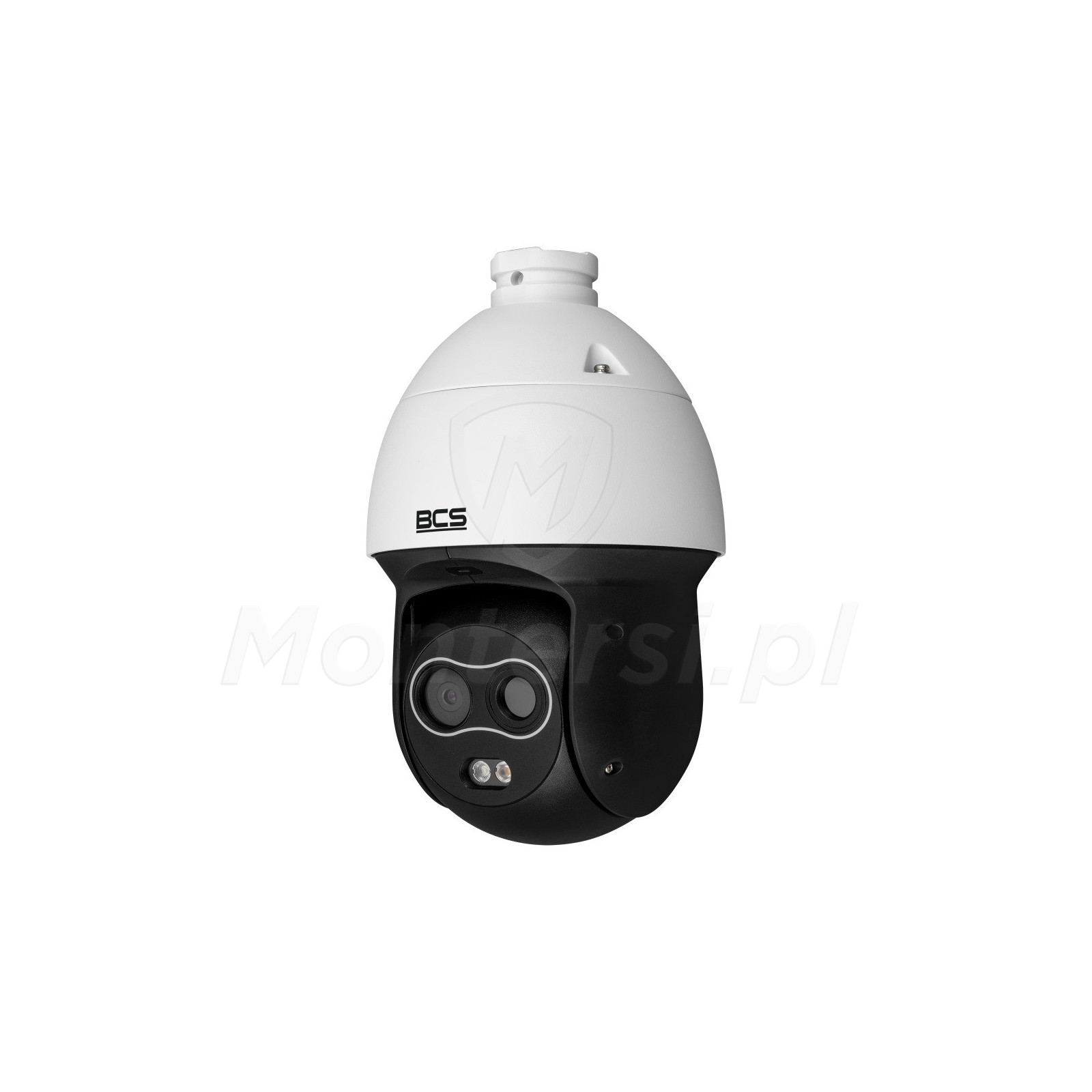

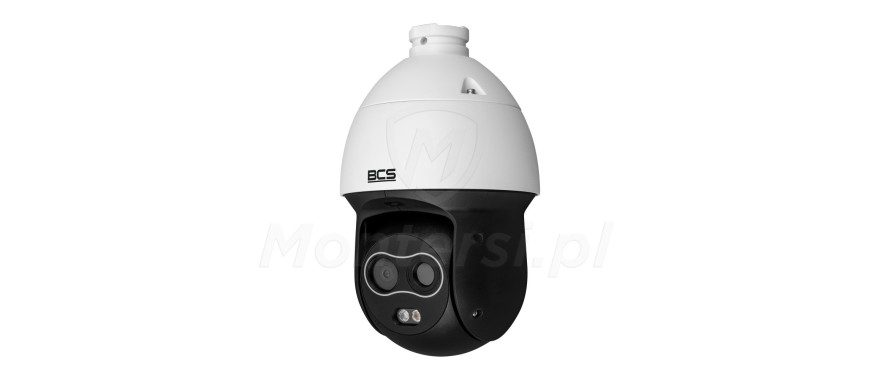

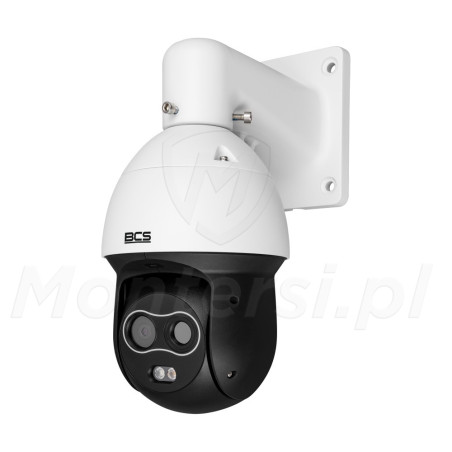

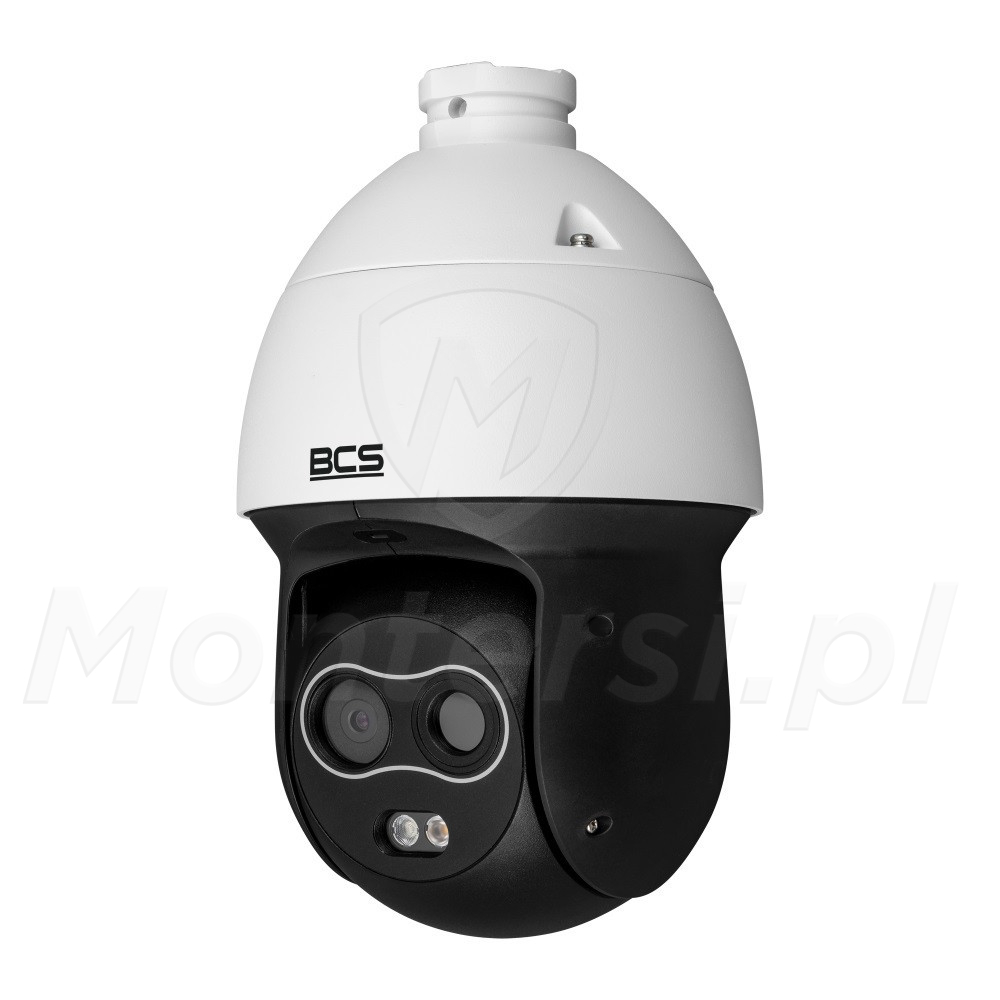

BCS-L-SIP224FR5-TH-Ai1 - Kamera bispektralna (termowizja + wideo)
Parametry techniczne:
- Przetwornik obrazu: T: mikrobolometryczny / W: 2 Mpx CMOS
- Max. rozdzielczość: W: 2336 x 1752 (4 Mpx)
- Czułość termalna: 40 mK @ F1.0
- Efektywne piksele: 256 x 192
- Wielkość piksela: 12 um
- Charakterystyka widmowa: 8 ~ 14 um
- Czułość: 0 lux (wł. IR)
- Obiektyw: T: 7 mm, W: 8 mm
- Kąt widzenia: T: 24° - 18° / W: 33.4° - 25°
- Zasięg oświetlacza: Do 50 m
- Kompresja obrazu: H.265 / H.264
- Audio: TAK
- Wejścia audio: 1x
- Wyjścia audio: 1x
BCS-L-SIP224FR5-TH-Ai1 - Szybkoobrotowa kamera bispektralna (termowizja + wideo), przystosowana do pracy w systemie monitoringu IP. Zaliczana do serii BCS Line, cechuje się wysoką jakością wykonania i bardzo atrakcyjną ceną. Znajduje ona szerokie zastosowanie w systemach wykrywania pożaru lub wykrywania intruza. Do elementów wyróżniających kamery BCS-L-SIP224FR5-TH-Ai1 można zaliczyć:
- Dobrej jakości sensor mikrobolometyrczny
- Stałoogniskowy obiektyw 7 mm dla kamery termowizyjnej - kąt widzenia: 24° w poziomie / 18° w pionie
- Obsługa funkcji fusion - nakładanie obrazu z kamery termowizyjnej i kamery wideo
- Detekcja pożaru
- Przetwornik obrazu 4 Mpx CMOS (max. rozdzielczość 2336 x 1752)
- Stałoogniskowy obiektyw 8 mm dla kamery wideo - kąt widzenia 33.4° w poziomie i 25° w pionie
- Obsługa zaawansowanych funkcji inteligentnej analizy obrazu
- Wbudowana głowica szybkoobrotowa
- Wsparcie standardu ONVIF
- Wbudowany oświetlacz podczerwieni (50 m)
- Wbudowane 2 wejścia i 1 wyjście alarmowe
- Wbudowane 1 wejście i 1 wyjście audio
- Wbudowany głośnik
- Wbudowane gniazdo na kartę microSD, max. 256 GB
- Kompresja H.265 / H.264 i podwójny strumień kodowania
- Szczelna obudowa IP66
Parametry techniczne:
Parametry techniczne:
- Przetwornik obrazu: T: mikrobolometryczny / W: 2 Mpx CMOS
- Max. rozdzielczość: W: 2336 x 1752 (4 Mpx)
- Czułość termalna: 40 mK @ F1.0
- Efektywne piksele: 256 x 192
- Wielkość piksela: 12 um
- Charakterystyka widmowa: 8 ~ 14 um
- Czułość: 0 lux (wł. IR)
- Obiektyw: T: 7 mm, W: 8 mm
- Kąt widzenia: T: 24° - 18° / W: 33.4° - 25°
- Zasięg oświetlacza: Do 50 m
- Kompresja obrazu: H.265 / H.264
- Audio: TAK
- Wejścia audio: 1x
- Wyjścia audio: 1x
- Wejścia alarmowe: 2x
- Wyjścia alarmowe: 1x
- Karta SD / microSD: TAK
- Zakres obrotu: 360° w poziomie, 105° w pionie
- Obudowa: IP67
- Obudowa zewnętrzna: TAK
- Temperatura pracy: -30...+60 °C
- Zasilanie: 12 V DC, PoE
- Pobór mocy: max. 24 W
- Wymiary: Ø160 x 295 mm
- Waga: 3.2 kg
- Gwarancja producenta: 36 miesięcy
Przykładowe zastosowanie kamery termowizyjnej:
- Ochrona przeciwpożarowa w magazynach z łatwopalnymi materiałami, zakładach produkcyjnych i innych obiektach. Szczególnie jeżeli w ich wnętrzu unoszą się pyły, które mogą uniemożliwić poprawną pracę standardowego systemu PPOŻ
- Wykrywanie ruchu i obecności intruza w miejscach wymagających ochrony na najwyższym poziomie, takich jak np. przejścia graniczne lub zakłady karne. Generowany przez kamerę termowizyjną obraz gwarantuje niemal 100% skuteczność wykrywania obecności osób, niezależnie od oświetlenia i warunków atmosferycznych
Elementy kamery termowizyjnej:
Sensor mikrobolometryczny
Wysoka czułość i precyzyjny pomiar temperatury
Moduł kamery termowizyjnej zbudowano w oparciu o wysokiej jakości sensor mikrobolometyrczny z tlenkiem wanadu VOx (aktywny materiał pochłaniający). Nie wymaga on schładzania do niskiej temperatury podczas pracy ciągłej i cechuje się wysoką czułością termalną < 50 mK @ F1.0. Do pozostałych cech charakterystycznych zastosowanego sensora można zaliczyć:
- Skuteczny pomiar temperatury w zakresie -20...+550 °C (błąd pomiaru +/- 5 °C)
- Charakterystyka widmowa: 8 ~ 14 um
- Liczba efektywnych pikseli: 256 x 192
- Wielkość piksela: 12 um
Obiektyw 7 mm - termowizja
Dedykowana do realizacja podglądu ogólnego
Moduł kamery termowizyjnej posiada wbudowany stałoognioskowy obiektyw, o szerokości 7 mm. Zapewnia on kąt widzenia wynoszący 24° w poziomie i 18° w pionie. Stałoogniskowy obiektyw, w połączeniu z obrotową głowicą, umożliwia kamerze skuteczną obserwację i realizację funkcji ochrony pożarowej nawet dużego obszaru.
Funkcja fusion
Ostry obraz termowizyjny
Cechą charakterystyczną kamery BCS-L-SIP224FR5-TH-Ai1 jest obsługa funkcji fusion. Funkcja ta nakłada na siebie obraz generowany przez kamerę termowizyjną i kamerę wideo, dzięki czemu uzyskuje się obraz termowizyjny o dobrej ostrości. Funkcja fuzji okazuje się niezwykle użyteczna, gdy kamera jest wykorzystywana do detekcji intruza w strefie.
Elementy kamery wideo:
Przetwornik 4 Mpx CMOS
Szczegółowy obraz w rozdzielczości 2336 x 1752
Do budowy kamery wideo wykorzystano standardowy, dobrej jakości przetwornik obrazu, wykonany w technologii CMOS. Dzięki niemu jest ona w stanie wygenerować płynny i szczegółowy materiał wideo, w maksymalnej rozdzielczości 1080p. Obraz w rozdzielczości 2336 x 1752 zapewnia szczegółowość, która w zupełności wystarcza w większości obiektów. Dodatkowo materiał wideo 1080p nie wymaga dużej przepustowości łącza internetowego i nie zajmuje dużo przestrzeni dyskowej.
Obiektyw 8 mm - wideo
Dedykowana do realizacja podglądu ogólnego
Kamera wideo jest również wyposażona w stałoogniskowy obiektyw, o szerokości 8 mm. Zapewnia on kąt widzenia wynoszący 33.4° w poziomie i 25° w pionie, dzięki któremu kamera może skutecznie obserwować ludzie przechodzących przez wąskie przejścia. Stałoogniskowy obiektyw i głowica PTZ sprawiają, że kamera może skutecznie obserwować nawet sporej wielkości obszar.
Oświetlacz podczerwieni
Skuteczna praca w każdych warunkach oświetlenia
Kamera posiada wbudowany oświetlacz podczerwieni, o skutecznym zasięgu świecenia dochodzącym do 50 m. Dzięki niemu może ona prowadzić poprawną obserwację w nocny, w warunkach słabego oświetlenia, a nawet całkowitej ciemności. Oświetlacz uruchamia się automatycznie, gdy natężenie światła dziennego spadnie poniżej pewnego poziomu i kamera przełączy się w tryb nocny.
Elementy wspólne:
Funkcje analityczne
Inteligentna analiza obrazu
Dodatkową zaletą kamery BCS-L-SIP224FR5-TH-Ai1 jest obsługa funkcji inteligentnej analizy obrazu. Dzięki nim możliwe jest tworzenie zaawansowanych scenariuszy nagrywania, które zwiększają możliwości nadzoru systemu i umożliwiają jego lepsze dopasowanie do specyfiki obiektu. Do obsługiwanych funkcji inteligentnej analizy można zaliczyć:
- Ochrona perymetryczna
- Rozpoznawanie obiektów
Przykładowym zastosowaniem inteligentnej analizy może być zwiększenie ilości klatek, gdy ktoś wejdzie do zastrzeżonej strefy. Oszczędzane jest w ten sposób miejsce na dyskach twardych, a nagrania z czasu obecności intruza są najwyższej jakości.

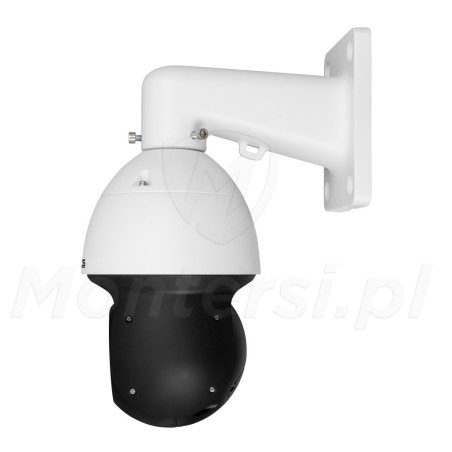

Kamera szybkoobrotowa
Skuteczna obserwacja dużego obszaru
BCS-L-SIP224FR5-TH-Ai1 jest kamerą obrotową i może prowadzić obserwację obszaru dookoła siebie. Dzięki czemu sprawdza się świetnie w systemach monitoringu dużych przestrzeni otwartych. Użytkownik może sterować głowicą obrotową "ręcznie" z poziomu rejestratora lub podczas pracy zdalnej. Może on również zaprogramować różne funkcje patrolowe, które będą automatycznie sterować głowicą obrotową. Zakres obrotu 360° w poziomie i 105° w pionie (-15°...90°).

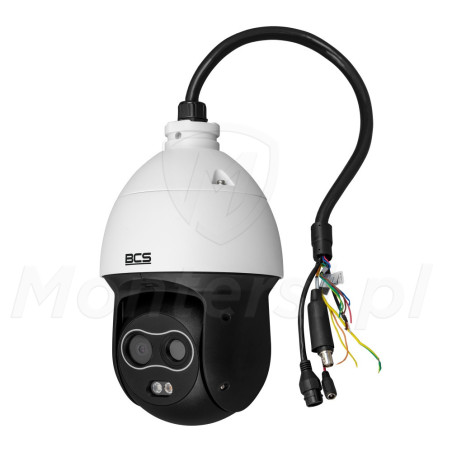

Wejścia / wyjścia alarmowe
Współpraca z urządzeniami innych systemów
Dodatkową zaletą kamery BCS-L-SIP224FR5-TH-Ai1 są wbudowane 2 wejścia i 1 wyjście alarmowe. Dzięki nim możliwa jest integracja z urządzeniami systemu alarmowego, kontroli dostępu lub automatyki domowej i realizacja zaawansowanych funkcji sterowania:
- Wejście alarmowe - umożliwia podłączenie takich urządzeń jak czujka ruchu, kontaktron lub fotokomórka. Po naruszeniu wejścia aktywuje się wcześniej zaprogramowana funkcja - przykładowo zwiększa się liczba generowanych klatek
- Wyjście alarmowe - umożliwia podłączenie do kamery zewnętrznego sygnalizatora, centrali alarmowej, itp. Można je również wykorzystać do realizacji funkcji automatycznego sterowania, takiej jak np. załączanie oświetlenia

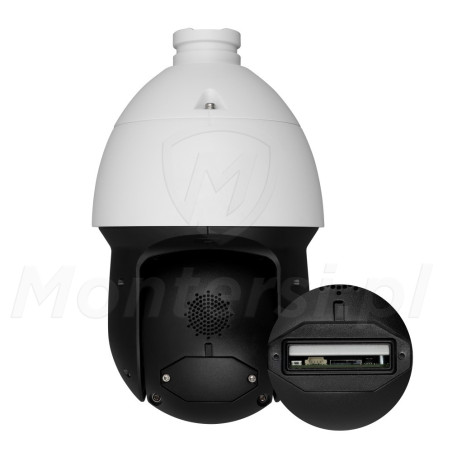

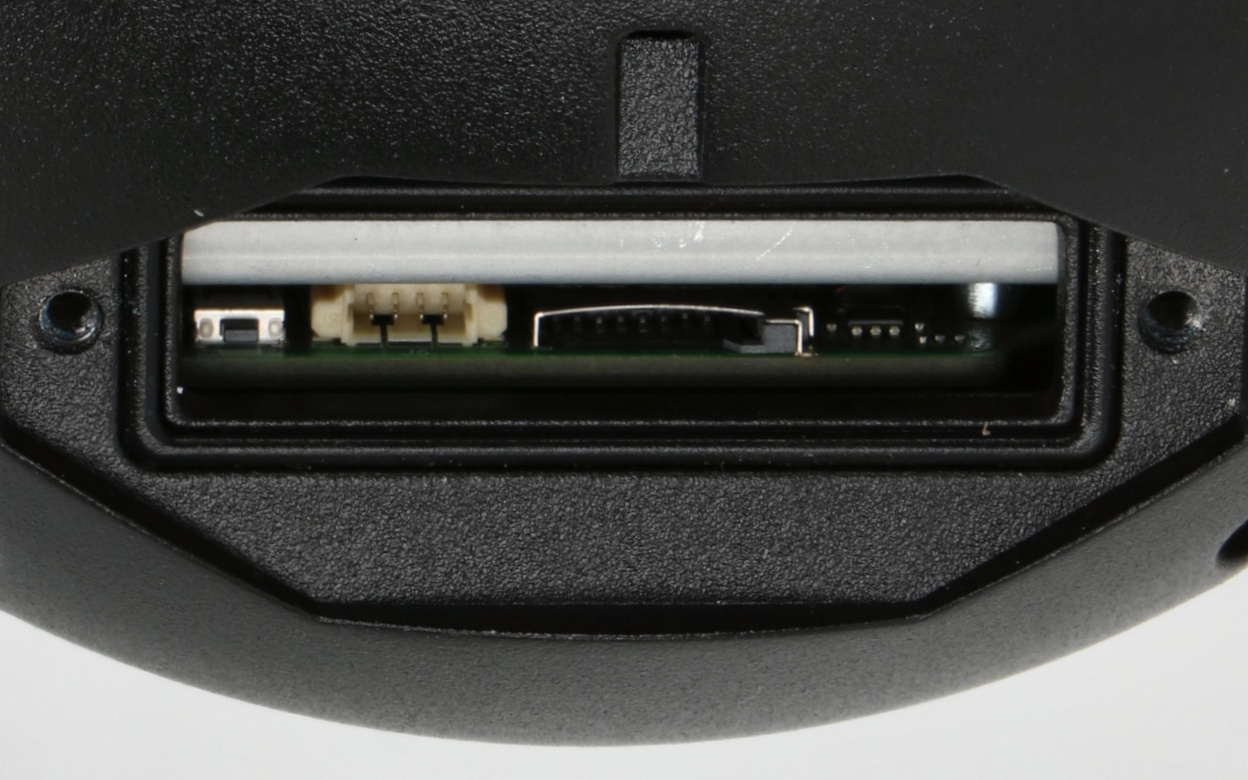

Gniazdo na kartę microSD
Lokalna archiwizacja nagrań
Kamera posiada wbudowane gniazdo na kartę pamięci microSD, o maksymalnej pojemności 256 GB. Karta służy jako zapasowe miejsce pamięci, które można wykorzystać do tworzenia lokalnych kopii nagrań. Dodatkowo kamera z zastosowaną kartą może pracować w pełni autonomiczne, tworząc miniaturowy system monitoringu. W takim systemie wszystkie nagrania są zapisywane na karcie i jest on obsługiwany z poziomy przeglądarki internetowej.
Należy pamiętać, że karty microSD maja ograniczoną liczbę zapisów. Przy nagrywaniu ciągłym, nawet najwyższej jakości karta przestanie działać po stosunkowo krótkim okresie.
Kompresja H.265 i podwójny strumień kodowania
Skuteczny zdalny podgląd i wysoka jakość nagrań jednocześnie
Dużą zaletą kamery jest obsługa zaawansowanej kompresji obrazu H.265. Wykorzystuje ona udoskonalony algorytm H.264, który umożliwia nawet dwukrotnie mocniejszą kompresję, przy praktycznie niezmienionej jakości obrazu. W konsekwencji czego możliwa jest archiwizacja nagrań z jeszcze dłuższego okresu i zmniejszają się wymagania dotyczące przepustowości łącza podczas pracy zdalnej.
Kamerę można w dowolnym momencie przełączyć na kompresję H.264 i podłączyć do rejestratora, który nie obsługuje kompresji H.265.
Rejestrator obsługuje również 2 niezależne strumienie kodowania, z których każdy może być swobodnie konfigurowany przez użytkownika. Dzięki nim możliwe jest jednoczesne ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o znacznie niższych parametrach do zdalnego podglądu.
Obudowa IP66
Bezawaryjna praca w warunkach zewnętrznych
Kamerę umieszczono w szczelnej obudowie zewnętrznej IP66, która zapewnia niemal całkowitą odporność na wpływ czynników pogodowych. Dzięki niej kamera może pracować bezawaryjnie na zewnątrz, praktycznie niezależnie od panujących warunków atmosferycznych. Obudowa IP66 zapewnia ochronę przed:
- Zapyleniem i dostaniem się do jej wnętrza drobnych zabrudzeń, które mogłyby uszkodzić kamerę
- Opadami deszczu, śniegu lub gradu i wodą bryzgającą ze wszystkich stron
- Niskimi i wysokimi temperaturami z zakresu -30...+60 °C
