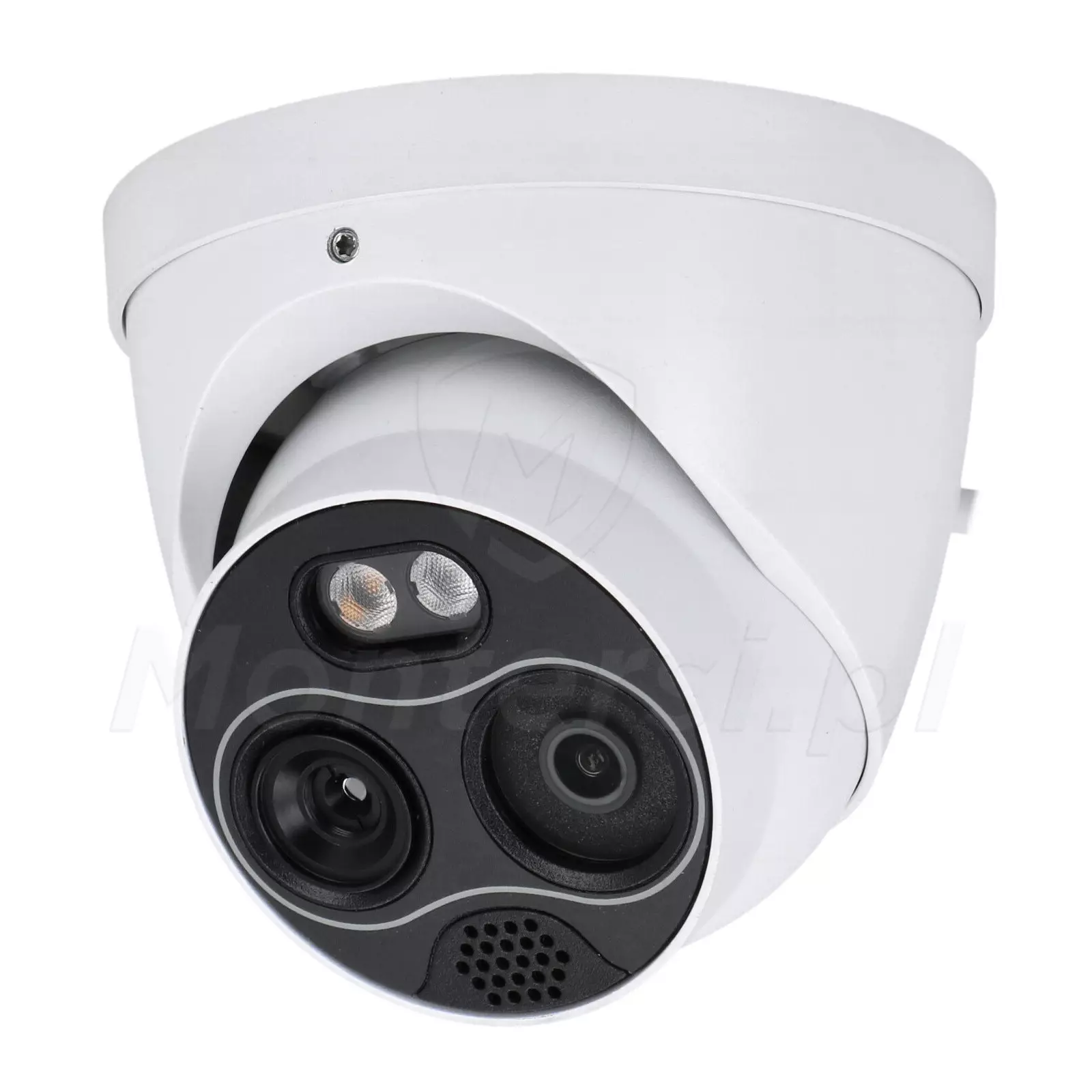

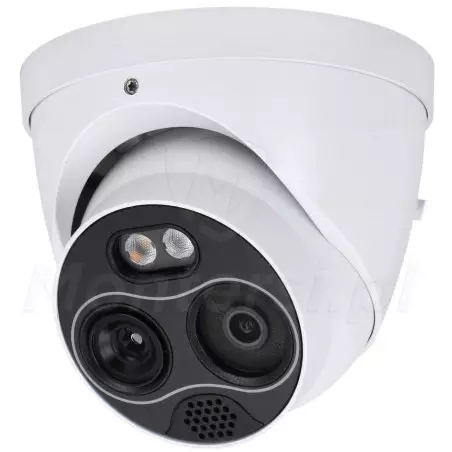

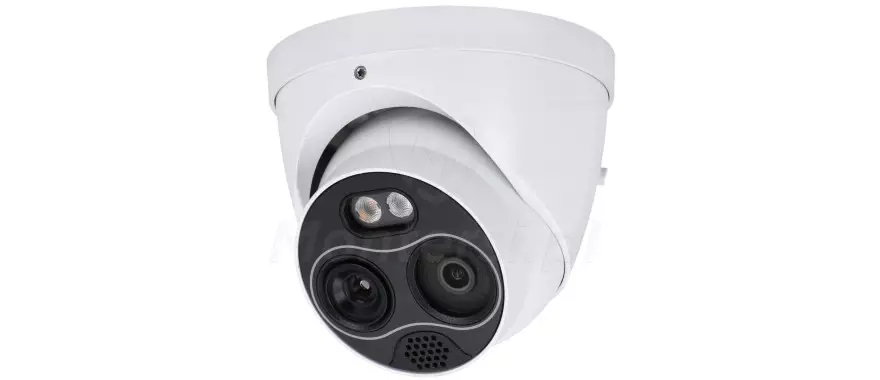

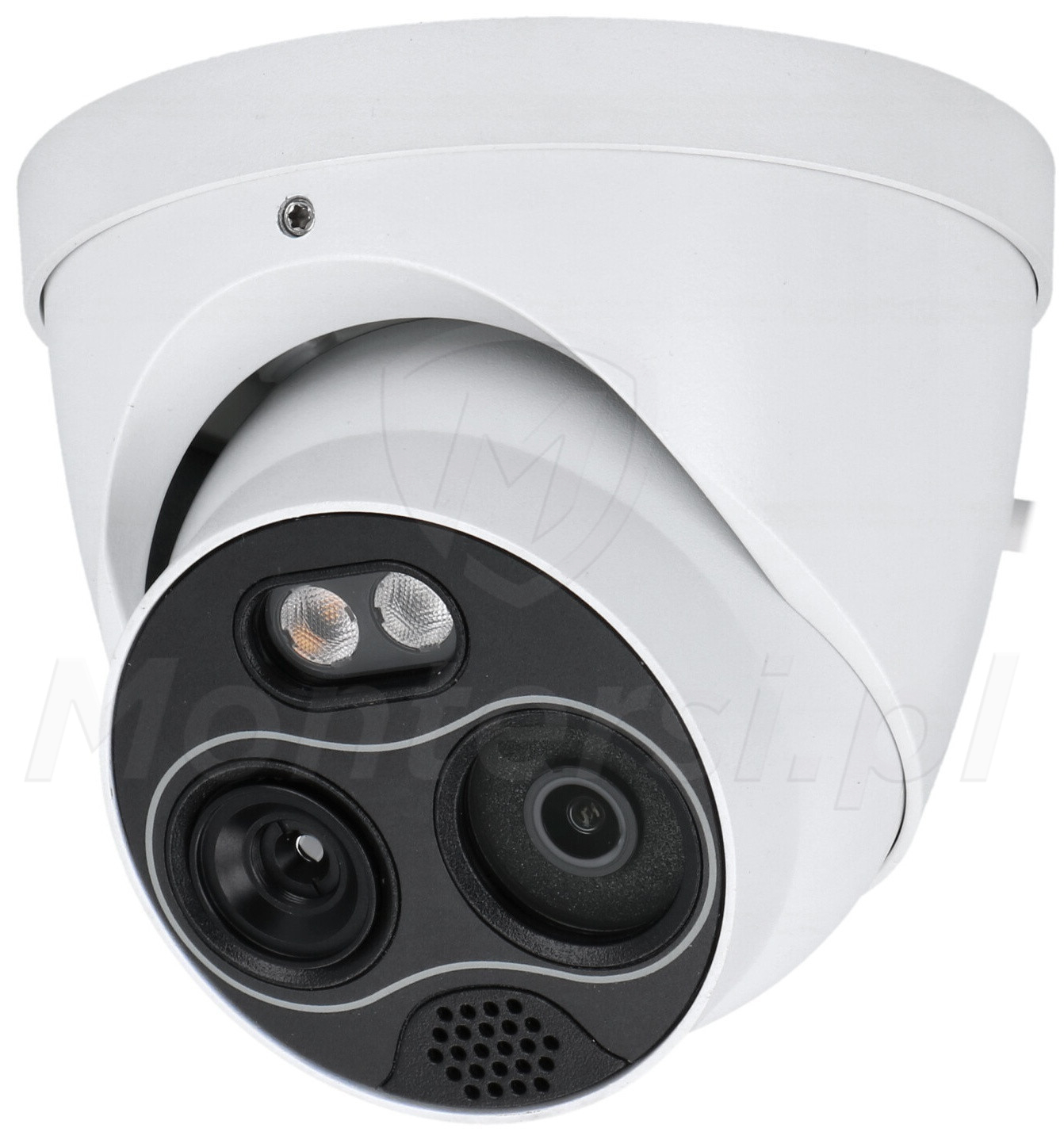

BCS-L-EIP242FR3-TH-Ai - Kopułkowa kamera bispektralna (termowizja + wideo)

Przykładowe zastosowanie kamery termowizyjnej:

• Ochrona przeciwpożarowa w magazynach z łatwopalnymi materiałami, zakładach produkcyjnych i innych obiektach. Szczególnie jeżeli w ich wnętrzu unoszą się pyły, które mogą uniemożliwić poprawną pracę standardowego systemu PPOŻ
• Wykrywanie ruchu i obecności intruza w miejscach wymagających ochrony na najwyższym poziomie, takich jak np. przejścia graniczne lub zakłady karne. Generowany przez kamerę termowizyjną obraz gwarantuje niemal 100% skuteczność wykrywania obecności osób, niezależnie od oświetlenia i warunków atmosferycznych

Elementy kamery termowizyjnej:

Sensor mikrobolometryczny

Wysoka czułość i precyzyjny pomiar

Moduł kamery termowizyjnej zbudowano w oparciu o wysokiej jakości sensor mikrobolometyrczny z tlenkiem wanadu VOx (aktywny materiał pochłaniający). Nie wymaga on schładzania do niskiej temperatury podczas pracy ciągłej i cechuje się wysoką czułością termalną 50 mK (F1.0). Do pozostałych cech charakterystycznych zastosowanego sensora można zaliczyć:

• Charakterystyka widmowa: 8 ~ 14 um
• Liczba efektywnych pikseli: 256 x 192
• Wielkość piksela: 12 um

Obiektyw 3.5 mm - termowizja

Dedykowana do realizacja podglądu ogólnego

Moduł kamery termowizyjnej posiada wbudowany stałoognioskowy obiektyw, o szerokości 3.5 mm. Zapewnia on szeroki kąt widzenia 50.6° w poziomie i 37.8° w pionie, dzięki któremu kamera może prowadzić skuteczną obserwację i realizować funkcję ochrony pożarowej stosunkowo dużego obszaru.

Funkcja fusion

Ostry obraz termowizyjny

Cechą charakterystyczną kamery BCS-L-EIP242FR3-TH-Ai jest obsługa funkcji fusion. Funkcja ta nakłada na siebie obraz generowany przez kamerę termowizyjną i kamerę wideo, dzięki czemu uzyskuje się obraz termowizyjny o dobrej ostrości. Funkcja fuzji okazuje się niezwykle użyteczna, gdy kamera jest wykorzystywana do detekcji intruza w strefie.

Elementy kamery wideo:

Przetwornik 1/2.7" PS CMOS

Szczegółowy obraz w rozdzielczości 2336 x 1752

Do budowy modułu kamery wizyjnej wykorzystano wysokiej jakości przetwornik obrazu 1/2.7" PS CMOS. Dzięki niemu jest ona w stanie wygenerować płynny, pełen żywych kolorów obraz, w maksymalnej rozdzielczości 2336 x 1752. Materiał wideo o takiej szczegółowości prawidłowo odwzorowuje nawet drobne detale i umożliwia wykonanie efektywnego zoomu cyfrowego. Dzięki czemu kamera sprawdza się świetnie w systemach, którym stawia się wysokie wymagania co do jakości nagrań.

Obiektyw 4 mm - wideo

Skuteczna obserwacja wąskiego przejścia

Kamera wideo jest również wyposażona w stałoogniskowy obiektyw, o szerokości 4 mm (F1.6). Zapewnia on stosunkowo szeroki kąt widzenia wynoszący 71.2° w poziomie i 52° w pionie. Dzięki niemu kamera może skutecznie obserwować ludzi przechodzących przez wąskie przejścia lub realizować funkcję podglądu ogólnego. Warto dodać, że kamery z obiektywami stałoogniskowymi cechują się zwykle lepszą jakością obrazu, w porównaniu do ich odpowiedników z obiektywami regulowanymi. Cechują się one również bardziej atrakcyjną ceną.

Podstawowe funkcje kamery BCS-L-EIP242FR3-TH-Ai:

• Dzień/noc - Dostosowuje pracę kamery w zależności od pory dnia, tak aby zachować jak najlepszą jakość obrazu w dzień oraz jak najwyższą czułość w nocy, przy słabym oświetleniu
• DNR - Cyfrowa redukcja szumów, poprawiająca ogólną jakość obrazu w warunkach słabego oświetlenia
• DWDR - Cyfrowy szeroki zakres dynamiki, zwiększający rozpiętość tonalną obserwowanego kadru. Umożliwia skuteczną obserwację sceny, w której są zarówno ciemne i jasne obszary
• AGC - Automatycznie wzmacnia sygnał wyjściowy, w przypadku spadku natężenia oświetlenia
• AWB - Automatyczny balans bieli, umożliwia wierne odwzorowanie kolorów
• BLC - Kompensacja światła tła, umożliwia skuteczną obserwację obiektów na silnie oświetlonym tle
• HLC - kompensacja światła reflektorów, zwiększa prawdopodobieństwo np. poprawnej detekcji tablic rejestracyjnych w warunkach nocnych, gdy światła samochodu są włączone

Oświetlacz podczerwieni

Skuteczna praca w każdych warunkach oświetlenia

Kamera posiada wbudowany oświetlacz podczerwieni, o skutecznym zasięgu świecenia dochodzącym do 30 m. Dzięki niemu może ona prowadzić poprawną obserwację w nocny, w warunkach słabego oświetlenia, a nawet całkowitej ciemności. Oświetlacz uruchamia się automatycznie, gdy natężenie światła dziennego spadnie poniżej pewnego poziomu i kamera przełączy się w tryb nocny.

Kamera jest również wyposażona w mechaniczny, przesuwny filtr podczerwieni (ICR). W trybie dziennym jest on aktywny i odbija znaczną część promieniowania IR. Dzięki czemu generowany obraz zachowuje naturalne kolory i wysoką jakość. Kiedy kamera przełącza się w tryb nocny, filtr zostaje automatycznie ściągnięty z przetwornika. Poprawiają się parametry czułości i możliwa jest praca przy sztucznym oświetleniu IR.

Elementy wspólne:

Funkcje analityczne

Inteligentna analiza obrazu

Dodatkową zaletą kamery BCS-L-EIP242FR3-TH-Ai jest obsługa funkcji inteligentnej analizy obrazu. Dzięki nim możliwe jest tworzenie zaawansowanych scenariuszy nagrywania, które zwiększają możliwości nadzoru systemu i umożliwiają jego lepsze dopasowanie do specyfiki obiektu. Do obsługiwanych funkcji inteligentnej analizy można zaliczyć:

• Detekcja pożaru i alarmowanie
• Przekroczenie wirtualnej, definiowanej przez użytkownika linii
• Wtargnięcie intruza do zdefiniowanej przez użytkownika strefy
• Rozpoznawanie obiektów

Przykładowym zastosowaniem inteligentnej analizy może być zwiększenie ilości klatek, gdy ktoś wejdzie do zastrzeżonej strefy. Oszczędzane jest w ten sposób miejsce na dyskach twardych, a nagrania z czasu obecności intruza są najwyższej jakości.

Fast ethernet

Możliwość zdalnej obsługi kamery

Kamera posiada wbudowany standardowy interfejs sieciowy fast ethernet (10 / 100 Mb/s), dzięki któremu można nawiązać z nią zdalne połączenie. Pracujący zdalnie użytkownik może np. podglądać obraz z kamery "na żywo" lub zmieniać jej parametry pracy (jeżeli posiada uprawnienia administratora). Dostępna funkcjonalność podczas pracy zdalnej zależy od sposobu zestawienia połączenia, które można zrealizować przy pomocy:

• Przeglądarki internetowej, z poziomu której użytkownik ma dostęp do pełnej funkcjonalności i może swobodnie konfigurować parametry pracy kamery
• Dedykowanego oprogramowania BCS Manager, służącego do budowy zaawansowanego centrum zarządzania systemem monitoringu z poziomu komputera
• Aplikacji na urządzenia mobilne (iOS / Android), która daje dostęp do podstawowej funkcjonalności

Do cech charakterystycznych oprogramowania BCS Manager można zaliczyć:

• Obsługę do 1000 połączeń
• Podgląd na żywo 256 kanałów (max. 64 okna na karcie)
• Tworzenie schematów alarmowych
• Synchroniczne odtwarzanie nagrań z max. 36 kamer jednocześnie (zdalnie i lokalnie)
• Zdalną konfiguracja urządzeń, tworzenie grup urządzeń i zarządzanie nimi
• Sterowanie kamerami PTZ
• Obsługę audio
• Obsługę TV WALL

Dodatkową zaletą kamery jest wsparcie sieciowego standardu ONVIF. Dzięki niemu może ona współpracować z rejestratorami innych producentów, które również wspierają ten standard.

PoE 802.3af

Alternatywny sposób zasilania

Dodatkową zaletą kamery jest wsparcie technologii Power over Ethernet, która umożliwia transmisję energii elektrycznej po kablu UTP. Dzięki niej zasilanie kamery można zrealizować bezpośrednio z poziomu switcha PoE - przykładowo z poziomu switcha wbudowanego do rejestratora NVR serii "P". Do największych zalet technologii Power over Ethernet można zaliczyć:

• Zwiększa elastyczność instalacji i umożliwia montaż kamer w miejscach, do których nie da się doprowadzić standardowych zasilaczy
• Zmniejsza liczbę przewodów niezbędnych do prawidłowej instalacji, co może przyspieszyć montaż i zmniejszyć jego koszty
• Nie wymaga żadnej konfiguracji - po podłączeniu kamery do switcha PoE, ten automatycznie ją zasili

Wejścia / wyjścia alarmowe

Współpraca z urządzeniami innych systemów

Dodatkową zaletą kamery BCS-L-EIP242FR3-TH-Ai jest wbudowane 1 wejście i 1 wyjście alarmowe. Dzięki nim możliwa jest integracja z urządzeniami systemu alarmowego, kontroli dostępu lub automatyki domowej i realizacja zaawansowanych funkcji sterowania:

• Wejście alarmowe - umożliwia podłączenie takich urządzeń jak czujka ruchu, kontaktron lub fotokomórka. Po naruszeniu wejścia aktywuje się wcześniej zaprogramowana funkcja - przykładowo zwiększa się liczba generowanych klatek
• Wyjście alarmowe - umożliwia podłączenie do kamery zewnętrznego sygnalizatora, centrali alarmowej, itp. Można je również wykorzystać do realizacji funkcji automatycznego sterowania, takiej jak np. załączanie oświetlenia

Gniazdo na kartę microSD

Lokalna archiwizacja nagrań

Kamera posiada wbudowane gniazdo na kartę pamięci microSD, o maksymalnej pojemności 256 GB. Karta służy jako zapasowe miejsce pamięci, które można wykorzystać do tworzenia lokalnych kopii nagrań. Dodatkowo kamera z zastosowaną kartą może pracować w pełni autonomiczne, tworząc miniaturowy system monitoringu. W takim systemie wszystkie nagrania są zapisywane na karcie i jest on obsługiwany z poziomy przeglądarki internetowej.

Należy pamiętać, że karty microSD maja ograniczoną liczbę zapisów. Przy nagrywaniu ciągłym, nawet najwyższej jakości karta przestanie działać po stosunkowo krótkim okresie.

Kompresja H.265 i podwójny strumień kodowania

Skuteczny zdalny podgląd i wysoka jakość nagrań jednocześnie

Dużą zaletą kamery jest obsługa zaawansowanej kompresji obrazu H.265. Wykorzystuje ona udoskonalony algorytm H.264, który umożliwia nawet dwukrotnie mocniejszą kompresję, przy praktycznie niezmienionej jakości obrazu. W konsekwencji czego możliwa jest archiwizacja nagrań z jeszcze dłuższego okresu i zmniejszają się wymagania dotyczące przepustowości łącza podczas pracy zdalnej. Obsługiwane kompresje obrazu:

• H.265
• H.264M
• H.264H
• H.264B
• MJPEG

Kamerę można w dowolnym momencie przełączyć na kompresję H.264 i podłączyć do rejestratora, który nie obsługuje kompresji H.265.

Rejestrator obsługuje również 2 niezależne strumienie kodowania, z których każdy może być swobodnie konfigurowany przez użytkownika. Dzięki nim możliwe jest jednoczesne ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o znacznie niższych parametrach do zdalnego podglądu. Rozdzielczości obrazu dla poszczególnych strumieni:

• Strumień główny (termowizyjna): 1280 x 960 / 1024 x 768 / 640 x 480 / 256 x 192
• Strumień główny (wideo): 2336 x 1752 / 1920 x 1080 / 1280 x 720 / 704 x 576
• Strumień drugi (termowizyjna): 640 x 480 / 256 x 192
• Strumień drugi (wideo): 1280 x 720 / 704 x 576 / 352 x 288

Obudowa IP67

Bezawaryjna praca w warunkach zewnętrznych

Kamerę umieszczono w szczelnej obudowie zewnętrznej IP67, która zapewnia niemal całkowitą odporność na wpływ czynników pogodowych. Dzięki niej kamera może pracować bezawaryjnie na zewnątrz, praktycznie niezależnie od panujących warunków atmosferycznych. Obudowa IP67 zapewnia ochronę przed:

• Zapyleniem i dostaniem się do jej wnętrza drobnych zabrudzeń, które mogłyby uszkodzić kamerę
• Opadami deszczu, śniegu lub gradu i wodą bryzgającą ze wszystkich stron
• Niskimi i wysokimi temperaturami z zakresu -30...+50 °C
