Kamera wielosystemowa

Praca w systemie HD-CVI / HD-CVI / AHD / CVBS

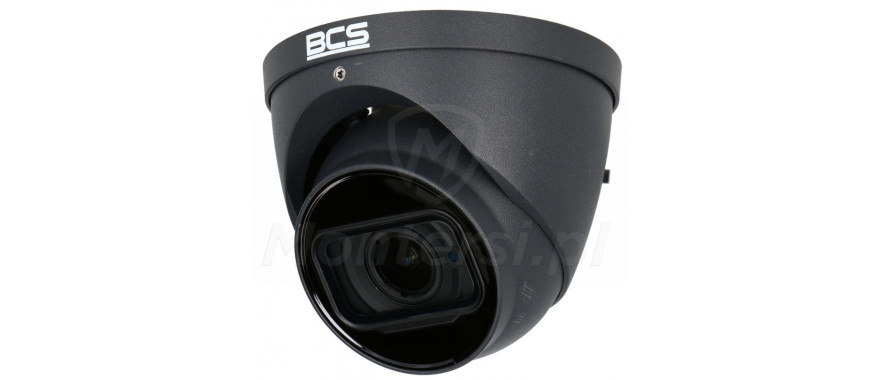

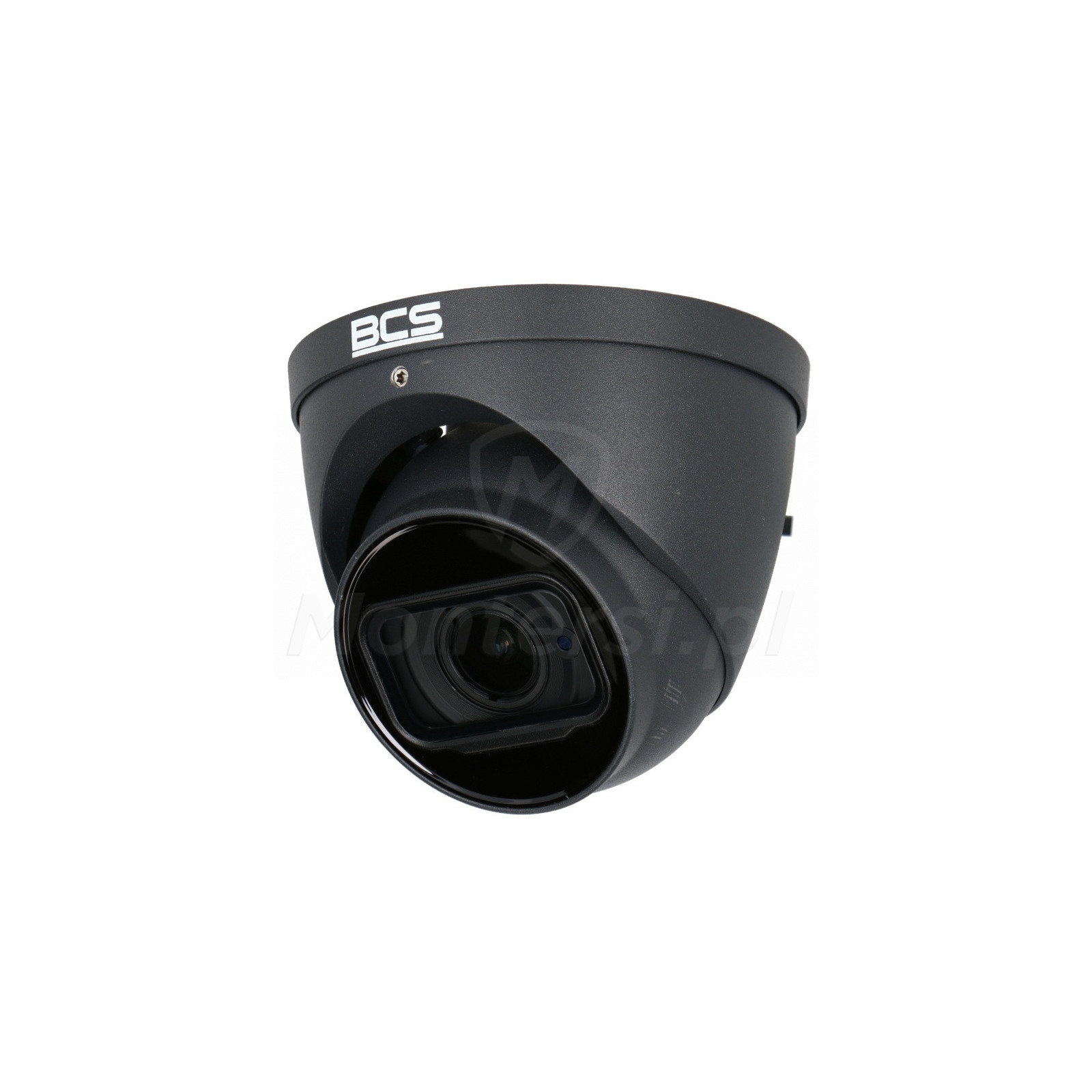

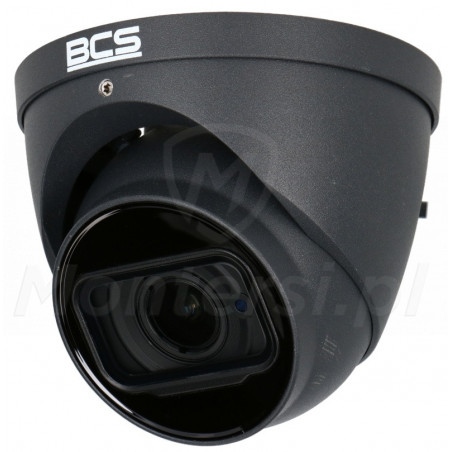

BCS-EA4-8MWIR6-V-M-G jest kamerą wielosystemową i może pracować w dowolnym systemie CCTV, który do transmisji wykorzystuje kable koncentryczne. Można ją wykorzystać do budowy klasycznego systemu analogowego (CVBS) lub budowy systemu wysokiej rozdzielczości: HD-CVI / HD-TVI / AHD.

Do największych zalet systemów wysokiej rozdzielczości można zaliczyć:

• Transmisję obrazu megapikselowego po klasycznym kablu koncentrycznym
• Duży skuteczny zasięg transmisji po kablu koncentrycznym
• Brak widocznych opóźnień, które często pojawiają się w systemach IP
• Szerokie pasmo i brak kompresji sygnału, co poprawia jakość podczas podglądu na żywo

Zdecydowanie największą zaletą systemów HD-CVI, HD-TVI i AHD jest transmisja sygnału wysokiej rozdzielczości po kablu koncentrycznym. W przypadku wymiany już istniejącego systemu analogowej CCTV, można skorzystać z tej samej struktury przewodów. Brak konieczności wymiany okablowania sprawia, że montaż monitoringu wysokiej rozdzielczości jest znacznie szybszy i tańszy. Co za tym idzie, rozwiązania HD-CVI, HD-TVI i AHD są doskonałymi następcami klasycznych systemów CVBS.

Przetwornik 1/2.7" CMOS

Szczegółowy obraz w rozdzielczości 8 Mpx

Do budowy kamery wykorzystano dobrej jakości przetwornik obrazu 1/2.7" CMOS. Dzięki niemu kamera generuje płynny, kontrastowy i pełen żywych kolorów obraz, w maksymalnej rozdzielczości 3840 x 2160. Materiał wideo o takiej rozdzielczości w zupełności wystarcza w większości standardowych systemów CCTV. Dzięki temu kamera znajduje zastosowanie w praktycznie dowolnym obiekcie - zaczynając od domów i mieszkań, a kończąc na sklepach lub obiektach przemysłowych.

Kamera może pracować w jednej z poniższych rozdzielczości:

• 8 Mpx @ 15 kl/s
• 5 Mpx @ 20 kl/s
• 4 Mpx @ 25/30 kl/s
• 2 Mpx @ 25/30 kl/s

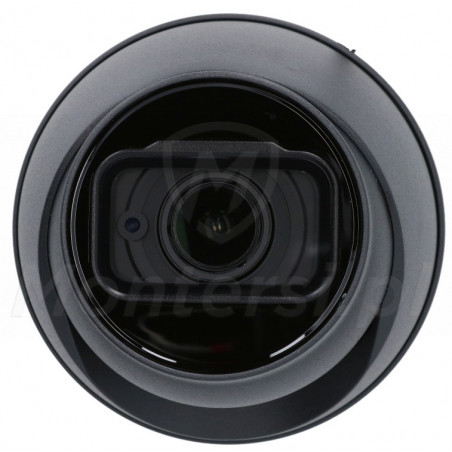

Obiektyw 2.7 - 13.5 mm

Swobodna regulacja zbliżenia i kąta widzenia

Kamera jest również wyposażona w wysokiej jakości zmiennoogniskowy obiektyw typu MOTOZOOM 2.7 - 13.5 mm ( F 1.7). Umożliwia on swobodną regulację zbliżenia i kąta widzenia, dzięki którym kamera jest uniwersalna. Przykładowo można ją wykorzystać do realizacji funkcji podglądu ogólnego lub obserwacji konkretnego, stosunkowo bliskiego kadru. Dodatkową zaletą zmiennoogniskowego obiektywu jest duża swoboda w wyborze miejsca montażu kamery. Praktycznie niezależnie od miejsca zamocowania, można tak dobrać obserwowany kadr, aby kamera spełniała swoją funkcję w systemie.

Cechą charakterystyczną obiektywu typu MOTOZOOM jest wbudowany silniczek elektryczny. Umożliwia on zdalną regulację zarówno szerokości ogniskowej, jak i ostrości kamery. Właściwość ta wyklucza konieczność wspinania się do kamery aby konfigurować parametry obiektywu. Co za tym idzie, proces montażu i regulacji kamery jest łatwiejszy i szybszy.

Podstawowe funkcje kamery BCS-EA4-8MWIR6-V-M:

• Dzień/noc - Dostosowuje pracę kamery w zależności od pory dnia, tak aby zachować jak najlepszą jakość obrazu w dzień oraz jak najwyższą czułość w nocy, przy słabym oświetleniu
• DNR (2D / 3D) - Cyfrowa redukcja szumów, poprawiająca ogólną jakość obrazu w warunkach słabego oświetlenia
• DWDR - Cyfrowy szeroki zakres dynamiki, zwiększający rozpiętość tonalną obserwowanego kadru. Umożliwia skuteczną obserwację sceny, w której są zarówno ciemne i jasne obszary
• AGC - Automatycznie wzmacnia sygnał wyjściowy, w przypadku spadku natężenia oświetlenia
• ATW - Automatyczne śledzenie balansu bieli, umożliwia wierne odwzorowanie kolorów
• AES - Automatycznie reguluje czas naświetlania przetwornika, w zależności od panujących warunków oświetlenia
• BLC - Kompensacja światła tła, umożliwia skuteczną obserwację obiektów na silnie oświetlonym tle

Oświetlacz Smart IR i filtr podczerwieni

Poprawna praca w każdych warunkach oświetlenia

Do budowy kamery wykorzystano dwie diody typu Array LEDS o wydłużonym czasie świecenia - nawet do 50 000 h. Dzięki niemu kamera może poprawnie pracować w nocy, w warunkach słabego oświetlenia, a nawet całkowitej ciemności. Cechą charakterystyczną oświetlacza Smart IR jest automatyczne dostosowanie mocy świecenia do odległości w jakiej znajdują się obiekty przed kamerą. Dzięki czemu materiał wideo nie jest ani prześwietlony, ani niedoświetlony.

Kamera jest również wyposażona w mechaniczny, przesuwny filtr podczerwieni (ICR). W trybie dziennym jest on aktywny i odbija znaczną część promieniowania podczerwonego. Dzięki czemu generowany obraz zachowuje naturalne kolory i wysoką jakość. Kiedy kamera przełącza się w tryb nocny, filtr zostaje automatycznie ściągnięty z przetwornika - poprawiają się parametry czułości i możliwa jest praca przy sztucznym świetle IR (pogarsza się jednak ogólna jakość obrazu).

Funkcja WDR 120 dB

Skuteczna obserwacja silnie kontrastowej sceny

Dużą zaletą kamery BCS-EA4-8MWIR6-V-M-G jest sprzętowa realizacja funkcji szerokiego zakresu dynamiki (WDR 120 dB). Zapewnia ona szeroką rozpiętość tonalną, która umożliwia skuteczną obserwację sceny na której znajdują się jasne i ciemne obiekty w tym samym czasie. Dzięki funkcji WDR kamerę można np. zamontować wewnątrz pomieszczenia i zwrócić w stronę przeszklonego wejścia. W takiej konfiguracji osoby wchodzące do obiektu nie są zaciemnione, co znacznie ułatwia ich identyfikację.

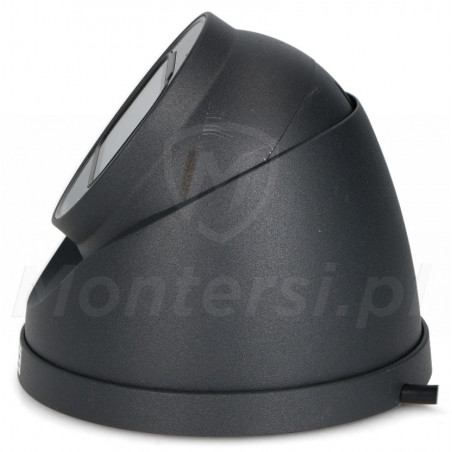

Obudowa IP67

Bezawaryjna praca w warunkach zewnętrznych

Kamerę umieszczono w metalowej obudowie zewnętrznej (IP67), która gwarantuje niemal całkowitą odporność na wpływ czynników pogodowych. Dzięki niej kamerę można zamontować na zewnątrz, bez obawy, że złe warunki pogodowe spowodują jej uszkodzenie. Obudowa w klasie szczelności IP67 zapewnia ochronę przed:

• Zapyleniem i dostaniem się do jej wnętrza drobnych zabrudzeń
• Opadami atmosferycznymi i wodą bryzgającą ze wszystkich stron
• Skrajnie niskimi i wysokimi temperaturami z zakresu -40...+60 °C
