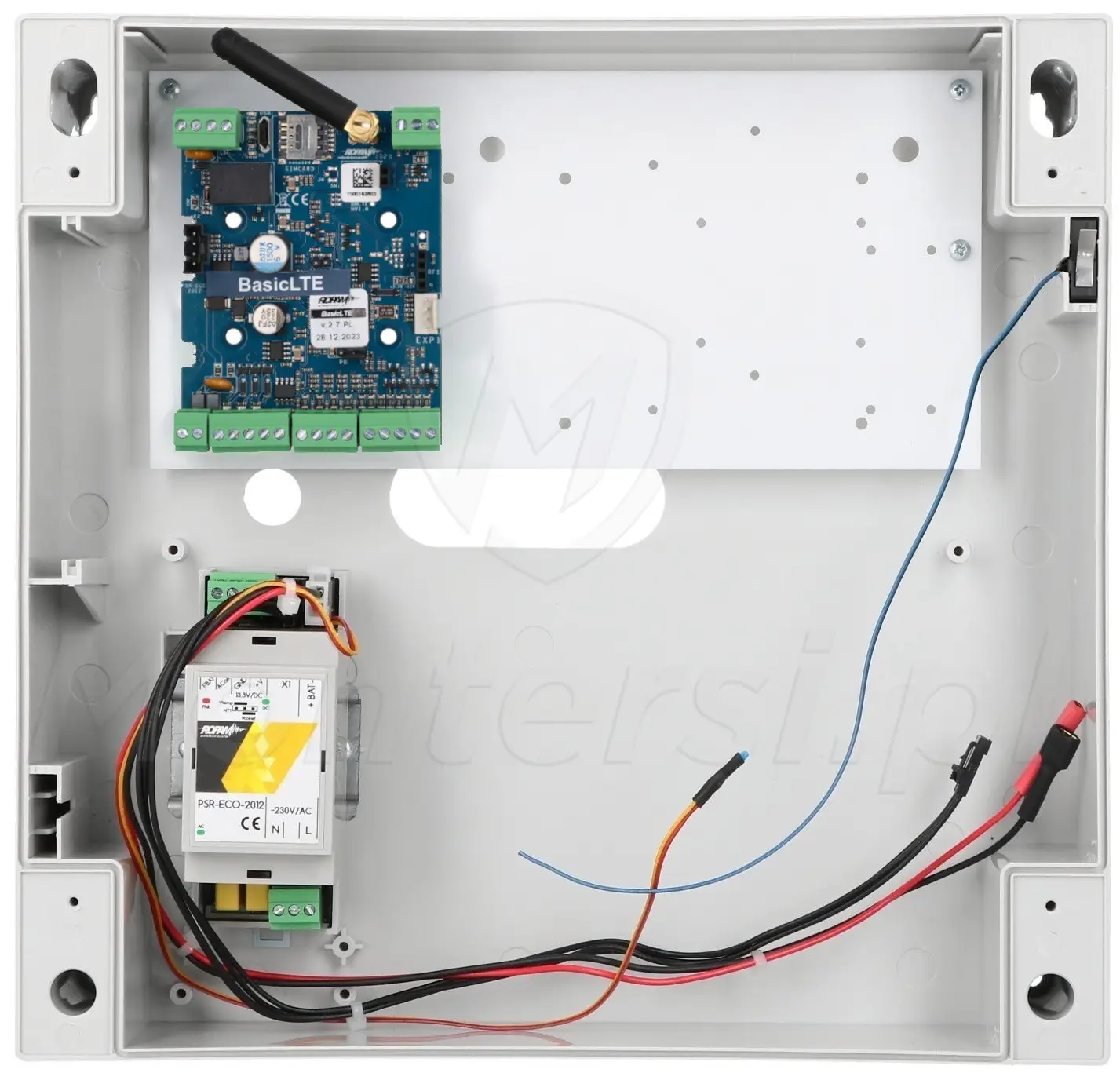

BasicLTE-SET - Zestaw modułu powiadomienia i sterowania LTE

Kod: 33498
Mało
Czas realizacji:
24h
977,85 zł
netto: 795,00 zł
  • Wejścia: 8 programowalnych wejść i 1 wejście FAC
  • Wyjścia: 4 sterowalne wyjścia i 1 wyjście AUX
  • Powiadomienie: PUSH / SMS / CALL / E-MAIL / VOICE / CLIP
  • Modem LTE: TAK
  • Zdalna konfiguracja: TAK
  • Zdalne sterowanie: TAK
  • Sterowanie automatyką: TAK
  • Pamięć zdarzeń: 1000
  • Ilość użytkowników: 8
  • Ilość numerów powiadomień: 8
  • Materiał obudowy: ABS
  • Miejsce na akumulator: 12 V / 7 Ah
  • Zabezpieczenie antysabotażowe: TAK
  • Wbudowany zasilacz: Buforowy 12 V DC (PSR-ECO-2012)
wszystkie parametry
Ropam B
Ropam B

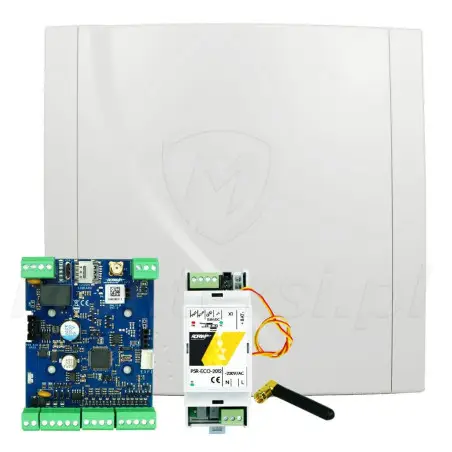

Zestaw modułu powiadomienia i sterowania BasicLTE-SET
Opis

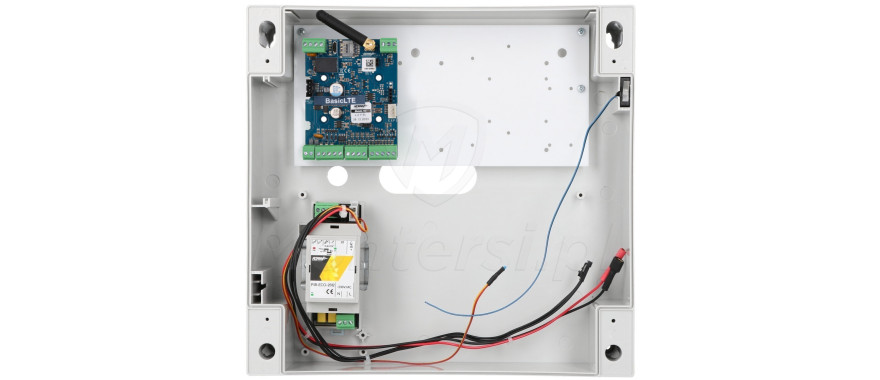

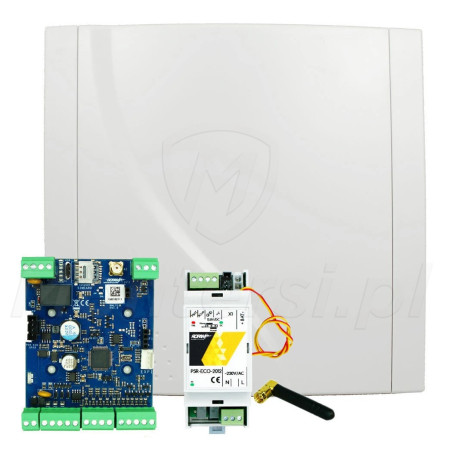

BasicLTE-SET - Zestaw modułu powiadomienia i sterowania LTE, dedykowany do pracy w systemie alarmowym i automatyki. Funkcjonalny i prosty w obsłudze umożliwia otrzymywanie przez użytkownika powiadomień o stanie systemu, a także sterowanie systemem i urządzeniami wykonawczymi. Przez co jest ono świetnym urządzeniem pomocniczym np. central systemów alarmowych, rozszerzających ich możliwości i funkcjonalność. W skład zestawu BasicLTE-SET wchodzą:

  • Moduł powiadomienia i sterowania BasicLTE
  • Zasilacz buforowy PSR-ECO-2012
  • Antena GSM AT-GSM-MINI90
  • Metalowa obudowa O-R3P

Do cech charakterystycznych modułu BasicLTE można zaliczyć:

  • Wbudowane 8 programowalnych wejść (6x standardowe NO / NC i 2x analogowe NO / NC) oraz wejście FAC
  • Wbudowane 4 wyjścia sterowalne (1x przekaźnikowe i 3x tranzystorowe) i 1 wyjście AUX
  • Wbudowany modem LTE - obsługa sieci LTE 4G i 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
  • Obsługa kodów USSD - kontrola minimalnej kwoty na karcie GSM
  • Obsługa do 8 użytkowników
  • Realizacja powiadomień przy pomocy PUSH (aplikacja RopamBasic) / SMS / CALL / e-mail
  • Realizacja połączeń głosowych VOICE / CLIP (dla dowolnych zdarzeń w systemie)
  • Współpraca ze stacją / serwerem RMS lub Kronos NET (szyfrowana transmisja TCP/IP; 2 adresy IP)
  • Obsługa czujek temperatury (TSR-x) lub temperatury i wilgotności (RHT-2x)
  • Pamięć 1000 zdarzeń z nadpisywaniem
  • LogicProcessor zapewniający zaawansowane funkcje logiczne, czasowo-logiczne i arytmetyczne
  • Programowanie: lokalne przez micro USB lub zdalne przez LTE/GPRS (serwer RopamBridge)

Do cech charakterystycznych zasilacza buforowego PSR-ECO-2012 można zaliczyć:

  • Spełnia wymagania normy PN-EN 50131-6
  • Zasilanie urządzeń 12 V DC, o maksymalnym poborze mocy 20 W
  • Współpraca z akumulatorem kwasowo-ołowiowym 1.2 Ah lub 7 Ah
  • Sprawność na poziomie 90%
  • Wbudowane wyjścia techniczne - stan AC, stan akumulatora, inne awarie
  • Zabezpieczenia OCP, SCP, OHP, OVP, UVP
  • Separacja galwaniczna PRI/SEC/ 3.5 kV
  • Optyczna sygnalizacja pracy

Do cech charakterystycznych anteny GSM AT-GSM-MINI90 można zaliczyć:

  • Złącze antenowe typu SMA-m
  • Zysk energetyczny na poziomie 2.15 dBi
  • VSWR < 2.0
  • Impedancja 50 Ohm
  • Polaryzacja: pionowa, dookólna

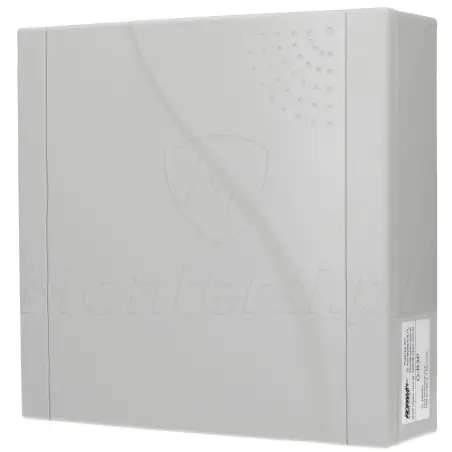

Do cech charakterystycznych obudowy O-R3P można zaliczyć:

  • Montaż natynkowy
  • Materiał: tworzywo sztuczne ABS
  • Miejsce na akumulator 7 Ah / 12 V
  • Wbudowana szyna DIN (TH35)
  • Zabezpieczenie antysabotażowe przed otwarciem obudowy (tamper)

Moduł BasicLTE znajduje zastosowanie w miejscach takich jak np.:

  • Elektroniczne systemy sygnalizacji włamania i napadu
  • Systemy automatyki domowej
  • Systemy kontroli i sterowania poprzez sieć LTE
  • Systemy kontroli i nadzoru temperatury
  • Systemy kontroli i nadzoru nad przesyłowymi sieciami energetycznymi
  • Systemy kontroli dostępu
  • Transmisja i sterowanie procesami technicznymi

Wejścia modułu

Współpraca z praktycznie dowolnymi czujkami alarmowymi

Moduł powiadomienia i sterowania BasicLTE jest wyposażona 8 programowalnych wejść, do których można podłączyć praktycznie dowolną czujkę alarmową. Przykładowo można je wykorzystać do podłączenia standardowych czujek ruchu, czujek dymu papierosowego lub czujek temperatury. Wejścia modułu dzielą się na 2 typy:

  • I1 - I6 - Standardowe wejścia typu NO / NC, służące do kontroli stanu systemu alarmowego
  • I7 - I8 - Analogowe wejścia typu NO / NC (GND / +12 V) lub 0 - 10 V (4 - 20 mA)

Moduł BasicLTE jest również wyposażony w wejście FAC. Przy jego pomocy możliwa jest kontrola napięcia AC, np. centrali alarmowej współpracującej z modułem.

Wyjścia modułu

Współpraca z urządzeniami automatyki domowej

Moduł jest również wyposażony 4 wyjścia sterowalne, do których można podłączyć urządzenia automatyki domowej. Wyjścia modułu dzielą się na 2 typy:

  • O1 - Wyjście przekaźnikowe (max. 1 A @ 30 V DC)
  • O2 - O4 - Wyjścia tranzystorowe z zabezpieczeniem zwarciowym (max. 700 mA)

Moduł posiada również wbudowane wejście zasilania AUX 12 V / 1 A. Przy jego pomocy można zrealizować zasilenie np. czujek lub przekaźników. Wyjście AUX posiada zabezpieczenie przeciwzwarciowe, przeciążeniowe i temperaturowe.

Modem LTE

Powiadomienia o zdarzeniach w systemie i zdalna obsługa

Moduł posiada wbudowany modem LTE do obsługi sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz). Przy jego pomocy możliwa jest realizacja powiadomień o zdarzeniach w systemie, a także zdalne sterowanie systemem i urządzeniami automatyki. Powiadomieni i zdalne sterowanie jest podstawowo realizowane z poziomu aplikacji RopamBasic. Moduł ma również możliwość realizacji powiadomień przy pomocy:

  • SMS / CALL - Niezależne komunikaty dla zdarzeń w systemie (na maksymalnie 8 numerów telefonów)
  • E-MAIL - Niezależne komunikaty dla zdarzeń w systemie (na maksymalnie 8 adresów e-mail)
  • VOICE / CLIP - Niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 8 komunikatów głosowych)

Aplikacja RopamBasic

Prosta i wygodna obsługa modułu powiadomień i sterowania BasicLTE

Zdalna obsługa modułu BasicLTE jest podstawowo realizowana z poziomu aplikacji RopamBasic na urządzenia mobilne z systemem operacyjnym Android lub iOS. Aplikacja cechuje się wysoką funkcjonalnością i intuicyjnym, w pełni konfigurowalnym interfejsem (UI) - dzięki czemu codzienna obsługa systemu jest prosta i przyjemna. Do podstawowych właściwości aplikacji można zaliczyć:

  • Obsługa powiadomień PUSH oraz poleceń głosowych
  • Możliwość dostosowania menu do potrzeb użytkownika (przez dowolne umieszczenie piktogramów w aplikacji)
  • Sterowanie za pomocą widgetów z poziomu pulpitu systemu Android
  • Tworzenie własnych makro-poleceń
  • Łatwa konfiguracja, przez zeskanowanie kodu QR wygenerowanego w programie BasicGSMManager

Z poziomu aplikacji RopamBasic użytkownik może:

  • Podglądać stan urządzenia
  • Podglądać stan wejść
  • Podglądać stan wyjść
  • Sterować wyjściami
  • Uzbrajać i rozbrajać system
  • Podglądać aktualne awarie w systemie
  • Podglądać zdarzenia systemowe

LogicProcessor

Zaawansowana logika systemu

Dużą zaletą modułu BasicLTE jest jej budowa w oparciu o zaawansowany mikroprocesor, z systemem operacyjnym czasu rzeczywistego. Dzięki niemu możliwa jest obsługa funkcji logicznych, funkcji czasowo-logicznych i funkcji arytmetyki, które umożliwiają budowę inteligentnej automatyki i systemu alarmowego. LogicProcessor udostępnia 10 niezależnych warunków logicznych (bloki If...Then...Else) oraz 10 przekaźników czasowych do realizacji funkcji czasowo-logicznych. LogicProcessor udostępnia również 4 timery z kalendarzem do sterowania i automatyki.

  • Wejścia: 8 programowalnych wejść i 1 wejście FAC
  • Wyjścia: 4 sterowalne wyjścia i 1 wyjście AUX
  • Powiadomienie: PUSH / SMS / CALL / E-MAIL / VOICE / CLIP
  • Modem LTE: TAK
  • Zdalna konfiguracja: TAK
  • Zdalne sterowanie: TAK
  • Sterowanie automatyką: TAK
  • Pamięć zdarzeń: 1000
  • Ilość użytkowników: 8
  • Ilość numerów powiadomień: 8
  • Materiał obudowy: ABS
  • Miejsce na akumulator: 12 V / 7 Ah
  • Zabezpieczenie antysabotażowe: TAK
  • Wbudowany zasilacz: Buforowy 12 V DC (PSR-ECO-2012)
  • Zasilanie: 230 V AC
  • Wydajność zasilacza: 20 W
  • Wymiary: 264 x 253 x 85 mm
  • Gwarancja producenta: 24 miesiące
