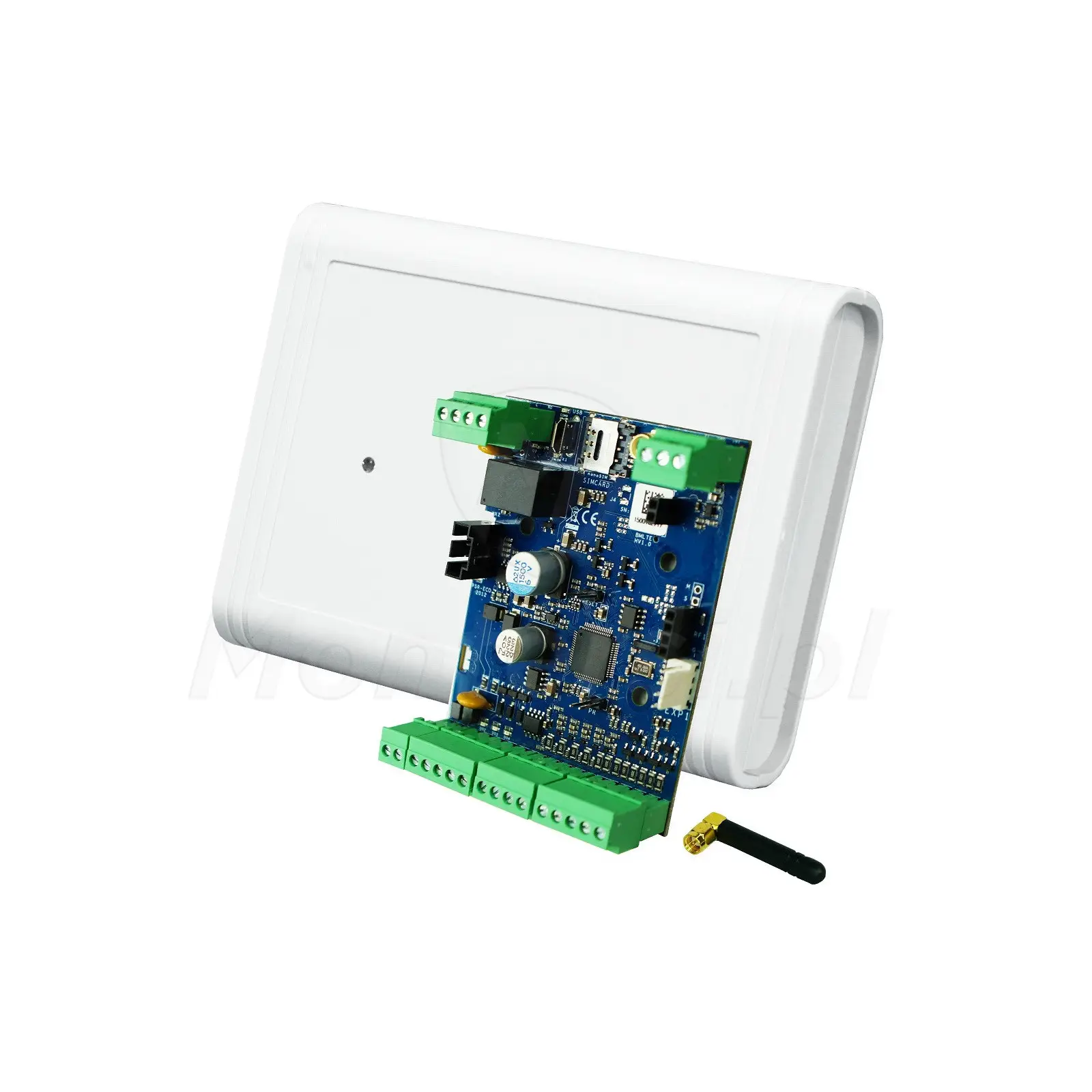

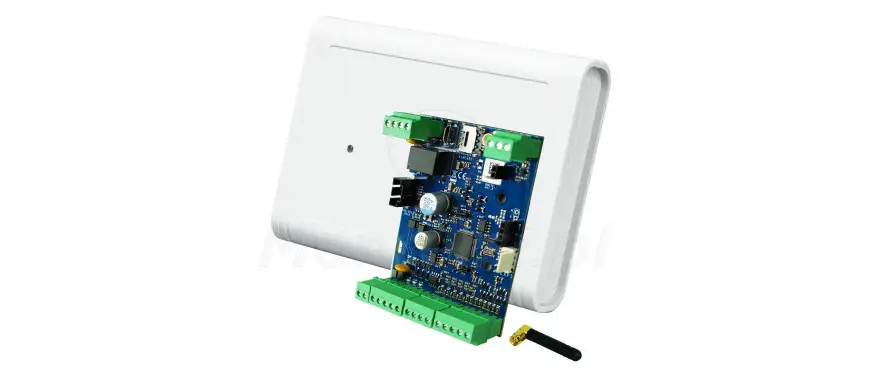

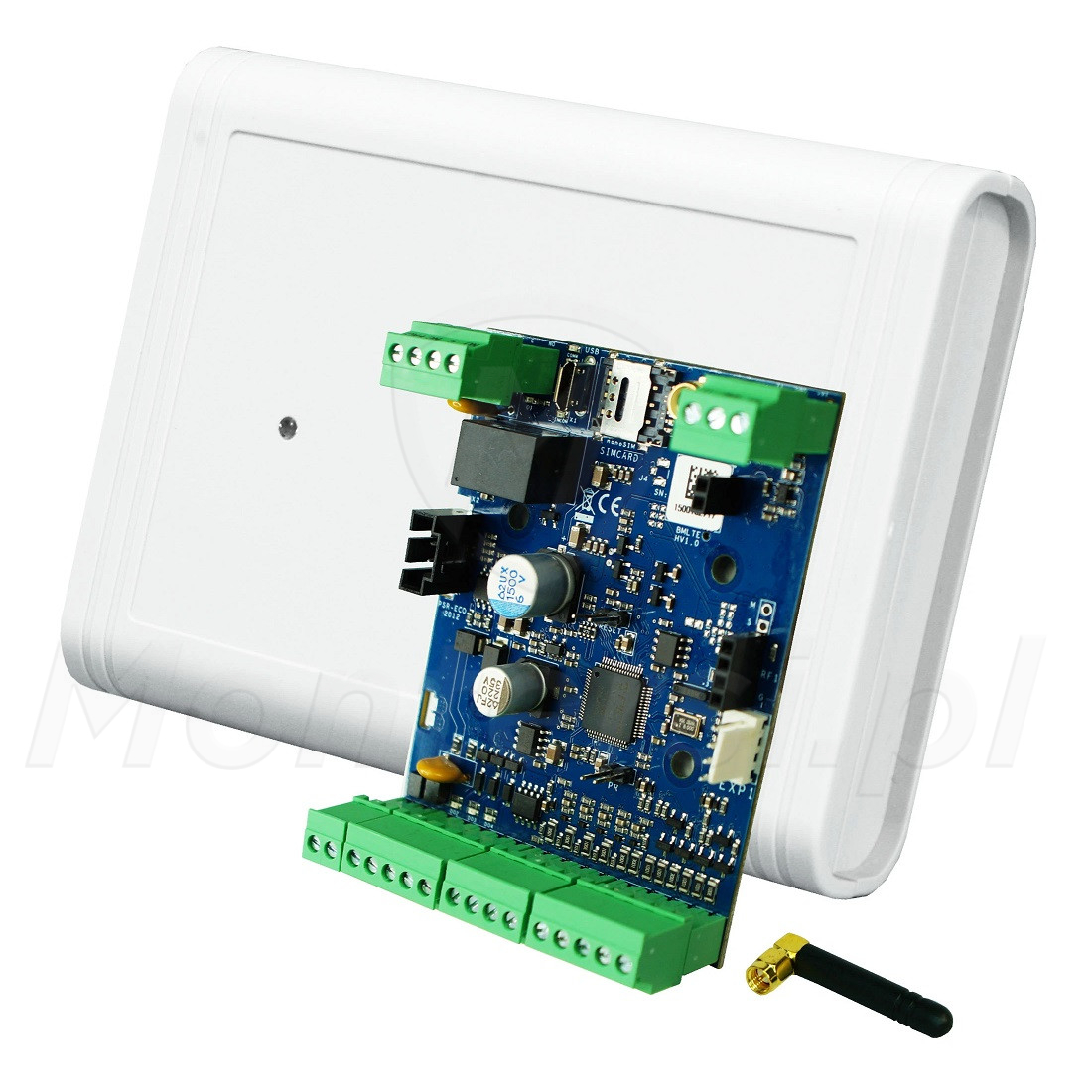

BasicLTE-BOX - Moduł powiadomienia i sterowania LTE

Wejścia modułu

Współpraca z praktycznie dowolnymi czujkami alarmowymi

Moduł powiadomienia i sterowania BasicLTE-BOX jest wyposażona 8 programowalnych wejść, do których można podłączyć praktycznie dowolną czujkę alarmową. Przykładowo można je wykorzystać do podłączenia standardowych czujek ruchu, czujek dymu papierosowego lub czujek temperatury. Wejścia modułu dzielą się na 2 typy:

• I1 - I6 - Standardowe wejścia typu NO / NC, służące do kontroli stanu systemu alarmowego
• I7 - I8 - Analogowe wejścia typu NO / NC (GND / +12 V) lub 0 - 10 V (4 - 20 mA)

Moduł BasicLTE-BOX jest również wyposażony w wejście FAC. Przy jego pomocy możliwa jest kontrola napięcia AC, np. centrali alarmowej współpracującej z modułem.

Wyjścia modułu

Współpraca z urządzeniami automatyki domowej

Moduł jest również wyposażony 4 wyjścia sterowalne, do których można podłączyć urządzenia automatyki domowej. Wyjścia modułu dzielą się na 2 typy:

• O1 - Wyjście przekaźnikowe (max. 1 A @ 30 V DC)
• O2 - O4 - Wyjścia tranzystorowe z zabezpieczeniem zwarciowym (max. 700 mA)

Moduł posiada również wbudowane wejście zasilania AUX 12 V / 1 A. Przy jego pomocy można zrealizować zasilenie np. czujek lub przekaźników. Wyjście AUX posiada zabezpieczenie przeciwzwarciowe, przeciążeniowe i temperaturowe.

Modem LTE

Powiadomienia o zdarzeniach w systemie i zdalna obsługa

Moduł posiada wbudowany modem LTE do obsługi sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz). Przy jego pomocy możliwa jest realizacja powiadomień o zdarzeniach w systemie, a także zdalne sterowanie systemem i urządzeniami automatyki. Powiadomieni i zdalne sterowanie jest podstawowo realizowane z poziomu aplikacji RopamBasic. Moduł ma również możliwość realizacji powiadomień przy pomocy:

• SMS / CALL - Niezależne komunikaty dla zdarzeń w systemie (na maksymalnie 8 numerów telefonów)
• E-MAIL - Niezależne komunikaty dla zdarzeń w systemie (na maksymalnie 8 adresów e-mail)
• VOICE / CLIP - Niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 8 komunikatów głosowych)

Aplikacja RopamBasic

Prosta i wygodna obsługa modułu powiadomień i sterowania BasicLTE

Zdalna obsługa modułu BasicLTE-BOX jest podstawowo realizowana z poziomu aplikacji RopamBasic na urządzenia mobilne z systemem operacyjnym Android lub iOS. Aplikacja cechuje się wysoką funkcjonalnością i intuicyjnym, w pełni konfigurowalnym interfejsem (UI) - dzięki czemu codzienna obsługa systemu jest prosta i przyjemna. Do podstawowych właściwości aplikacji można zaliczyć:

• Obsługa powiadomień PUSH oraz poleceń głosowych
• Możliwość dostosowania menu do potrzeb użytkownika (przez dowolne umieszczenie piktogramów w aplikacji)
• Sterowanie za pomocą widgetów z poziomu pulpitu systemu Android
• Tworzenie własnych makro-poleceń
• Łatwa konfiguracja, przez zeskanowanie kodu QR wygenerowanego w programie BasicGSMManager

Z poziomu aplikacji RopamBasic użytkownik może:

• Podglądać stan urządzenia
• Podglądać stan wejść
• Podglądać stan wyjść
• Sterować wyjściami
• Uzbrajać i rozbrajać system
• Podglądać aktualne awarie w systemie
• Podglądać zdarzenia systemowe

LogicProcessor

Zaawansowana logika systemu

Dużą zaletą modułu BasicLTE-BOX jest jej budowa w oparciu o zaawansowany mikroprocesor, z systemem operacyjnym czasu rzeczywistego. Dzięki niemu możliwa jest obsługa funkcji logicznych, funkcji czasowo-logicznych i funkcji arytmetyki, które umożliwiają budowę inteligentnej automatyki i systemu alarmowego. LogicProcessor udostępnia 10 niezależnych warunków logicznych (bloki If...Then...Else) oraz 10 przekaźników czasowych do realizacji funkcji czasowo-logicznych. LogicProcessor udostępnia również 4 timery z kalendarzem do sterowania i automatyki.
