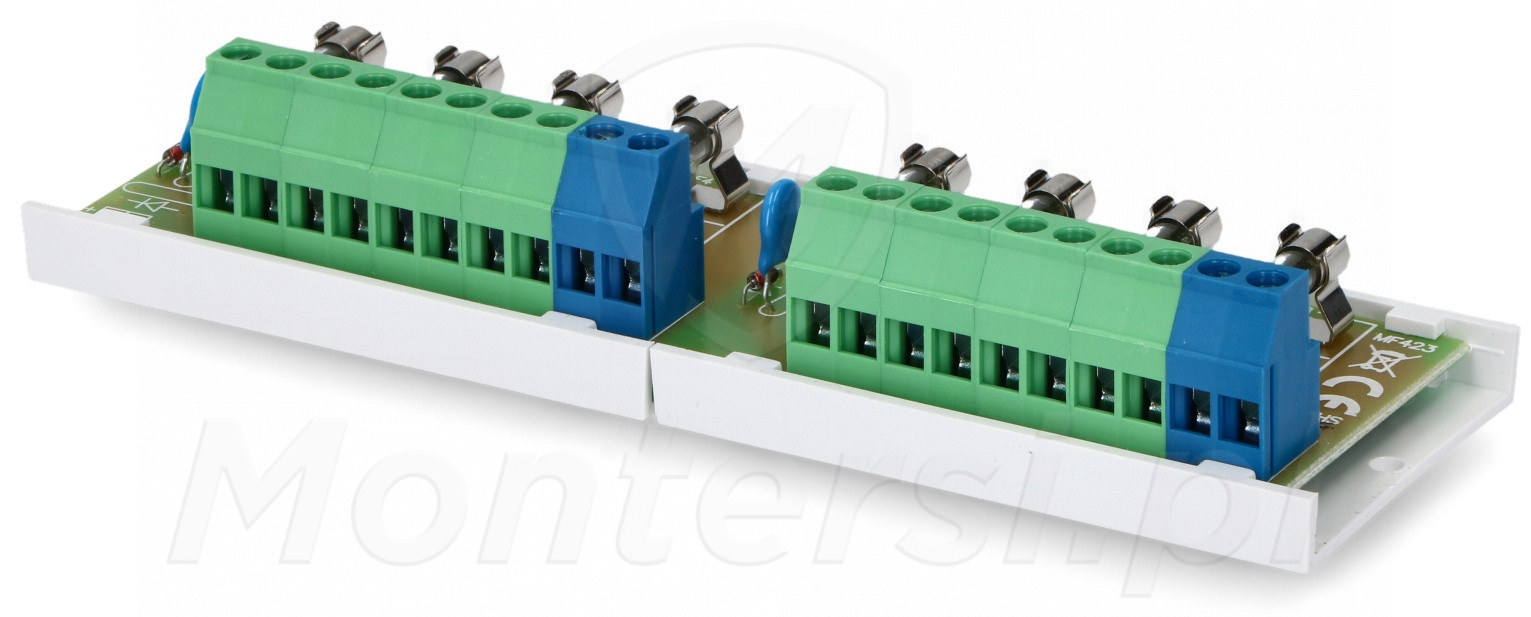

AWZ598 - Moduł bezpiecznikowy LB8

Kod: 21940

Parametry techniczne:

Napięcie zasilania: 10 - 24 V AC, 10 - 30 V DC
Napięcie wyjściowe: Uin
Ilość wejść zasilania: 2
Ilość wyjść zasilania: 8
Obciążalność pojedyńczego wyjścia: 1.5 A
Bezpieczniki: 8x topikowe
Sygnalizacja optyczna: TAK
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie przepięciowe: TAK
Montaż: Listwa montażowa lub taśma samoprzylepna
Klasa środowiskowa: II
Temperatura pracy: -10...+50 °C
Wymiary: 144 x 43 x 26 mm

Na zamówienie

Czas realizacji:

48h

61,50 zł

netto: 50,00 zł

Opis produktu
Załączniki

AWZ598 - Moduł bezpiecznikowy, dedykowany do pracy w systemach niskonapięciowych. Przy jego pomocy możliwe jest rozdzielenie zasilania i dodatkowe zabezpieczenie podłączonych urządzeń. Do cech charakterystycznych modułu bezpiecznikowego można zaliczyć:

Wbudowane 8 wyjść zasilania, zabezpieczone przy pomocy bezpieczników topikowych 1.5 A (zabezpieczenie przed przeciążeniem i przed zwarciem)
Wbudowane 2 wejścia zasilania, zabezpieczone przy pomocy warystorów (zabezpieczenie przed przepięciami układu zasilania)
Napięcie wyjściowe równe napięciu wejściowemu: 10 - 30 V DC / 10 - 24 V AC
Wejścia / wyjścia zasilania: złącza śrubowe 2.5 mm²
Diodowa sygnalizacja stanu poszczególnych wyjść
Montaż na listwie montażowej lub taśmie samoprzylepnej

Moduł bezpiecznikowy AWZ598 jest elementem uniwersalnym i sprawdza się on świetnie jako element systemów:

Monitoringu CCTV
Alarmowych
Kontroli dostępu
Domofonowych i wideodomofonowych

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 10 - 24 V AC, 10 - 30 V DC
Napięcie wyjściowe: Uin
Ilość wejść zasilania: 2
Ilość wyjść zasilania: 8
Obciążalność pojedyńczego wyjścia: 1.5 A
Bezpieczniki: 8x topikowe
Sygnalizacja optyczna: TAK
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie przepięciowe: TAK
Montaż: Listwa montażowa lub taśma samoprzylepna
Klasa środowiskowa: II
Temperatura pracy: -10...+50 °C
Wymiary: 144 x 43 x 26 mm
Waga: 0.09 kg
Gwarancja producenta: 24 miesiące od daty produkcji

Bezpieczniki topikowe i warystory

Skuteczna ochrona podłączonych urządzeń

Wszystkie wyjścia modułu AWZ598 są zabezpieczone przy pomocy bezpieczników topikowych (1.5 A). Dzięki nim, urządzenia podłączone do modułu są chronione przed przeciążeniem i przed zwarciem. Bezpieczniki topikowe działają w momencie gdy na wyjściu pojawia się zbyt duży prąd, trwale odłączając zasilanie od podłączonego urządzenia.

Dodatkowo wejścia zasilania modułu AWZ598 są zabezpieczone przy pomocy warystorów. Chronią one moduł przed przepięciami, które mogą powstać w układzie zasilania.

Diody LED

Sygnalizacja optyczna zadziałania bezpiecznika

Moduł AWZ598 jest wyposażony w sygnalizację optyczną, zrealizowaną w oparciu o zielone diody LED (L1 - L8). Służą one do sygnalizacji stanu poszczególnych wyjść zasilania AUX1 - AUX8.
