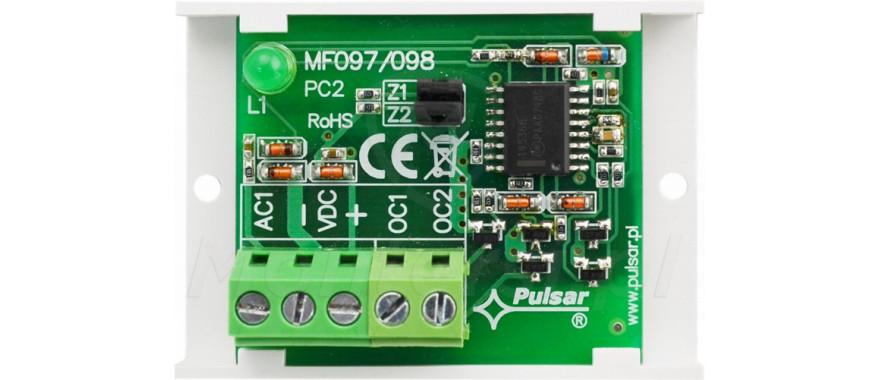

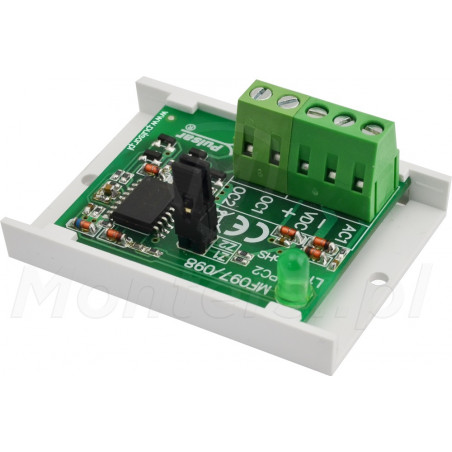

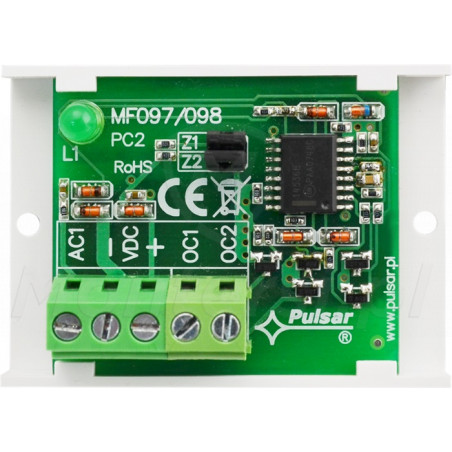

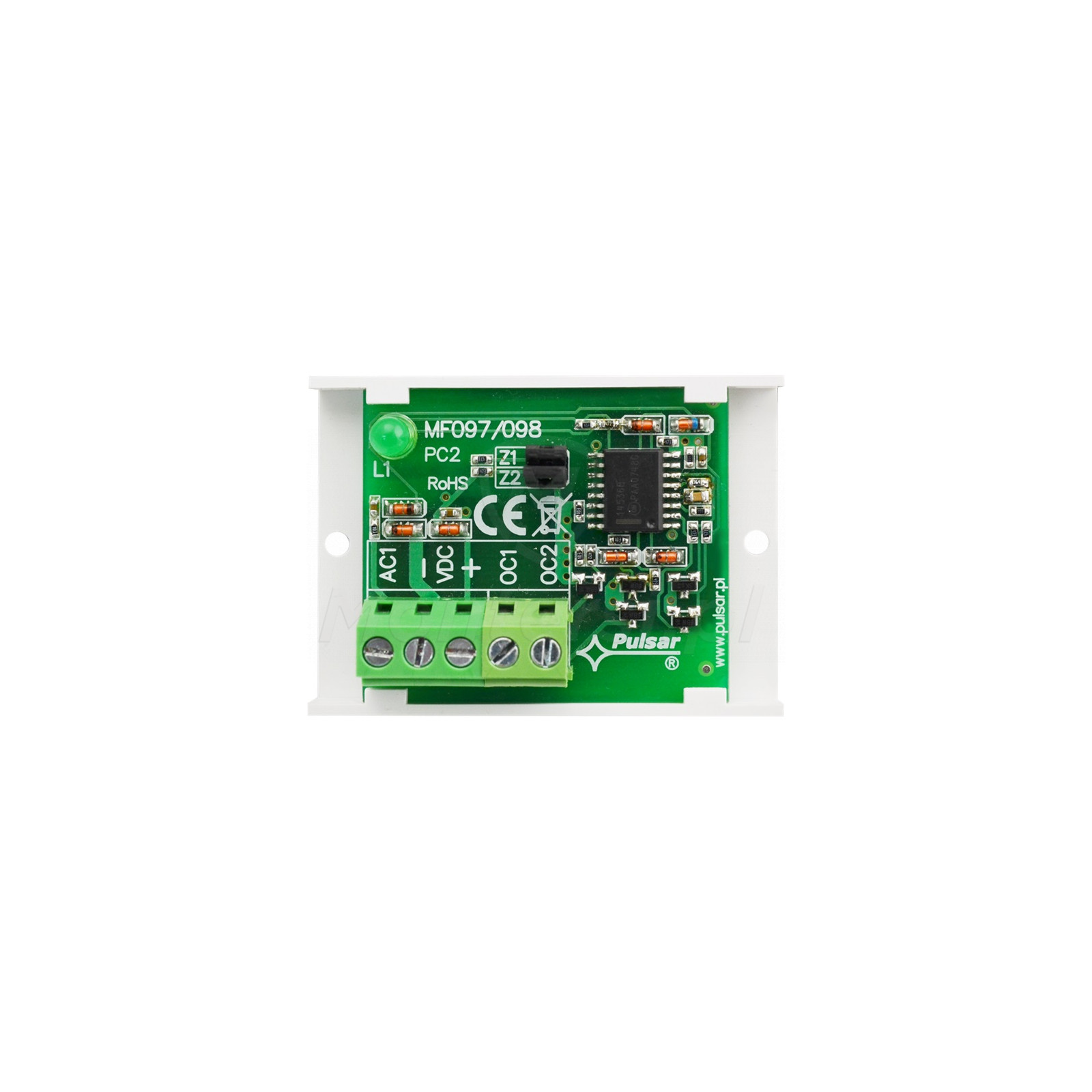

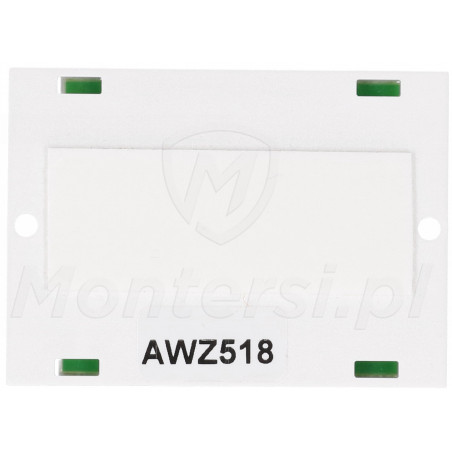

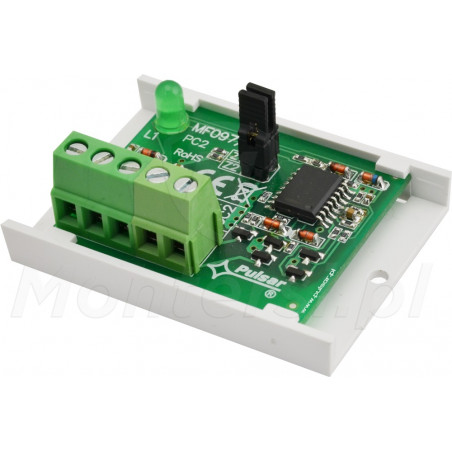

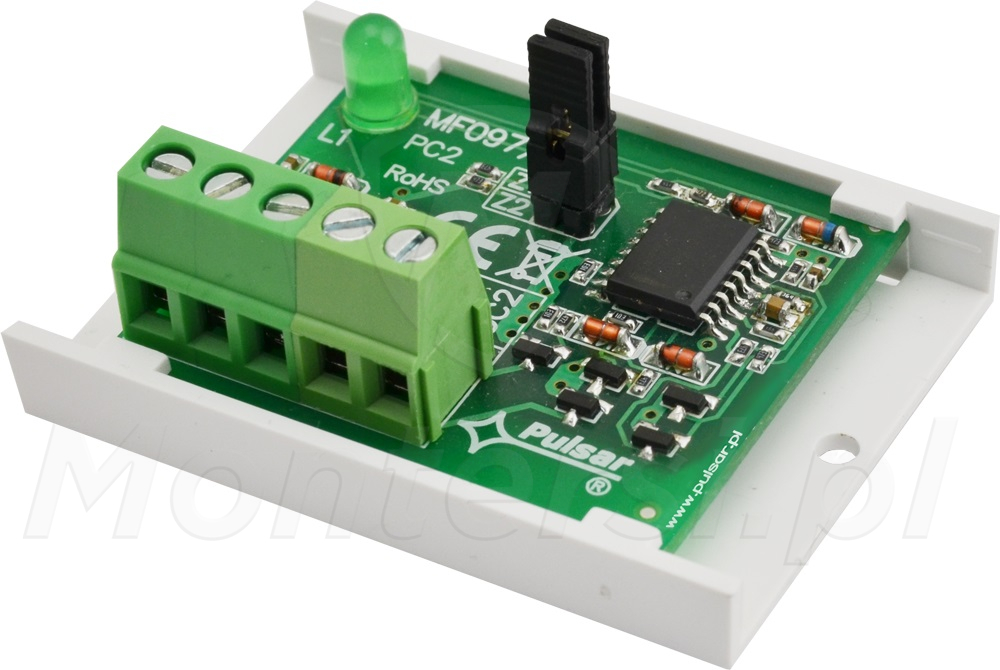

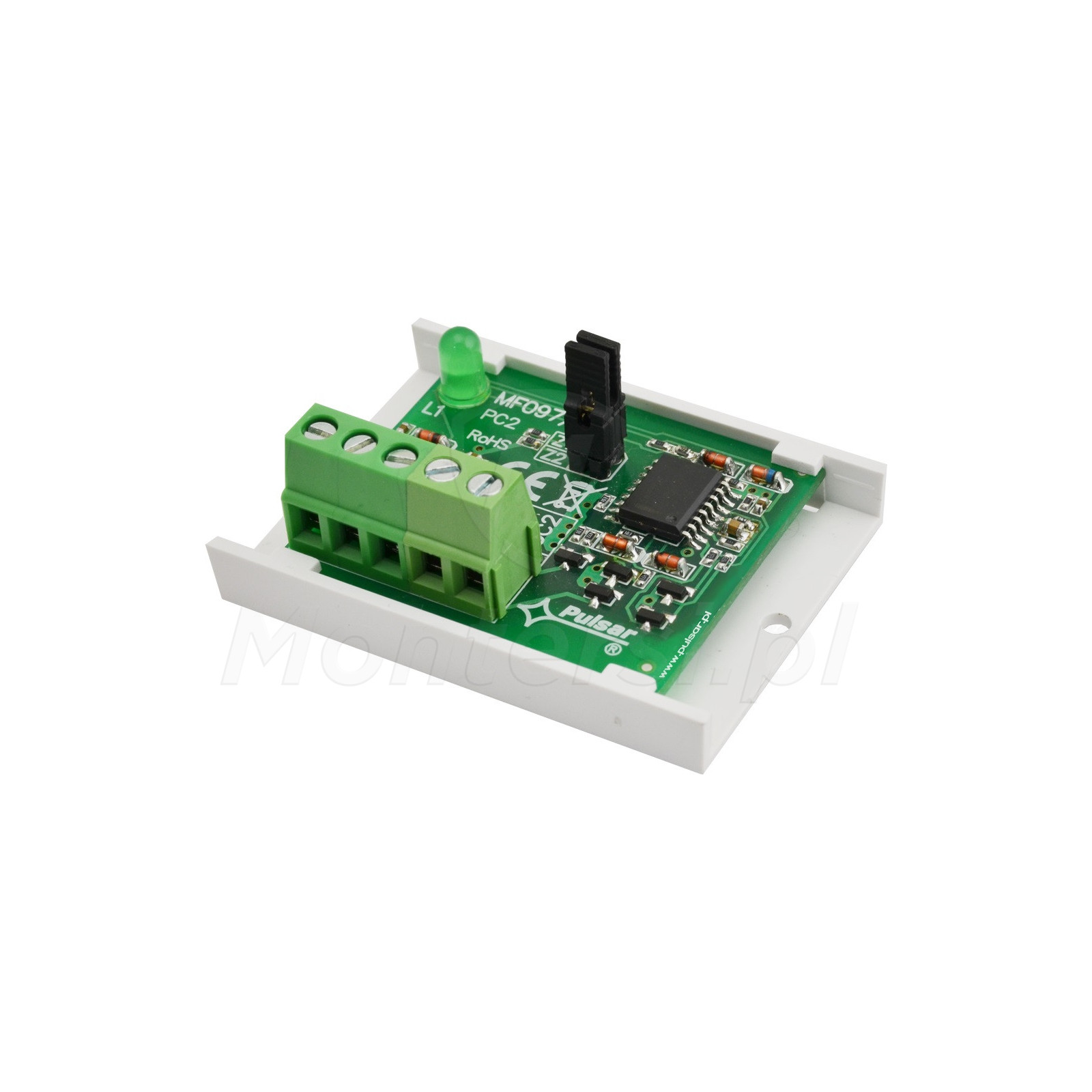

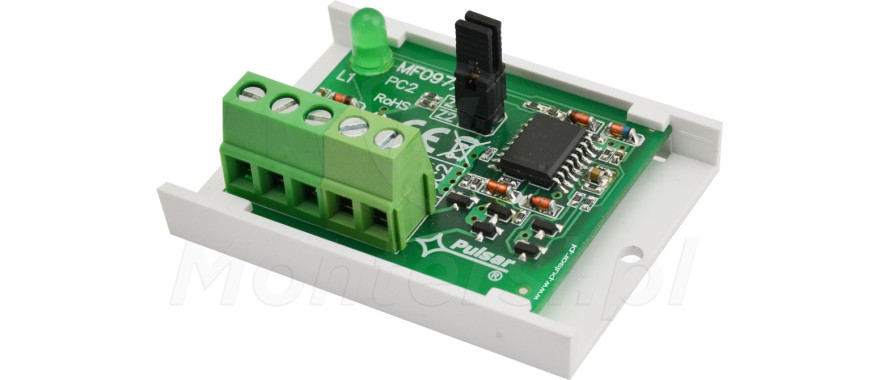

AWZ518 - Moduł przekaźnika czasowego

Kod: 16203

Parametry techniczne:

Wyjścia techniczne: wyjście OC1, wyjście OC2
Sygnalizacja optyczna: Dioda LED
Napięcie zasilające: 10V ÷ 15V DC
Maksymalny prąd: 5 mA
Temperatura pracy: -10°C ÷ 50°C
Wymiary: 60 x 43 x 23 mm
Waga: 0,05 kg
Gwarancja producenta: 24 miesiące

Mało

Czas realizacji:

24h

75,03 zł

netto: 61,00 zł

Opis produktu
Załączniki

AWZ518 - Moduł przekaźnika czasowego. Służy do kontroli stanu zasilania AC w obiektowych systemach alarmowych. Moduł potrafi przekazać informacje o ewentualnym zaniku zasilania z ustawionym czasem opóźnienia. Możliwe jest również wysłanie informacji o powrocie zasilania. Konfiguracja czasu opóźnienia odbywa się za pomocą dwóch zworek na płytce urządzenia.

Parametry techniczne:

Parametry techniczne:

Wyjścia techniczne: wyjście OC1, wyjście OC2
Sygnalizacja optyczna: Dioda LED
Napięcie zasilające: 10V ÷ 15V DC
Maksymalny prąd: 5 mA
Temperatura pracy: -10°C ÷ 50°C
Wymiary: 60 x 43 x 23 mm
Waga: 0,05 kg
Gwarancja producenta: 24 miesiące

Informacja o braku zasilania

Przekaźnik czasowy

Moduł AWZ518 PC2 pozwala przekazać informacje o zanikach napięcia AC z ustawionym czasem opóźnienia wynoszącym w zależności od konfiguracji 1s / 1min / 16min / 4h15min. Pojawienie się napięcia AC (chwilowego) podczas odliczania czasu opóźnienia powoduje rozpoczęcie odliczania od początku.

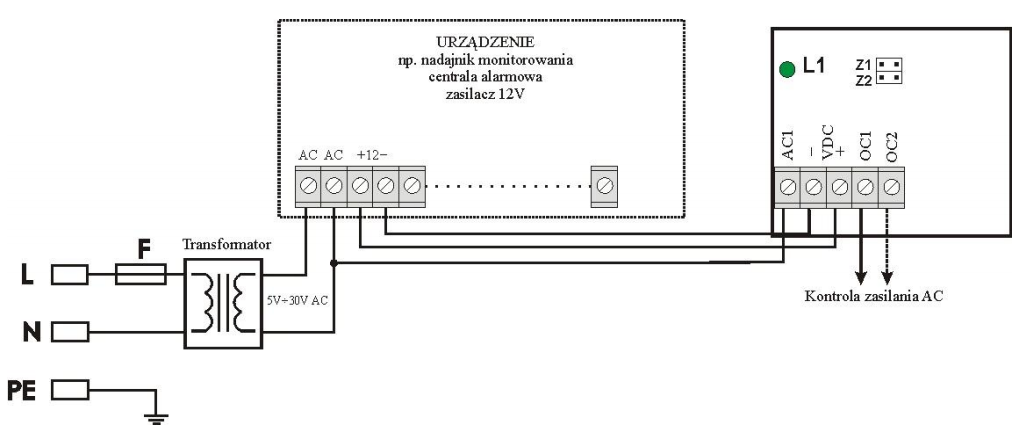

Przykładowy schemat podłączenia przekaźnika AWZ518

Pobierz

Typ	Nazwa	Rozmiar
Instrukcje	pdf Instrukcja obsługi	367.42 kB	Pobierz
Certyfikaty	pdf Deklaracja zgodności	329.38 kB	Pobierz
Certyfikaty	pdf Ogólne warunki gwarancji	286.81 kB	Pobierz
Karty Katalogowe	pdf Karta katalogowa	165.52 kB	Pobierz
