AUPS-40-120-L1 - Zasilacz buforowy SMPS 12 V DC / 3.5 A, IP56

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci 230 V AC

AUPS-40-120-L1 jest zasilaczem buforowym, umożliwiającym rozwiązanie problemu nieprzerwanego zasilania urządzeń 12 V DC. Po podłączeniu do niego akumulatora podtrzymującego SLA (żelowego lub AGM), może on pracować w trybie awaryjnym, podtrzymującym pracę systemu po awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora. Do dodatkowych zalet obwodu akumulatora można zaliczyć:

• Szybkie ładowanie akumulatora prądem o max. wartości 1.5 A (zależnie od stopnia rozładowania akumulatora)
• Ochrona akumulatora przed nadmiernym rozładowaniem - odłączenie akumulatora dla napięcia poniżej 10.8 V
• Zabezpieczenie przed przeciążeniem i odwrotnym podłączeniem akumulatora - bezpiecznik topikowy 6.3 A

Sprawność 92%

Stabilne parametry pracy ciągłej

Zasilacz AUPS-40-120-L1 cechuje się wysoką sprawnością, na poziomie 92%. Co oznacza, że cechuje się on niskim zużyciem energii i przy transformacji napięcia nie nagrzewa się do wysokich temperatur. Dzięki czemu zachowuje on stabilne parametry pracy w całym czasie działania.

Zabezpieczenia obwodu zasilacza AUPS-40-120-L1:

• Przeciwzwarciowe SCP
• Przeciążeniowe OLP
• Termiczne OHP
• Przepięciowe

Diody LED i wyjścia techniczne

Sygnalizacja stanu pracy i awarii zasilacza

Zasilacz posiada wbudowaną sygnalizację optyczną, zrealizowaną w oparciu o 3 diody LED - żółtej, zielonej oraz czerwonej. Służą one do sygnalizacji stanu pracy zasilacza:

• LED1 (żółta) - obecność napięcia sieciowego 230 V AC
• LED2 (zielona) - obecność napięcia DC_out
• LED3 (czerwona) - ładowanie akumulatora

Zasilacz jest również wyposażony w wyjścia techniczne, typu otwarty kolektor (OC), o maksymalnym obciążeniu 50 mA. Służą one do wysyłania sygnału o nieprawidłowym działaniu zasilacza. Model AUPS-40-120-L1 jest wyposażony w 2 wyjścia:

• OUF - brak napięcia DC_out
• ACF - brak napięcia AC

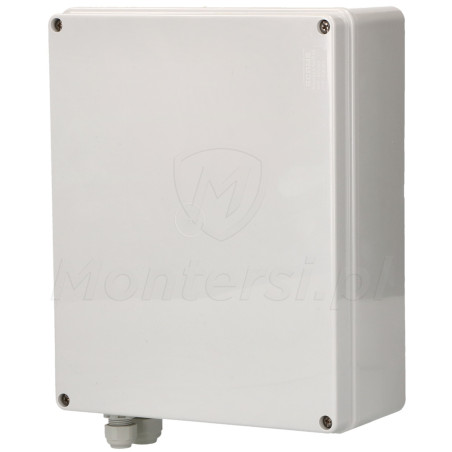

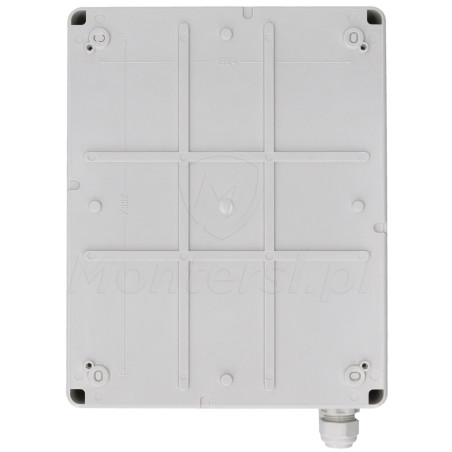

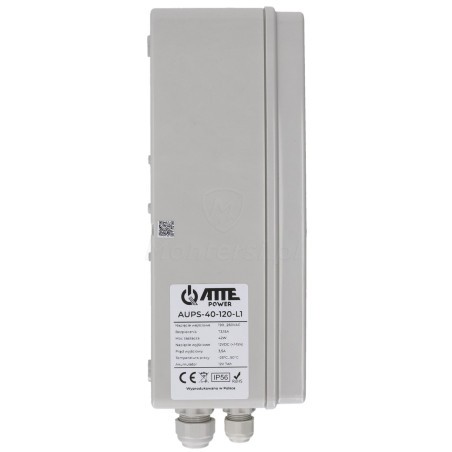

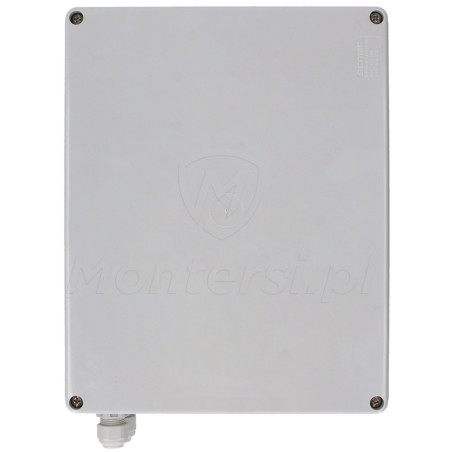

Obudowa ABOX-L1

Bezawaryjna praca na zewnątrz

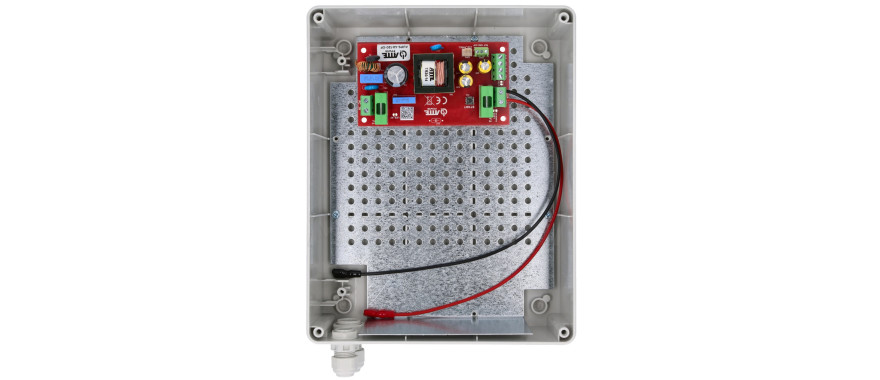

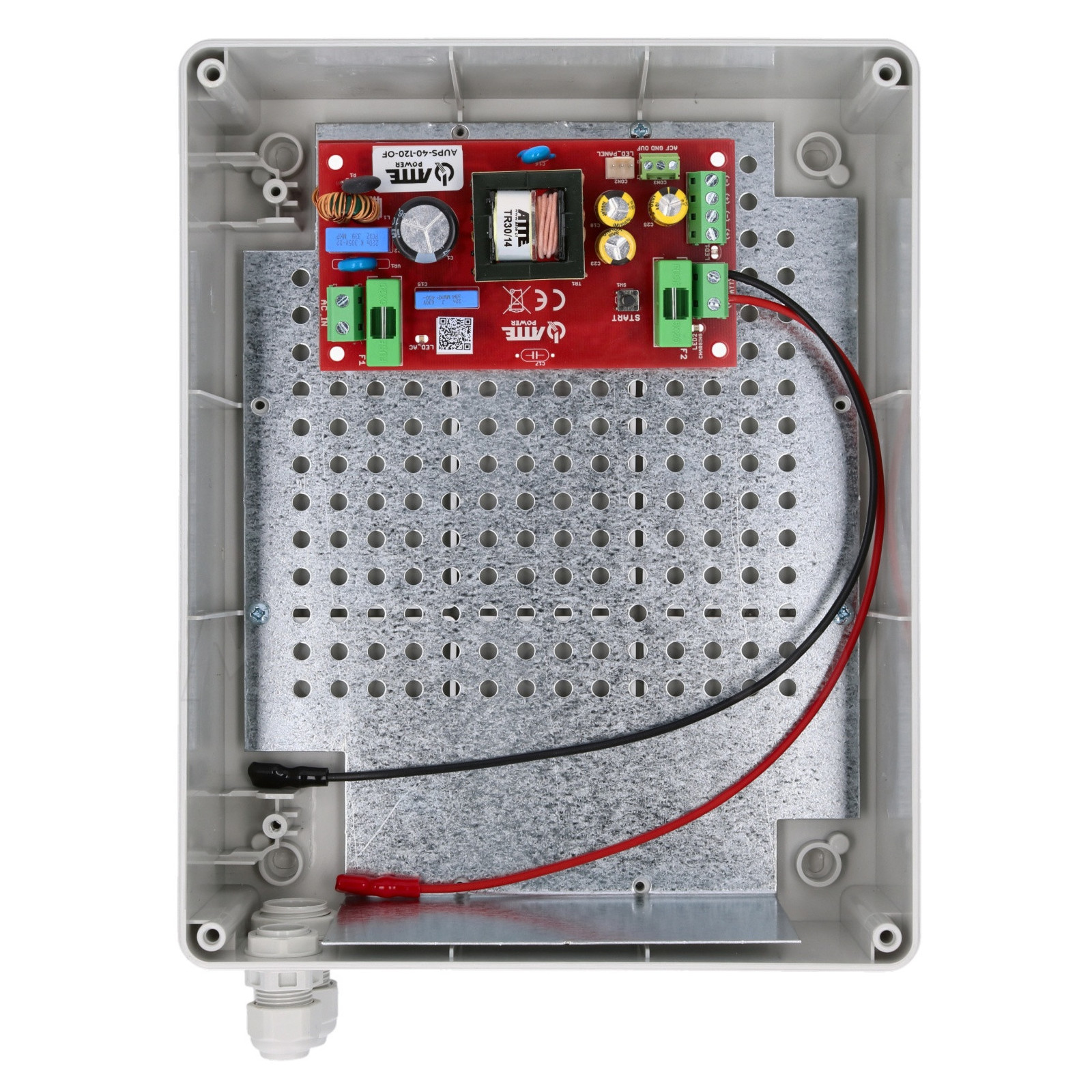

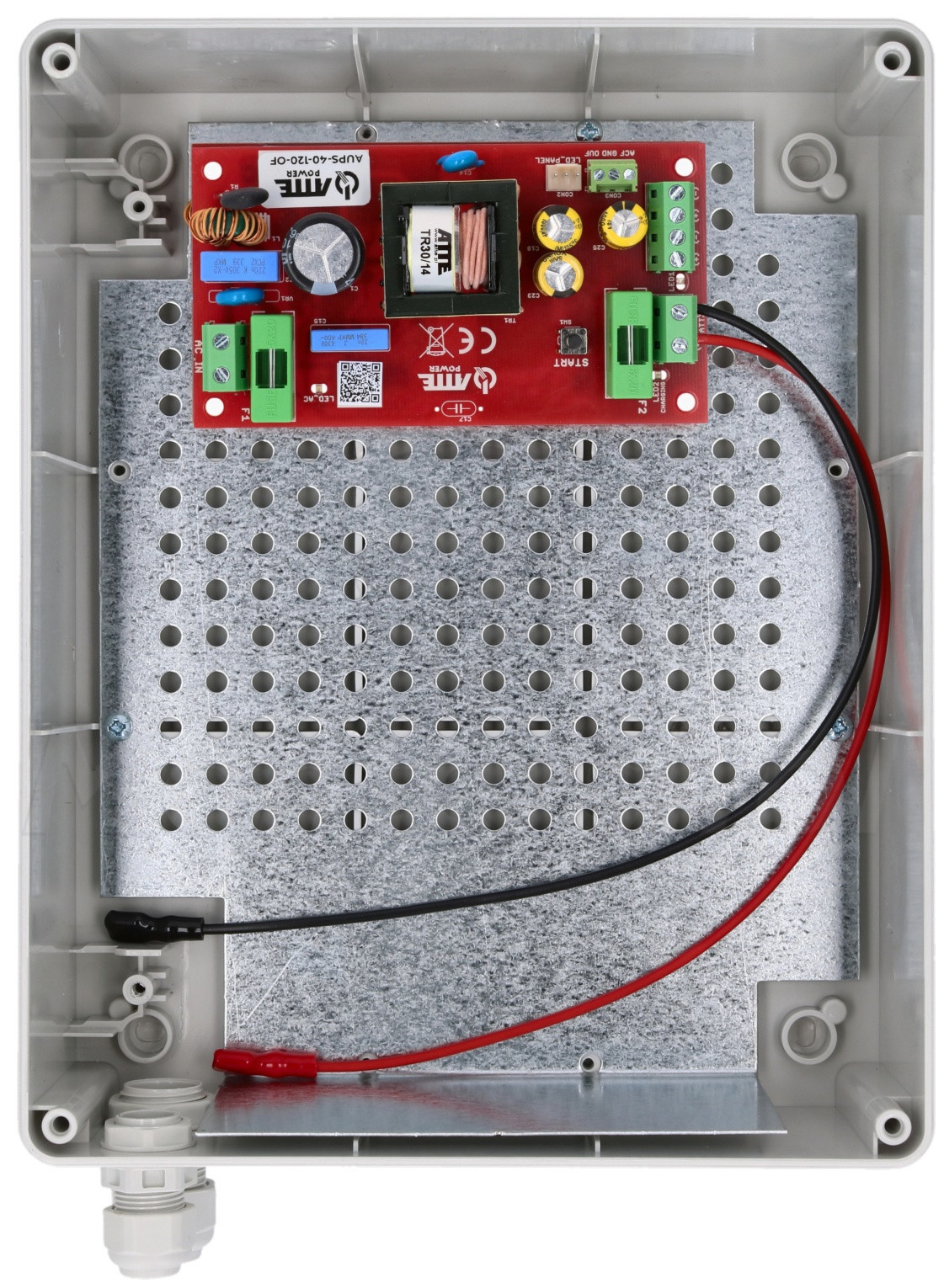

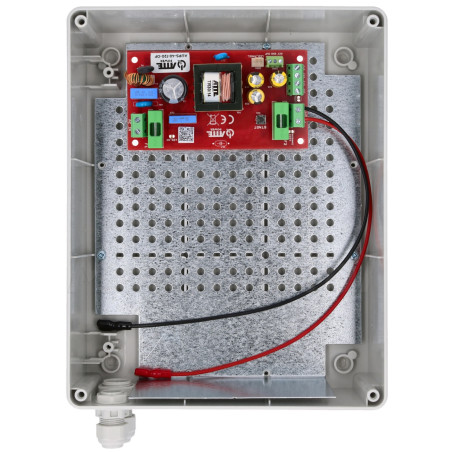

Zasilacz AUPS-40-120-L1 umieszczono w małej, hermetycznej obudowie (IP56), przystosowanej do montażu natynkowego. Zapewnia ona dodatkową ochronę elementów przed ingerencją osób trzecich i wpływem czynników pogodowych. Dzięki czemu zasilacz może poprawnie pracować na zewnątrz, praktycznie niezależnie od panujących warunków pogodowych. Do elementów wyróżniających obudowy ABOX-L1 można zaliczyć:

• Wykonana z tworzywa sztucznego UV, zapewniające odporność na działanie promieni słonecznych i inne niekorzystne czynniki pogodowe
• Wbudowane dławnice 1x M16 i 1x M20, do hermetycznego wprowadzenia przewodów
• Pokrywa i obudowa połączone żyłką, w celu ułatwienia serwisu
• Miejsce na akumulator 7 Ah
• Systemowe otworowanie w rastrze 10.8 mm (możliwość poziomego lub pionowego montażu elementów we wnętrzu obudowy)
• Montaż naścienny przy pomocy uchwytów montażowych (uchwyty w zestawie)
