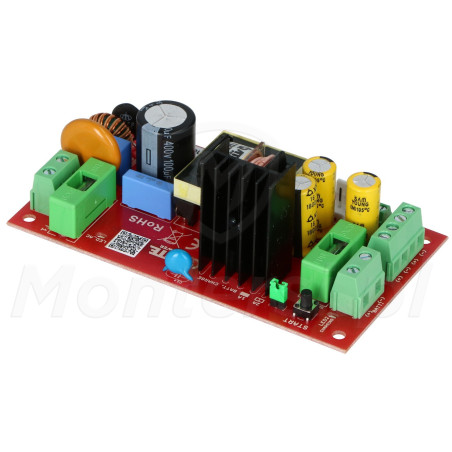

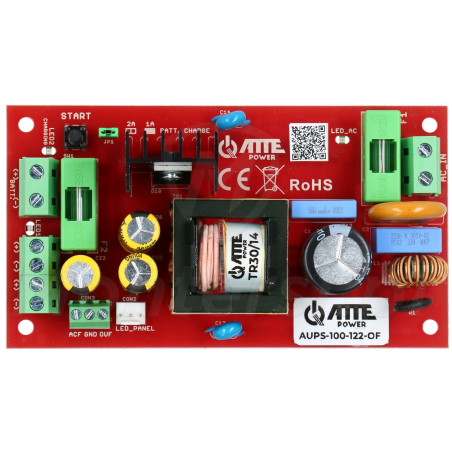

AUPS-100-122-OF - Zasilacz buforowy SMPS 12 V DC / 8 A

Kod: 34569

Dużo

Czas realizacji:

24h

281,67 zł

netto: 229,00 zł

Napięcie zasilania: 190 - 260 V AC
Napięcie wyjściowe: 10.8 - 14.4 V DC
Prąd wyjściowy (max): 10 A
Moc zasilacza (max): 100 W (120 W z ładowaniem akumulatora)
Sprawność: 90%
Dedykowany akumulator: SLA (żelowy lub AGM)
Prąd ładowania akumulatora: 3 A / 6 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie termiczne (OHP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK

wszystkie parametry

AUPS-100-122-OF - Zasilacz buforowy SMPS

Opis

AUPS-100-122-OF - Moduł zasilacza buforowego SMPS, dedykowany do bezprzerwowego zasilania urządzeń wymagających napięcia 12 V DC. Sprawdza się on świetnie jako element systemów monitoringu CCTV, kontroli dostępu, systemów alarmowych i nie tylko. Zbudowany z wysokiej jakości elementów, cechuje się niezawodnością i stabilnymi parametrami pracy ciągłej przez długi okres czasu. Do cech charakterystycznych zasilacza AUPS-100-120-OF można zaliczyć:

Napięcie wyjściowe: 10.8 - 14.4 V DC
Maksymalny prąd wyjściowy: 10 A maksymalny prąd podczas ładowania akumulatora, (8 A ciągły)
Współpraca z akumulatorami bezobsługowymi SLA (żelowymi lub AGM)
Wysoka sprawność na poziomie 90%
Zabezpieczenia: SCP, OLP, OHP, termiczne
Diodowa sygnalizacja stanu pracy
Wbudowane 2 wyjścia techniczne typu OC
Długi czas podtrzymania, w porównaniu do klasycznych systemów z zasilaczami UPS
Samoczynne uruchomienie zasilacza po podłączeniu akumulatora
Konstrukcja typu Open Frame (OF), dedykowana do montażu w obudowach z otworowaniem systemowy w rastrze 10.8 mm

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci 230 V AC

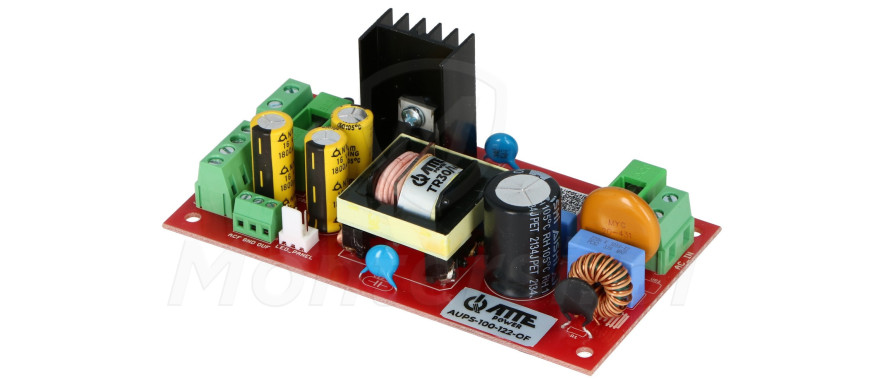

AUPS-100-122-OF jest zasilaczem buforowym, umożliwiającym rozwiązanie problemu nieprzerwanego zasilania urządzeń 12 V DC. Po podłączeniu do niego akumulatora podtrzymującego SLA (żelowego lub AGM), może on pracować w trybie awaryjnym, podtrzymującym pracę systemu po awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora. Do dodatkowych zalet obwodu akumulatora można zaliczyć:

Prąd ładowania akumulatora: 3 A lub 6 A (zależny od poziomu rozładowania akumulatora)
Ochrona akumulatora przed nadmiernym rozładowaniem - odłączenie akumulatora dla napięcia poniżej 10.8 V
Zabezpieczenie przed przeciążeniem i odwrotnym podłączeniem akumulatora - bezpiecznik topikowy 10 A

Sprawność 90%

Stabilne parametry pracy ciągłej

Zasilacz AUPS-100-122-OF cechuje się wysoką sprawnością, na poziomie 90%. Co oznacza, że cechuje się on niskim zużyciem energii i przy transformacji napięcia nie nagrzewa się do wysokich temperatur. Dzięki czemu zachowuje on stabilne parametry pracy w całym czasie działania.

Zabezpieczenia obwodu zasilacza AUPS-100-120-OF:

Przeciwzwarciowe SCP
Przeciążeniowe OLP
Termiczne OHP
Przepięciowe

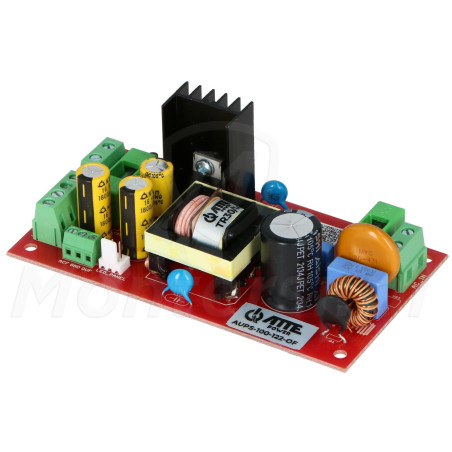

Diody LED i wyjścia techniczne

Sygnalizacja stanu pracy i awarii zasilacza

Zasilacz posiada wbudowaną sygnalizację optyczną, zrealizowaną w oparciu o 3 diody LED - żółtej, zielonej oraz czerwonej. Służą one do sygnalizacji stanu pracy zasilacza:

LED1 (żółta) - obecność napięcia sieciowego 230 V AC
LED2 (zielona) - obecność napięcia DC_out
LED3 (czerwona) - ładowanie akumulatora

Zasilacz jest również wyposażony w wyjścia techniczne, typu otwarty kolektor (OC), o maksymalnym obciążeniu 50 mA. Służą one do wysyłania sygnału o nieprawidłowym działaniu zasilacza. Model AUPS-100-122-OF jest wyposażony w 2 wyjścia:

OUF - brak napięcia DC_out
ACF - brak napięcia AC

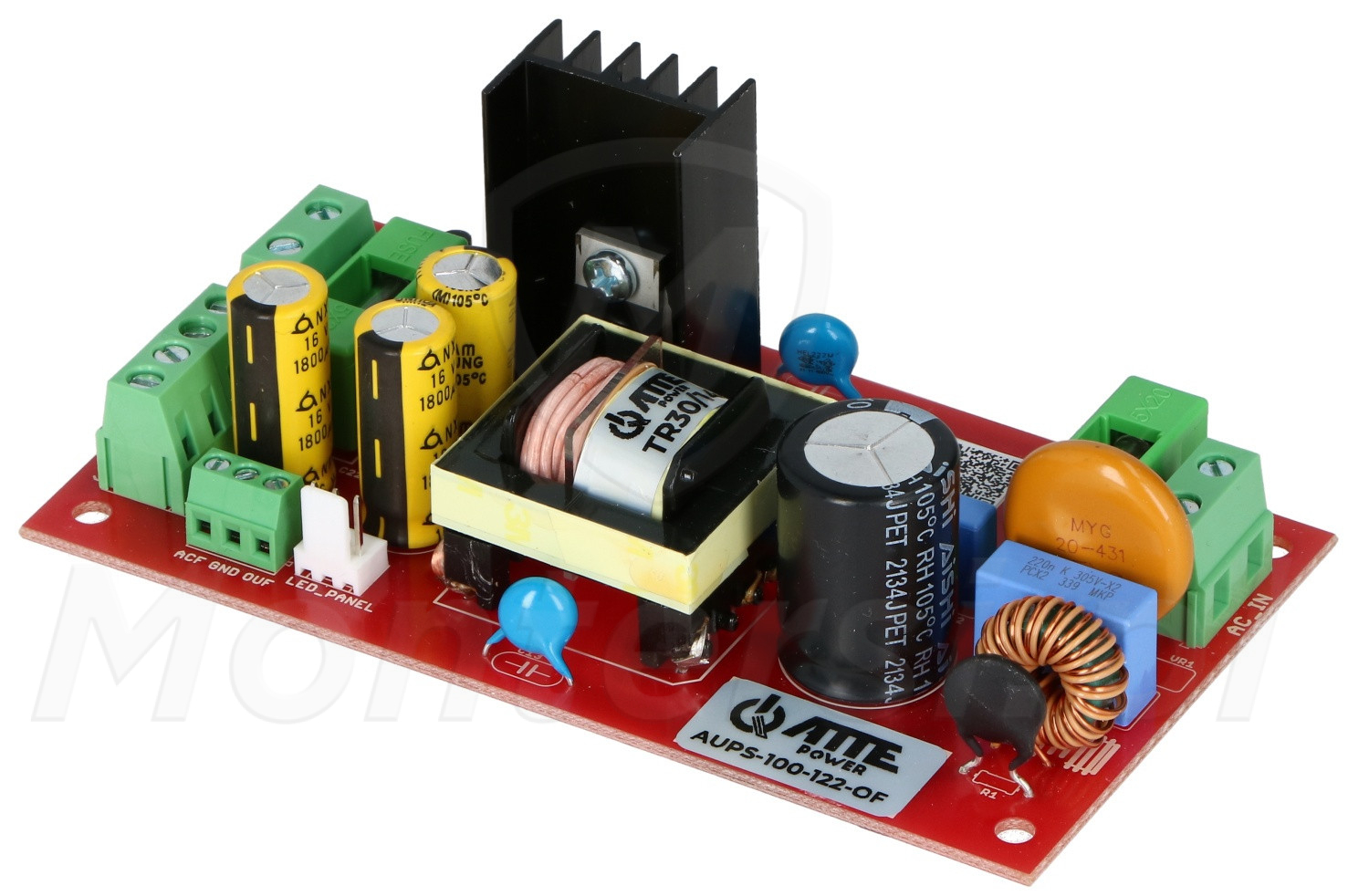

Konstrukcja OF

Możliwość montażu w praktycznie dowolnej obudowie

Cechą charakterystyczną zasilacza AUPS-100-122-OF jest konstrukcja typu Open Frame (OF). Dzięki czemu, można go zamontować w praktycznie dowolnej obudowie. Zasilacz jest jednak dedykowany do montażu w obudowach serii ABOX lub innych obudowach z otworowaniem systemowym w rastrze 10.8 mm. Obudowa z otworowaniem w rastrze umożliwia wygodne przymocowanie modułu zasilacza w pionie lub poziomie.
