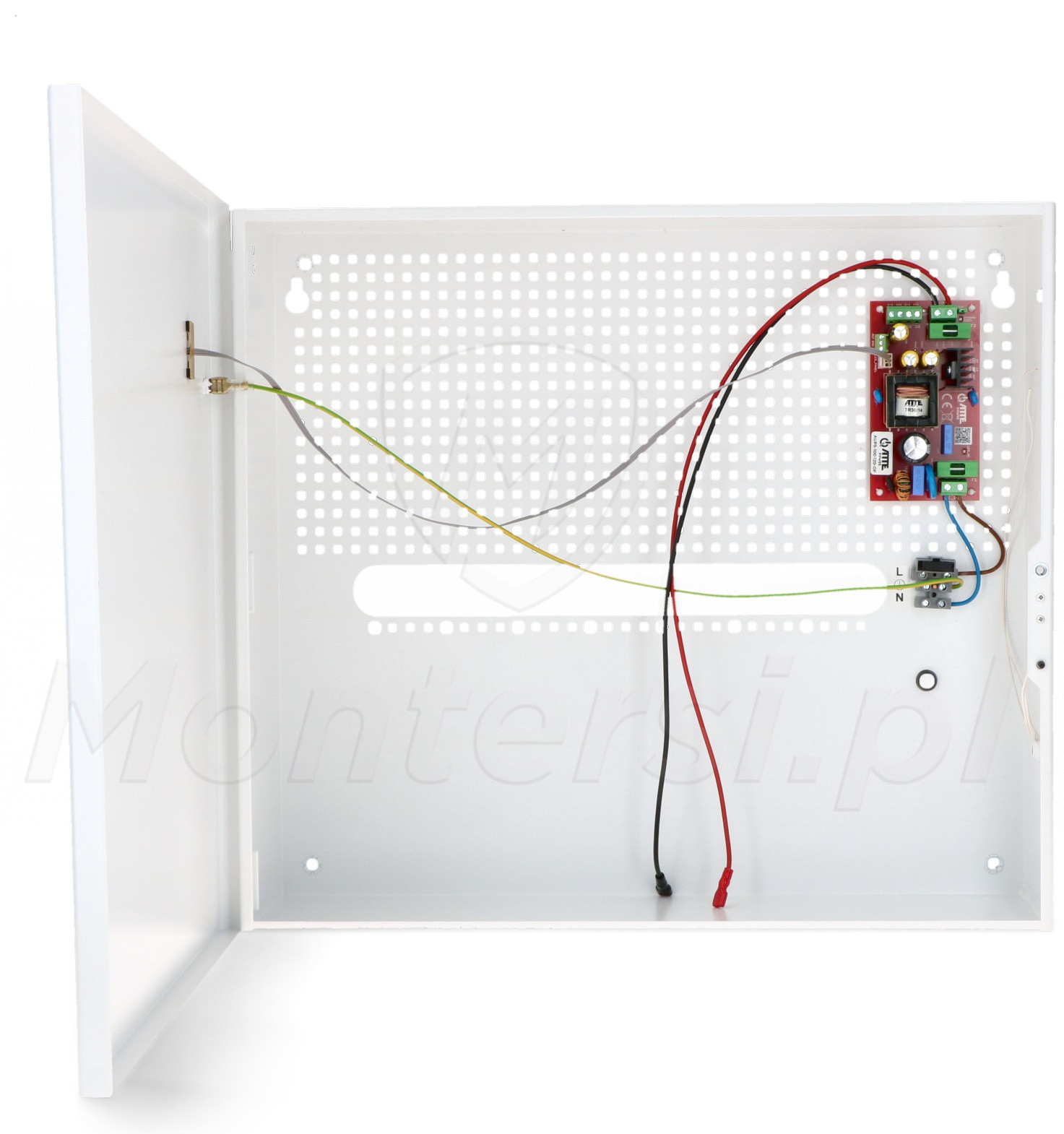

AUPS-100-120-H - Zasilacz buforowy SMPS 12 V DC / 8 A

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci 230 V AC

AUPS-100-120-H jest zasilaczem buforowym, umożliwiającym rozwiązanie problemu nieprzerwanego zasilania urządzeń 12 V DC. Po podłączeniu do niego akumulatora podtrzymującego SLA (żelowego lub AGM), może on pracować w trybie awaryjnym, podtrzymującym pracę systemu po awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora. Do dodatkowych zalet obwodu akumulatora można zaliczyć:

• Prąd ładowania akumulatora: 1 A / 2 A (wybierany przy pomocy zwory)
• Ochrona akumulatora przed nadmiernym rozładowaniem - odłączenie akumulatora dla napięcia poniżej 10.2 V
• Zabezpieczenie przed przeciążeniem i odwrotnym podłączeniem akumulatora - bezpiecznik topikowy 10 A

Sprawność 90%

Stabilne parametry pracy ciągłej

Zasilacz AUPS-100-120-H cechuje się wysoką sprawnością, na poziomie 90%. Co oznacza, że cechuje się on niskim zużyciem energii i przy transformacji napięcia nie nagrzewa się do wysokich temperatur. Dzięki czemu zachowuje on stabilne parametry pracy w całym czasie działania.

Zabezpieczenia obwodu zasilacza AUPS-100-120-H:

• Przeciwzwarciowe SCP
• Przeciążeniowe OLP
• Termiczne OHP
• Przepięciowe

Diody LED i wyjścia techniczne

Sygnalizacja stanu pracy i awarii zasilacza

Zasilacz posiada wbudowaną sygnalizację optyczną, zrealizowaną w oparciu o 3 diody LED - żółtej, zielonej oraz czerwonej. Służą one do sygnalizacji stanu pracy zasilacza:

• LED1 (żółta) - obecność napięcia sieciowego 230 V AC
• LED2 (zielona) - obecność napięcia DC_out
• LED3 (czerwona) - ładowanie akumulatora

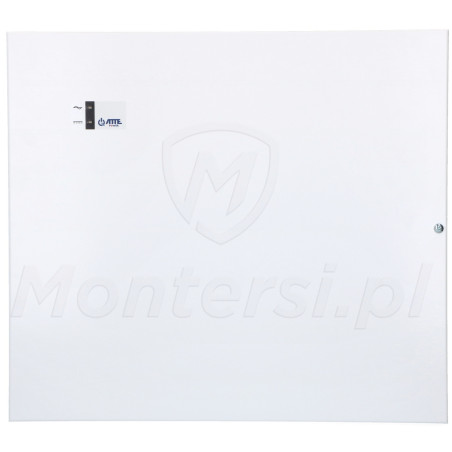

Na obudowie ABOX-H umieszczono także 2 diody LED, które również sygnalizują stan pracy zasilacza:

• LED AC (zielona) - obecność napięcia sieciowego 230 V AC
• LED DC (czerwona) - obecność napięcia DC_out

Zasilacz jest również wyposażony w wyjścia techniczne, typu otwarty kolektor (OC), o maksymalnym obciążeniu 50 mA. Służą one do wysyłania sygnału o nieprawidłowym działaniu zasilacza. Model AUPS-100-120-F jest wyposażony w 2 wyjścia:

• OUF - brak napięcia DC_out
• ACF - brak napięcia AC

Obudowa ABOX-H

Wygodny montaż i dodatkowe zabezpieczenie zasilacza

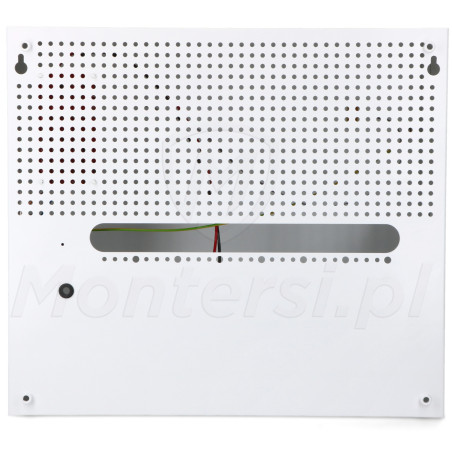

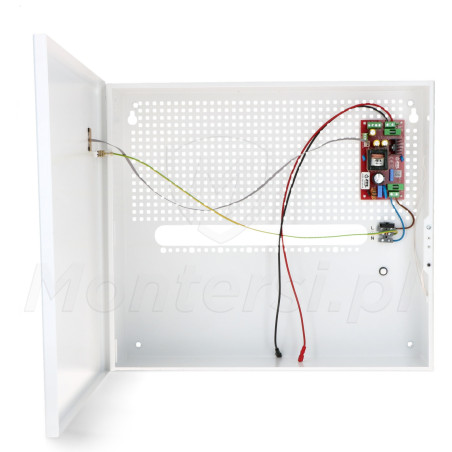

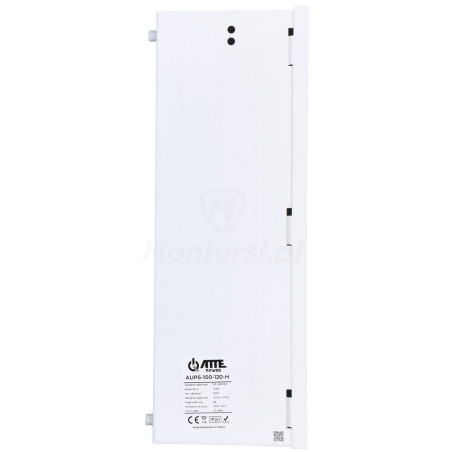

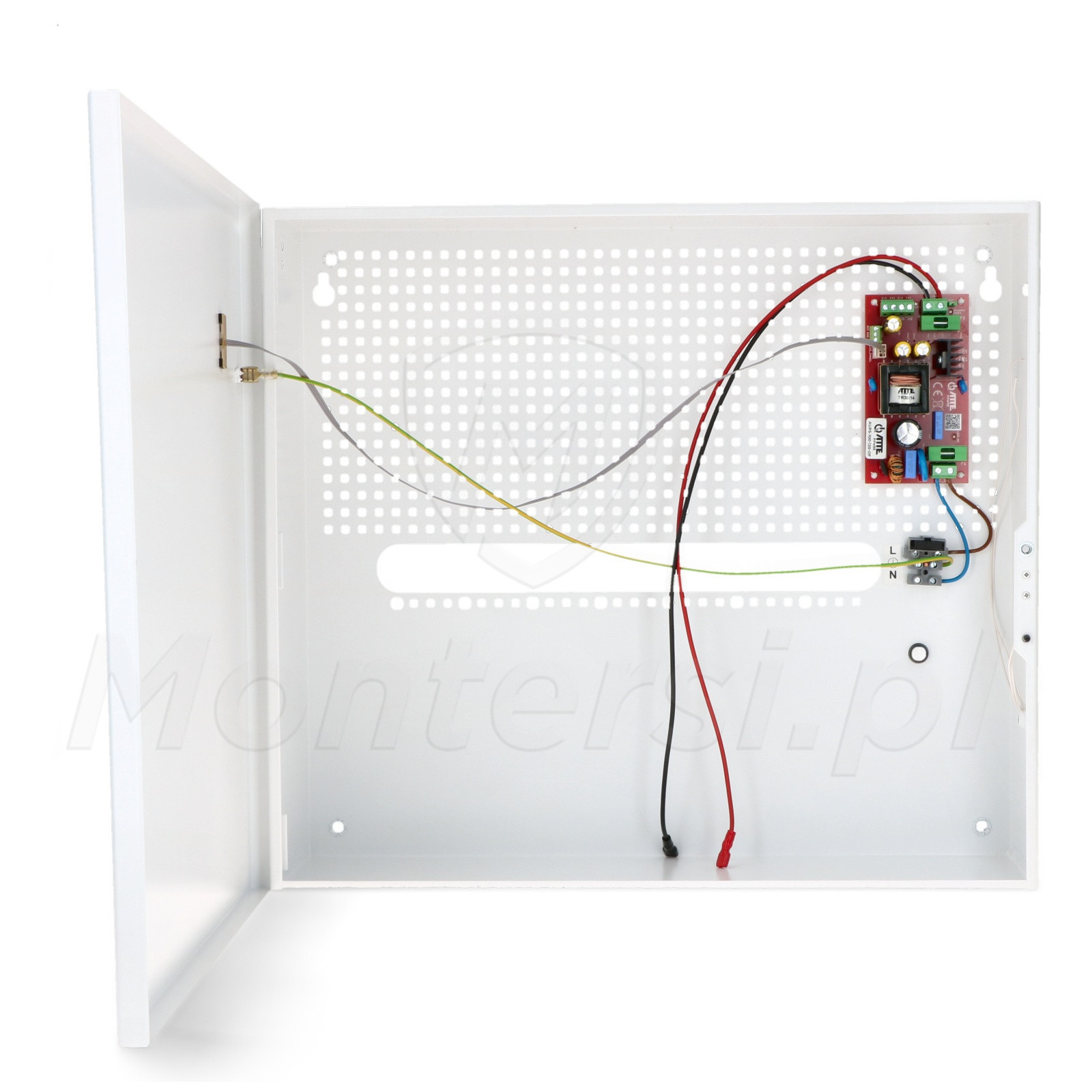

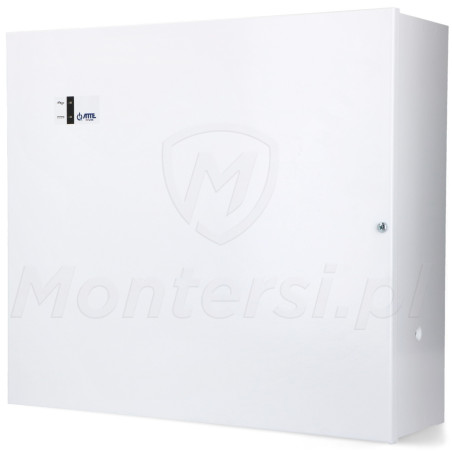

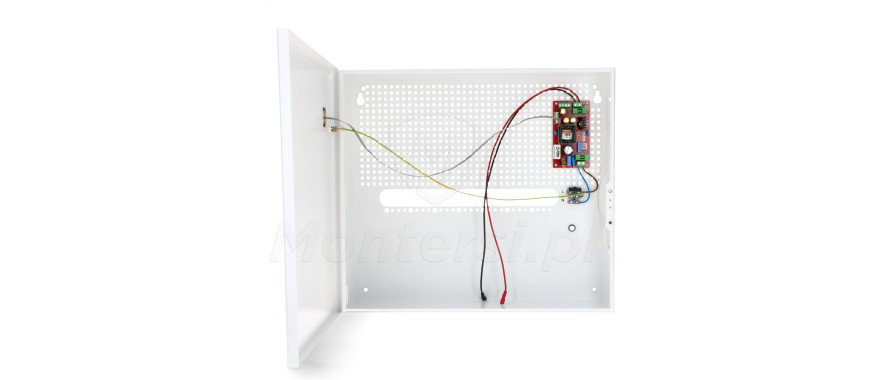

Zasilacz AUPS-100-120-H umieszczono w dużej, metalowej obudowie, przystosowanej do montażu natynkowego. Zapewnia ona dodatkową ochronę elementów przed ingerencją osób trzecich i umożliwia ich estetyczny montaż w swoim wnętrzu. Do elementów wyróżniających obudowy ABOX-H można zaliczyć:

• Wykonana z blachy stalowej 0.8 mm (IP20), malowanej proszkowo w kolorze białym
• Zdejmowane drzwiczki z zamykaniem na śrubę
• Miejsce na 2 akumulatory 18 Ah
• Miejsce na rejestrator NVR
• Diodowa sygnalizacja stanu pracy
• Systemowe otworowanie w rastrze 10.8 mm (możliwość poziomego lub pionowego montażu elementów we wnętrzu obudowy)
• Zabezpieczenie antysabotażowe przed nieautoryzowanym otwarciem drzwi (tamper otwarcia)
• Posiada dystans od ściany (8 mm) umożliwiający proste wprowadzenie przewodów połączeniowych
