Smart Plug F-W (ASW-200 F) - Inteligentna wtyczka z gniazdem typu F, BE WAVE, ABAX 2

Kod: 30422

Parametry techniczne:

  • Współpraca: BE WAVE, ABAX 2
  • Rodzaj komunikacji: Dwukierunkowa
  • Częstotliwość pracy: 868 MHz
  • Gniazdo: Typ F (SCHUKO)
  • Zasięg komunikacji bezprzewodowej: Do 1000 m (ABAX 2), do 500 m (ABAX)
  • Obciążenie rezystancyjne: 10 A
  • Sygnalizacja optyczna: Pierścień LED
  • Temperatura pracy: -10...+55 °C
  • Napięcie zasilania: 230 V AC
  • Wymiary: Ø 45 x 70 mm
  • Waga: 61 g
  • Gwarancja producenta: 24 miesiące
Mało
Czas realizacji:
24h
307,50 zł
netto: 250,00 zł

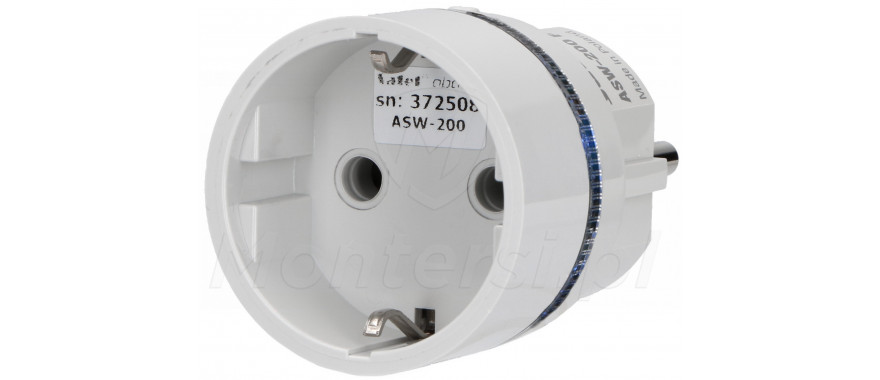

Wtyczka z gniazdem F ASW-200 F

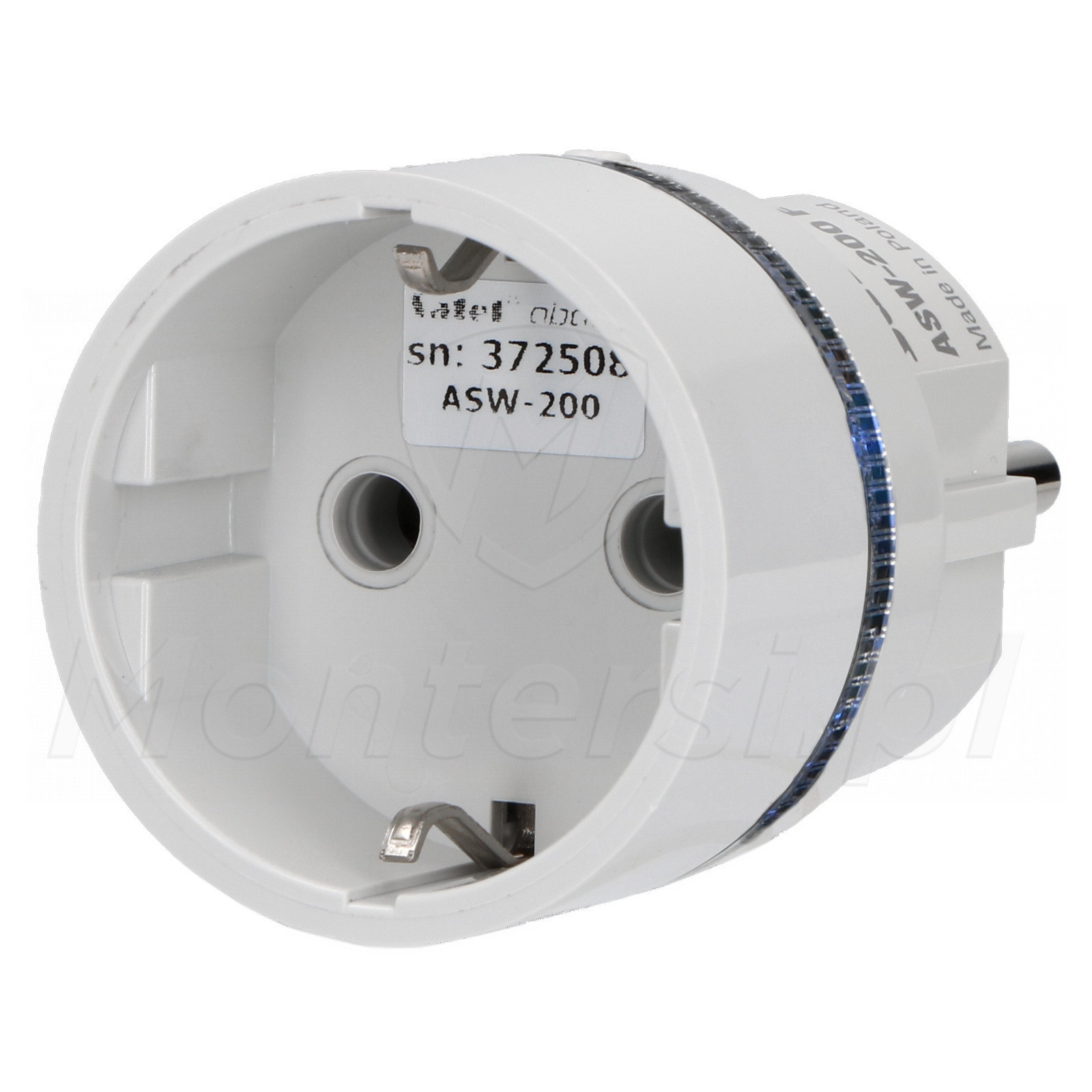

  • Wtyczka z gniazdem F ASW-200 F

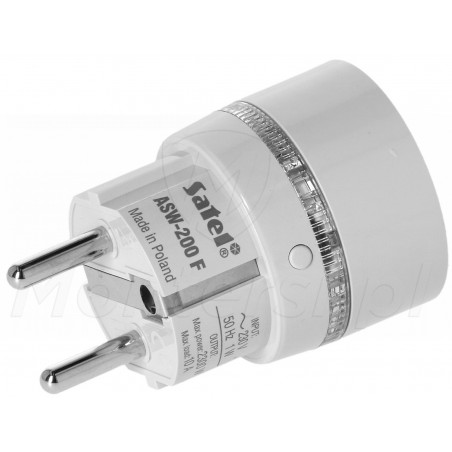

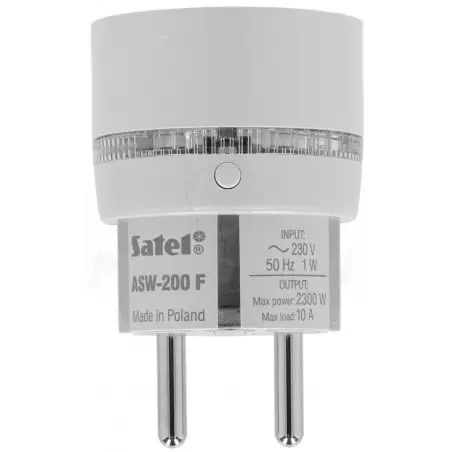

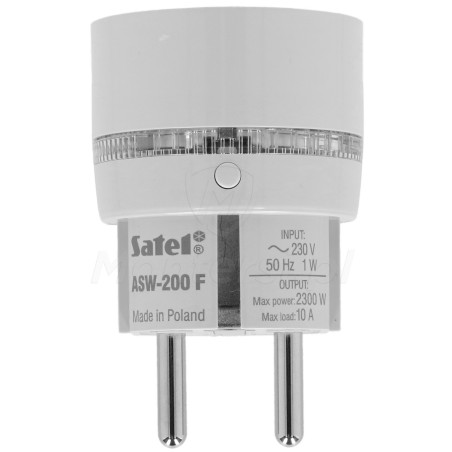

  • ASW-200 F - widok z przodu
  • ASW-200 F - widok z góry

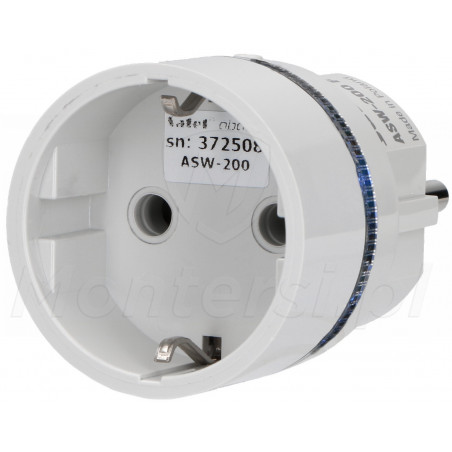

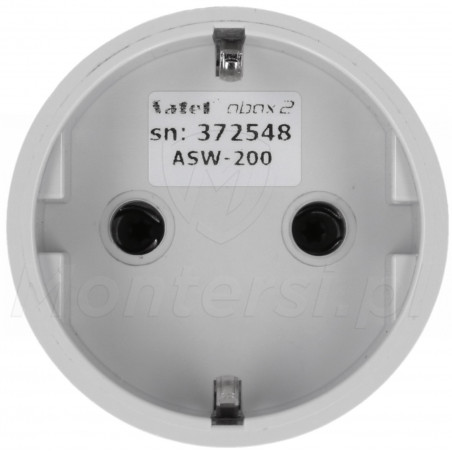

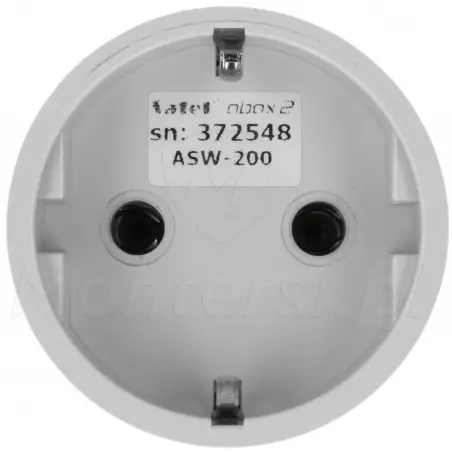

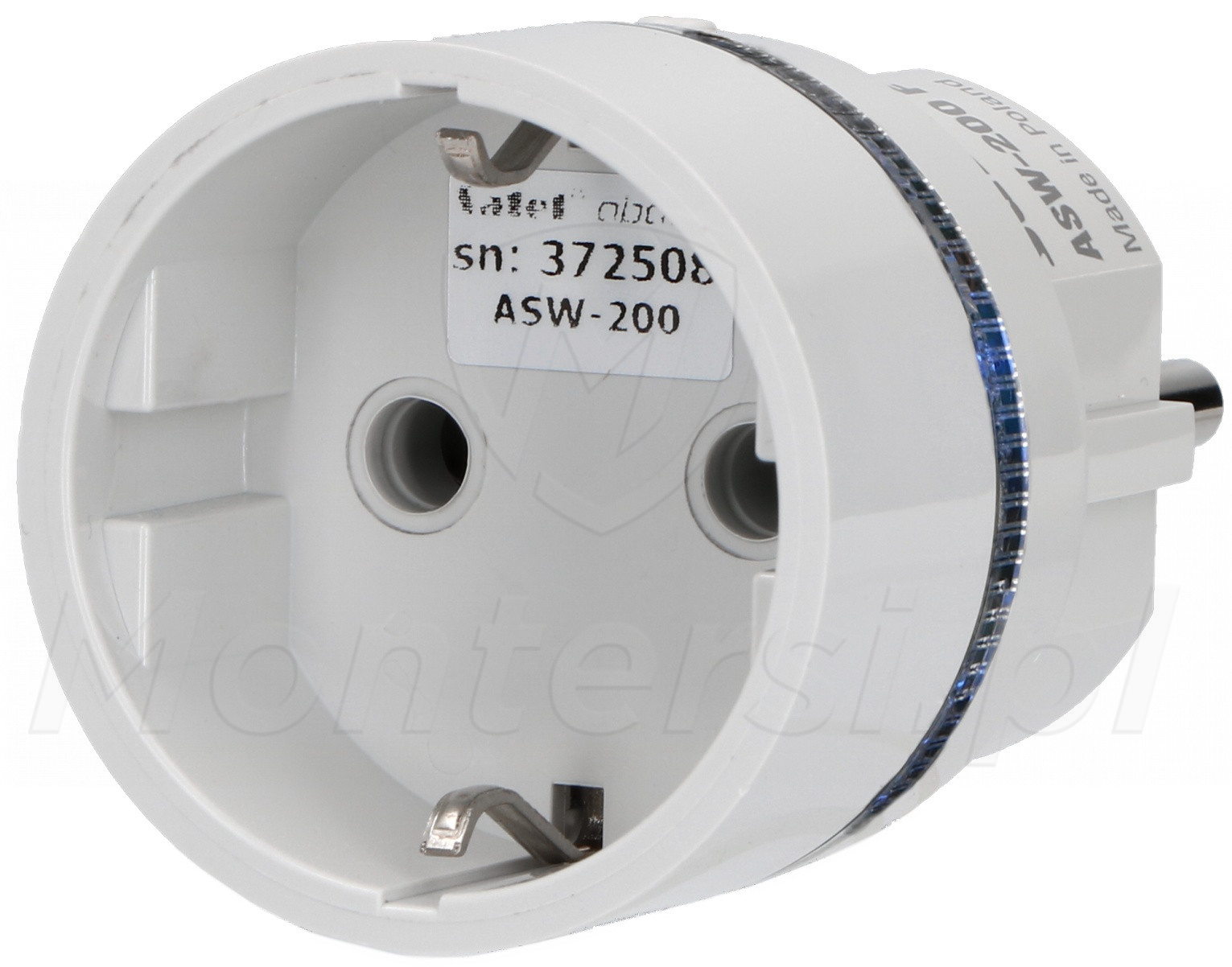

  • ASW-200 F - widok z przodu, gniazdo

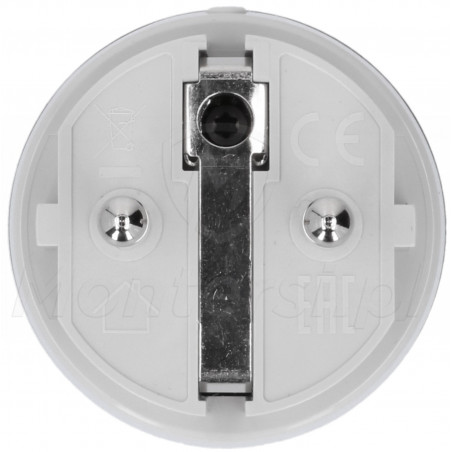

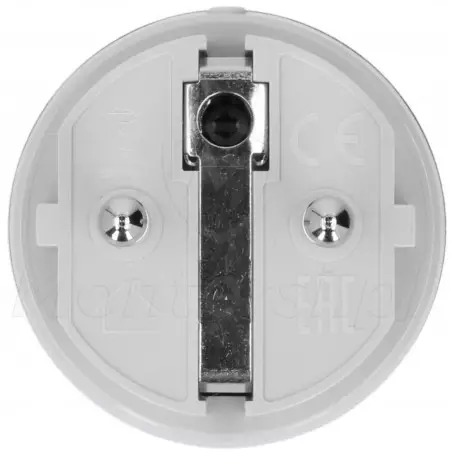

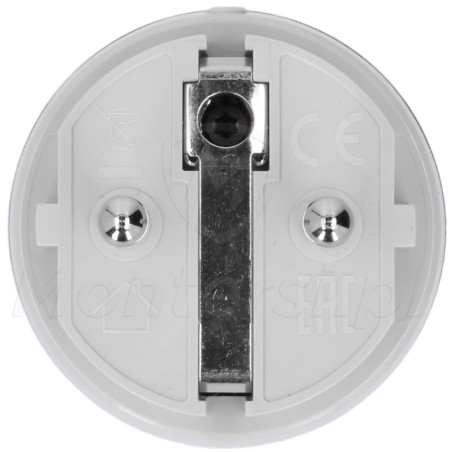

  • ASW-200 F - wtyczka

ASW-200 F - Inteligentna wtyczka, dedykowana do sterowania urządzeniami elektrycznymi. Niezawodna i uniwersalna znajduje szerokie zastosowanie w systemach alarmowych i automatyki domowej SATEL. Do cech charakterystycznych wtyczki ASW-200 E można zaliczyć:

  • Gniazdo typu F (SCHUKO)
  • Spełnia wymagania normy EN 50130-4 i EN 50130-5
  • Obsługa urządzeń elektrycznych o maksymalnym poborze mocy do 2300 W
  • Praca w bezprzewodowym systemie SATEL ABAX 2 / SATEL ABAX
  • Wbudowany pierścień LED sygnalizujący pobór mocy podłączonego urządzenia
  • Programowe zabezpieczenie przed przeciążeniem i przegrzaniem
  • Kompaktowe rozmiary - wtyczki umieszczone w gniazdkach obok siebie, nie będą się blokować
  • Wykonana z wysokiej jakości tworzywa sztucznego, które cechuje się dobrą odpornością na zapalenie

Parametry techniczne:

Parametry techniczne:

  • Współpraca: BE WAVE, ABAX 2
  • Rodzaj komunikacji: Dwukierunkowa
  • Częstotliwość pracy: 868 MHz
  • Gniazdo: Typ F (SCHUKO)
  • Zasięg komunikacji bezprzewodowej: Do 1000 m (ABAX 2), do 500 m (ABAX)
  • Obciążenie rezystancyjne: 10 A
  • Sygnalizacja optyczna: Pierścień LED
  • Temperatura pracy: -10...+55 °C
  • Napięcie zasilania: 230 V AC
  • Wymiary: Ø 45 x 70 mm
  • Waga: 61 g
  • Gwarancja producenta: 24 miesiące

Przykładowe zastosowanie wtyczki ASW-200 F:

  • Automatyczne sterowanie oświetleniem w pomieszczeniu, w oparciu o harmonogram lub wykrycie ruchu
  • Automatyczne wyłączenie podłączonego urządzenia, gdy załączone zostanie czuwanie systemu alarmowego
  • Symulowanie obecności domowników w domu, przez włączanie oświetlenia zgodnie z harmonogramem
  • Zdalne zresetowanie routera, przez wyłączenie wtyczki na kilka sekund
  • Automatyczne włączenie zasilania kamery, gdy system alarmowy jest w trybie czuwania
  • Sterowanie ogrzewaniem podłogowym zgodnie z ustawionym harmonogramem
  • Zamknięcie elektrozaworu, gdy czujka zalania wykryje wyciek wody
  • Sterowanie zraszaczami ogrodowymi zgodnie z ustawionym harmonogramem
  • Zdalne załączenie klimatyzacji przed powrotem do domu, w upalne dni

System ABAX 2 / ABAX

Skuteczna i niezawodna transmisja bezprzewodowa

Wtyczka ASW-200 F jest dedykowana do pracy w bezprzewodowym systemie ABAX 2 lub systemie ABAX. Dzięki czemu, urządzenia podłączone do wtyczki, mogą być elementami większego systemu automatyki, sterowanego z poziomu centrali alarmowej SATEL. Do najważniejszych zalet systemu bezprzewodowego ABAX 2 można zaliczyć:

  • Dwukierunkowa komunikacja, która zwiększa niezawodność transmisji i umożliwia okresowe badanie poprawności działania urządzeń systemu (w przeciwieństwie do systemu ABAX, w systemie ABAX 2 to urządzenia same "zgłaszają się" do kontrolera o odpowiednich okresach czasu)
  • Częstotliwość pracy 868 MHz i 4 kanały transmisji z funkcją dywersyfikacji. Funkcja dywersyfikacji transmisji automatycznie bada jaki jest poziom zakłóceń na poszczególnych kanałach. Na podstawie wyników analizy wybiera do transmisji ten kanał, na którym poziom zakłóceń jest najniższy
  • Szyfrowana komunikacja w standardzie AES ze 128 bitowym kluczem. Standard AES zapewnia wysoki poziom bezpieczeństwa transmisji danych, bliski temu ze standardowych, przewodowych systemów alarmowych
  • Zdalna aktualizacja oprogramowania, realizowana w tle (bez przerywania pracy systemu). Urządzenia systemu ABAX 2 aktualizują się automatycznie po aktualizacji oprogramowania kontrolera ACU-220 / ACU-280 (wyjątek stanowi bezprzewodowa czujka dymu ASD-250)
  • Możliwość pracy w systemie alarmowym INTEGRA, INTEGRA Plus oraz VERSA. Przy współpracy z kontrolerem ACU-220 możliwa jest również praca autonomiczna i współpraca z praktycznie dowolną centralą alarmową
  • Skuteczny zasięg transmisji do 1000 m (max. 500 m dla systemu ABAX)

Dodatkową zaletą systemu bezprzewodowego jest jego stosunkowo prosty montaż. System bezprzewodowy można również z łatwością uzupełnić o dodatkowe elementy - bez konieczności prowadzenia nowych przewodów połączeniowych. Co za tym idzie, jego rozbudowa nie wymaga prowadzenia prac remontowych, co znacznie ją przyspiesza i ogranicza jej koszty.

Wtyczka ASW-200 F jest obsługiwana przez:

  • Kontrolery ACU-220 / ACU-280 i retransmiter ARU-200 (system ABAX 2)
  • Kontrolery ACU-120 / ACU-270, retransmiter ARU-100 i centralę INTEGRA 128-WRL (system ABAX)

wtyczka-ASW-200-F

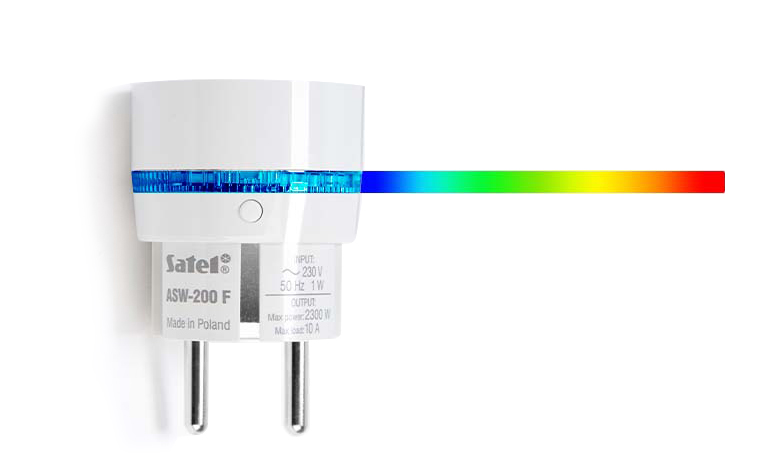

Pierścień LED

Informacja o poborze prądu przez podłączone urządzenie

Cechą charakterystyczną wtyczki jest wbudowany pierścień LED, który umożliwia pokazanie aktualnego poboru mocy podłączonych urządzeń. W zależności od pobieranego prądu, pierścień LED płynnie zmienia kolor (32 odcienie), co umożliwia szybką weryfikację poboru mocy podłączonego urządzenia.

Pierścień LED może również pracować w trybie punktu świetlnego. Pracując w tym trybie, pierścień świeci jednym z siedmiu dostępnych kolorów. Kolory są wybierane przy pomocy przycisku, umieszczonego na obudowie wtyczki.

ASW-200-E,ASW-200-F_przeciazenie-przegrzanie

Zastosowane zabezpieczenia

Ochrona podłączonych urządzeń

Wtyczka ASW-200 F jest również wyposażona w programowe zabezpieczenie przed przeciążeniem i przegrzaniem:

  • Zabezpieczenie przed przeciążeniem - gdy prąd pobierany przez podłączoną do urządzenia wtyczkę przekroczy przez dłuższą chwilę maksymalną wartość, wtyczka automatycznie wyłączy się (sygnalizowane przez miganie pierścienia LED na żółto)
  • Zabezpieczenie przed przegrzaniem - gdy wtyczka wykryje niebezpiecznie zwiększoną temperaturę podczas pracy, wyłączy się, aby nie do puścić do przegrzania (sygnalizowane przez miganie pierścienia LED na czerwono)

Wtyczką ASW-200 F można sterować z poziomu:

  • Aplikacji mobilnej SATEL, która umożliwia obsługę wtyczki z praktycznie dowolnego miejsca
  • Manipulatora systemu alarmowego (jeżeli wtyczka pracuje jako element systemu alarmowego SATEL)
  • Pilota systemu ABAX 2 / ABAX
  • Funkcji logicznych, które dostępne są w centralach Integra

ASW-200 F_5_kadr

Uwaga:

Opis dodania wtyczki do systemu oraz sposób jej konfiguracji dostępne są w artykule PREMIUM

asw-200-czyli-wtyczka-abax2-z-pomiarem-mocy-jak-skonfigurowac-600x210

Pobierz

Typ Nazwa Opis Rozmiar
Instrukcje pdf ASW-200 F - instrukcja ogólna 665.01 kB Pobierz
Karty Katalogowe pdf ASW-200 F - karta katalogowa 109.27 kB Pobierz
Certyfikaty pdf ASW-200 F - deklaracja CE 102.53 kB Pobierz
