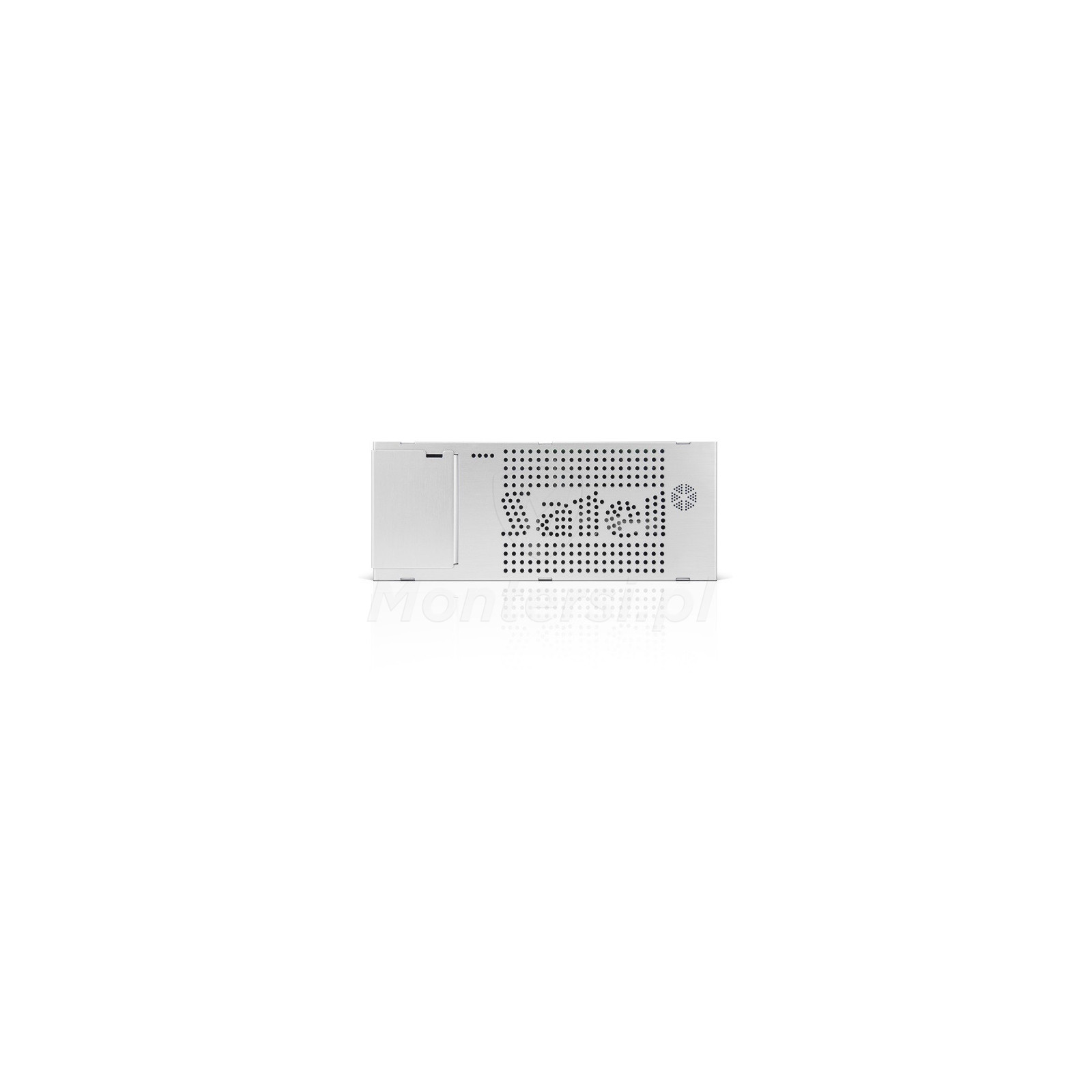

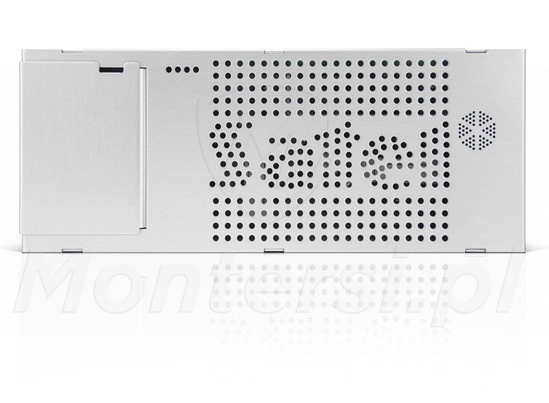

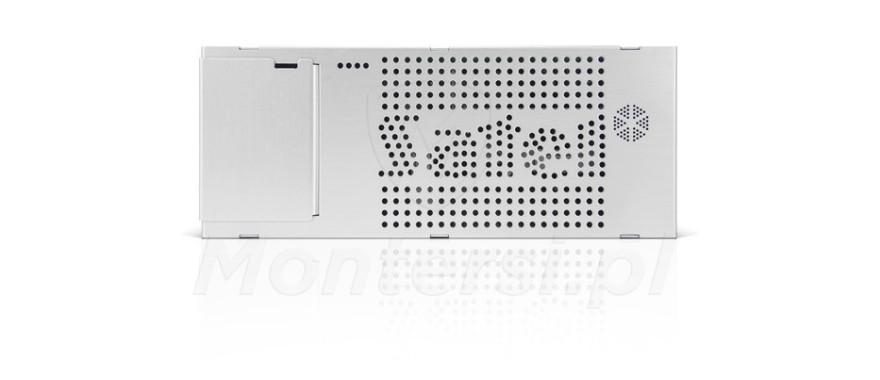

APS-724 - Zasilacz buforowy 7A, 24V

Kod: 25110
Mało
Czas realizacji:
24h
1 216,47 zł
netto: 989,00 zł
  • Napięcie zasilania: 230 V AC
  • Napięcie wyjściowe: 24 V DC
  • Prąd wyjściowy: 7 A
  • Prąd ładowania akumulatora: 1 A
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie termiczne (OHP): TAK
  • Ochrona akumulatora przed rozładowaniem (UVP): TAK
  • Kontrola procesu ładowania akumulatora: TAK
  • Wyjścia techniczne: TAK
  • Sygnalizacja pracy: Diody led
  • Klasa środowiskowa: II
  • Temperatura pracy: -10...+40 °C
  • Sprawność: Do 94%
wszystkie parametry
  • Darmowa dostawa
APS-724 - Zasilacz buforowy
Opis

APS-724 - Impulsowy zasilacz buforowy 24 VDC, dedykowany do realizacji zasilania urządzeń systemu alarmowego. Wykonany z wysokiej jakości elementów, cechuje się niezawodnością i stabilnymi parametrami pracy ciągłej. Są one potwierdzone przez wysokie normy bezpieczeństwa, dzięki którym zasilacz można stosować w systemach, którym stawia się najwyższe wymagania. Do elementów wyróżniających modelu można zaliczyć:

  • Zasilacz impulsowy 24 V DC
  • Prąd wyjściowy: 7 A lub 6 A (zasilanie urządzeń) + 1 A (ładowanie akumulatora)
  • Zgodny z wymaganiami normy bezpieczeństwa EN 60950–1
  • Zgodny z normą EN 55011 Class B w zakresie poziomu przewodzonych i promieniowanych zakłóceń EMI
  • Aktywny układ korekcji współczynnika mocy (nawet do 0,99)
  • Sprawność do 94%
  • Zabezpieczenie przeciwzwarciowe oraz przeciwprzeciążeniowe
  • Możliwość dołączenia szczelnego akumulatora kwasowo–ołowiowego
  • Zabezpieczenie przed zbytnim rozładowaniem akumulatora
  • 4 wyjścia OC sygnalizujące awarie
  • Optyczna sygnalizacja statusu wyjścia zasilania, statusu akumulatora, statusu zasilania AC oraz zbyt wysokiej temperatury zasilacza
  • Akustyczna sygnalizacja awarii
  • Obudowa z anodowanego aluminium
  • Złącze IEC C14 do podłączenia kabla zasilającego

Zasilacz APS-724 jest zasilacze uniwersalnym, który znajduje zastosowanie nie tylko w systemach SSWiN. Można go również wykorzystać do realizacji zasilania dowolnego urządzenia 24V DC, którego pobór prądu nie przekracza 7A (lub 6A dla zasilania + 1A dla ładowania). Znajduje zastosowanie jako zasilacz urządzeń systemów monitoringu, kontroli dostępu, automatyki, a nawet urządzeń medycznych.

Zasilacz buforowy

Podtrzymanie pracy podłączonych urządzeń po awarii sieci elektrycznej

Zasilacz posiada zaciski umożliwiające podłączenie standardowego akumulatora kwasowo-ołowiowego. Po jego zastosowaniu, może on pracować w trybie awaryjnym, podtrzymującym pracę systemu po awarii sieci 230V AC. Zasilacz przełącza się w tryb akumulatorowy automatycznie, a gdy awaria ustanie, wraca do normalnego trybu pracy. Po powrocie do trybu normalnego rozpoczyna również proces ładowania akumulatora - prąd ładowania akumulatora wynosi 1A.

Dodatkową zaletą zasilacza jest mikroprocesorowa kontrola stanu akumulatora i funkcja automatycznego odłączenia w przypadku nadmiernego rozładowania. Dzięki nim żywotność akumulatora znacznie się wydłuża i minimalizuje się ryzyko jego uszkodzenia.

Zasilacz impulsowy

Wysoka sprawność energetyczna

Cechą charakterystyczną modelu APS-724 jest konstrukcja w oparciu o zasilacz impulsowy. Cechuje się on wysoką sprawnością, wynoszącą prawie 94%. Podczas pracy jedynie niewielka część energii jest tracona pod postacią ciepła, przez co zasilacz nie nagrzewa się do wysokich temperatur. Umożliwia mu to zachowanie stabilnych parametrów pracy ciągłej.

Układ PFC

Minimalizacja strat mocy

Dużą zaletą zasilacza jest wbudowany układ współczynnika korekcji mocy (max. 0.99). Praktycznie eliminuje on straty energii elektrycznej, wywołane przepływem mocy biernej między siecią, a podłączonymi do zasilacza urządzeniami. Układ PFC minimalizując straty energii, zmniejsza również odkształcenia napięcia sieci, które wpływają negatywnie na pracę urządzeń podłączonych do zasilacza.

Zastosowane zabezpieczenia:

  • Zabezpieczenie przeciwzwarciowe układu zasilania AC i układu ładowania akumulatora
  • Zabezpieczenie przeciwzwarciowe oraz przeciążeniowe wyjścia zasilającego
  • Zabezpieczenie termiczne (przed przegrzaniem zasilacza)

Wyjścia techn​iczne

Sygnalizacja nieprawidłowego działania zasilacza

Zasilacz APS-724 jest również wyposażony w wyjścia techniczne typu otwarty kolektor (OC 50 mA). Służą one do wysyłania informacji w przypadku awarii lub nieprawidłowego działania zasilacza:

  • Przekroczenie dopuszczalnej temperatury pracy
  • Brak napięcia sieciowego 230V AC
  • Brak akumulatora, niskie napięcie akumulatora (< 11,5V) lub zbyt duża rezystancja wewnętrzna akumulatora
  • Przekroczenie dopuszczalnej wartości prądu obciążenia
  • Napięcie zasilania: 230 V AC
  • Napięcie wyjściowe: 24 V DC
  • Prąd wyjściowy: 7 A
  • Prąd ładowania akumulatora: 1 A
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie przeciążeniowe (OLP): TAK
  • Zabezpieczenie termiczne (OHP): TAK
  • Ochrona akumulatora przed rozładowaniem (UVP): TAK
  • Kontrola procesu ładowania akumulatora: TAK
  • Wyjścia techniczne: TAK
  • Sygnalizacja pracy: Diody led
  • Klasa środowiskowa: II
  • Temperatura pracy: -10...+40 °C
  • Sprawność: Do 94%
  • Gwarancja producenta: 24 miesiące
Typ Nazwa Opis Rozmiar
Karty Katalogowe pdf APS-724 Karta katalogowa zasilaczy Karta katalogowa zasilaczy 2.02 MB Pobierz
Karty Katalogowe pdf APS-724 - Karta katalogowa APS-724 Karta katalogowa 132.95 kB Pobierz
Instrukcje pdf APS-724 - instrukcja obsługi 887.86 kB Pobierz
